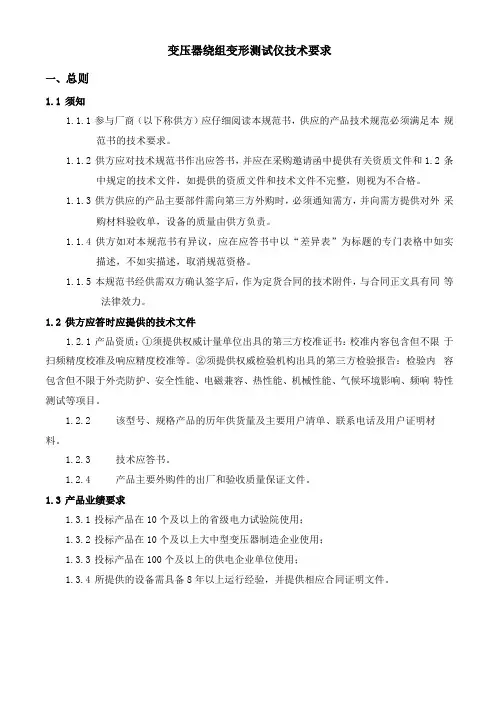

变压器绕组变形测试仪技术要求一、总则1.1须知1.1.1参与厂商（以下称供方）应仔细阅读本规范书，供应的产品技术规范必须满足本规范书的技术要求。

1.1.2供方应对技术规范书作出应答书，并应在采购邀请函中提供有关资质文件和1.2 条中规定的技术文件，如提供的资质文件和技术文件不完整，则视为不合格。

1.1.3供方供应的产品主要部件需向第三方外购时，必须通知需方，并向需方提供对外采购材料验收单，设备的质量由供方负责。

1.1.4供方如对本规范书有异议，应在应答书中以“差异表”为标题的专门表格中如实描述，不如实描述，取消规范资格。

1.1.5本规范书经供需双方确认签字后，作为定货合同的技术附件，与合同正文具有同等法律效力。

1.2供方应答时应提供的技术文件1.2.1产品资质：①须提供权威计量单位出具的第三方校准证书：校准内容包含但不限于扫频精度校准及响应精度校准等。

②须提供权威检验机构出具的第三方检验报告：检验内容包含但不限于外壳防护、安全性能、电磁兼容、热性能、机械性能、气候环境影响、频响特性测试等项目。

1.2.2该型号、规格产品的历年供货量及主要用户清单、联系电话及用户证明材料。

1.2.3技术应答书。

1.2.4产品主要外购件的出厂和验收质量保证文件。

1.3产品业绩要求1.3.1投标产品在10个及以上的省级电力试验院使用；1.3.2投标产品在10个及以上大中型变压器制造企业使用；1.3.3投标产品在100个及以上的供电企业单位使用；1.3.4所提供的设备需具备8年以上运行经验，并提供相应合同证明文件。

二、各种技术要求如下2.1、遵循的主要现行标准：下列标准所包含的条文，通过在技术规范书中的引用而构成本规范书的条文。

下列标准出版时，所示版本均为有效。

使用本规范书的各方应使用下列标准的最新版本。

2.1.1GB/T16927 高电压试验技术；2.1.2DL/T849.6 电力设备专用测试仪器通用技术条件；2.1.3GB50150—2006《电气装置安装工程电气设备交接试验标准》；2.1.4GB/T191—2000包装储运图示标志；2.1.5DL/T 911 2004电力变压器绕组变形的频率响应分析法2.1.6IEC60076-18-2012（GB/T 1094.18）电力变压器—第18部分:频率响应测量2.2、主要技术指标：投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

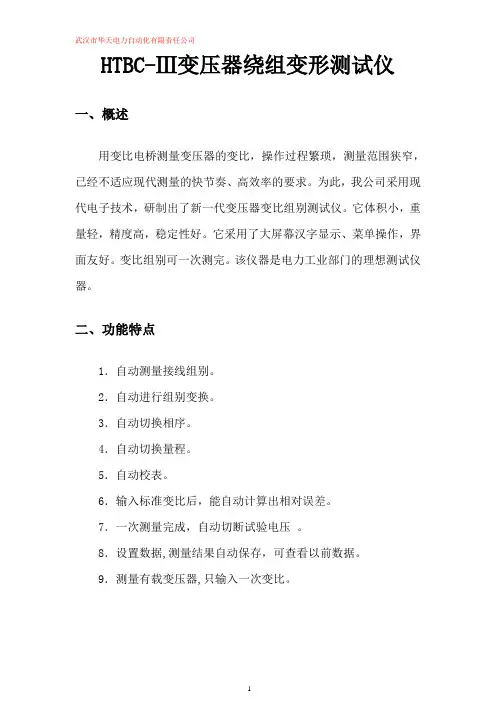

HTBC-Ⅲ变压器绕组变形测试仪一、概述用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代变压器变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作，界面友好。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

二、功能特点1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7．一次测量完成，自动切断试验电压。

8．设置数据,测量结果自动保存，可查看以前数据。

9．测量有载变压器,只输入一次变比。

三、技术指标1．变比测量范围： 1—100002．组别：1—12点3．精度: 1-1000 0.2 级 1000-10000 0.5级4. 电源：AC220V ±10%，50HZ5．使用环境温度：-5℃─ 40℃6．使用环境湿度：＜85%7. 体积：430×320×215mm38. 重量：8Kg四、面板图五、使用说明1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！2．打开仪器的电源开关，稍后液晶屏上出现主菜单，如下图选中的菜单反向显示（黑底白字）此时可按“↑”键选择功能菜单按“确认”键执行相应功能注：按下按键，放开按键，为一次按键输入3．接法设置，进入接线方法设置后，液晶屏显示如下此时按“↑”键选择接法按“确认”键保存接法，返回主菜单4．设置标准变比，进入标准变比设置后，液晶屏显示如下此时按“→”键选择数据位，选中的数据反向显示按“↑”“↓”键修改数据。

产品技术规范书设备名称：电力变压器绕组变形测试仪（频响法）型号：CYDT-20生产厂家：产品编码：品牌：一、概述：电力变压器绕组变形测试仪（频响法）根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。

并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。

它适用于63kV～500kV电力变压器的内部结构故障检测。

变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。

当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

二、主要技术特点1、采集控制采用高速、高集成化微处理器。

2、笔记本电脑与仪器之间通信USB接口。

DYBX-F变压器绕组变形测试仪产品使用说明书武汉得亚电力科技有限公司目录重要提示 (3)一系统简介 (3)系统简明操作流程 (5)二准备工作 (6)三试验接线 (6)3.1面板介绍 (6)3.2绕组的接线方式 (7)四系统测试 (9)4.1启动“绕组变形测试系统”程序 (9)4.2频响法测试 (10)4.3 相关性分析 (13)4.4数据回显 (13)4.5数据保存位置 (14)4.6报告保存位置 (14)五设备维护 (14)5.1基本维护 (14)5.2高级维护 (14)六订购与服务 (15)附录：变压器绕组变形测试仪软件安装作业指导书 (16)重要提示本说明书是变压器绕组变形测试仪的说明书，请认真阅读！使用之前，操作人员必须认真阅读本说明书。

本设备仅能用于变压器绕组变形频响法的测试。

与本设备无关的其他设备不得与本设备共用电源供电端子。

为防止发生电击危险，系统电源需提供可靠接地。

本设备使用过程中，操作人员不得离开试验场地。

变压器铁心必须与外壳可靠接地。

测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。

本设备的“接地”没有连接正确前，请不要开始测试。

试验前应将被试变压器线端充分放电。

使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。

绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm 以上)，尤其是与封闭母线连接的变压器。

测试时必须正确记录分接开关的位置。

应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。

对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。

应保证测量阻抗的接线钳与套管线夹紧密接触。

如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。

本设备使用过程中，不得打开与测量无关的其他软件。

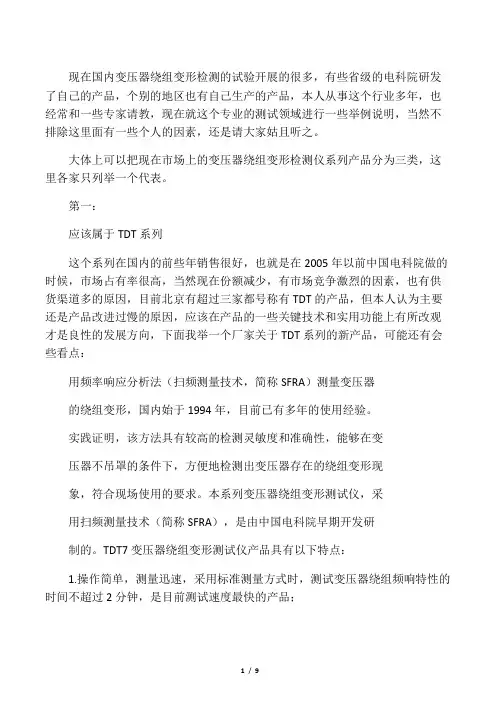

现在国内变压器绕组变形检测的试验开展的很多，有些省级的电科院研发了自己的产品，个别的地区也有自己生产的产品，本人从事这个行业多年，也经常和一些专家请教，现在就这个专业的测试领域进行一些举例说明，当然不排除这里面有一些个人的因素，还是请大家姑且听之。

大体上可以把现在市场上的变压器绕组变形检测仪系列产品分为三类，这里各家只列举一个代表。

第一：应该属于TDT系列这个系列在国内的前些年销售很好，也就是在2005年以前中国电科院做的时候，市场占有率很高，当然现在份额减少，有市场竞争激烈的因素，也有供货渠道多的原因，目前北京有超过三家都号称有TDT的产品，但本人认为主要还是产品改进过慢的原因，应该在产品的一些关键技术和实用功能上有所改观才是良性的发展方向，下面我举一个厂家关于TDT系列的新产品，可能还有会些看点：用频率响应分析法（扫频测量技术，简称SFRA）测量变压器的绕组变形，国内始于1994年，目前已有多年的使用经验。

实践证明，该方法具有较高的检测灵敏度和准确性，能够在变压器不吊罩的条件下，方便地检测出变压器存在的绕组变形现象，符合现场使用的要求。

本系列变压器绕组变形测试仪，采用扫频测量技术（简称SFRA），是由中国电科院早期开发研制的。

TDT7变压器绕组变形测试仪产品具有以下特点：1.操作简单，测量迅速，采用标准测量方式时，测试变压器绕组频响特性的时间不超过2分钟，是目前测试速度最快的产品；2.增强型数字滤波技术，滤波器带宽仅为中心频率的1%（国外产品为10%，国内同类产品没有考虑到该参数），可彻底消除现场同频及工频干扰信号的影响，进一步保证测试数据的稳定性和重复性；3.实用化智能诊断功能，可对比曲线间的相关系数，通过“彩色编码条”标定出对比曲线间的差异程度，计算出相关系数和均方差值并自动生成诊断结论和测试报告；4.齐全的测试报告生成、打印、保存及图谱插入功能，除提供标准格式的测试报告外，还具备图谱插入到Word文档及自动生成Excel表格曲线等功能，方便报告的编写；5.全面兼容早期TDT1～TDT6的测试数据，并具备调用其它同类产品测试数据的功能，提高了测试数据的共享性；6.独特自校验功能，可避免因专用测试线缆及仪器自身故障所导致的错误判断；7.改进型测试线缆及附件，提高了现场使用的可靠性和易用性。

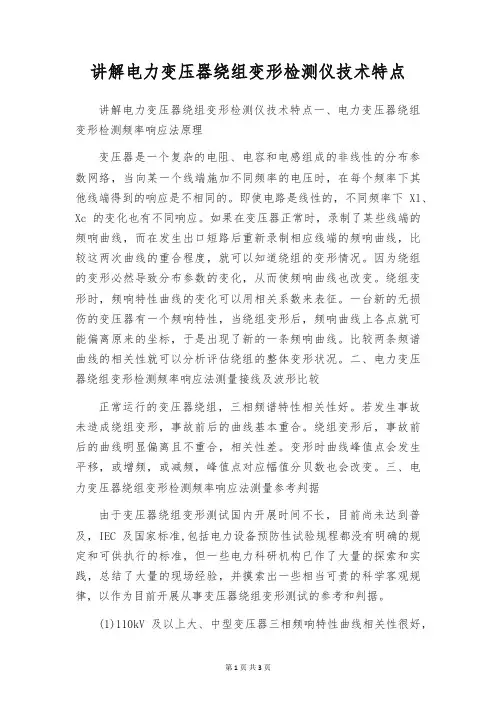

讲解电力变压器绕组变形检测仪技术特点讲解电力变压器绕组变形检测仪技术特点一、电力变压器绕组变形检测频率响应法原理变压器是一个复杂的电阻、电容和电感组成的非线性的分布参数网络，当向某一个线端施加不同频率的电压时，在每个频率下其他线端得到的响应是不相同的。

即使电路是线性的，不同频率下Xl、Xc的变化也有不同响应。

如果在变压器正常时，录制了某些线端的频响曲线，而在发生出口短路后重新录制相应线端的频响曲线，比较这两次曲线的重合程度，就可以知道绕组的变形情况。

因为绕组的变形必然导致分布参数的变化，从而使频响曲线也改变。

绕组变形时，频响特性曲线的变化可以用相关系数来表征。

一台新的无损伤的变压器有一个频响特性，当绕组变形后，频响曲线上各点就可能偏离原来的坐标，于是出现了新的一条频响曲线。

比较两条频谱曲线的相关性就可以分析评估绕组的整体变形状况。

二、电力变压器绕组变形检测频率响应法测量接线及波形比较正常运行的变压器绕组，三相频谱特性相关性好。

若发生事故未造成绕组变形，事故前后的曲线基本重合。

绕组变形后，事故前后的曲线明显偏离且不重合，相关性差。

变形时曲线峰值点会发生平移，或增频，或减频，峰值点对应幅值分贝数也会改变。

三、电力变压器绕组变形检测频率响应法测量参考判据由于变压器绕组变形测试国内开展时间不长，目前尚未达到普及，IEC及国家标准,包括电力设备预防性试验规程都没有明确的规定和可供执行的标准，但一些电力科研机构已作了大量的探索和实践，总结了大量的现场经验，并摸索出一些相当可贵的科学客观规律，以作为目前开展从事变压器绕组变形测试的参考和判据。

(1)110kV及以上大、中型变压器三相频响特性曲线相关性很好，可以作三相之间相互比较;也可以用同一相投运前的频响曲线为基准与运行后某一时期频响曲线作比较，进行绕组变形分析。

(2)应用频响曲线在1500kHz频段的相关系数R，可以分析绕组整体变形状况。

当R大于0.95时，绕组无可见变形;当R接近0.9时有轻微变形;当R大大小于0.9时，有可见的较严重的变形，甚至有匝间、饼间短路故障。

变压器绕组变形测试仪原理一、概述变压器是电力系统中的重要设备，其内部的绕组是由导线绕制而成。

在使用过程中，由于电流的作用，绕组可能会发生变形，进而影响变压器的性能、寿命和安全。

因此，在变压器的生产、运行维护和检修过程中，需要进行绕组变形检测和分析，以便及时发现和处理存在的问题。

而变压器绕组变形测试仪就是实现这一过程的关键设备之一。

本文将介绍变压器绕组变形测试仪的原理、作用、使用方法等相关知识。

二、原理变压器绕组变形测试仪是利用维诺效应原理，通过测量电流信号的相位差来检测变压器绕组变形情况的装置。

下面介绍维诺效应原理。

在几何上，当物体发生位移时，其形状、长度、面积等都会改变。

这种位移导致物体的几何形状发生变化，从而影响物体的电学性质。

维诺效应是一种描述物体电学性质与几何形状之间关系的原理。

用于解释在非恒定电磁场中移动的导体是否激发感应电动势的出现。

在变压器绕组变形测试仪中，变形测试电路由以下组件组成：•电源•测试变压器（即被测试的变压器）•变形测试电流传感器•差动输入端口其中，测试变压器作为输入设备将电源输出的交流信号传递到变形测试电流传感器中，并产生一个电流输入信号。

通过测量该信号与电源信号的相位差来确定绕组是否被压缩或拉伸。

三、作用绕组变形测试仪的作用是快速检测变压器绕组是否有变形，并准确地测量变形量，以便及时采取措施纠正问题。

这些数据提供了变压器维护和管理人员了解变压器绕组状态的重要信息。

它还帮助减少下次检修的时间和维护成本，从而提高系统可靠性和安全性。

四、使用方法使用变压器绕组变形测试仪需要遵循以下步骤:1.安装变形测试电流传感器，测试变压器等。

将有关设备正确地接线，用心了解该设备的参数。

2.连接电源。

这个步骤很简单，将其连接到电源插头，检查是否有电流通过电路。

3.测量。

开始测量之前，必须对被测量的变压器进行静态测试，这将帮助确定系统的基本设置。

接下来，开始使用变压器绕组变形测试仪进行动态测量。

变压器绕组变形测试仪频响分析法介绍华天电力专业生产变压器绕组变形测试仪（又称变形绕组测试仪），接下来为大家分享变压器绕组变形测试仪频响分析法介绍。

频响分析法应用于变压器绕组变形测试仪的技术原理，是目前电力行业测量绕组变形的主流技术。

频响分析法也称为频响法，用频率响应分析法检测变压器内部绕组情况，硬件机芯采用DDS专用数字高速扫频技术，可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障特征。

频响法：是指在正弦稳态情况下，网络传递函数H（jω）与角频率ω的关系，通常把H（jω）幅值随ω的变化关系脚趾幅频响应，H（jω）相位随ω变化的关系成为相频响应。

幅频响应：幅是值信号的幅度大小，也叫振幅，频是指频率，幅频指的是信号的振幅于频率的关系。

相频响应：相是指网络输出和输入电压之间的相位角的差值，频是指的频率，相频是指网络输出与输入电压之间的相位频率关系。

频响分析法检测回路
当变压器结构定型后，它的额定频响特征是一定的，利用扫描发生器将一组不同频率的正弦波电压US加到被试变压器绕组的一端，在所选择的变压器其他端子上得到振幅和相位作为频率f的函数绘制曲线，也就是通常说的双通道分析单元测量在不同频率的f下的响应电压U2和激励电压U1的信号幅值之比，并获得幅频响应曲线，L、K、C代表绕组单位长度的分布电感、分布电容、对地电容，当变压器绕组发生结构变形后, L、K、C参数上会有不同程度的变化，曲线发生特征。

电力变压器绕组变形的测试方法及对比分析十九冶电装分公司任兆兴内容摘要：本文从变压器绕组变形的测试原理、测试接线方法、变形的判断方法、现场检测要点等几个方面，分别介绍了低压电抗法和频率响应法在变压器绕组变形现场测试中的应用方法，并对比分析了低压电抗法和频率响应法之间的优点与不足。

关键词:变压器绕组变形、低压电抗法、频率响应法、现场检测要点、对比分析。

一、前言：电力变压器是电力系统中最重要的设备之一，直接关系着电网的安全运行。

据国家电网公司不完全统计，变压器绕组变形引起的事故占变压器事故的1/4 以上。

因此，目前世界各国都在积极开展电力变压器绕组变形诊断测试，国家电网公司在《防止电力生产重大事故的二十五项重点要求》中，已明确把绕组变形试验列入变压器出厂、交接和发生短路事故后的必试项目。

变压器绕组变形是指电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征。

变压器在遭受短路电流冲击或在运输过程中遭受冲撞时，均有可能发生绕组变形现象[1]。

变压器绕组发生变形后，其内部的电感、电容分布参数必然发生相对变化。

用常规方法（如测量变比、直阻和电容）判断变压器绕组是否发生变形是很困难的，一般只能通过变压器吊罩检查来验证，但吊罩检查不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性。

因此能在现场不吊罩检查情况下快速判断变压器绕组有无变形的试验方法和仪器出现后，很快便得到了广泛的运用。

二、变压器绕组变形测试方法介绍：1、短路阻抗法：变压器绕组变形测试最早使用的方法是由前苏联提出的短路阻抗法。

其原理是通过测量变压器绕组在50Hz 工频电压下变压器绕组的短路阻抗或漏抗，由阻抗或漏抗值的变化来判断变压器绕组是否发生了危及运行的变形，如匝间短路、开路、线圈位移等。

短路阻抗法主要用测量变压器绕组的短路阻抗等集中参数的变化来判断绕组是否发生变形。

但对变形不是特别严重的绕组或者缺陷仅在绕组的个别部位，集中参数的变化将不明显，使用一般检测短路阻抗的方法，很难获得必要的检测灵敏度，所以测量效果不是很好。

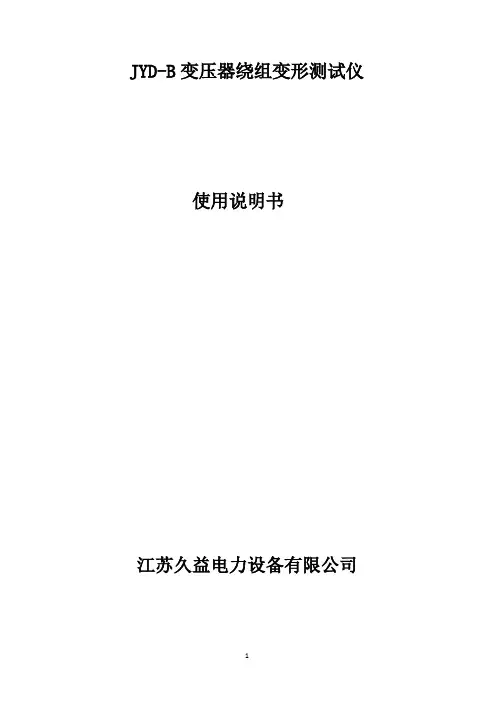

JYD-B变压器绕组变形测试仪使用说明书江苏久益电力设备有限公司目录一、概述 (2)二、技术特点 (3)三、技术指标 (4)四、面板图 (4)五、使用方法 (5)六、上位机软件 (10)七、注意事项 (12)八、装箱清单 (12)附录I变压器常见接线方式 (13)附录II相关系数分析标准 (13)附录III安装硬件驱动 (13)一、概述1，变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；3，基于以上思想和先进的测量技术，本公司设计了变压器绕组变形分析仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。

4，本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

二、技术特点1.采用先进的DDS扫频技术；2.采用双电源供电：市电AC220V±10%，内电源6V5AH蓄电池；3.采用高速，高集成化微处理器设计；4.输出正弦波幅值可通过软件设置；5.双通道16位AD采样；6.8寸彩色触摸屏，亮度可调；7.最多可以保存120组测量数据，供随时查阅或上传至PC机；8.有强大的上位机软件，曲线分析、打印和生成word文档；B2.0接口,支持数据上传和联机测试；10.主机尺寸：35cmX21cmX21cm；11.主机重量：约5KG。

三、技术指标1， 设置6种不同的扫描方式：线性 1K-1000KHZ_1.0步进1KHZ 1000点线性 1K-1000KHZ_0.5步进0.5KHZ 2000点线性 1K-2000KHZ_1.0步进1KHZ 2000点线性 1K-2000KHZ_0.5步进0.5KHZ4000点分段100HZ - 1000KHZ 1440点分段100HZ - 2000KHZ 2440点2， 测量范围：(-100dB ） - （+20dB ）3， 测量精度：0.1dB ;4， 扫描频率精度：0.01%；5， 信号输入阻抗：1M Ω；6， 信号输出阻抗：50Ω；7， 同相测试重复率：99.5%；四、 面板图接地 电源插座内电源USB 接口显示屏激励参考 响应五、使用方法1.测试设置，如图1所示在仪器主界面点击“响应测试”，进入测试界面，点击“新建”按钮弹出如图1所示界面，点击白色编辑框，弹出触摸键盘，录入变压器的部分名牌参数，以便存档。

HCZK-B型变压器绕组变形测试仪目录一、主要技术指标 0二、仪器面板和接线介绍 (1)三、操作通则 (2)四、阻抗计算公式 (10)五、常见故障及解决方法 (12)HCZK-B型变压器绕组变形测试仪，主要适用于35KV及以上电力主变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。

该仪器采用单相220V低压电源，分别对主变压器的AB、BC、CA高压绕组自动施加电流，同步采集数据并换算出额定阻抗百分数。

本仪器具有大屏幕液晶显示，全中文菜单式操作提示，操作简便；具有打印、储存功能；接线简单、测试准确、自动化水平高、体积小、重量轻等特点。

一、主要技术指标电压测量范围：5---400V；测量精度：0.2级电流测量范围：0.1---20A ； 测量精度：0.2级二、仪器面板和接线介绍电源：供电电源AC220V 开关：打开或关闭仪器U 盘：连接U 盘可以将仪器测试数据拷贝到U 盘 控制输入：包括参数输入键和仪器状态控制 对比度：调节显示器亮度外（电源）内：选择测试时的电源输出方式（内部电源AC220V 或AC20V ） 电源输出开关：测试电源的总输出开关，在确定仪器接线全部正确即将测试时将电源输出开关合上，仪器才能输出外部交流输入：需要使用外部输入电源时，连接外部调压器 仪器接线U A U B U C I CI B I A HCZK-B 变压器绕组变形测试仪 aA bcB C N交流输入 武汉华超电子仪器设备有限公司三相变压器试品HCZK-B 变压器绕组变形测试仪A ab N单相变压器试品I CI B I AU B U AU C交流输入外（电源）内外部交流输入UAUB UCIA IBIC电源输出开关开 关电源U 盘打印机显示器控制输入对比度图B单相变压器的接线如图B三相两绕组变压器的接线如图A三相三绕组变压器的接线与选择测量位置一致。

测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。

SFRA45变压器扫描频率响应分析仪（变压器绕组变形测试仪）变压器绕组变形测试仪/检测仪是利用频率响应分析法（扫频测量技术SFRA），故也叫变压器扫描频率响应分析仪。

利用频率响应分析（SFRA）法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向和横向比较，根据仪器所显示的曲线相关系数R的大小来判断变压器可能发生的绕组变形问题。

SFRA45变压器扫描频率响应分析仪是专业的单机高精度电力变压器分析仪，带宽范围是：5Hz-45MHz，具有行内领先的带宽精度0.02dB。

SFRA45扫描频率响应分析仪是英国牛顿N4L 公司专利产品，专门针对电力变压器的绕组变形进行检验测试，具有较高的检测灵明度和准确性，SFRA45扫描频率响应分析仪能够在变压器不脱罩的条件下，很方便的检测出变压器其绕组间的故障和变形等。

牛顿N4L公司的SFRA45变压器扫描频率响应分析仪应用领域：检测变压器的机械损伤运输安装过程中的故障检查内部损伤对于变压器的生产厂而言日常的产品质量控制保证产品达到设计规范对于电力企业而言新安装的变压器的检测现有变压器状态的例行检测牛顿N4L公司的SFRA45变压器扫描频率响应分析仪如下图：牛顿N4L公司的SFRA45变压器扫描频率响应分析仪主要特性：一.SFRA45扫频信号源（信号发生器）：1.通道数：1个；2.扫频类型：直接数字合成，单频或扫描多类型模式；3.频率范围：5Hz-45MHz，行内最高的频率带宽；4.电压输出：50mV-10Vpk；5.输出阻抗：50Ohm±2%；6.波形：正弦，方波，三角波，陡坡和白噪声二.SFRA信号测量：1.测量通道：2个；2.测量频率：5Hz-45MHz；3.输入阻抗：50Ohm和1M Ohm高阻抗选择；4.保护装置：具有信号输入保护装置；5.输入电压：2×10Vpk；6.输入量程：峰值1mV,3mV,10mV,30mV,100mV,300mV,1V,3V和10V；7.量程切换方式：全自动和手动设置两种；8.最大输入电压：10Vpk；9.耦合方式：交流耦合；三.SFRA数据测量：1.测量项目：提供线性(Magnitude),对数(CH1/CH2,CH2/CH1),增益（dB），偏置增益(dB)和相位等多种扫频方式；2.频率范围：5Hz-45MHz；3动态范围：120dB；4.增益精度：0.02dB<50kHz,0.02dB+0.05dB/MHz<5MHz,0.01dB+0.04dB/MHz<45M Hz；5.测量方式：实时DFT，不间断的测量；6.采样率：每秒高达100个采样点；7.抗干扰性：有很好的滤波能力，可以从0.2秒开始选择滤波。

变压器绕组的变形测试技术分析变压器技术指标变压器绕组变形是变压器发生损坏事故的紧要原因之一、假如一台已经发生绕组变形的变压器连续运行下去，就有可能碰到过电压或短路冲击而发生故障，有的甚至在运行中自行烧毁。

因此，对变压器绕组进行变形测试，可以加强对变压器的监督和监护，起到了其他试验项目无法替代的作用。

众所周知变压器在运行中，不可避开地受到出口短路或近区短路故障的冲击。

在运输安装过程中，也可能受到碰撞冲击。

在这些冲击力（包括电动力和机械力）作用下，变压器绕组有可能发生变形。

比如，发生轴向径向尺寸变化、位移、扭曲、鼓包等。

因此而导致匝间短路，最后造成变压器损坏。

变压器发生短路变形后，通常只进行常规试验，比如，测量变化、直阻和电容等。

由于常规试验对于检测变压器绕组变形很不灵敏，可能导致本已发生绕组变形的变压器被误诊为正常而投入运行。

这将会产生严重的后果。

那么，变压器受到冲击后，绕组是否肯定会变形呢？如发生变形能否连续运行？如能运行又能运行多长时间？如不能运行是否应当退出呢？诸如此类问题，单靠常规的电气试验是无法解决的。

即使采纳费时耗力的吊罩检查，也只能检查到围层或外层绕组，而对于判定里层绕组是否变形确是特别困难的。

况且，吊罩检查所需要的费用又是巨大的。

原因分析变压器绕组变形通常的原因是：从设计原因分析，设计时对变压器的抗短路本领考虑不足，选择材料强度不够；从制作工艺分析，制作时，绕组缠绕不紧，干燥不充分，加压不均匀，撑条不紧，同心度偏差大；从运行原因分析，出口短路频繁，相互干扰，造成运行水平不高。

此外，运行过程中发生碰撞、倾斜；专业试验人员自身素养存在不足等也是变压器绕组变形的原因。

变压器直流电阻测试仪的性能特点变压器直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门防备性试验的必测项目，能有效发觉变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

三通道直流电阻测试仪（20H），采纳双电源结构，对有分接的变压器YN联接绕组，实现三相同时加电，测量系统采纳独立三通道电流采样、独立三通道电压采样，同时测量并显示三相电阻值和三相不平衡率。

变压器绕组变形测试仪软件特色一、产品简介变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。

电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。

按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

二、主要技术特点●采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

●测量速度快，对单个绕组测量时间2分钟以内。

●频率精度非常高，精度高于0.001%。

●数字化频率合成，频率稳定性更高。

●5000V电压隔离、充分保护测试电脑安全。

●可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

●分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

●软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

●软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

三、测试分析软件主要特色●采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。

●采用数据库保存测试数据，对测试数据的管理简洁方便。

●可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

●软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、●自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

变压器绕组变形测试仪频响法和阻抗法HZBX-H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

其中进口变压器绕组变形测试仪是测量和判断变压器故障的主要手段，变压器绕组变形测试仪的原理主要有变压器绕组变形测试仪低电压短路阻抗法和变压器绕组变形测试仪频率响应法。

我们先来介绍一下变压器绕组变形测试仪频率响应法原理频率响应法就是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端然后采集绕组两端的端口特性参数，如输人、输出阻抗和电压、电流传输比的频率响应曲线等，通过分析端口参数的频率图谱特性，来判断绕组的结构特征，如果绕组发生变形，就会使分布电容和电感发生变化，反映到端口参数的频率图谱也会发生变化，对于同类型的变压器绕组，由于绕组结构的类似性，其测得的频率响应曲线必然有可比性，所以变压器绕组变形测试仪频率响法是通过故障前后录取频率的响应曲线来判断变压器绕组变形程度，结合这一特征和原理，武汉汇卓电力研制了HZBX-H 变压器绕组变形测试仪。

电力变压器绕组变形测试仪有线性扫描和分段扫描，兼肉国内两种技术。

然后是绕组变形测试仪低电压短路阻抗法测试原理变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化，如果运行中的变压器受到了短路电流的冲击，为了检查其绕组是否变形，可将短路前后的短路电抗值加以比较，如果变化较大，则可认为绕组有显著变形。

变压器全自动绕组变形测试仪工作原理分析
绕组变形是变压器正常运行中一种常见的故障现象，开展变压器绕组变形检测和诊断对保证变压器的正常稳定运行具有重要意义。

传统的绕组变形测试仪采用单一检测方法，如单一的频率响应法或单一的低压电抗法，它们用于变压器绕组变形检测都不够完善，容易受到电磁场干扰，造成测试结果失真或无法准确判断绕组的位置、故障类型。

为了有效检测变压器的绕组变形情况，通常需要采购两套以上不同原理的检测设备进行前后多次测量，需要投入大量的人力、物力。

 下面介绍一种兼具频率响应法和低压电抗法两种测量原理、功能全面、操作简单的便携式变压器绕组变形测试仪。

 变压器绕组变形测试仪的硬件结构原理框图如图1所示。

仪器的核心部件是频率响应测试单元、阻抗测试单元和安装在便携式计算机中的测试分析软件频率响应测试主要包括扫频信号发生、滤波、绕组数据采集、信号调理、数据转换、存储等过程，以实现待测电力变压器绕组变形的频率响应测试。

阻抗测试主要包括外加试验电源、电流信号采集、电压信号采集、信号调理、数据转换、存储等过程，以实现待测电力变压器绕组对的短路阻抗测试。

 选择安装在便携式计算机中的测试分析软件采用Windows操作系统平台，同时支持频率响应法和短路阻抗法两种测试，可自动保存环境条件参数和测量数据，并可打印输出。

此外，电源模块用于为频率响应测量单元、阻抗测试单元、分析处理单元、通信单元供给电能，保证这些单元模块的正常工作。

分析处理单元可接收便携式计算机经通信单元传送过来的测试命令，并向频率响应测量单元和阻抗测试单元发出正常动作和有序运行的测试指令，还可对采集到的测量数据进行初步分析和处理。

通信单元支持即插即用的USB通信方式和。
