采煤工作面瓦斯抽放设计要点解析

  • 格式：docx
  • 大小：26.32 KB
  • 文档页数：5

采煤工作面瓦斯抽放设计要点
（一）煤层赋存条件
简要说明该工作面地表方位、井下范围、在采区内回采顺序、煤层生成年代、与邻
近煤层层间关系、物理化学性质等（以形成备用面时地质资料为准）。
（二）顶、底板岩性及层厚度情况（以形成备用面时地质资料为准）。
（三）开采方法及生产现状
简要说明工作面开采方法、采空区管理方式、工作面设计生产能力等。
（四）工作面瓦斯涌出情况
根据实测煤层瓦斯参数、邻近采煤工作面及本掘进期间瓦斯涌出情况，预计工作面
正常回采时瓦斯涌出量。
（五）工作面回采时的瓦斯来源分析
认真分析工作面回采时的瓦斯来源，并严格按照AQ1026-
2006《矿井瓦斯抽采基本指标》要求，计算工作面回采期间的瓦斯涌出量，并考虑因
回采不均衡性最大日产量时的瓦斯绝对涌出量。
1、工作面相对瓦斯涌出量预测：
根据公式1、公式2计算。
（1）计算煤的瓦斯含量
根据公式3计算。
（2）本煤层瓦斯涌出量计算：
见公式2。
（3）邻近层瓦斯涌出量计算：
根据公式4计算。
（4）计算得出，工作面相对瓦斯涌出量为：见公式1。
2、计算煤的残余瓦斯含量
根据公式5计算。
则：Wj煤的可解吸瓦斯量Wj=W-Wc ，m3/t
查看AQ1026-
2006《矿井瓦斯抽采基本指标》关于采煤工作面回采前的可解吸瓦斯量应达到的指
标表，按最高日产量计算，验算是否符合AQ1026-
2006《矿井瓦斯抽采基本指标》要求。
依据公式6计算。
根据AQ1026-
2006《矿井瓦斯抽采基本指标》中回采工作面日产量与瓦斯涌出量对应关系表，按
最高日产计算，验证该工作面瓦斯最低抽采率及瓦斯抽采量。
根据工作面抽采率和瓦斯抽采量，利用以下公式计算该工作面最低配风量：
根据经验公式7。
（六）工作面通风系统
简要说明该工作面采用的通风方式，进、回风路线。
（七）抽放系统设计
1、重点说明该工作面所采用的抽放方法
（1）高位钻孔抽放要说明钻场个数、钻场施工参数、钻场间距，钻场钻孔个数、钻孔
长度、压茬长度、孔径、钻孔倾角、终孔位置、封孔长度、封孔材质、以及与之连接
的抽放干管管径、采用的抽放系统等。
（2）上隅角埋管要说明站管形状、安设要求、保护措施、迈步距离以及所采用的抽
放管径、抽放系统等。
（3）顺层孔所施工的巷道、孔间距、终孔长度、孔径、封孔长度、所选用的材质以及
所采用的抽放系统等。如若采用其他抽放方法，应重点说明钻孔、钻场个数、孔径、
终孔长度、孔间距、封孔材质、封孔长度、钻孔作用、采用的抽放系统等。
2、抽放流量的确定
根据上述最大日产量所计算的瓦斯涌出量以及工作面抽放率(依据
AQ1026—
2006年《煤矿瓦斯抽采基本指标》)，确定工作面瓦斯抽放量，并分别确定永久、移动
抽放系统抽取纯瓦斯量。
（1）瓦斯泵抽放流量的确定
根据抽放纯流量及预计抽放浓度分别计算永久、移动泵抽取的混合气体流量。
（2）管径、管材、壁厚的确定
管径的选择：根据公式计算抽放管路所需最低内径，所选管路直径必须满足抽放要
求。根据公式8计算。
管材及壁厚：简要说明所选抽放管材材质、壁厚及用于哪个抽放系统。
（3）抽放管路系统阻力计算
根据不同管径、不同材质、不同流量分抽放系统分别计算管路系统摩擦阻力Hx，见
计算公式9。
抽放系统管路总阻力
分别计算永久、移动抽放系统管路总阻力，抽放系统管路总阻力由沿程管路阻力和
局部阻路组成，局部阻力损失取1.2系数，计算公式10。
（4）瓦斯泵抽放负压Hp
确定永久、移动抽放泵抽放负压，计算公式11。
瓦斯泵的额定流量
根据公式12，分别计算永久、移动泵系统所需瓦斯泵的额定流量：
（5）抽放泵的确定
说明所选抽放泵的型号、台数、额定流量、配备电机功率等主要参数，并通过上述
计算，验证所确定的抽放泵的能力是否满足抽放要求。
3、瓦斯抽放监测、计量装置
说明抽放泵站及管路上安装的监测、计量装置型号，传感器类型、台数，并附表。
（八）资金投入概算
对本工作面抽放系统所需的抽放泵、钻机、钻具、注浆泵、管材、配件、安装费等费
用进行概算，其型号、数量、单价、金额等附表说明。
（九）安全技术措施
1、钻孔施工安全技术措施
2、管路安装及管理安全技术措施
3、泵站安设及管理安全技术措施
（十）附图
工作面瓦斯抽放示意图，工作面岩层综合柱状图。
附计算公式：
公式1：q=q本+q邻
公式2：q本=k1k2k3m/M(X0-Xc)
式中：q——回采工作面相对瓦斯涌出量m3/t
q本——本煤层相对瓦斯涌出量m3/t
q邻——邻近层相对瓦斯涌出量m3/t
m——开采层厚度，m；
M——开采层采高，m；
k1——围岩瓦斯涌出系数，一般取1.2;
k2——工作面遗煤瓦斯涌出量，取回采率的倒数,即1/工作面回采率; k3——
工作面预排瓦斯影响系数，k3=（L-Xb）/L，式中L--工作面(切眼)长度，m；b--
巷道宽度；X--预排系数，X=3～4；
X0、Xc——本煤层的原始、残存瓦斯含量，一般Xc=0.15X0；
π1100-Ad-MadabP公式3：X0=+ γ1+0.31Mad 1001+bP
式中：X0—煤层瓦斯含量
A,b——吸附常数；
P——煤层绝对瓦斯压力，MPa；
Ad——煤的灰分，%；
Mad——煤的水分，%；
π——煤的空隙率,m3/m3;
γ——煤的容重，t/m3
公式4：qmi
邻= ∑M·ki·X0i
式中：mi—— 上、下邻近层第i层煤的厚度，m； M——开采层采高，m；
X0i——第i邻近层原始瓦斯含量，m3/t；
Ki——上、下邻近层第i煤层瓦斯排放率，根据文特儿曲线取值，公式5：WC=0.1ab-
Ad-Madπ
1+0.1b100
1001
1+0.31Mad+ γ
式中：WC ——煤在标准状态大气压下的残存瓦斯含量；m3/t A,b——吸附常数；
P ——标准大气压，0.1Mpa；
Ad ——煤的灰分，%；
Mad——煤的水分，%；
π——煤的空隙率,m3/m3;
γ——煤的容重，t/m3
公式6：Q=w⨯T
24⨯60
式中：Q——回采工作面瓦斯绝对涌出量,（m3/min）; T——回采工作面日产量,（t）;
W——回采工作面回采前煤的可解吸瓦斯量，（m3/t） 100*q采*K采通*（1-
K抽放率） %；
公式7： Q采= ———————————
C
式中：Q采—工作面需风量，m3/min
q采—采煤工作面瓦斯绝对涌出量，m3/min
K抽放率—瓦斯抽放率，%；
K采通—采煤工作面瓦斯涌出不均匀系数，取1.2；
C—回风流中允许瓦斯浓度。
公式8：D内=0.1457（Q混/V）0.5
式中：D1—瓦斯抽放管内径（mm）
Q混—瓦斯抽放管的混合流量（m3/min）
V—混合瓦斯的流速（取18-22m/s）
公式9：Hx= 9.8LQ泵△2 / (K0Dx5)
式中，Hx—某一段抽放管路系统摩擦阻力，KPa；
L--抽放瓦斯管路长度，m ；
Q泵—永久或移动抽放系统某一段管路混合流量，m3/h；
△ = △’ T0△ P泵 / T P0= 0.445（实际状态(T及P泵)下混合瓦斯（浓度35%）对
标准空气的相对密度），式中，标准状态(0△及105Pa)下混合瓦斯（浓度35%）对空气
的相对△密度 ’=0.845；标准状态(0△)时的绝对温度 T0△ = 273
K；标准状态(105Pa)下气压 P0 =101.3kPa；
K0--管径系数，取0.71；
Dx--抽放瓦斯管路有效直径，cm。
公式10：H总=（H1 +H2+… Hx）×1.2，(KPa)
公式11：Hp=（H总+Hk）×Kb
式中：Hp—抽放负压（KPa）；
H总—抽放管路总阻力；
Hk—抽放管口负压（取15KPa）； Kb—抽放负压不均衡系数（取1.2 ）；
公式12：Q额=ΣQ纯×K/（X×η）
式中： Q额---瓦斯泵的额定流量（m3/min）；
ΣQ纯---抽放期间的最大纯瓦斯抽放量（m3/min）；
η---瓦斯泵的机械率（本设计取85%）； K---抽放系数（取1.2）；
X---瓦斯泵入口处瓦斯浓度，%。

合集下载

煤矿瓦斯抽采工程的设计与实践

煤矿瓦斯抽采工程的设计与实践

煤矿瓦斯抽采工程的设计与实践随着经济的发展和人口的增长，能源需求不断增加，煤炭作为重要的能源资源得到了广泛应用。

但是，煤矿开采过程中产生的瓦斯问题却一直困扰着人们。

瓦斯是一种常见的火灾和爆炸危险源，一旦发生事故会对煤矿生产和职工生命造成威胁。

煤矿瓦斯抽采工程的设计与实践是解决这个问题的关键。

本文将介绍煤矿瓦斯抽采工程的相关知识和应用。

一、煤矿瓦斯抽采工程的概述煤矿瓦斯抽采工程是指采用瓦斯抽采设备将煤矿中的瓦斯抽到地面，并利用瓦斯资源进行回收利用的一种技术。

瓦斯抽采工程不仅可以有效缓解煤矿瓦斯压力，减少煤矿瓦斯事故的发生，同时也能够将抽采出的瓦斯作为重要的能源资源，降低煤炭生产的成本。

煤矿瓦斯抽采工程通常包括瓦斯抽采设备、管道系统、瓦斯处理装置等部分。

其中，瓦斯抽采设备包括瓦斯抽采机、瓦斯压缩机、瓦斯泵等，这些设备可以将煤矿中的瓦斯抽到地面，并压缩成较高的压力。

管道系统包括瓦斯管道和排放管道等，负责将抽采出的瓦斯从煤矿井口运输到地面，并将排放后的瓦斯输送到相应的处理装置。

瓦斯处理装置包括除尘、脱硫等，用于净化抽采后的瓦斯，达到安全排放标准。

二、煤矿瓦斯抽采工程设计的要点（一）瓦斯抽采设备的选型和布置在进行瓦斯抽采工程设计时，首先需要选择适合的瓦斯抽采设备。

根据煤矿的开采方式、井筒结构和瓦斯压力情况等因素来选择相应的设备。

同时，还需要合理布置瓦斯抽采设备，根据煤层厚度、岩性、瓦斯含量等因素来确定井筒的深度和直径，保证瓦斯在地下的自然排放和系统抽采的协调配合。

（二）管道系统的设计和建设瓦斯抽采系统的管道系统是瓦斯抽采工程的重要组成部分，该系统的设计和建设必须符合安全、可靠、省钱的原则。

在设计时，需要考虑到管道系统与井筒的布置、管道材料和直径、管道运行压力等的因素。

同时，在建设过程中需要对管道系统进行可靠性分析和风险评估，确保瓦斯运输的安全性和经济性。

（三）瓦斯处理装置的选择和运行瓦斯处理装置是瓦斯抽采工程中的重要设备，选用合适的瓦斯处理装置能够有效的净化瓦斯，达到排放标准。

瓦斯抽放的基本方法

瓦斯抽放的基本方法

瓦斯抽放的基本方法瓦斯抽放是煤矿安全生产中的重要环节，它可以有效地降低煤矿瓦斯爆炸和突出事故的发生率。

在瓦斯抽放过程中，需要掌握一些基本的方法和技巧，下面就让我们来一起了解一下。

瓦斯抽放的意义瓦斯是在煤矿开采过程中产生的一种有毒有害气体，如果不及时采取措施进行排放，就会在矿井中积聚，形成瓦斯浓度过高的危险环境，造成瓦斯爆炸、突出事故等严重后果。

因此，进行瓦斯抽放是保证煤矿安全的重要手段之一。

瓦斯抽放的基本方法瓦斯区分层法瓦斯区分层法是根据瓦斯密度的不同，在瓦斯流出口处设置多个抽放口进行瓦斯抽放。

瓦斯密度大的地方抽放装置设置在靠近地面的位置，而瓦斯密度小的地方装置则设置在较高的位置。

这种方法的优点是可以达到快速抽放瓦斯的效果，适用于对瓦斯来源和流动情况较为明确的区域。

瓦斯走向法瓦斯走向法是根据瓦斯流动的路径设置抽放口，对于瓦斯流动路径比较明确的矿井，可以通过瓦斯检测数据确定瓦斯分布范围，然后对这个范围内的瓦斯进行抽放。

这种方法的优点是可以准确地抽放瓦斯，适用于对瓦斯流动情况比较了解的矿井。

瓦斯通道法瓦斯通道法是在煤层开采过程中开挖瓦斯通道，将通道内的瓦斯直接排除出矿井。

这种方法一般应用于采煤工作面附近的瓦斯抽放，对于一些在煤层深处的瓦斯也可以采用类似的方式进行直接排放。

这种方法的优点是可以有效地控制煤层中的瓦斯，适用于对煤层结构和瓦斯产生规律比较了解的情况。

瓦斯抽放的注意事项瓦斯抽放虽然是保证煤矿安全的重要环节，但也有一些需要注意的事项：1.瓦斯抽放的设备和管道必须经过严格的检查和维护，确保安全可靠。

2.在瓦斯抽放过程中，需要进行瓦斯浓度的监测和数据记录。

3.瓦斯抽放的操作人员必须具备专业的知识和技能，严格按照规定的操作程序进行作业。

4.在进行瓦斯抽放的同时，也要进行瓦斯防治措施，从源头上控制煤矿瓦斯的产生和流动。

总结瓦斯抽放是煤矿安全生产的重要组成部分，正确地选择和运用不同的瓦斯抽放方法，可以有效地控制瓦斯的积聚和流动，降低煤矿事故的发生率。

高瓦斯矿井煤层瓦斯抽采设计

高瓦斯矿井煤层瓦斯抽采设计

高瓦斯矿井煤层瓦斯抽采设计高瓦斯矿井是指煤层瓦斯含量高于规定标准的煤矿，其瓦斯含量通常超过能够燃烧的百分比，因此需要进行煤层瓦斯抽采设计，以确保矿井的安全生产。

煤层瓦斯主要由甲烷组成，甲烷是一种具有高度可燃性和爆炸性的气体，容易引发矿井瓦斯爆炸事故。

对高瓦斯矿井进行煤层瓦斯抽采是非常重要的。

煤层瓦斯抽采设计是指根据矿井的特殊地质条件、开采方式、瓦斯涌出量等因素，确定合理的瓦斯抽采装置和方法，并制定相应的操作规程，保证矿井的安全生产。

煤层瓦斯抽采设计的基本原则包括合理布置抽采巷道、合理选择抽采设备、合理设置排放管道等。

合理布置抽采巷道是煤层瓦斯抽采设计的首要任务。

抽采巷道应该设置在煤层瓦斯涌出较为集中的位置，确保瓦斯能够顺利地进入抽采巷道。

抽采巷道的位置通常选择在与瓦斯主要涌出地点相对应的矿层上方或下方，以便最大限度地抽采瓦斯。

合理选择抽采设备是煤层瓦斯抽采设计的关键环节。

抽采设备的选择应考虑到矿井的规模、开采方法、瓦斯涌出量等因素。

常用的抽采设备包括煤矿通风机、瓦斯抽采泵、瓦斯抽采钻机等。

不同的抽采设备有着不同的应用范围和效果，因此需要根据具体情况进行选择。

合理设置排放管道是煤层瓦斯抽采设计的重要环节。

排放管道的设置应尽量减小管道阻力，确保瓦斯能够快速地流经管道排出矿井。

排放管道的通风阻力主要包括管道的摩擦阻力和弯头的局部阻力，因此需要合理选择管道材质和减少弯头的数量。

煤层瓦斯抽采设计还需要制定相应的操作规程，明确瓦斯抽采的使用方法和安全操作要求。

操作规程中应包括瓦斯抽采设备的日常检修和维护要求，瓦斯抽采的开启和关闭程序，瓦斯抽采设备的安全操作要求等内容。

煤层瓦斯抽采设计是保证高瓦斯矿井安全生产的基础工作。

通过合理布置抽采巷道、合理选择抽采设备、合理设置排放管道等措施，可以有效地抽采煤层瓦斯，并确保矿井的安全生产。

制定相应的操作规程，加强对瓦斯抽采设备的日常检修和维护，提高瓦斯抽采的操作安全性。

【措施】工作面瓦斯抽放技术设计

【措施】工作面瓦斯抽放技术设计

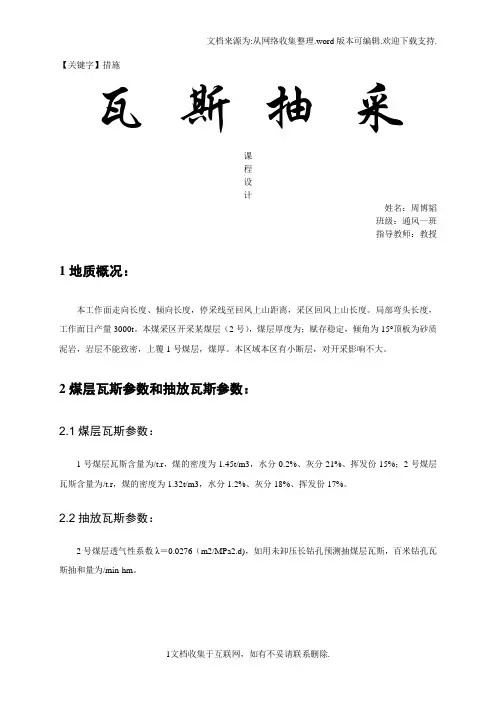

【关键字】措施瓦斯抽采课程设计姓名：周博韬班级：通风一班指导教师：教授1地质概况：本工作面走向长度、倾向长度，停采线至回风上山距离，采区回风上山长度。
