最新电机接线工艺

交流电机绕组全H级绝缘规范1.适用范围本规范适用于全H级交流电机定转子绕组的绕制与嵌线。

2.工艺准备2.1材料准备采用温度指数为180的QZY/QXY-2/180复合漆包圆铜线，Q（Z/XY）B-2/180复合漆包扁铜线。

聚酰亚胺薄膜6050；硅胶玻璃丝管2751（JB1554-75）；聚胺-酰亚胺板3253（JB/T2618-92）；聚酰亚胺复合箔6650（JB/T4062.1-1995）；聚胺-酰亚胺无纬带2850（JB/T6236.3-92）。

2.2工具准备备常用的绕制线圈工具和常用的嵌线工具。

3.工艺过程3.1绕制线圈。

3.1.1根据原样或图纸尺寸制作绕组。

检查好导线规格、绝缘等级，明确绕组形状、匝数、并绕根数、电机的槽数，组数是否准确，模型是否与图纸尺寸相同。

3.1.2绕制时导线排列要平整无交叉，弯曲现象。

每相线圈不能超过两个接头，接头要接在线圈下线的端部，接头要套合适的硅橡胶玻璃丝管；线圈起完头也要套合适的硅橡胶玻璃丝管。

3.1.3线圈整型，六角形的线圈端部要起大、小弯，线圈尾部用线绳绑扎好。

3.1.4线圈要配好电阻。

3.2嵌线绝缘3.2.1槽绝缘用0.05mm聚酰亚胺薄膜6050（JB/2726-1996）和聚酰亚胺复合箔6650（JB/T4062.1-1995）各一层。

3.2.2相间绝缘用聚酰亚胺复合箔6650两层。

3.2.3层间绝缘用聚酰亚胺复合箔6650两层或用0.5mm聚胺-酰亚胺板3253。

3.2.4槽楔采用聚胺-酰亚胺板3253。

3.2.5转子支架的支圈上用0.3mm聚酰亚胺复合箔6650（JB/T4062.1-1995），沿圆周方向迭包三层，宽度比支撑面宽3~5mm，并用0.10*25mm玻璃丝带（JC174-80）扎紧。

3.2.6端部绑扎。

转子嵌完线后，线圈两端用0.2*25mm聚胺-酰亚胺无纬带2850（JB/T6236.3-92）打箍，其层数按设计要求选用。

3.2.7引接线采用硅橡胶引接线JHQG-500，（额定电压500V及以上的采用JHQG-1140）；引接线接头处用0.05*25mm聚酰亚胺薄膜带6050半迭包二层，外再套硅胶玻璃丝管2751（JB1554-75）。

电机绝缘规范及重绕⼯艺交流电机绝缘规范及重绕⼯艺⼀、交流电机绝缘规范1、380V、B级绝缘、定⼦绕组绝缘规范（1）、电磁线和槽绝缘1）、中⼩型交流电动机定⼦绕组均采⽤散嵌软绕组，电磁线选⽤QZ-2型⾼强度聚酯漆包圆铜线，其绝缘漆膜⽐QZ-1型的较厚，所以都选⽤QZ—2型。

槽绝缘是采⽤复合绝缘材料，如DMDM或DMD、DMD+M等。

D表⽰聚酯纤维⽆纺布，M表⽰6020聚酯薄膜。

2）、槽绝缘厚度的选择。

JO2系列电动机按机座号不同其厚度不同，⽽Y系列电动机是按电动机中⼼⾼度不同⽽异，可按下表选择。

3）、相间绝缘材料和厚度与槽绝缘相同。

对于双层绕组的层间绝缘所⽤绝缘材料和厚度也与槽绝缘相同。

（2）、电动机槽楔采⽤引拔槽楔，或者⽤3240环氧酚醛层压玻璃布板槽楔。

槽绝缘厚度注:DMDM和DMD+M格中括号内数值是JO2系列原来的绝缘厚度。

（3）、绕组引接线采⽤ＪＢＱ型丁腈橡胶电缆，其接头⽤0.15mm 厚的醇酸玻璃布带或棸酯薄膜半叠包⼀层，外⾯再套醇酸玻璃、漆管⼀层。

如没有⼤规格的醇酸玻璃漆管，也可⽤醇酸玻璃布带半叠包两层，外⽤0.1mm厚的列碱玻璃纤维带半叠包⼀层。

（4）、端部绑扎采⽤聚酯纤维编织套管（或编织带），或者⽤⽆碱纤维带包扎。

对于中⼼⾼为80-132mm的电动机，定⼦绕组端部每两槽绑扎⼀道；中⼼⾼为160-280mm的电动机，每⼀槽绑扎⼀道。

对于中⼼⾼为180mm的2极电动机及中⼼⾼为200-280mm的2极和4极电动机,线圈⿐端⽤⽆碱玻璃丝带半叠包⼀层。

在有引线的⼀端应把电缆和接头处同时绑扎牢，必要时，应在此端增加绑扎道数。

（5）、槽楔推⼒对于ＭＤＭ槽楔，为244Ｎ；对于3240玻璃布板（2mm厚）槽楔，为247Ｎ。

2、00Ｖ、Ｂ级绝缘、定⼦分⽙绕组的绝缘规范（1）、电磁线电磁线采⽤双玻璃丝包醇酸扁铜线（ＳＢＥＣＢ）绕制，如采⽤裸铜线绕制时，匝间要⽤0.08mm厚的⽆碱玻璃丝带半叠包⼀层，做为匝间绝缘。

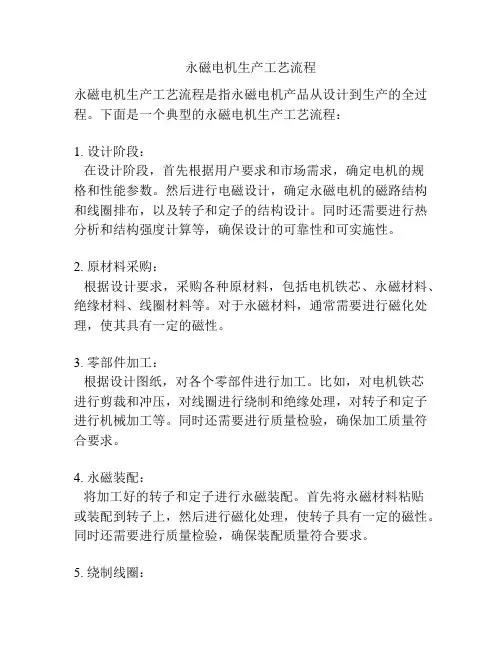

永磁电机生产工艺流程永磁电机生产工艺流程是指永磁电机产品从设计到生产的全过程。

下面是一个典型的永磁电机生产工艺流程：1. 设计阶段：在设计阶段，首先根据用户要求和市场需求，确定电机的规格和性能参数。

然后进行电磁设计，确定永磁电机的磁路结构和线圈排布，以及转子和定子的结构设计。

同时还需要进行热分析和结构强度计算等，确保设计的可靠性和可实施性。

2. 原材料采购：根据设计要求，采购各种原材料，包括电机铁芯、永磁材料、绝缘材料、线圈材料等。

对于永磁材料，通常需要进行磁化处理，使其具有一定的磁性。

3. 零部件加工：根据设计图纸，对各个零部件进行加工。

比如，对电机铁芯进行剪裁和冲压，对线圈进行绕制和绝缘处理，对转子和定子进行机械加工等。

同时还需要进行质量检验，确保加工质量符合要求。

4. 永磁装配：将加工好的转子和定子进行永磁装配。

首先将永磁材料粘贴或装配到转子上，然后进行磁化处理，使转子具有一定的磁性。

同时还需要进行质量检验，确保装配质量符合要求。

5. 绕制线圈：将加工好的线圈绕制到定子上，根据设计要求进行接线并进行绝缘处理。

同时还需要进行绝缘电阻测试和耐压测试，确保绕制质量符合要求。

6. 终装和调试：将装配好的转子和定子进行终装，包括固定定子和转子，安装轴承和安全装置等。

然后进行电机的电气调试和机械调试，测试电机的性能参数和工作状态。

7. 产品检验：对生产好的永磁电机进行产品检验，包括外观检查、功能测试、性能测试等，确保产品质量符合要求。

同时还需要进行产品标识和包装，以便销售和运输。

8. 出厂检验：对已检验好的产品进行出厂检验和质量控制，确保产品的可靠性和安全性。

对于大批量生产的永磁电机，还需要进行抽样检验和统计分析，确保生产的批次质量符合要求。

以上就是一个典型的永磁电机生产工艺流程。

当然，不同企业和不同类型的永磁电机可能会有些许差异，但总体上都涵盖了设计、原材料采购、零部件加工、永磁装配、绕制线圈、终装和调试、产品检验和出厂检验等环节，以确保生产出高质量的永磁电机产品。

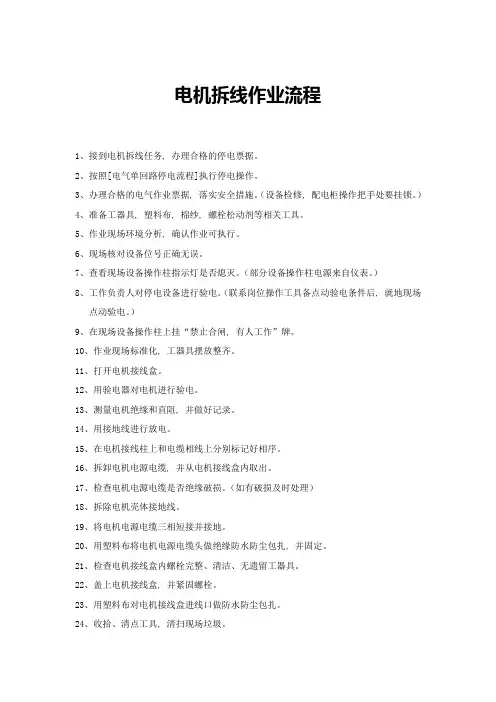

电机拆线作业流程1、接到电机拆线任务, 办理合格的停电票据。

2、按照[电气单回路停电流程]执行停电操作。

3、办理合格的电气作业票据, 落实安全措施。

（设备检修, 配电柜操作把手处要挂锁。

）4、准备工器具, 塑料布, 棉纱, 螺栓松动剂等相关工具。

5、作业现场环境分析, 确认作业可执行。

6、现场核对设备位号正确无误。

7、查看现场设备操作柱指示灯是否熄灭。

（部分设备操作柱电源来自仪表。

）8、工作负责人对停电设备进行验电。

（联系岗位操作工具备点动验电条件后, 就地现场点动验电。

）9、在现场设备操作柱上挂“禁止合闸, 有人工作”牌。

10、作业现场标准化, 工器具摆放整齐。

11、打开电机接线盒。

12、用验电器对电机进行验电。

13、测量电机绝缘和直阻, 并做好记录。

14、用接地线进行放电。

15、在电机接线柱上和电缆相线上分别标记好相序。

16、拆卸电机电源电缆, 并从电机接线盒内取出。

17、检查电机电源电缆是否绝缘破损。

（如有破损及时处理）18、拆除电机壳体接地线。

19、将电机电源电缆三相短接并接地。

20、用塑料布将电机电源电缆头做绝缘防水防尘包扎, 并固定。

21、检查电机接线盒内螺栓完整、清洁、无遗留工器具。

22、盖上电机接线盒, 并紧固螺栓。

23、用塑料布对电机接线盒进线口做防水防尘包扎。

24、收拾、清点工具, 清扫现场垃圾。

26、汇报相关工艺人员电机已拆线。

27、在登记本上登记。

电机接线作业流程接到电机接线任务, 现场查看该电机状态是否具备接线条件。

2、办理合格的电气作业票据, 检查安全措施。

（检查是否有突然来电的风险。

）3.准备工器具、塑料布、棉纱、螺栓松动剂等相关工具。

4、作业现场环境分析, 确认作业可执行。

5.现场核对设备位号正确无误。

6.查看现场设备操作柱指示灯是否熄灭。

（部分设备操作柱电源来自仪表。

）7、在现场设备操作柱上挂“禁止合闸, 有人工作”牌。

8、作业现场标准化, 工器具摆放整齐。

9、打开电机接线盒。

电机制造工艺1、电机制造工艺的特征和电机制造工艺的内容1.1 电机制造工艺是机械制造工业中的一部分，和一般机械制造工艺比较，电机制造工艺具有以下特征：1.2 电机制造工艺内容在电机制造中，同样的设计结构和同一批原材料所制成的产品，其质量往往有相差很大的现象（铁耗值相差可达40%，线圈绝缘耐压强度相差可达80%，电机的使用寿命相差好几倍。

）其所以如此，除原材料、外购件、外协件的因素外，一个重要的原因就是工艺不够完善或未认真按工艺规程加工。

（如：转子铸铝、转子加工、支架铆压、定子短路环铆压等等），在制造过程中所造成的缺陷，不是零部件检查时容易发觉出来的，如果将有缺陷的零部件用到产品上去，就会造成产品质量下降和使用寿命降低。

在当前电机品种的生产规模越来越大，自动化的程度越来越高，对所用电机的运行可靠性和质量稳定性的要求越来越严格。

因此，采用合理的工艺方案和工艺方法，并认真执行，是保证电机质量必备的主要条件。

生产量越来越大，采用专用的设备和专用的工装就越多，工艺工作越细致，则生产效率就越高，产品成本则越低，质量越稳定。

工艺工作是产品设计和车间生产的桥梁，工艺工作是将产品设计的意图通过工艺文件的形式传达给有关部门执行，如：工艺卡片、工艺守则、工艺过程卡片、产品工艺流程图等等。

2、电机制造常用材料2.1 常用材料种类：A.导磁材料——硅钢片如：50WW540～1300第1页B.导电材料——漆包线、铜圆线、铜扁线、纯铝、引接线、端子C.其它材料——支架用：08F钢板、锌合金、铝合金含油轴承滚珠轴承弹片：0Cr18Ni9主轴：GCr15、45、1Cr18Ni9Ti 、2Cr13、3Cr13等钼尼龙、塑料、绝缘材料等 2.2 导磁材料：A.无论直流或交流电机都是在磁场和电流的共同作用下工作的；B.直流电机中，磁场是恒定不变的；交流电机中，磁场是交变的，不固定的；C.在电机中，磁场的形成有二种基本形式：永久磁铁形成的恒定磁场和电磁铁形成的非交变或交变的磁场；D.当导体中有电流通过时，在导体周围就有磁场产生，当导体中电流方向改变时，其磁场也相应改变，通电导体所产生的磁场称为感应磁场，这种现象称为电磁感应现象；如下图：（可用右手螺旋法则判定感应磁场的方向）E.通电导体产生磁场的强弱直接与通过导体的电流强度有关，还与通电导体周围的导磁介质有关，在电流不变的情况下：.通电导体周围都是空气——磁场很弱，导磁能力低，导磁系数小。

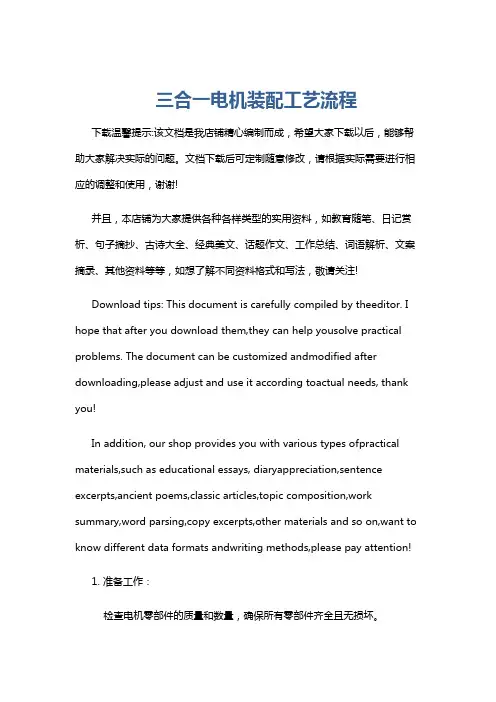

三合一电机装配工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作：检查电机零部件的质量和数量，确保所有零部件齐全且无损坏。

高压电机检修工艺及标准高压电机检修工艺在进行高压电机检修之前，应认真准备各项工作，制定检修计划和措施，明确任务和质量要求，安排好进度和准备检修所需材料、工具、备品以及检修场地、搬运道路和车辆等。

在交流电动机拆装检修过程中，需要注意以下工艺和质量要求：工艺：1.拆下电源线接头，检查电源线和引线接头情况，并将电缆接头短接。

质量要求：1.拆线时应做好标志，不损伤导线瓷瓶、电缆头和绝缘，引线盒部件应保管好。

检查电动机及电缆线鼻子应无变形、裂纹，无开焊及过热现象。

引线无断股现象且绝缘完好无过热。

引线和瓷瓶固定可靠，瓷瓶完好清洁无破损，接线柱板应固定牢固无裂纹、过热现象，接线盒及密封圈应完好无损。

2.检查法兰垫应完好无老化，密封应良好，否则应更换密封垫。

3.拆卸时，先在端盖接缝处打上记号，两侧端盖的记号不应相同。

拆下的定位销要做好记号，作到装复时原销原位。

拆端盖及内护板进要用人扶稳，不得伤及线圈及人员。

4.将各地脚螺丝和垫片做好记号，保管好并做好测量记录。

各元件。

5.各点气隙与平均值之差不大于平均值的5%。

6.电机解体前测量线圈绝缘电阻，并记录。

6KV电动机用2500V摇表，低压电机用500V摇表。

7.拆对轮及风扇时不得伤及轴中心孔。

8.抽转子时要监视好定、转子间隙，不得伤及铁心及线圈。

转子抽出后转子下面要垫干净的方木，轴颈要做好防锈处理并用胶皮包好防止伤害轴颈。

在进行电动机维护检修时，需要遵守以下规范：1.电动机各部件质量完好，包括外壳无缺陷，润滑油脂质量符合要求且不漏油，电机内部无积灰和油污，风道畅通。

1.1.4 电动机的外壳具有良好的防护能力和防爆性能，符合出厂标准和周围环境的要求。

1.1.5 定子和转子绕组以及铁芯没有老化、变色或松动现象，槽楔、端部垫块和绑线齐全且牢固。

1.1.6 定子和转子之间的间隙符合要求。

1.1.7 风扇叶片完好，角度适当且固定牢固。

1.1.8 外壳接地线良好且明显。

1.1.9 各部件的螺栓和螺母齐全紧固，符合正规要求。

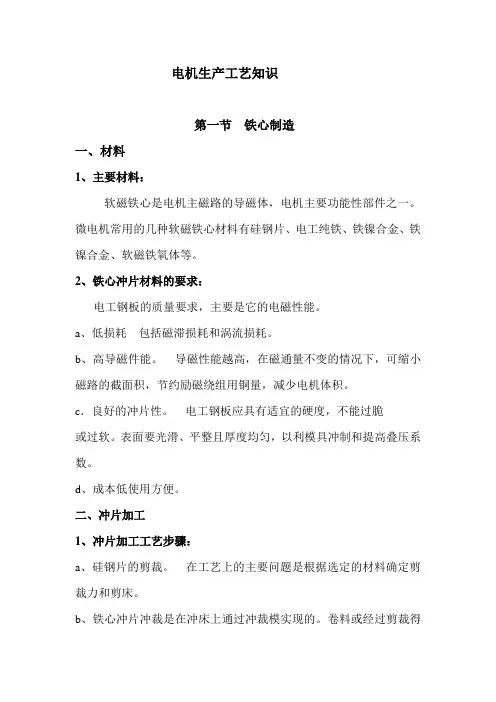

电机生产工艺知识 第一节 铁心制造 一、材料 1、主要材料： 软磁铁心是电机主磁路的导磁体，电机主要功能性部件之一。微电机常用的几种软磁铁心材料有硅钢片、电工纯铁、铁镍合金、铁镍合金、软磁铁氧体等。 2、铁心冲片材料的要求： 电工钢板的质量要求，主要是它的电磁性能。 a、低损耗 包括磁滞损耗和涡流损耗。 b、高导磁件能。 导磁性能越高，在磁通量不变的情况下，可缩小磁路的截面积，节约励磁绕组用铜量，减少电机体积。 c．良好的冲片性。 电工钢板应具有适宜的硬度，不能过脆 或过软。表面要光滑、平整且厚度均匀，以利模具冲制和提高叠压系数。 d、成本低使用方便。 二、冲片加工 1、冲片加工工艺步骤： a、硅钢片的剪裁。 在工艺上的主要问题是根据选定的材料确定剪裁力和剪床。 b、铁心冲片冲裁是在冲床上通过冲裁模实现的。卷料或经过剪裁得到的钢片条料，在冲床上经过冲模的冲裁即得到所需的冲片。根据所用冲裁模的不同，相应有单式冲裁、复式冲裁、多工序组合冲裁、级进式冲裁等。 c、毛刺及其消除。 冲模间隙过大，冲模安装不当或冲模刃口磨钝等，都会使冲片产生毛刺。 减小毛刺的基本措施是：在冲模制造时，严格控制凸凹模的间隙，而且要保证冲裁时有均匀的间隙；冲裁过程中，要保持冲模工作正常，经常检查毛刺的大小。 d、冲片的退火处理。 软磁材料在出厂时，有的已具有标准规定的磁性能。有的材料则需待加工后进行最后的退火处理才具有规定的磁性。 e、冲片加工的自动化：对大批量生产的微电机，冲片及铁心加工的自动化是提高生产效率、保证产品质量、 降低产品成本的重要途径。 采用高速自动冲床和多工位级进式冲模、使用卷料钢片连续冲裁，这是比较先进冲裁方式。 2、铁心冲片的质量检查： 冲片质量主要反映在四个方面： (1)冲片尺寸、形状的准确度。 (2)毛刺的大小。 (3)冲片绝缘层的质量。 (4)冲片的铁耗和导磁性能。由于冲片绝缘不是经常检查以及一般只检查冲片叠压后的铁心损耗，故冲片加工质量的检查，主要是冲片的尺寸精度与毛刺。 三、铁心压装 1、压叠分类： 由冲片构成铁心的方式又有叠装式、卷叠式和卷绕式等，其中叠装式铁心应用最广。根据冲片叠压连接与固定方式不同，叠装式又有压装、铆接、焊接、粘接、自动扣铆等多种。 2、工艺过程： 叠片式铁心的工艺过程一般包括：理片、称重或定片数、定位叠压固紧、固定、表面处理等。 3、铁心压装的技术要求 铁心压装的任务就是将一定数量的冲片理齐、压紧、固定成一个尺寸准确、外形整齐紧密适宜的整体。铁心压装后，应符合下列技术要求： a．铁心重量要符合规定，其偏差一般应不大于+3-1％。 铁心重量不足将使磁感应强度增高，导致电机铁耗增加，效率降低。 b．压力均匀和紧密度适宜。压力符合工艺参数。 铁心在机械振动、电磁和热力综合作用下，不应出现松动和变 形。对于外压装铁心，还要保证在运输中不致松动和变形。铁心过松，则一定长度内冲片数减少，不仅导磁截面不足，而且引起振动噪音； 如果压的过紧，使片间绝缘电阻降低，甚至损坏片间绝缘使铁耗剧增。压力不均，过紧处绝缘易损坏，过松处往往造成铁心松动。 c．几何尺寸准确，铁心总长度、槽形尺寸符合规定要求。 d、形状要求。铁心的同轴度应在规定的范围内。 e、铁心轴向中心线位置应符合规定要求，以保证定转于磁中心对称。 第二节 绕组制造 一、概述 绕组在通电工作成在加工制造过程中，都会受到机械的、电磁的作用力，还会受到热、化学腐蚀、有害气体、能量辐射等效应的综合作用。因此，关于绕组的材料．绝缘结构和制造工艺都有专门的要求。

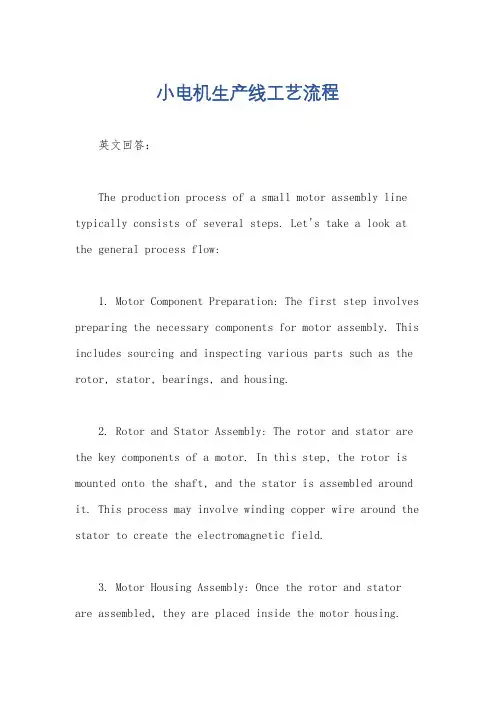

小电机生产线工艺流程英文回答：The production process of a small motor assembly line typically consists of several steps. Let's take a look at the general process flow:1. Motor Component Preparation: The first step involves preparing the necessary components for motor assembly. This includes sourcing and inspecting various parts such as the rotor, stator, bearings, and housing.2. Rotor and Stator Assembly: The rotor and stator are the key components of a motor. In this step, the rotor is mounted onto the shaft, and the stator is assembled around it. This process may involve winding copper wire around the stator to create the electromagnetic field.3. Motor Housing Assembly: Once the rotor and stator are assembled, they are placed inside the motor housing.The housing provides protection and support for theinternal components. It is usually made of metal or plastic.4. Bearing Installation: Bearings are essential for smooth operation and reduced friction of the motor. In this step, bearings are installed at appropriate positionswithin the motor housing.5. Wiring and Connection: The next step involves connecting the necessary wires to the motor components.This includes connecting the stator windings to the power supply and other electrical connections.6. Quality Testing: After the motor is fully assembled, it undergoes rigorous testing to ensure its functionality and performance. This may include tests for voltage, current, speed, and torque.7. Packaging and Labeling: Once the motor passes the quality tests, it is ready for packaging. The motor is carefully packaged to protect it during transportation and storage. Labels with important information such as modelnumber, specifications, and safety warnings are affixed to the packaging.8. Final Inspection: Before the motors are shipped out,a final inspection is conducted to ensure that all the motors meet the required standards and specifications. Any defective units are either repaired or rejected.中文回答：小电机生产线的工艺流程通常包括以下几个步骤：1. 电机零部件准备，首先需要准备电机组装所需的各种零部件。

交流电机绝缘规范及重绕工艺一、交流电机绝缘规范1、380V、B级绝缘、定子绕组绝缘规范（1）、电磁线和槽绝缘1）、中小型交流电动机定子绕组均采用散嵌软绕组，电磁线选用QZ-2型高强度聚酯漆包圆铜线，其绝缘漆膜比QZ-1型的较厚，所以都选用QZ—2型。

槽绝缘是采用复合绝缘材料，如DMDM或DMD、DMD+M等。

D表示聚酯纤维无纺布，M表示6020聚酯薄膜。

2）、槽绝缘厚度的选择。

JO2系列电动机按机座号不同其厚度不同，而Y系列电动机是按电动机中心高度不同而异，可按下表选择。

3）、相间绝缘材料和厚度与槽绝缘相同。

对于双层绕组的层间绝缘所用绝缘材料和厚度也与槽绝缘相同。

（2）、电动机槽楔采用引拔槽楔，或者用3240环氧酚醛层压玻璃布板槽楔。

槽绝缘厚度注:DMDM和DMD+M格中括号内数值是JO2系列原来的绝缘厚度。

（3）、绕组引接线采用ＪＢＱ型丁腈橡胶电缆，其接头用0.15mm 厚的醇酸玻璃布带或棸酯薄膜半叠包一层，外面再套醇酸玻璃、漆管一层。

如没有大规格的醇酸玻璃漆管，也可用醇酸玻璃布带半叠包两层，外用0.1mm厚的列碱玻璃纤维带半叠包一层。

（4）、端部绑扎采用聚酯纤维编织套管（或编织带），或者用无碱纤维带包扎。

对于中心高为80-132mm的电动机，定子绕组端部每两槽绑扎一道；中心高为160-280mm的电动机，每一槽绑扎一道。

对于中心高为180mm的2极电动机及中心高为200-280mm的2极和4极电动机,线圈鼻端用无碱玻璃丝带半叠包一层。

在有引线的一端应把电缆和接头处同时绑扎牢，必要时，应在此端增加绑扎道数。

（5）、槽楔推力对于ＭＤＭ槽楔，为244Ｎ；对于3240玻璃布板（2mm厚）槽楔，为247Ｎ。

2、00Ｖ、Ｂ级绝缘、定子分爿绕组的绝缘规范（1）、电磁线电磁线采用双玻璃丝包醇酸扁铜线（ＳＢＥＣＢ）绕制，如采用裸铜线绕制时，匝间要用0.08mm厚的无碱玻璃丝带半叠包一层，做为匝间绝缘。

（2）、线圈绝缘1）、同相线圈两边半排线圈的直线部分采用0.1mm厚的无碱玻璃丝带疏包一层，而半排线圈的端部是从直线的10-15mm处开始，用0.1mm厚的无碱玻璃丝带半叠包一层，包后浸1032绝缘漆。

电机线圈的绕制工艺电机线圈的绕制工艺主要包括以下步骤：1.准备材料：根据电机的型号和规格，选择合适的导线、绝缘材料、涨紧器等材料，并准备好所需的工具和设备，如匝数仪、绕线机、成型机等。

2.绕制线圈：将导线按照电机的规格和要求进行绕制，根据不同的电机类型和结构，可以采用不同的绕线方式和工艺，但一般都需要保证绕组的松紧度、均匀度和匝数等参数符合要求。

将线圈材料绕制在电机铁芯上，根据电机的要求和设计的线圈匝数，绕制成所需的形状和尺寸。

3.成型：绕制完成后，将绕组进行成型处理，使其成为电机所需的形状和结构。

4.检查线圈：使用匝数仪等工具检查线圈的匝数和绕制质量，确保线圈符合要求。

5.包扎绝缘：对绕制好的线圈进行包扎和绝缘处理，使用绝缘材料如黄蜡绸带等，对线圈进行包扎和固定，提高线圈的绝缘性能。

对成型后的绕组进行包扎，一般采用收缩带、黄蜡绸带等绝缘材料进行包扎，以增加绕组的绝缘性能和机械强度。

6.组装电机：将绕制好的线圈组装到电机铁芯上，按照电机的要求进行接线和固定，确保电机运行平稳。

7.检查验收：对组装好的电机进行全面检查和测试，确认电机符合要求，可以正常运行。

包扎完成后，使用匝数仪等工具进行检验，测量绕组的匝数、电阻等参数，判断绕组是否符合要求。

8.存放：绕组帮扎完成后，将电机整齐的放在存放线圈的工位器上，以备后续的加工和装配。

以上是电机线圈绕制工艺的一般流程，不同的电机类型和规格可能会略有差异，但总体上都需要保证绕组的松紧度、均匀度和匝数等参数符合要求，以提高电机的性能和寿命。

实际的绕制工艺可能会根据电机的不同规格和要求而有所不同。

需要在绕制过程中严格按照要求进行操作，确保电机的质量和性能符合要求。
