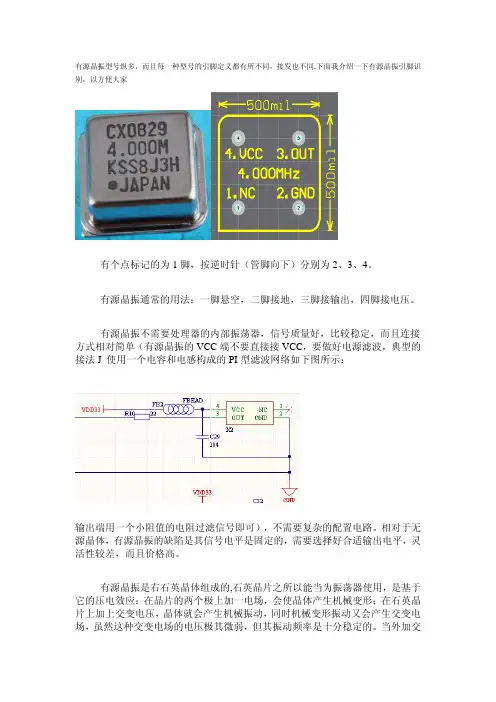

有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接发也不同,下面我介绍一下有源晶振引脚识

别，以方便大家

有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不需要处理器的内部振荡器，信号质量好，比较稳定，而且连接

方式相对简单（有源晶振的VCC端不要直接接VCC，要做好电源滤波，典型的

接法J 使用一个电容和电感构成的PI型滤波网络如下图所示：

输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无

源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵

活性较差，而且价格高。

有源晶振是右石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于

它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶

片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电

场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的

幅度将急剧增加，这种现象称为“压电谐振”。

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图3是一

个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2

构成LC电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，

调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方

波

《有源晶振引脚》 有源晶振与无源晶振

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音

箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的

晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名

称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，
