三极管的管型及管脚的判别

三极管的管型及管脚的判别
为了帮助读者迅速掌握测判方法，我们总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

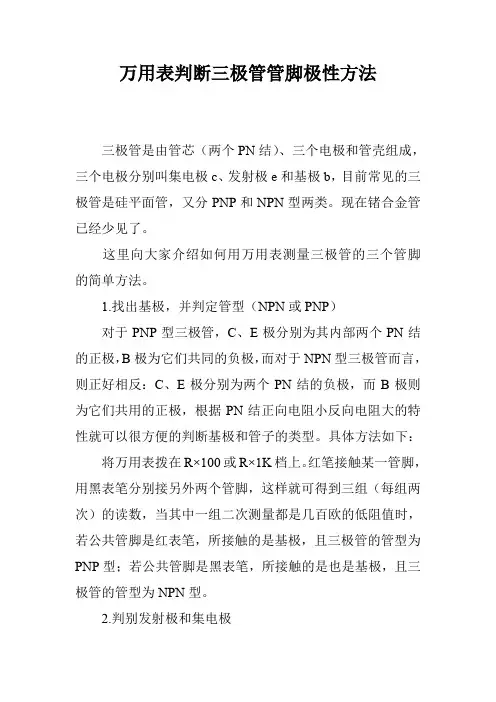

一、三颠倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b 极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c(参看图1、图3可知)。

四、测不出，动嘴巴
若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。

具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。

其中人体起到直流偏置电阻的作用，目的是使效果更加明显。

NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

NPN 是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即 VC > VB > VE
PNP 是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即 VC < VB < VE
1.如果输入一个高电平，而输出需要一个低电平时，首选择npn。

2.如果输入一个低电平，而输出需要一个低电平时，首选择pnp。

3.如果输入一个低电平，而输出需要一个高电平时，首选择npn。

4.如果输入一个高电平，而输出需要一个高电平时，首选择pnp。

N是英文单词native的缩写，P是positive的缩写，分别代表正、负。

N材料中导电的东西是电子、P材料中导电的是空穴。

用数字万用表测量三极管
（1）用数字万用表的二极管档位测量三极管的类型和基极b
判断时可将三极管看成是一个背靠背的PN结。

按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。

对NPN型管，基极是公共正极；对PNP型管则是公共负极。

因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。

（2）发射极e和集电极c的判断
利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MFE 基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e 孔中的管脚对调再看数据，数值大的说明管脚插对了。

（3）判别三极管的好坏
测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。

如果在测量中找不到公共b 极、该三极管也为坏管子。

（1）检查三极管的两个PN结。

我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。

当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。

被测三极管符合上述情况，说明这只三极管是好的。

（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。

用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e，看表的指示数值，这个阻值一般应大于几千欧，越大越好越小说明这只三极管稳定性越差。

（3）测量三极管的放大性能：分别用表笔接三极管的c和e看一下万用表的指
示数值，然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少，摆动越大说明这只管子的放大倍数越高。

外接电阻也可以用人体电阻代替，即用手捏住b和c.
三极管判别：
三极管在外观上是看不出是PNP还是NPN型的，只能按照型号来区分，例如9012是PNP，9013是NPN,中间的管脚不一定都是基极，一些日本管和欧洲管都是在边上的，判断管脚需要查手册或用万用表来判断，绝不能武断的作出判断，否则容易烧坏元器件，e、b、c三个电极测量办法如下：
①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN 管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当b 、C 之间接入偏置电阻,读出表头所示的阻值, 然后将两表笔反接重测。

若第一次测得的阻值比第二次小, 说明原假设成立, 因为c 、e 问电阻值小说明通过万用表的电流大, 偏置正常.
用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。

例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。

数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。

以上介绍的方法是比较简单的测试,要想进一步精确测试可以使用晶体管图示仪,它能十分清楚地显示出三极管的特性曲线及电流放大倍数等。

答案补充三极管的用途最为广泛，不能一一述说，几个简单的例子，根据型号何用途的不同，可以制作无触点电子开关，功率放大（音响等），信号放大（无线通信设备）等等，大规模集成电路主要器件就是三极管。

低频小功率硅管9013(NPN)、9012(PNP)，低噪声管9014(NPN)，高频小功率管9018(NPN) 8050 为硅材料NPN型三极管；8550 为硅材料PNP型三极管。
