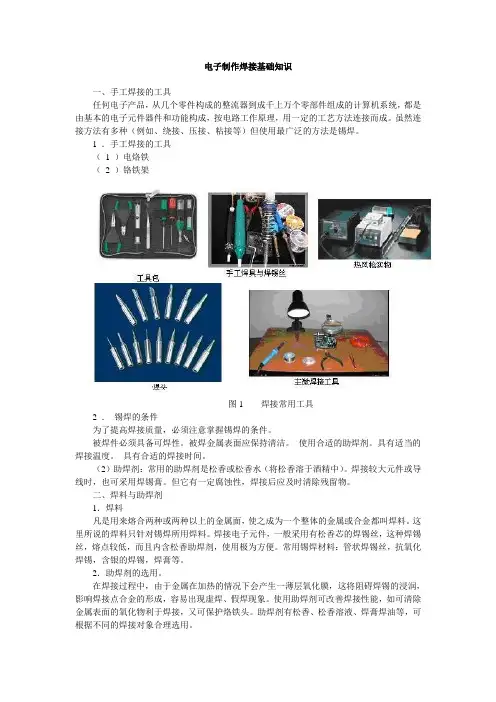

电子制作焊接基础知识
一、手工焊接的工具
任何电子产品，从几个零件构成的整流器到成千上万个零部件组成的计算机系统，都是由基本的电子元件器件和功能构成，按电路工作原理，用一定的工艺方法连接而成。虽然连接方法有多种（例如、绕接、压接、粘接等）但使用最广泛的方法是锡焊。
1 ．手工焊接的工具
（ 1 ）电烙铁
（ 2 ）铬铁架
图1 焊接常用工具
2 ． 锡焊的条件
为了提高焊接质量，必须注意掌握锡焊的条件。
被焊件必须具备可焊性。被焊金属表面应保持清洁。 使用合适的助焊剂。具有适当的焊接温度。 具有合适的焊接时间。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。
二、焊料与助焊剂
1．焊料
凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。焊接电子元件，一般采用有松香芯的焊锡丝，这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。常用锡焊材料：管状焊锡丝，抗氧化焊锡，含银的焊锡，焊膏等。
2．助焊剂的选用。
在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡的浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象。使用助焊剂可改善焊接性能，如可清除金属表面的氧化物利于焊接，又可保护烙铁头。助焊剂有松香、松香溶液、焊膏焊油等，可根据不同的焊接对象合理选用。 三、焊接常用辅助工具：尖嘴钳、偏口钳、镊子、小刀等，如图2 所示。
四、手工焊接工具电烙铁的使用
电烙铁是最常用的焊接工具。它分为内热式电烙铁和外热式两种。我们一般使用20W内热式电烙铁来进行电子元器件的焊接，其外形如图3所示。
图2焊接辅助工具（尖嘴钳偏口钳镊子小刀） 图3 内热式电烙铁
电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
手工焊接技术(一):手工焊接的工具
任何电子产品，从几个零件构成的整流器到成千上万个零部件组成的计算机系统，都是由基本的电子元件器件和功能构成，按电路工作原理，用一定的工艺方法连接而成。虽然连接方法有多种（例如、绕接、压接、粘接等）但使用最广泛的方法是锡焊。
1 ．手工焊接的工具
（ 1 ）电烙铁
（ 2 ）铬铁架
图1
2 ． 锡焊的条件
为了提高焊接质量，必须注意掌握锡焊的条件。
1. 被焊件必须具备可焊性。
2. 被焊金属表面应保持清洁。
3. 使用合适的助焊剂。
4. 具有适当的焊接温度。
5. 具有合适的焊接时间。
手工焊接技术(二):焊料与助焊剂
1 ．焊接材料
凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。
常用锡焊材料：
1. 管状焊锡丝
2. 抗氧化焊锡
3. 含银的焊锡 4. 焊膏
2 ．助焊剂的选用。
在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡的浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象。使用助焊剂可改善焊接性能。助焊剂有松香、松香溶液、焊膏焊油等，可根据不同的焊接对象合理选用。焊膏焊油等具有一定的腐蚀性，不可用于焊接电子元器件和电路板，焊接完毕应将焊接处残留的焊膏焊油等擦拭干净。元器件引脚镀锡时应选用松香作助焊剂。印制电路板上已涂有松香溶液的，元器件焊入时不必再用助焊剂。
手工焊接技术(三):手工焊接的注意事项
手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。因此，必须通过学习和实践操作练习才能熟练掌握。注意事项如下：
1. 手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于 20cm ，通常以 30cm 为宜。

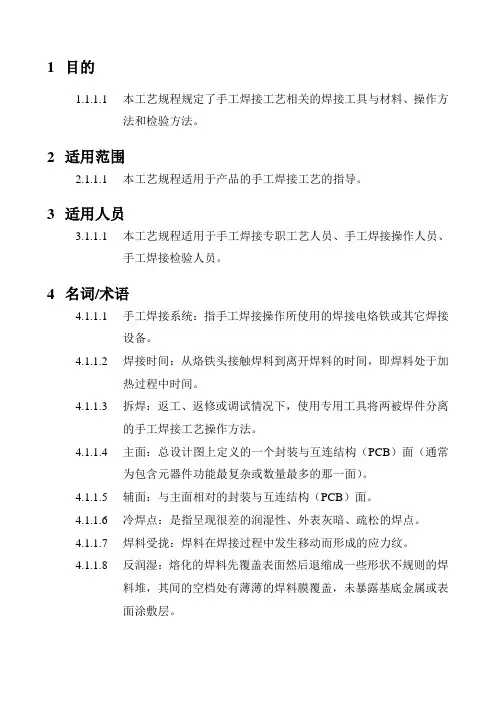

1 目的
1.1.1.1 本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方法和检验方法。
2 适用范围
2.1.1.1 本工艺规程适用于产品的手工焊接工艺的指导。
3 适用人员
3.1.1.1 本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检验人员。
4 名词/术语
4.1.1.1 手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接设备。
4.1.1.2 焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加热过程中时间。
4.1.1.3 拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离的手工焊接工艺操作方法。
4.1.1.4 主面：总设计图上定义的一个封装与互连结构（PCB）面（通常为包含元器件功能最复杂或数量最多的那一面）。
4.1.1.5 辅面：与主面相对的封装与互连结构（PCB）面。
4.1.1.6 冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。
4.1.1.7 焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。
4.1.1.8 反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表面涂敷层。 5 焊接工艺规范
5.1 焊接流程
检验焊前准备焊接设备
参数确认施焊清洗转下道 工序手工清洗/设备清洗返工/返修
/报废YN
5.2 焊接原理
5.2.1.1 手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完成的，被焊件未受任何损伤；图6-1是放大1000倍的焊点剖面。
图6-1 焊点剖面
5.3 手工焊接操作方法
5.3.1 电烙铁的握法
5.3.1.1 电烙铁的基本握法分为三种(图6-2)：
图6-2 电烙铁的握法
1) 反握法，用五指把电烙铁的柄握在掌内；此法适用于大功率电烙铁，焊接散热量大的被焊件；

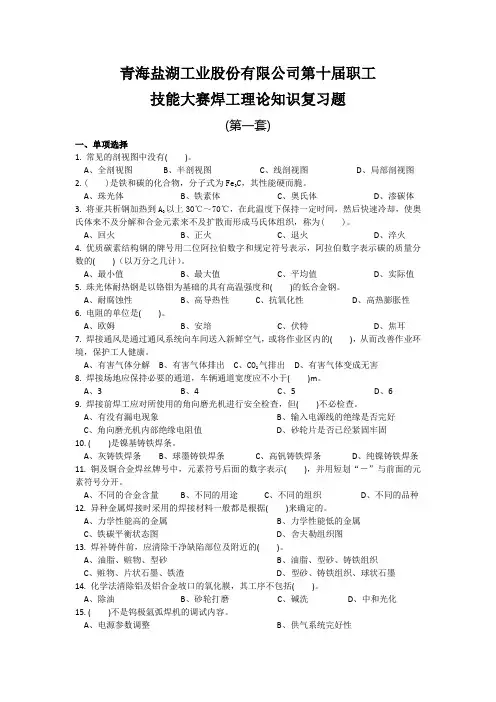

青海盐湖工业股份有限公司第十届职工
技能大赛焊工理论知识复习题
(第一套)
一、单项选择
1. 常见的剖视图中没有( )。
A、全剖视图 B、半剖视图 C、线剖视图 D、局部剖视图
2. ( )是铁和碳的化合物，分子式为Fe3C，其性能硬而脆。
A、珠光体 B、铁素体 C、奥氏体 D、渗碳体
3. 将亚共析钢加热到A3以上30℃～70℃，在此温度下保持一定时间，然后快速冷却，使奥氏体来不及分解和合金元素来不及扩散而形成马氏体组织，称为( )。
A、回火 B、正火 C、退火 D、淬火
4. 优质碳素结构钢的牌号用二位阿拉伯数字和规定符号表示，阿拉伯数字表示碳的质量分数的( )（以万分之几计）。
A、最小值 B、最大值 C、平均值 D、实际值
5. 珠光体耐热钢是以铬钼为基础的具有高温强度和( )的低合金钢。
A、耐腐蚀性 B、高导热性 C、抗氧化性 D、高热膨胀性
6. 电阻的单位是( )。
A、欧姆 B、安培 C、伏特 D、焦耳
7. 焊接通风是通过通风系统向车间送入新鲜空气，或将作业区内的( )，从而改善作业环境，保护工人健康。
A、有害气体分解 B、有害气体排出 C、CO2气排出 D、有害气体变成无害
8. 焊接场地应保持必要的通道，车辆通道宽度应不小于( )m。
A、3 B、4 C、5 D、6
