PCB板的焊接基础知识

PCB板的焊接基础知识1. PCB板焊接的原理和目的PCB（Printed Circuit Board，印刷电路板）焊接是将电子元器件固定在电路板上的过程，主要通过焊接使电子元器件与电路板的导线连接，以实现电路的功能。

焊接的目的是确保元器件和导线之间的稳固连接，以提供可靠的电气连接和机械支撑。

PCB板焊接是电子制造工艺中重要的一环，对于电子设备的性能和可靠性有着重要的影响。

2. PCB板焊接的方法PCB板焊接的方法主要包括手工焊接和自动化焊接两种。

2.1 手工焊接手工焊接是在组装线性较小的电子产品时常用的焊接方法。

它需要操作者手动将焊锡融化并涂抹在元器件引脚和导线之间，然后利用焊接铁将焊锡熔化与引脚和导线连接。

手工焊接的优点是灵活性高，适用于小批量生产和维修，但需要操作者具备一定的技术水平和经验。

2.2 自动化焊接自动化焊接是利用专用设备进行焊接的方法，适用于大批量生产。

常见的自动化焊接方法包括波峰焊接、表面贴装技术（SMT）、无铅焊接等。

2.2.1 波峰焊接波峰焊接是一种通过波峰焊机将已经涂上焊锡膏的PCB板放置在预热的熔锡浪花中，使焊锡融化并与元器件引脚和导线连接的方法。

波峰焊接的优点是快速、高效，适用于中大型电子产品的生产，但需要提前进行工程设计和调试。

2.2.2 表面贴装技术（SMT）表面贴装技术（Surface Mount Technology，SMT）是利用贴装机将元器件直接贴装在PCB板的表面上，并通过熔锡融化与导线焊接的方法。

SMT技术具有体积小、重量轻、电性能好等优点，适用于高集成度、小型化的电子产品。

2.2.3 无铅焊接无铅焊接是为了满足环保要求而发展起来的一种焊接技术。

传统的焊锡中常含有有毒物质铅，对环境和人体造成危害。

无铅焊接是使用无铅焊锡替代传统焊锡，以减少对环境的污染。

无铅焊接技术已经成为国际上流行的焊接方法。

3. PCB板焊接的注意事项在进行PCB板焊接时，需要注意以下几点：3.1 温度控制焊接过程中的温度控制非常重要，过高的温度会导致焊板变形、元器件损坏，过低的温度则会影响焊接质量。

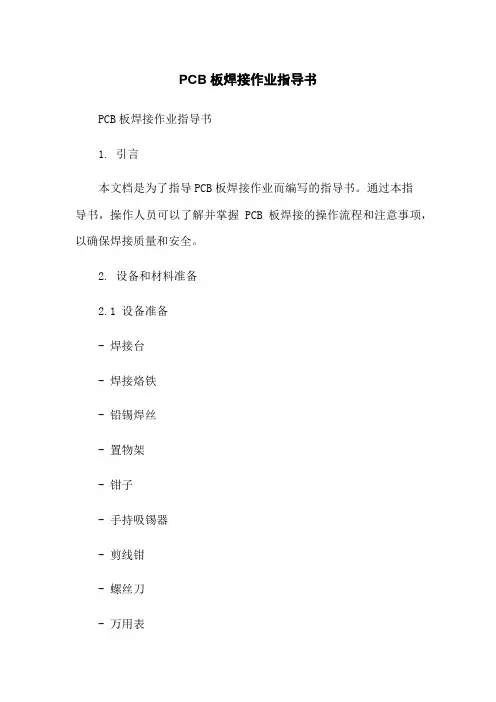

PCB板焊接作业指导书PCB板焊接作业指导书1. 引言本文档是为了指导PCB板焊接作业而编写的指导书。

通过本指导书，操作人员可以了解并掌握PCB板焊接的操作流程和注意事项，以确保焊接质量和安全。

2. 设备和材料准备2.1 设备准备- 焊接台- 焊接烙铁- 铅锡焊丝- 置物架- 钳子- 手持吸锡器- 剪线钳- 螺丝刀- 万用表- PCB板支架2.2 材料准备- PCB板- 元件（电阻、电容、二极管等）- 连接线（导线、排线）3. 焊接准备3.1 环境准备- 保持工作区干燥和整洁- 避免操作台上存在杂物和液体，以免影响焊接质量和安全3.2 安全准备- 确保操作人员穿戴好防静电手套，以防止静电对元件和PCB 板造成损坏- 确保操作人员了解烙铁的工作原理和正确使用方法，避免烫伤和火灾等意外事故4. 焊接操作流程4.1 准备工作- 将PCB板固定在焊接台上，并使用支架支撑好- 预热烙铁，使其达到适宜的工作温度（一般为300°C）- 准备好需要焊接的元件和连接线4.2 元件焊接- 根据PCB板上的焊点布局图，确定元件的位置- 将元件放置在对应的焊点上，注意方向和位置的准确性- 使用钳子固定元件，防止其移动和倾斜- 用烙铁将铅锡焊丝熔化，轻轻触碰焊点和元件引脚，使其焊接在一起- 检查焊点是否均匀、光滑，无焊锡球和冷焊现象4.3 连接线焊接- 按照设计要求，将连接线焊接到对应的焊点上- 确保连接线与焊点之间的接触良好，无松动和虚焊现象- 检查焊点是否均匀、光滑，无焊锡球和冷焊现象5. 检查和测试- 使用万用表测量焊点和连接线的连通性，确保焊接质量- 检查PCB板上是否存在短路和断路现象- 进行外观检查，确保焊点整齐、光滑，并且没有焊锡溅渣6. 清理和整理- 清理焊接台和工作区，将碎焊锡和垃圾清理干净- 将使用的工具和材料进行整理和归位，确保工作台整洁有序附件：本文档无附件。

法律名词及注释：1. 静电 - 静电是指物体带有静止电荷的现象，通常会对电子元器件造成损坏。

PCB电路板的手工焊接要点1.工具准备：在进行手工焊接前，首先要准备好所需的工具。

常用的焊接工具有：焊台、焊锡、焊笔、焊膏、垫片、剪刀、镊子、吸锡线等。

2.焊接前的准备工作：在进行手工焊接之前，需要做一些准备工作。

首先要确保焊台的正常工作，可将焊台温度调节到合适的范围。

然后检查所需焊接的元件和电路板是否齐全，并根据焊接图纸确定元件的正确位置。

3.确定焊接顺序：在焊接之前，应根据焊接图纸确定焊接的顺序。

通常情况下，焊接的顺序是从低矮元件到高矮元件，从内部元件到外部元件，从冷部件到热部件。

4.动手焊接：开始焊接之前，要先预热焊台，使其达到一定的温度。

然后把焊锡块插入焊笔的把手中，使其加热溶化。

注意焊锡的融点不要过高，一般为183℃。

当焊台温度达到预定温度时，将焊笔轻轻地沾到焊锡上，使其溶化。

5.手法：（1）焊接电路板时，要用剪刀等工具将焊锡剪成适当的长度；（2）用镊子捻住焊锡，使焊锡沾满焊锡头；（3）用焊锡头去加热焊点，熔化焊点后往焊点上增加一定的焊锡；（4）焊点上应留有胶水和内压伸的余地；（5）焊锡应均匀填满焊点，但不得多余。

6.注意事项：（1）不要让焊点发黄，以防焊点出现腐蚀的现象；（2）不要让焊锡产生泡沫，以防产生不良的焊点；（3）在焊接时要再轻再轻，不要用力过猛，以免烧坏元器件；（4）在焊接时要均匀加热，焊点要饱满，不得有斑点、不流畅、不漏料现象；（5）焊接完成后，要及时清理焊渣和垃圾；（6）焊接过程中要注意保护眼睛，避免受到焊渣的伤害。

7.检查与测试：焊接完成后，应对焊点进行检查。

用万用表或测试仪器对电路板进行测试，确认焊点的连接情况和电路的正常工作。

总结：PCB电路板的手工焊接要点主要包括准备工作、焊接顺序的确定、焊接手法、注意事项等。

掌握这些要点，能够提高手工焊接的质量和可靠性，保证电路板的正常工作和使用寿命。

电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。

因此必须要将之除去。

氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。

1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。

所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。

因此绝对需要在适当的温度范围之内加热。

1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。

2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。

2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。

3）不可用粗糙面之物体磨擦烙铁头。

4）不可使用含氯或酸之助焊剂。

5）不可加任何化合物于沾锡面。

6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。

2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

PCB电路板的手工焊接技术引言PCB（Printed Circuit Board）电路板是现代电子产品中常见的组成部分，它起到了将电子元器件连接在一起并实现特定功能的重要作用。

在PCB制造过程中，焊接技术被广泛应用，手工焊接技术是其中一种常见的焊接方法。

本文将介绍PCB电路板手工焊接的基本概念、所需工具和材料、焊接步骤以及一些注意事项。

手工焊接的基本概念手工焊接是通过将焊锡融化后涂抹在电子元器件和PCB电路板上，形成可靠连接的过程。

它是在制造大量PCB板的自动化工艺出现之前，人工完成PCB电路板焊接的一种方法。

所需工具和材料1.电子元器件：包括电阻、电容、晶体管等。

2.PCB电路板：可以自行设计并打印，也可以购买现成的PCB板。

3.焊锡：选择适宜的焊锡线，通常使用的是60/40的焊锡线。

4.电烙铁：选择功率适中的电烙铁，常见的是30W-50W的电烙铁。

5.磁吸台：用于固定PCB板，保持稳定。

6.镊子：用于握取和调整元器件的位置。

7.酒精棉：用于清洁焊接区域表面。

焊接步骤1.准备工作：将所有所需的工具和材料整理好，清洁工作台，并确保所有元器件和PCB板没有损坏。

2.安装元器件：根据PCB板设计图纸，将各个元器件按照对应位置插入PCB板。

可以使用镊子帮助握取和调整元器件位置。

3.固定PCB板：将PCB板放在磁吸台上，使其保持水平并固定在一个位置上。

4.烙铁预热：将电烙铁插入插座并预热至适宜的温度，通常为250-350°C。

5.准备焊锡：将焊锡线从卷上拉出适量，剪断并插入焊锡台。

将焊锡台放在磁吸台旁边，以便操作时能方便取用。

6.焊接元器件：首先将烙铁端放在焊锡台上擦拭干净，然后用烙铁加热所需焊接的元器件脚和PCB板焊盘。

一般情况下，将烙铁加热焊盘上的焊锡，等到焊锡完全融化时再将焊锡线与焊盘交汇处接触，使焊锡覆盖整个焊盘。

7.清洁和整理：完成焊接后，用酒精棉或棉签清洁焊接区域，确保焊接处干净无杂质。

电路板板焊接工艺和流程1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。

1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。

2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。

2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。

2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。

2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。

2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。

2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。

2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。

2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。

3.1.2对已经存在的静电积累应迅速消除掉，即时释放。

3.2静电防护方法3.2.1泄漏与接地。

对可能产生或已经产生静电的部位进行接地，提供静电释放通道。

采用埋地线的方法建立“独立”地线。

3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。

常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。

同时应方便焊接和有利于元器件焊接时的散热。

4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。

PCB板焊接作业指导书PCB板焊接作业指导书⒈引言本文档旨在提供一份详细的PCB板焊接作业指导书，以确保焊接作业的顺利进行和高质量的焊接结果。

本指导书适用于所有涉及PCB板焊接的工作任务。

⒉焊接准备⑴材料准备在进行焊接之前，必须确保所有需要的焊接材料齐全并处于良好状态。

这些材料包括焊接锡丝、焊接膏、酒精清洁剂、溶媒和其他辅助工具。

⑵设备准备请确保焊接设备处于正常工作状态，并进行必要的维护。

焊接设备包括焊接笔、焊接台、温控设备、通风设备等等。

⒊工作环境准备⑴空气质量检查在进行焊接之前，请确保工作环境中的空气质量良好。

可以使用合适的空气净化设备或打开窗户通风。

⑵工作台准备请准备一个整洁、稳定的工作台，确保焊接区域没有杂物，并提供足够的工作空间以便于操作。

⒋焊接步骤⑴确认焊接指令在进行焊接之前，请确保您已经获得了正确的焊接指令和图纸，以便于了解焊接的要求和规范。

⑵清洁PCB板使用酒精清洁剂轻轻擦拭PCB板表面，确保其干净无尘。

⑶准备焊接锡丝和焊接膏根据焊接指令的要求，准备好适量的焊接锡丝和焊接膏，并将其放置在易于取用的位置。

⑷热同步焊接将焊接笔的温度设定为适当的温度，将加热笔头与焊接锡丝接触，使焊接锡丝熔化后在所需焊接位置上均匀涂抹焊接膏。

然后，将焊接笔头与PCB板焊点接触，使焊接锡丝与焊点接触，完成焊接。

⑸检查焊接质量在完成焊接后，请检查焊点的质量。

焊点应该均匀、光滑，没有冷焊、嵌入和气孔等缺陷。

⒌安全注意事项⑴避免触电在进行焊接之前，请确保所有设备接线正确，避免触电的风险。

⑵避免烫伤焊接过程中，焊接设备和焊接笔头会变得非常热。

请小心避免烫伤，必要时使用防烫手套和其他个人防护设备。

⒍附件本文档所涉及的附件包括：- 焊接指令和图纸- 焊接材料清单附件：[]⒎法律名词及注释⑴焊接：通过熔化热源和填充材料，将被连接材料连接在一起的工艺。

⑵ PCB板：Printed Circuit Board的缩写，指印刷电路板。

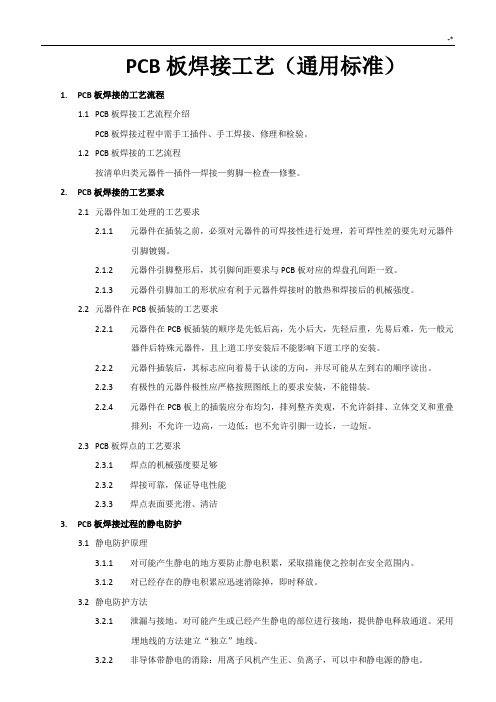

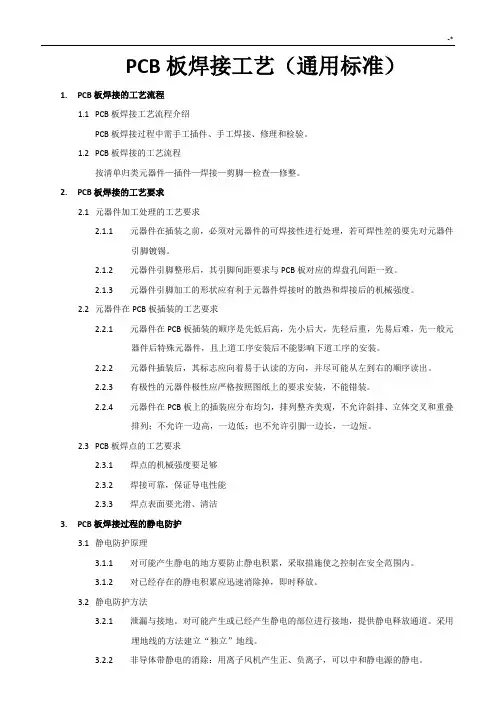

PCB板焊接工艺（通用标准）1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。

1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。

2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。

2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。

2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。

2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。

2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。

2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。

2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。

2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。

3.1.2对已经存在的静电积累应迅速消除掉，即时释放。

3.2静电防护方法3.2.1泄漏与接地。

对可能产生或已经产生静电的部位进行接地，提供静电释放通道。

采用埋地线的方法建立“独立”地线。

3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。

4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。

同时应方便焊接和有利于元器件焊接时的散热。

4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。
