第1篇
一、项目背景
随着我国经济的快速发展，桥梁工程在交通运输、城市建设等领域发挥着越来越重要的作用。桥梁工程的建设周期长、投资大、技术要求高，传统的设计和施工方法已无法满足现代桥梁工程的需求。BIM（Building Information Modeling）技术作为一种新型的建筑信息化技术，在桥梁工程中的应用越来越广泛。为了提高桥梁工程的建设效率、降低成本、保证质量，本方案提出了一套适用于桥梁工程的BIM实施方案。
二、BIM技术在桥梁工程中的应用优势
1. 提高设计效率：BIM技术可以将桥梁工程的设计信息进行数字化、可视化处理，使设计人员能够快速、准确地获取设计信息，提高设计效率。
2. 优化设计方案：通过BIM技术，设计人员可以模拟桥梁工程的施工过程，预测可能出现的问题，从而优化设计方案，降低施工风险。
3. 精细化施工管理：BIM技术可以将桥梁工程的施工信息进行数字化、可视化处理，为施工人员提供准确的施工指导，提高施工效率。
4. 节约资源：BIM技术可以帮助桥梁工程实现资源的优化配置，降低资源浪费，提高经济效益。
5. 保障工程质量：通过BIM技术，可以实时监控桥梁工程的施工过程，及时发现并解决问题，确保工程质量。
三、桥梁工程BIM实施方案
1. BIM模型建立
（1）收集资料：收集桥梁工程的相关资料，包括地质勘察报告、设计图纸、施工方案等。
（2）建立模型：根据收集的资料，利用BIM软件建立桥梁工程的BIM模型，包括桥梁主体结构、附属设施、周边环境等。
（3）模型细化：对BIM模型进行细化，包括材料、尺寸、连接方式等，确保模型的准确性和完整性。
2. 设计阶段应用 （1）碰撞检测：利用BIM模型进行碰撞检测，避免设计阶段的错误和冲突。
（2）方案优化：根据碰撞检测结果，对设计方案进行优化，提高设计质量。
（3）施工模拟：利用BIM模型进行施工模拟，预测施工过程中的风险，提前制定应对措施。

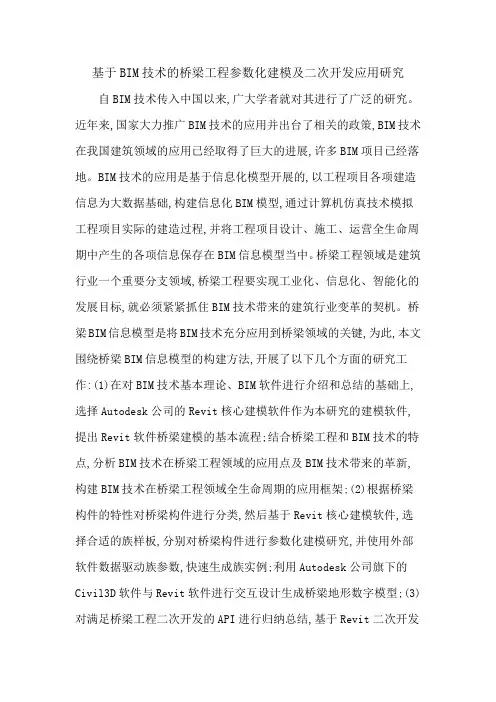

基于BIM技术的桥梁工程参数化建模及二次开发应用研究
自BIM技术传入中国以来,广大学者就对其进行了广泛的研究。近年来,国家大力推广BIM技术的应用并出台了相关的政策,BIM技术在我国建筑领域的应用已经取得了巨大的进展,许多BIM项目已经落地。BIM技术的应用是基于信息化模型开展的,以工程项目各项建造信息为大数据基础,构建信息化BIM模型,通过计算机仿真技术模拟工程项目实际的建造过程,并将工程项目设计、施工、运营全生命周期中产生的各项信息保存在BIM信息模型当中。桥梁工程领域是建筑行业一个重要分支领域,桥梁工程要实现工业化、信息化、智能化的发展目标,就必须紧紧抓住BIM技术带来的建筑行业变革的契机。桥梁BIM信息模型是将BIM技术充分应用到桥梁领域的关键,为此,本文围绕桥梁BIM信息模型的构建方法,开展了以下几个方面的研究工作:(1)在对BIM技术基本理论、BIM软件进行介绍和总结的基础上,选择Autodesk公司的Revit核心建模软件作为本研究的建模软件,提出Revit软件桥梁建模的基本流程;结合桥梁工程和BIM技术的特点,分析BIM技术在桥梁工程领域的应用点及BIM技术带来的革新,构建BIM技术在桥梁工程领域全生命周期的应用框架;(2)根据桥梁构件的特性对桥梁构件进行分类,然后基于Revit核心建模软件,选择合适的族样板,分别对桥梁构件进行参数化建模研究,并使用外部软件数据驱动族参数,快速生成族实例;利用Autodesk公司旗下的Civil3D软件与Revit软件进行交互设计生成桥梁地形数字模型;(3)对满足桥梁工程二次开发的API进行归纳总结,基于Revit二次开发流程对Revit软件进行二次开发研究;通过Revit API外部应用的方式,开发Revit桥梁Ribbon界面,通过Revit API外部命令的方式,实现桥梁建模及相关应用的功能命令;(4)通过桥梁工程实例BIM信息模型的创建,验证了该建模方法的可行性;通过该BIM模型后续的工程应用,验证了该BIM模型的精度及信息集成的广度完全满足工程的应用需求。
BIM（Building Information Modeling，建筑信息模型）技术在桥梁施工中的应用可以提供许多优势和便利。以下是一些常见的BIM技术在桥梁施工中的应用：
1. 桥梁设计优化：BIM可以创建详细的三维模型，帮助设计师更好地理解和可视化桥梁结构。通过BIM，设计师可以进行桥梁结构的模拟和分析，优化设计方案，提高结构的效能和安全性。
2. 碰撞检测和冲突解决：BIM可以在施工前模拟桥梁结构的组装和施工过程，发现可能存在的碰撞和冲突问题。这可以帮助施工团队提前解决潜在问题，减少施工中的错误和修复成本。
3. 施工进度管理：BIM可以将桥梁施工的时间计划与三维模型相结合，创建4D模型（即将时间维度加入三维模型）。施工团队可以通过可视化的方式了解施工进度，并进行进度优化和协调。
4. 材料和资源管理：BIM可以将桥梁施工所需的材料和资源信息集成到模型中。这有助于施工团队精确地进行物料订购和资源管理，减少浪费和成本。
5. 施工过程可视化和协调：BIM可以生成虚拟现实（VR）模型，帮助施工团队更好地可视化桥梁施工过程。通过VR模型，施工人员可以模拟操作、协调施工流程，并提前发现潜在问题。
6. 维护和管理：BIM可以在桥梁建设完成后用于维护和管理阶段。通过将维护计划和维护记录与模型集成，可以更有效地进行桥梁的日常维护和管理。
总而言之，BIM技术在桥梁施工中的应用可以提供更高效、更精确和更可持续的施工过程。它可以帮助提高桥梁设计的质量、施工的安全性，减少错误和成本，并提供更好的管理和维护。
文/中交公路规划设计院有限公司 吴宏波 刘清 王昆鹏
新疆龙口一号大桥刚构桥方案新疆龙口一号大桥拱桥方案桥梁工程全生命周期中BIM技术的研究和应用
近年来，BIM（Building Information Modeling）技术在公路建设和养护中开始受到广泛重视并开始试点应用。与建筑、市政、铁路领域相比，公路领域开展BIM研究和应用较晚，但是发展势头迅猛。2014年，中交集团立项特大科研项目，组织集团重点企业进行技术攻关。BIM技术在项目上的应用，已经从最初的重点集中于规划设计阶段的方案展示、碰撞检查、三维模型制作，逐步发展到施工进度、质量管理和成本管理，再到运维阶段的建养一体化管养平台，逐步展示出通过BIM技术手段在工程全生命周期实现信息传递、共享、使用带来的巨大效益。中交公路规划设计院有限公司（简称“中交公规院”）与公路长大桥建设国家工程研究中心依托重点桥梁项目，对BIM技术在工程全生命周期中进行了研究和应用，目前已形成一整套应用流程。规划设计阶段BIM技术应用地形地质模型及结构模型桥梁规划设计阶段，主要工作在于建立桥址处及道路沿线地形和地质模型，以及桥梁结构模型。首先是建立地形模型，目前实现获取地形模型所需图像信息的方式主要有卫星图片、航拍、无人机拍摄、激光扫描等。卫星图片是最容易获取的信息，但是因卫星图片精度的限制（目前，民用卫星图片精度是平面精度10米、垂直精度5米），这样形成的地形模型精度无法达到工程要求。航拍、无人机拍照、激光扫描，在精度上都可以达到工程要求。实际应用表明，对于如基坑开挖防护等小范围地形抽模，旋翼式小型无人机即可胜任，但是如高速公路等大范围地形建模工作，大型固定翼无人机是更好的选择。通过将工程模型与场地模型相结合，可以在投标和方案研究阶段非常直观方便地选择和责任编辑/赵晓夏 美术编辑/李仪灵 68 China Highway行业·建设 INDUSTRY优化工程方案。中交公规院完成了新疆龙口一号大桥刚构桥方案和拱桥方案的比较。工程的总体方案基本确定后，往往要优化结构细节，这时采用虚拟现实（VR）技术是一个很有竞争力的做法，VR技术强大的显示能力，能够让业主直观感受到设计方案的真实效果。中交公规院负责设计的大连湾跨海大桥，应业主要求对比多种倾斜角度（0度、5度、7度）的桥塔方案，采用VR技术向业主方案汇报时，直观地展示了各种倾斜角度的桥塔在车行和船行两个视角下的视觉效果，使业主迅速敲定最终设计方案。目前，该项技术同样在西江大桥等多座大桥的方案展示中得到应用。参数化建模参数化建模是BIM设计的趋势。通过建立土木工程结构的标准构件库（如箱梁、桥塔、墩身、基础等），可实现快速参数化建模。同时，符合规则的标准化建模方式是实现下文所述设计计算一体化的关键。标准构件库（族库）随着工程实例的增加而不断完善，最终会成为一个单位的核心竞争力之一。尤其在方案研究阶段，丰富的族库可以非常高效地完成方案比选工作。碰撞检查碰撞检查是BIM技术的一个突出优势，主要分几何碰撞和时间流程碰撞两类。在设计阶段主要针对的是几何碰撞，对于桥梁设计而言，主要是结构的碰撞、钢筋及预应力筋的碰撞、机电管
