扭杆弹簧知识

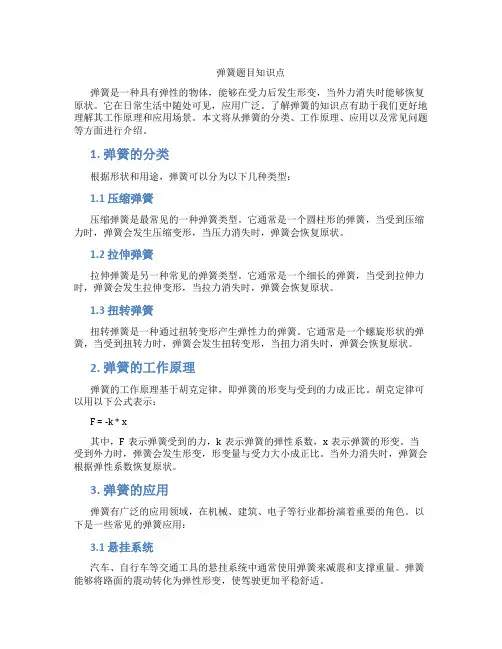

弹簧题目知识点弹簧是一种具有弹性的物体，能够在受力后发生形变，当外力消失时能够恢复原状。

它在日常生活中随处可见，应用广泛。

了解弹簧的知识点有助于我们更好地理解其工作原理和应用场景。

本文将从弹簧的分类、工作原理、应用以及常见问题等方面进行介绍。

1. 弹簧的分类根据形状和用途，弹簧可以分为以下几种类型：1.1 压缩弹簧压缩弹簧是最常见的一种弹簧类型。

它通常是一个圆柱形的弹簧，当受到压缩力时，弹簧会发生压缩变形，当压力消失时，弹簧会恢复原状。

1.2 拉伸弹簧拉伸弹簧是另一种常见的弹簧类型。

它通常是一个细长的弹簧，当受到拉伸力时，弹簧会发生拉伸变形，当拉力消失时，弹簧会恢复原状。

1.3 扭转弹簧扭转弹簧是一种通过扭转变形产生弹性力的弹簧。

它通常是一个螺旋形状的弹簧，当受到扭转力时，弹簧会发生扭转变形，当扭力消失时，弹簧会恢复原状。

2. 弹簧的工作原理弹簧的工作原理基于胡克定律，即弹簧的形变与受到的力成正比。

胡克定律可以用以下公式表示：F = -k * x其中，F表示弹簧受到的力，k表示弹簧的弹性系数，x表示弹簧的形变。

当受到外力时，弹簧会发生形变，形变量与受力大小成正比。

当外力消失时，弹簧会根据弹性系数恢复原状。

3. 弹簧的应用弹簧有广泛的应用领域，在机械、建筑、电子等行业都扮演着重要的角色。

以下是一些常见的弹簧应用：3.1 悬挂系统汽车、自行车等交通工具的悬挂系统中通常使用弹簧来减震和支撑重量。

弹簧能够将路面的震动转化为弹性形变，使驾驶更加平稳舒适。

3.2 手表发条机械手表中使用的发条就是一种扭转弹簧。

发条能够储存能量，并通过释放能量驱动手表的机械运动。

3.3 玩具弹簧弹簧在玩具中也有广泛的应用，例如弹簧弹跳球、弹簧发条玩具等。

这些玩具利用弹簧的弹性能力实现各种有趣的动作和效果。

4. 弹簧的常见问题在使用弹簧的过程中，我们可能会遇到一些常见的问题。

以下是一些常见的弹簧问题及解决方法：4.1 弹簧断裂弹簧在长时间使用或外力过大的情况下可能会发生断裂。

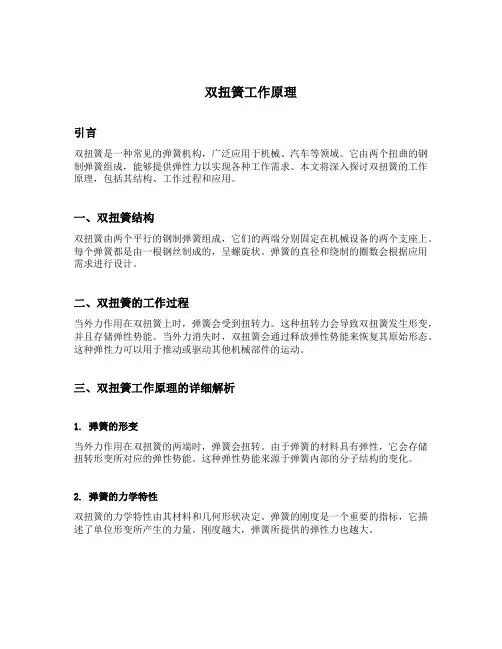

双扭簧工作原理引言双扭簧是一种常见的弹簧机构，广泛应用于机械、汽车等领域。

它由两个扭曲的钢制弹簧组成，能够提供弹性力以实现各种工作需求。

本文将深入探讨双扭簧的工作原理，包括其结构、工作过程和应用。

一、双扭簧结构双扭簧由两个平行的钢制弹簧组成，它们的两端分别固定在机械设备的两个支座上。

每个弹簧都是由一根钢丝制成的，呈螺旋状。

弹簧的直径和绕制的圈数会根据应用需求进行设计。

二、双扭簧的工作过程当外力作用在双扭簧上时，弹簧会受到扭转力。

这种扭转力会导致双扭簧发生形变，并且存储弹性势能。

当外力消失时，双扭簧会通过释放弹性势能来恢复其原始形态。

这种弹性力可以用于推动或驱动其他机械部件的运动。

三、双扭簧工作原理的详细解析1. 弹簧的形变当外力作用在双扭簧的两端时，弹簧会扭转。

由于弹簧的材料具有弹性，它会存储扭转形变所对应的弹性势能。

这种弹性势能来源于弹簧内部的分子结构的变化。

2. 弹簧的力学特性双扭簧的力学特性由其材料和几何形状决定。

弹簧的刚度是一个重要的指标，它描述了单位形变所产生的力量。

刚度越大，弹簧所提供的弹性力也越大。

3. 双扭簧的恢复力当外力消失时，双扭簧会通过释放存储的弹性势能来恢复其原始形态。

这种恢复力可以用于推动其他机械部件的运动，如自行车的踏板。

4. 双扭簧的工作范围双扭簧可以在不同的工作范围内工作，可以通过选择不同的弹簧材料、直径和绕制的圈数来调整其力学特性。

这使得双扭簧可以被广泛应用于各种机械和汽车设备。

四、双扭簧的应用双扭簧被广泛应用于各个领域，以下是一些常见的应用场景： 1. 汽车悬挂系统：双扭簧可以提供弹性支撑力，使得车辆在行驶过程中更加平稳，减震效果好。

2. 机械键盘：双扭簧可以用于键盘上的按键，提供触感和反馈力，增加打字的舒适性和准确性。

3. 家具设备：双扭簧可以用于抽屉滑轨、家具弹簧床等，提供支持和缓冲功能。

4. 能源储存系统：双扭簧可以被应用于储能装置中，用于储存和释放能量。

弹簧基础知识一、弹簧的定义、作用、类型:1．弹簧的定义：弹簧是一种机械零件，它利用材料的弹性和结构特点，在工作时产生变形，把机械功或动能转变为变形能(位能），或把变形能（位能）转变为机械功或动能。

2．弹簧的作用：（1)减震（2)控制运动（3）测量器材的衡定(4）储存能量3．弹簧的基本特性（1）刚度：载荷与变形的关系(单位变形量所产生的载荷）. 单位是：N/mm 柔度：单位载荷下产生的变形量. 它与刚度成反比（2)弹簧的变形能（变形所储存的能量，储存-—转换--释放）（3）自振频率（4)弹簧受迫振动的振幅。

4。

弹簧的类型4．1 圆柱螺旋弹簧圆截面材料圆柱螺旋压缩弹簧矩形截面材料圆柱螺旋压缩弹簧扁截面材料圆柱螺旋压缩弹簧不等节距圆柱螺旋弹簧多股螺旋弹簧圆柱螺旋拉伸弹簧圆柱螺旋扭转弹簧4．2 非圆柱螺旋弹簧截锥螺旋弹簧中凹形螺旋弹簧中凸形螺旋弹簧组合螺旋弹簧非圆形螺旋弹簧4．3 其它类型弹簧线成型片弹簧……..二、常用的名词诠释。

1．工作负荷：弹簧工作过程中承受的力和扭距。

2．弹簧刚度：单位变形量所产生的负荷.3．弹簧柔度:单位工作负荷下所产生的变形量。

4．初拉力：密圈螺旋拉伸弹簧在冷卷时形成的内应力，其值为弹簧开始产生拉伸变形时所需的作用力。

5．自由高度（长度）：弹簧无负荷时的高度（长度）.6．压并高度：压缩弹簧压至各圈接触时的理论高度。

7．总圈数：沿螺旋轴线两端间的螺旋圈数。

8．有效圈数:（工作圈数）计算弹簧刚度时的圈数.9．支承圈数：弹簧端部用于支承或固定的圈数。

10．弹簧中径：弹簧内径和外径的平均值.11．节距：螺旋弹簧两相邻有效圈截面中心线的轴向距离.12．间距：(坑距)螺旋弹簧两相邻有效圈轴向间距。

13．旋绕比:弹簧中径与线径的比值。

14．高径比:螺旋压缩弹簧自由高度与中径的比值.15．立定处理：将热处理后的压缩弹簧压缩到工作极限负荷下的高度或压并高度（拉伸到弹簧工作极限下的长度，扭转到工作极限扭转角）一次或多次短暂压缩（拉伸或扭转）以达到稳定弹簧几何尺寸的主要目的的一种工艺方法.（定型）16．强压（拉、扭）：将弹簧压缩（拉、扭）至弹簧材料表层产生有益的工作应力反向残余力,以达到提高弹簧承载能力和稳定几何尺寸的一种工艺方法。

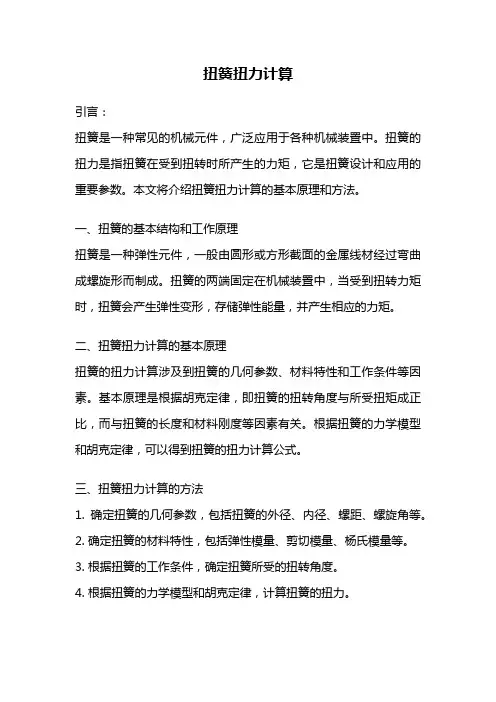

扭簧扭力计算引言：扭簧是一种常见的机械元件，广泛应用于各种机械装置中。

扭簧的扭力是指扭簧在受到扭转时所产生的力矩，它是扭簧设计和应用的重要参数。

本文将介绍扭簧扭力计算的基本原理和方法。

一、扭簧的基本结构和工作原理扭簧是一种弹性元件，一般由圆形或方形截面的金属线材经过弯曲成螺旋形而制成。

扭簧的两端固定在机械装置中，当受到扭转力矩时，扭簧会产生弹性变形，存储弹性能量，并产生相应的力矩。

二、扭簧扭力计算的基本原理扭簧的扭力计算涉及到扭簧的几何参数、材料特性和工作条件等因素。

基本原理是根据胡克定律，即扭簧的扭转角度与所受扭矩成正比，而与扭簧的长度和材料刚度等因素有关。

根据扭簧的力学模型和胡克定律，可以得到扭簧的扭力计算公式。

三、扭簧扭力计算的方法1. 确定扭簧的几何参数，包括扭簧的外径、内径、螺距、螺旋角等。

2. 确定扭簧的材料特性，包括弹性模量、剪切模量、杨氏模量等。

3. 根据扭簧的工作条件，确定扭簧所受的扭转角度。

4. 根据扭簧的力学模型和胡克定律，计算扭簧的扭力。

四、扭簧扭力计算的注意事项1. 在计算扭力时，应考虑扭簧的非线性特性，即当扭转角度较大时，扭簧的刚度会发生变化。

2. 在实际应用中，扭簧通常会受到额外的负载，如受力物体的重量或其他外力的作用，这些负载应当考虑在扭力计算中。

3. 扭簧的实际工作寿命与其所受的循环次数密切相关，因此在扭簧设计时，应根据实际工况和使用寿命要求，合理选择扭簧的材料和几何尺寸。

五、扭簧扭力计算的应用领域扭簧扭力计算广泛应用于各种机械装置的设计和优化中。

例如，汽车悬挂系统中的扭簧、家用电器中的弹簧开关、工业机械中的传动系统等都需要进行扭力计算。

六、结论扭簧扭力计算是扭簧设计和应用中的重要环节，通过合理计算扭力可以保证扭簧在工作中的安全性和可靠性。

在实际应用中，还应考虑到扭簧的非线性特性、附加负载和工作寿命等因素，以获得更准确和可靠的扭簧设计参数。

总结：本文介绍了扭簧扭力计算的基本原理和方法，强调了在计算中应注意的事项和实际应用中的一些问题。

要想设计扭簧，那么我们必须先了解扭簧参数以及工作中的一些技术要求。

下面我们对照扭簧参数图来解释一下这些基本参数。

d (弹簧线径) ：该参数描述了弹簧线的直径，也就是我们说的弹簧钢丝的粗细，默认单位mm。

Dd (心轴最大直径)：该参数描述的是工业应用中弹簧轴的最大直径，公差±2%。

D1 (内径)：弹簧的内径等于外径减去两倍的线径。

扭簧在工作过程中，内径可以减小到心轴直径，内径公差±2%。

D (中径)：弹簧的中径等于外径减去一个线径。

D2 (外径) ：等于内径加上两倍的线径。

扭簧在工作过程中，外径将变小，公差(±2%±0.1)mm。

L0 (自然长度)：注意：在工作过程中自然长度会减小，公差±2%。

Tum (扭转圈数)：弹簧绕制的圈数，圈数的不同直接影响扭簧的性能。

扭簧的圈数越多扭力越小。

deg (原始角度)：扭簧的两个扭脚之间的原始角度。

上图的原始角度为180°。

X1 (支承长度)：这是从弹簧圈身中轴到弹簧支承的长度，一般工作中是固定不动的，也就是我们所说的固定力臂，公差±2%。

X2 (施力长度)：这是从弹簧圈身中轴到弹簧施力点的长度，一般工作中是转动的，也就是我们所说的施力力臂，公差±2%。

A1 (工作扭转角度)：扭转弹簧的在工作中扭转的角度。

An (最大扭转角度)：扭转弹簧的最大扭转角度。

F1 (工作负荷)：扭簧在工作角度A1时作用在扭转弹簧支承上的作用力。

Fn (最大负荷)：允许作用在扭转弹簧支承上的最大力，对应的是An最大扭转角度时所需的作用力。

M1 (工作扭矩)：扭簧在工作角度A1时允许扭矩(牛顿*毫米)。

Mn (最大扭矩)：最大允许扭矩(牛顿*毫米)，对应的是An最大扭转角度时的允许扭矩。

K (弹簧刚度)：这个参数确定弹簧工作时的阻力。

单位牛顿* 毫米/度，公差±15%。

支承位置：扭转弹簧的支承有四个位置：0°, 90°,180°和270°。

弹簧基础知识弹簧是一种利用弹性来工作的机械零件。

一般用弹簧钢制成。

用以控制机件的运动、缓和冲击或震动、贮蓄能量、测量力的大小…等，广泛用于机器、仪表中。

弹簧只是个蓄能器，它有储存能量的功能，但不能慢慢地把能量释放出来，要实现慢慢释放这一功能应该靠“弹簧+大传动比机构”实现，常见于机械表。

弹簧是机械和电子行业中广泛使用的一种弹性元件，弹簧在受载时能产生较大的弹性变形，并把机械功或动能转化为变形能，而在卸载后弹簧的变形消失并回复到原状，同时将变形能转化为机械功或动能。

弹簧的载荷与变形之比称为弹簧刚度，刚度越大，则弹簧越硬。

弹簧的主要功能①控制机械的运动，如：内燃机中的阀门弹簧、离合器中的控制弹簧…等。

②吸收振动和冲击能量，如：汽车、火车车厢下的缓冲弹簧、联轴器中的吸振弹簧…等。

③储存及输出能量作为动力，如：钟表弹簧、枪械中的弹簧…等。

④用作测力元件，如：测力器、弹簧秤中的弹簧…等。

弹簧分类按受力性质，弹簧可分为：拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧。

按形状可分为：螺旋弹簧、碟形弹簧、环形弹簧、波形弹簧、板弹簧、截锥涡卷弹簧、发条弹簧(卷弹簧)、扭杆弹簧、地弹簧、卡簧、异型弹簧…等。

按制作过程可分为：冷卷弹簧和热卷弹簧(丝直径小于8毫米的一般用冷卷法，大于8毫米的用热卷法)。

按弹性元件的材料可分为：金属弹簧、橡胶弹簧、聚氨酯弹簧、液压弹簧、气弹簧、氢气弹簧…等。

按弹簧丝截面的形状可分为：圆形截面弹簧和矩(方)形截面弹簧。

金属弹簧的制造材料一般来说应具有：高的弹性极限、疲劳极限、冲击韧性及良好的热处理性能…等，常用的有：碳素弹簧钢、合金弹簧钢、不锈弹簧钢、有色金属合金（铜合金、镍合金）…等。

弹簧专业供应商（简单列几个，无法求全）德国Stabilus公司（气弹簧）美国联合弹簧公司（各种弹簧，共五大品牌：SPEC；RAYMOND；KALLER；HYSON 和SPD）西安弘力橡胶气囊有限责任公司（气弹簧）上汽股份中国弹簧厂（金属弹簧）杭州弹簧有限公司（金属弹簧）浙江省诸暨市利强弹簧有限公司（金属弹簧）浙江美力科技股份有限公司（金属弹簧）泰州市盛源不锈钢弹簧厂（不锈钢弹簧）弹簧发展简史弹簧很早很早之前就有应用了，古代的弓和弩就是两种广义上的弹簧。
