扭杆弹簧设计
倪明明
作为悬架弹性元件的—种——扭杆弹簧的两端分别与车架(车身)和导向臂连接。工作时扭杆弹簧受扭转力矩作用。
一、扭杆弹簧优点：
（1）单位质量的储能是钢板弹簧的3倍，所以采用扭杆弹簧的悬架质量轻、结构简单、占用空间小。
（2）悬架扭杆固定在车身上，减小了非簧载质量，提高汽车的平顺性和操控稳定性。
（3）可通过调整扭杆弹簧固定端的安装角度，实现对车身高度的调节。
（4）扭杆弹簧在越野车、轻型客、货车上应用比较广泛。在轿车悬架上也有使用（雷诺-5型、富康）。
二、扭杆弹簧分类
按照断面形状不同，扭杆弹簧分为圆形、管形、片形等几种。
（1）圆形断面扭杆工艺性良好和装配容易而得到广泛应用。采用圆断面组合式扭杆时，可以用2、4或6根组合形成的组合式扭杆。故在本次设计的悬架中选取圆形断面
扭杆。
（2）管形断面扭杆有材料利用合理和能够用来制作组合式扭杆的优点。
（3）片形断面扭杆在一片断了以后仍能工作，所以工作可靠性好，除此之外还有工艺性良好、弹性好、扭角大等优点。
三、扭杆弹簧的设计
设计扭杆弹簧需要确定的主要尺寸有扭杆直径d和扭杆长度L
扭杆弹簧采用45CrNiMoVA优质合金弹簧钢制造扭杆。采用淬火，回火热处理工艺，表面硬度在44～52HRC。为了提高疲劳强度，扭杆需要经预扭和喷丸处理。经过预扭和喷丸处理
的扭杆许用切应力[τ]可在800～900MPa 范围内选取，轿车可取上限，货车宜取下限。本次设计案例是是轿车，故[τ
]=900MPa
设计时应当根据最大扭矩计算扭杆直径d
设计时以乘坐5人为上限，没人以65Kg 计算，空载时前轴荷分配为60%，依据《汽车设计》（第四版，吉林大学出版社），满载前轴荷分配在47%～60%，在此取满载前轴荷分配为54%。对于圆截面的扭杆弹簧的两端花键连接，应力集中系数 1.2t K =， 1.25N =则产生的扭转力F 为
1.2 1.25(1365565)9.854%/2
6707.61F N
=??+???=
3max 6707.61180101207.37M FR N m -==??=g
18.97d mm =
=
= 取整后得：d=20mm
式中，Mmax 为扭杆承受的最大扭矩；τ为扭转切应力，可取允许扭转切应力(900MPa)代人计算。
所以200.08d
mm =±
扭杆弹簧可分为端部、杆部和过渡段三部分。 （1）端部渐开线花键设计(摘自GB/T 3478.1-1995)
为使端部和杆部寿命一样，推荐端部直径D=(1.2～1.3)d=（24～26）mm
取 D=26mm
花键轴大经上偏差为0，公差等级选为IT6，查《机械制图》（第五版，高等教育出版社）常用及优先轴公差带极限偏差（GB/T 1800.4--1999）得下偏差为-0.013mm
所以 0
0.01326626D h mm -==
花键长度0.40.42610.4l D mm ==?=
查常用键的长度系列(GB/T 1095--2003)值得：10l mm =
两端采用无切削加工的直齿渐开线花键联结，花键标准压力角为0
45，模数取1。
R=依据表二，选取铣切深度H=5mm ,铣切宽度B=4mm ,过渡圆弧半径26mm
花键齿数: z=11
根据表三，花键长度和公差等级，选取齿向公差β
（2）过渡段设计
从端部直径到杆部直径之间的一段称为过渡段。为了使这段应力集中降到最小，过渡段 的尺寸应该是逐渐变化的。 过渡段长00
2620
11.202tan152tan15
g D d L mm --≈
==
取整得12g L mm =
过渡圆弧半径2
211.20262022.41426204
g L D d R mm D d --=
+=+=-- 取整得23R
mm =
过渡段可以分为靠近直径为D 的花键端部的非有效部分和靠近直径为d 的杆部的有效部分，即这一部分可以看作是扭杆工作长度的一部分，称为有效长度Le
有效长度Le 可用下式计算
232312202020332626267.26g e L d d d L D D D mm
????
????????=++=++????
? ? ? ?????????????????=
设计前应当根据对汽车平顺性的要求，先行选定悬架的刚度c n
该设计要求是轿车，对平顺性要求很高，因此选取悬架的固有频率0 1.0f Hz = 由
0f =
得：
()22220244 1.0136556554%/218014.00/n c f m N m
ππ==???+??=
扭杆的工作长度0L 用下式计算
434
4
60(2010)
7.71010
671.453232
18014.00
n
d G
L mm c ππ-?????=
=
=?
取0672L mm =
式中，G 为切变模量，设计时取47.710G MPa =?；c n 为扭杆的扭转刚度。
分析上式可知：扭杆直径d 和有效长度L 对扭杆的扭转刚度c n 有影响。
（1）增加扭杆直径d 会使扭杆的扭转刚度c n 增大，n c d ∝即，所以汽车平顺性变坏。（2）增加扭杆有效长度L 能减小扭杆的扭转刚度c n ，1
n c L
∝
即使汽车平顺性获得改善。 扭杆的工作长度L 等于杆身长Lo 再加上有效长度Le 的两倍，即 0267227.26686.52e L L L mm =
+=+?=
根据表一，扭杆直线度公差为 1.5mm ± 所以686.5 1.5L
mm =±
四、扭杆弹簧的校核
（1）设计前应当根据对汽车平顺性的要求，先行选定悬架的刚度c n 。 该设计要求为轿车，，平顺性要求很高。
扭转刚度：()
4
346
4
3
2010
7.41010169.3/3232686.510
n
d G
c N mm L
ππ--?????=
=
=??
满足轿车的舒适性要求
（2）校核渐开线花键强度能否满足扭矩要求 ()
m a x 33
221207.37
18.70.811(0.71)(1010)2110p m M MPa zhld σψ--?=
==???????
满足《机械设计》（第八版，高等教育出版社），表6-3（花键许用应力）
要求的35p MPa σ≤
0=0.70.8=.h =0.80.810.8212
m m h m mm
D d
d d mm
ψψψα==?=+==表示载荷分配不均匀系数，与齿数有关，一般～，
齿数多时选取较小值，本设计中取07z 表示花键齿数l 表示花键工作长度
表示花键齿侧面工作高度，对于渐开线花键，压力角45时，为花键平均直径，
五、参考文献
[1]王望予. 汽车设计. 第四版. 北京：机械工业出版社，2011.5 [2]余志生. 汽车理论. 第五版. 北京：机械工业出版社，2011，1 [3]陈家瑞. 汽车构造（下册）. 第三版. 北京：机械工业出版社，2010，7 [4]濮良贵，纪名刚. 机械设计. 第八版. 北京：高等教育出版社，2006.5
[5]刘朝儒，吴志军，高政一. 机械制图. 第五版. 北京：高等教育出版社，2001，8
4.3扭杆悬架设计 作为悬架弹性元件的一种——扭杆弹簧的两端分别与车架(车身)和导向臂连接。工作时扭杆弹簧受扭转力矩作用。扭杆弹簧在汽车上可以纵置、横置或介于上述两者之间。因扭杆弹簧单位质量储能量比钢板弹簧大许多，所以扭杆弹簧悬架质量小(簧下质量得以减少)，目前在轻型客车、货车上得到比较广泛的应用。除此之外，扭杆弹簧还有工作可靠、保养维修容易等优点。 扭杆弹簧可以按照断面形状或弹性元件数量的不同来分类。按照断面形状不同，扭杆弹簧分为圆形、管形、片形等几种。按照弹性元件数量不同，扭杆可分为单杆式(图4—12a、b)或组合式两种。组合式扭杆又有并联(图4—12c、d)和串联(图4—12e)两种。端部做成花键的圆形断面扭杆，因工艺性良好和装配容易而得到广泛应用，与管形扭杆比较材料利用不够合理是它的缺点。管形断面扭杆有制造工艺比较复杂的缺点，但它也有材料利用合理和能够用来制作组合式扭杆的优点。片形断面扭杆在一片断了以后仍能工作，所以工作可靠性好，除此之外还有工艺性良好、弹性好、扭角大等优点。片形断面扭杆的材料利用不够合理。组合式扭杆能缩短弹性元件的长度，有利于在汽车上布置。采用圆断面组合式扭杆时，可以用2、4或6根组合形成的组合式扭杆。 图4—12 扭杆断面形状及端部结构 a)圆形断面扭杆，端部为花键 b)圆形断面扭杆，端部为六角形c)片形组合式扭杆 d)圆形组合式扭杆e)串联组合式扭杆 下面以汽车上常用的圆形断面扭杆为例，介绍扭杆弹簧的设计要点。 设计前应当根据对汽车平顺性的要求，先行选定悬架的刚度c。设计扭杆弹簧需要确定的主要尺寸有扭杆直径d和扭杆长度L(图4—13)。
扭杆弹簧设计 倪明明 作为悬架弹性元件的—种——扭杆弹簧的两端分别与车架(车身)和导向臂连接。工作时扭杆弹簧受扭转力矩作用。 一、扭杆弹簧优点： （1）单位质量的储能是钢板弹簧的3倍，所以采用扭杆弹簧的悬架质量轻、结构简单、占用空间小。 （2）悬架扭杆固定在车身上，减小了非簧载质量，提高汽车的平顺性和操控稳定性。 （3）可通过调整扭杆弹簧固定端的安装角度，实现对车身高度的调节。 （4）扭杆弹簧在越野车、轻型客、货车上应用比较广泛。在轿车悬架上也有使用（雷诺-5型、富康）。 二、扭杆弹簧分类 按照断面形状不同，扭杆弹簧分为圆形、管形、片形等几种。 （1）圆形断面扭杆工艺性良好和装配容易而得到广泛应用。采用圆断面组合式扭杆时，可以用2、4或6根组合形成的组合式扭杆。故在本次设计的悬架中选取圆形断面 扭杆。 （2）管形断面扭杆有材料利用合理和能够用来制作组合式扭杆的优点。 （3）片形断面扭杆在一片断了以后仍能工作，所以工作可靠性好，除此之外还有工艺性良好、弹性好、扭角大等优点。 三、扭杆弹簧的设计 设计扭杆弹簧需要确定的主要尺寸有扭杆直径d和扭杆长度L 扭杆弹簧采用45CrNiMoVA优质合金弹簧钢制造扭杆。采用淬火，回火热处理工艺，表面硬度在44～52HRC。为了提高疲劳强度，扭杆需要经预扭和喷丸处理。经过预扭和喷丸处理
的扭杆许用切应力[τ]可在800～900MPa 范围内选取，轿车可取上限，货车宜取下限。本次设计案例是是轿车，故[τ ]=900MPa 设计时应当根据最大扭矩计算扭杆直径d 设计时以乘坐5人为上限，没人以65Kg 计算，空载时前轴荷分配为60%，依据《汽车设计》（第四版，吉林大学出版社），满载前轴荷分配在47%～60%，在此取满载前轴荷分配为54%。对于圆截面的扭杆弹簧的两端花键连接，应力集中系数 1.2t K =， 1.25N =则产生的扭转力F 为 1.2 1.25(1365565)9.854%/2 6707.61F N =??+???= 3max 6707.61180101207.37M FR N m -==??=g 18.97d mm = = = 取整后得：d=20mm
《JTG D63-2007公路桥涵地基与基础设计规范》 桩基土弹簧计算方法 根据地基基础规范中给出的m法计算桩基的土弹簧： 基本公式： K=ab 1 mz ③ 式中： a：各土层厚度 b 1 ：桩的计算宽度 m：地基土的比例系数 z：各土层中点距地面的距离 计算示例： 当基础在平行于外力作用方向由几个桩组成时， b1=0.9×k(d + 1) ① h1=3×(d+1) ∵ d=1.2 ∴ h1=6.6 L1=2m L1＜0.6×h1＝3.96M ∴ k＝b′＋((1－b′)/0.6)×L1/h1 ② 当n1=2时，b′＝0.6 代入②式得：k= 当n1=3时，b′＝0.5 代入②式得：k=0.92087542 当n1≥4时，b′＝0.45 带入②式得：k=0.912962963 将k值带入①式可求得b1， 对于非岩石类地基，③式中m值可在规范表P.0.2-1中查到 对于岩石类地基，③式中m值可由下式求得： m=c/z 其中c值可在表P.0.2-2中查得 将a、b1、m、z带入③可求得K值 m 同时，《08抗震细则》，第6.3.8中规定，对于考虑地震作用的土弹簧， M 动=（2~3倍）M 静 。
桥梁的地震反应分析研究中，考虑桩-土共同作用时，在力学图式中作如下处理。 假定土介质是线弹性的连续介质，等代土弹簧刚度由土介质的动力m 值计算。“m -法”是我国公路桥梁设计中常用的桩基静力设计方法。在此采用的动力m 值最好以实测数据为依据。由地基比例系数的定义可表示为 z zx x z m ??=σ 式中，zx σ是土体对桩的横向抗力，z 为土层的深度，z x 为桩在深度z 处的横向位移(即该处土的横向变位值)。 由此，可求出等代土弹簧的刚度为s K z m b a x x z m b a x A x P K p z z p z zx z s s ???=????===)()(σ 式中，a 为土层的厚度，p b 为该土层在垂直于计算模型所在平面的方向上的宽度，m 值见表1。

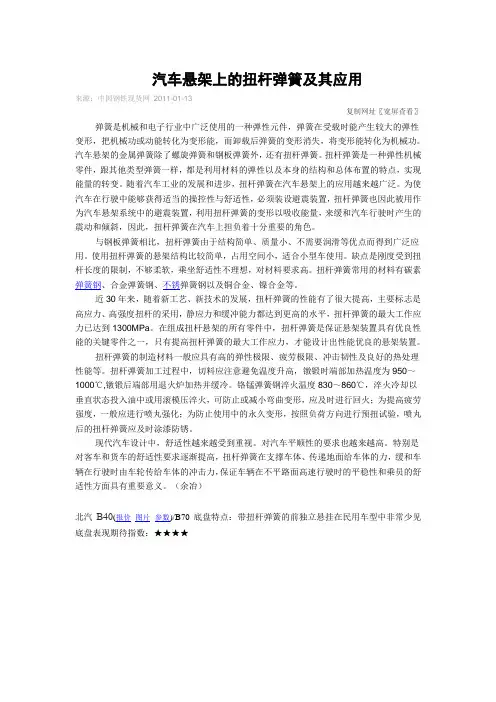

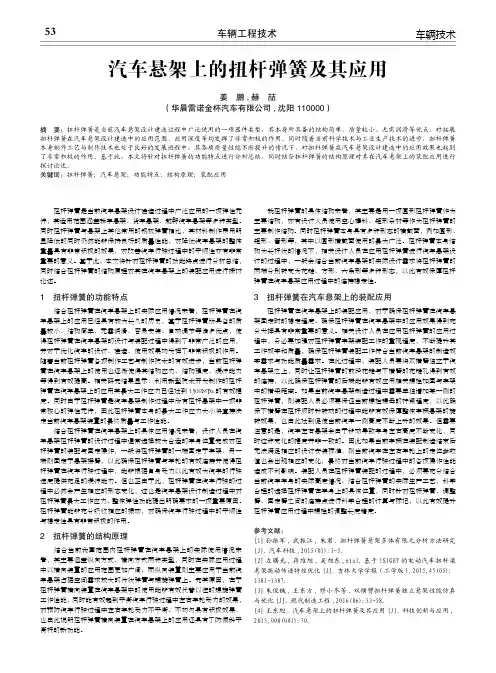

汽车悬架上的扭杆弹簧及其应用 来源：中国钢铁现货网2011-01-13 复制网址〖宽屏查看〗弹簧是机械和电子行业中广泛使用的一种弹性元件，弹簧在受载时能产生较大的弹性变形，把机械功或动能转化为变形能，而卸载后弹簧的变形消失，将变形能转化为机械功。汽车悬架的金属弹簧除了螺旋弹簧和钢板弹簧外，还有扭杆弹簧。扭杆弹簧是一种弹性机械零件，跟其他类型弹簧一样，都是利用材料的弹性以及本身的结构和总体布置的特点，实现能量的转变。随着汽车工业的发展和进步，扭杆弹簧在汽车悬架上的应用越来越广泛。为使汽车在行驶中能够获得适当的操控性与舒适性，必须装设避震装置，扭杆弹簧也因此被用作为汽车悬架系统中的避震装置，利用扭杆弹簧的变形以吸收能量，来缓和汽车行驶时产生的震动和倾斜，因此，扭杆弹簧在汽车上担负着十分重要的角色。 与钢板弹簧相比，扭杆弹簧由于结构简单、质量小、不需要润滑等优点而得到广泛应用。使用扭杆弹簧的悬架结构比较简单，占用空间小，适合小型车使用。缺点是刚度受到扭杆长度的限制，不够柔软，乘坐舒适性不理想，对材料要求高。扭杆弹簧常用的材料有碳素弹簧钢、合金弹簧钢、不锈弹簧钢以及铜合金、镍合金等。 近30年来，随着新工艺、新技术的发展，扭杆弹簧的性能有了很大提高，主要标志是高应力、高强度扭杆的采用，静应力和缓冲能力都达到更高的水平，扭杆弹簧的最大工作应力已达到1300MPa。在组成扭杆悬架的所有零件中，扭杆弹簧是保证悬架装置具有优良性能的关键零件之一，只有提高扭杆弹簧的最大工作应力，才能设计出性能优良的悬架装置。 扭杆弹簧的制造材料一般应具有高的弹性极限、疲劳极限、冲击韧性及良好的热处理性能等。扭杆弹簧加工过程中，切料应注意避免温度升高，镦锻时端部加热温度为950～1000℃,镦锻后端部用退火炉加热并缓冷。铬锰弹簧钢淬火温度830～860℃，淬火冷却以垂直状态投入油中或用滚模压淬火，可防止或减小弯曲变形，应及时进行回火；为提高疲劳强度，一般应进行喷丸强化；为防止使用中的永久变形，按照负荷方向进行预扭试验，喷丸后的扭杆弹簧应及时涂漆防锈。 现代汽车设计中，舒适性越来越受到重视。对汽车平顺性的要求也越来越高。特别是对客车和货车的舒适性要求逐渐提高，扭杆弹簧在支撑车体、传递地面给车体的力，缓和车辆在行驶时由车轮传给车体的冲击力，保证车辆在不平路面高速行驶时的平稳性和乘员的舒适性方面具有重要意义。（余冶） 北汽B40(报价图片参数)/B70底盘特点：带扭杆弹簧的前独立悬挂在民用车型中非常少见底盘表现期待指数：★★★★
