机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。
4. 打滑薄弱零件安全保护5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。
9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。
•常用机械传动系统的基础知识（一）机械传动的作用是传递运动和力，常用的机械传动类型有齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系。
1．齿轮传动：齿轮传动的原理是依靠主动轮依次拨动从动轮来实现的。
（1）分类：A、按传动时相对运动为平面运动或空间运动分：①平面齿轮传动（常见的有直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动，根据齿向，还分为外啮合、内啮合及齿轮与齿条的啮合）②空间齿轮传动（圆锥齿轮传动、交错轴齿轮传动）。
B、按齿轮传动的工作条件分：闭式传动（封闭在刚性的箱体内）、开式传动（齿轮是外露的）。
（2）特点：优点：①适用的圆周速度和功率范围广②传动比准确、稳定、效率高。
③工作可靠性高、寿命长。
④可实现平行轴、任意角相交轴和任意角交错轴之间的传动缺点：①要求较高的制造和安装精度、成本较高。
②不适宜远距离两轴之间的传动。
（3）渐开线标准齿轮基本尺寸的名称有：①齿顶圆②齿根圆③分度圆④摸数⑤压力角等。
（4）轮齿失效形式有以下五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形。
2．蜗轮蜗杆传动：适用于空间垂直而不相交的两轴间的运动和动力。
（1）分类：A、根据蜗杆螺旋面分为阿基米德螺旋面蜗杆、渐开线螺旋面蜗杆、延伸渐开线螺旋面蜗杆；B、根据蜗杆螺旋线的头数分为单头、双头、多头蜗杆；C、根据螺旋线的旋转方向分为左旋和右旋两种。
（2）特点：优点①传动比大。
②结构尺寸紧凑。
缺点①轴向力大、易发热、效率低。
②只能单向传动。
（3）涡轮涡杆传动的主要参数有：①模数②压力角③蜗轮分度圆④蜗杆分度圆⑤导程⑥蜗轮齿数⑦蜗杆头数⑧传动比等。
（4）蜗杆蜗轮传动正确啮合的条件是蜗杆轴向模数和轴向压力角应分别等于蜗轮的端面模数和端面压力角。
3．带传动：通过中间挠性件（带）传递运动和力，包括①主动轮②从动轮③环形带（1）适用于两轴平行回转方向相同的场合，称为开口运动。
中心距和包角（带与轮接触弧所对的中心角）的概念。
（2）带的型式按横截面形状可分为平带、V带和特殊带三大类。

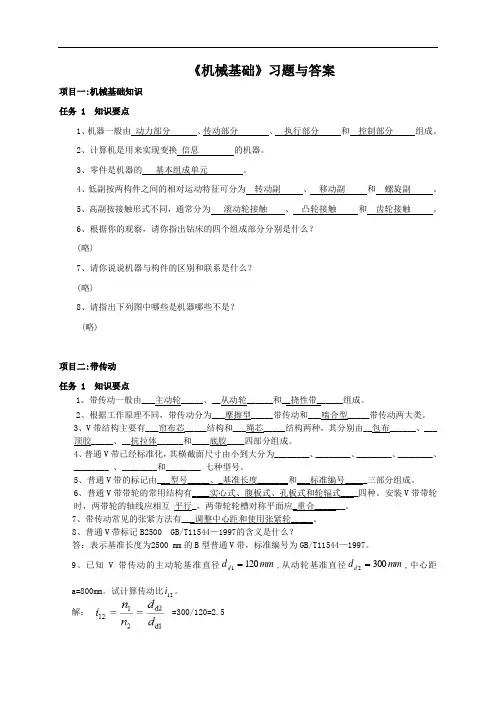

《机械基础》习题与答案项目一:机械基础知识任务 1 知识要点1、机器一般由 动力部分 、传动部分 、 执行部分 和 控制部分 组成。
2、计算机是用来实现变换 信息 的机器。
3、零件是机器的 基本组成单元 。
4、低副按两构件之间的相对运动特征可分为 转动副 、 移动副 和 螺旋副 。
5、高副按接触形式不同，通常分为 滚动轮接触 、 凸轮接触 和 齿轮接触 。
6、根据你的观察，请你指出钻床的四个组成部分分别是什么？(略)7、请你说说机器与构件的区别和联系是什么？(略)8、请指出下列图中哪些是机器哪些不是？(略)项目二:带传动任务 1 知识要点1、带传动一般由___主动轮_____、__从动轮______和__挠性带______组成。
2、根据工作原理不同，带传动分为___摩擦型_____带传动和___啮合型_____带传动两大类。
3、V 带结构主要有___帘布芯_____结构和___绳芯_____结构两种，其分别由__包布______、___顶胶_____、__抗拉体______和____底胶____四部分组成。
4、普通V 带已经标准化，其横截面尺寸由小到大分为________、________、________、________、 ________ 、________和________ 七种型号。
5、普通V 带的标记由___型号_____、_基准长度_______和___标准编号_____三部分组成。
6、普通V 带带轮的常用结构有____实心式、腹板式、孔板式和轮辐式____四种。
安装V 带带轮时，两带轮的轴线应相互 平行_，两带轮轮槽对称平面应_重合_______。
7、带传动常见的张紧方法有___调整中心距和使用张紧轮_____。
8、普通V 带标记B2500 GB/T11544—1997的含义是什么？答：表示基准长度为2500 mm 的B 型普通V 带，标准编号为GB/T11544—1997。
9、已知V 带传动的主动轮基准直径mm d d 1201=,从动轮基准直径mm d d 3002=,中心距a=800mm 。
