机械基础齿轮传动课件

机械基础之齿轮传动的设计

齿轮传动是机械传动的一种常见形式，广泛应用于冶金、化工、轻工等领域。正确的齿轮传动设计可以保证机器设备的正常运行，提高传动效率和可靠性。

一、齿轮传动的基本原理齿轮传动是利用齿轮间的啮合来实现传动的。齿轮传动的优点有传动可靠性高、传递效率高，并且在传递扭矩大的情况下具有优势。齿轮传动由传动齿轮和被动齿轮组成，传动齿轮将传递力矩传递给被动齿轮，并将其旋转。传动齿轮和被动齿轮要求相互啮合，且在相互运转时还必须平稳和具有足够的承载能力。

二、齿轮传动的设计要点齿轮传动的设计要点主要包括齿轮尺寸计算、齿轮耐用性、传动精度计算等。其中齿轮尺寸计算是齿轮传动设计中的重要环节。

1. 齿轮尺寸计算齿轮尺寸计算是指通过计算齿轮参数来确定齿轮的尺寸，主要包括模数、压力角、齿数和齿轮转动半径等参数。齿轮尺寸的计算要考虑被动齿轮的载荷、啮合角、轴向力和齿轮材料强度等因素。

2. 齿轮材料选择齿轮材料应选用高强度、高硬度、高耐磨性和高精度的材料，例如合金钢、硬化钢、钛合金等。选择齿轮材料时，还应考虑到齿轮使用环境的特点和齿轮的耐用性。 3. 传动误差控制齿轮传动的传动误差包括齿轮啮合误差、轴向误差和径向误差。在齿轮传动设计中，要通过合理的设计和加工来控制传动误差，从而提高齿轮传动的传动精度和可靠性。

三、齿轮传动的安装和调试齿轮传动的安装和调试是确保齿轮传动正常运行的关键环节。在齿轮传动安装前，需要检查齿轮的尺寸精度、齿轮材料和齿轮的表面质量。同时，齿轮的安装也需要注意各种参数的匹配，例如齿轮啮合间隙和传动轴心的误差等。

在齿轮传动调试时，需要进行实际运转试验，检查传动效率和齿轮传动噪声等因素。如果发现问题，需要及时调整齿轮传动的参数或者重新设计齿轮传动。

四、结论齿轮传动是机械传动的常见形式，其设计要点包括齿轮尺寸计算、齿轮耐用性、传动精度计算等。正确的齿轮传动设计可以保证机器设备的正常运行，提高传动效率和可靠性。齿轮传动的安装和调试也十分重要。通过正确的安装和调试，可以确保齿轮传动的正常运行，并且有效延长齿轮的使用寿命。

齿轮传动课件课件完整版

一、教学内容

本节课的教学内容来自于小学科学教材第四章“齿轮传动”。本章主要介绍齿轮的基本概念、齿轮的传动原理以及齿轮的应用。具体内容包括：齿轮的定义、齿轮的种类、齿轮的啮合、齿轮传动的原理、齿轮的应用等。

二、教学目标

1. 让学生了解齿轮的基本概念和种类，理解齿轮传动的原理。

2. 培养学生动手操作和观察能力，提高学生的科学思维能力。

3. 培养学生合作学习的习惯，提高学生的团队协作能力。

三、教学难点与重点

重点：齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

难点：齿轮传动原理的理解和应用。

四、教具与学具准备

教具：齿轮模型、齿轮传动装置、PPT课件。

学具：齿轮模型、齿轮传动装置、笔记本。

五、教学过程

1. 情景引入：通过齿轮模型和齿轮传动装置，引导学生观察和思考齿轮的作用和传动原理。

2. 知识讲解：利用PPT课件，详细讲解齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。 3. 动手操作：让学生分组操作齿轮模型和齿轮传动装置，观察和记录齿轮的啮合和传动过程。

4. 例题讲解：通过实例，讲解齿轮传动的应用，如自行车、汽车等的齿轮传动。

5. 随堂练习：让学生运用所学知识，设计简单的齿轮传动装置，并演示其传动过程。

六、板书设计

齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

七、作业设计

1. 绘制齿轮的示意图，标注出齿轮的各个部分。

2. 描述齿轮传动的原理，并用文字和图形表示齿轮传动的过程。

3. 列举生活中常见的齿轮传动实例，并解释其工作原理。

八、课后反思及拓展延伸

本节课通过观察和操作，让学生了解了齿轮的基本概念和种类，理解了齿轮传动的原理。在教学过程中，学生积极参与，动手操作能力强，对齿轮传动的理解较为深刻。但在教学过程中，对于齿轮传动原理的应用方面，学生理解仍有难度，需要在今后的教学中加强引导和讲解。

拓展延伸：让学生进一步了解齿轮传动在现代工业中的应用，如汽车、自行车、机械设备等，并尝试创新设计齿轮传动装置，提高学生的创新能力和实践能力。

[浙大机械设计基础课件]机械设计基础第六版pdf

章节

§6-1齿轮传动的特点、应用与分类

§6-2渐开线的形成原理和基本性质

§6-3渐开线齿轮的参数及几何尺寸

教学目的

了解齿轮传动的特点和基本类型，渐开线齿轮齿廓的形成及特点。

掌握渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算。

教学重点

渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算

教学难点

渐开线齿轮齿廓的形成及特点；渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算。

教学方法

讲授

教具

挂图

多媒体、模型

相关素材 1、胡家秀主编．机械设计基础．北京：机械工业出版社，2001．5

2、陈立德主编．机械设计基础．北京：高等教育出版社，2000．8

3、郑文维．吴克坚主编(第七版)．机械原理．高等教育出版社．1997

4、邱宣怀主编(第四版)．机械设计．高等教育出版社．1997

教学后记

附：浙大毕业典礼致辞

亲爱的同学们，各位领导，各位老师，各位远道而来的家长们：

下午好!

其次，是希望。从今天开始，你们离开浙江大学，进入社会，社会是非常复杂的，比你们在大学中学小学幼儿园复杂得多，肯定会遇到各种各样的困难。毕业后，你们肯定有欢笑，也有哭泣，肯定有幸福，也有痛苦，肯定有成功，也有失败。但，你们是信念坚定、师德高尚、业务精良的浙大老师培养出来的优秀毕业生，我认为你们是信念坚定、学德高尚、业务精良的浙大人。希望你们坚持浙大校训、浙大精神、浙大价值观，克服一个又一个的困难，挫败一个又一个的挫折。如果你们继续从事科学研究，希望攻克科学的难题，攀登科学的高峰，成为百人，千人，万人，把学校建设得更好。如果你们从事创新创业，浙大的创业率全国最高，有师姐师兄提供帮助，还有“紫金小镇”等着你们回来。希望你们实现“科学报国”、“实业报国”的伟大梦想，做一位别人尊重、自己更加尊重的人。

第三，是期盼。我们期盼你们几年，十几年，五六十年以后，回来能为我们在校的学生做一个榜样，做一个标杆。世界著名高校发展的历史表明，校友是一支非常重要的力量，是学校发展的重要支撑，期盼你们常回母校看看。我们会一直牵挂着你们，不会认错你们， 肯定不会把你们当成“罗斯柴尔德家族”的后裔;当然，你若能成为他们的亲戚，如媳妇、女婿，也是可以的。我们也期盼你们来捐赠，可以捐钱，也可以捐一件衣服，一件“上将”的军服。

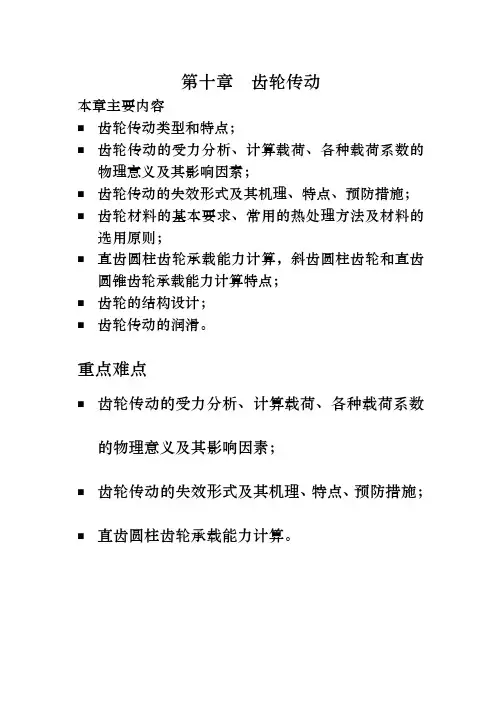

第十章 齿轮传动
