论高压电力电缆线路故障测距原理与保护措施

高压电缆常见故障分析与预防措施高压电缆的故障对电力系统的正常运行有着重要影响，因此及时分析故障原因并采取有效的预防措施对于确保电网的安全稳定运行至关重要。

本文将从高压电缆常见故障的分析入手，探讨一些预防措施。

高压电缆常见故障有多种类型，如短路、断线、局部放电等。

短路是最常见的故障之一。

短路原因可能是由于设备或电缆本身的损坏，也可能是由于绝缘击穿引起的。

断线是指电缆在某一段中断，常见原因包括材料老化、介质劣化、不良连接等。

局部放电是指电缆绝缘中的局部区域发生电弧放电现象，可能是由于电压过高、湿度过大、绝缘损坏等原因引起的。

对于短路故障，可以通过在高压电缆中安装短路保护器、合理设计电缆综保间隔等措施来减少短路的发生。

定期检测电缆连接头的接触电阻，及时发现并处理接触不良现象，也可以有效预防短路故障的发生。

针对断线故障，可以通过定期检测电缆的绝缘电阻和介质损耗因数来判断电缆的绝缘状况，及时发现绝缘老化现象。

保护电缆免受机械损伤也是预防断线故障的重要措施，可以通过设置防护套、加强路线管理等方法来实现。

局部放电故障的预防主要从两个方面考虑，一方面是控制电缆的电压，另一方面是保持电缆绝缘的完好。

控制电压可以通过调整电力系统的运行状态来实现，例如降低电压水平或采取提前补偿等措施。

保持电缆绝缘的完好可以通过定期绝缘测试、绝缘监测等方式来实现，及时发现并处理绝缘损伤。

除了以上措施外，电力系统的管理和维护也是预防高压电缆故障的重要环节。

合理规划电缆的布置，避免过于拥挤的电缆间距、电缆通道的压力等，减少外界的损伤。

定期对电缆进行维护检修，及时处理潜在的故障隐患，防止故障进一步扩大。

高压电缆常见故障的分析与预防措施包括短路故障的保护、断线故障的维护以及局部放电故障的控制等。

电力系统的管理和维护也是预防故障的重要环节。

通过采取综合措施，能够降低故障发生的概率，提高电网的安全稳定运行水平。

高压输电线路的故障测距方法摘要：对高压输电线路进行精确的故障定位，是确保电网安全、稳定的重要手段。

对国内外的故障定位技术和国内外的研究状况进行了较为深入的探讨。

按每一种测距算法所使用的方法，将其划分为两种类型：一种是故障解析法，另一种是行波法。

在简要地阐述了失效分析方法的基础上，着重分析了行波法中行波获取、波头识别、波速确定、单端行波、多端行波定位的方法。

最后，归纳了目前尚待进一步研究和探讨的问题，并分析了几种不同的测距方法的优势及其问题。

并对各种测距方法的使用和限制进行了分析。

并指出了高压输电线的故障定位技术和应用前景。

关键词：高压输电线路；故障测距；行波法：故障分析法引言：根据线路模型、测距原理和测距装置的不同，高压线路的故障测距方法有很多种。

当前，根据距离测量的基本原则，将高压输电线路的故障定位方法划分为两种。

其中，故障检测方法是根据现场检测到的工频点电压、电流信号等资料，对故障点的位置进行分析和计算。

行波法是通过行波传播原理来检测输电线的故障位置。

行波法适用于高压线路，缺点是线路复杂，分支多，在配电网中较短的线路很难识别故障的波头和波阻抗变化。

然而行波法投资少、可靠性高、测距准确，是目前公认的电力线路测距最准确、适用范围最广的一种故障测距方法。

一、高压输电线路的故障测距概述在电力系统运行时，发电站向周围居民提供电力，而发电站所提供的电力并不只是用于附近居民，而是为了更大范围的需求，因为电力要长距离传送，所以必须采用高电压传送，而非常规导线。

高压传输线可分成两类，即电缆输电线路和高架输电线路。

电缆传输线不占用任何地方，位于地下，而架空传输线则位于高空。

在高电压输电线的故障定位中，测量精度的高低将会对电力网的正常工作产生很大的影响。

在测量时，利用测量中所得到的绝对和相对误差，来确定距离的最终结果，使其误差降到最低，并用比较的方法测量出故障的距离。

在实际应用中，由于环境条件、技术手段、经济条件等因素的影响，故障测距存在一定的误差标准。

高压输电线路行波故障测距技术探析摘要：高压输电线路是电力系统的命脉，它担负着传送电能的重任。

同时，它又是系统中发生故障最多的地方，并且极难查找。

因此，在线路故障后迅速准确地把故障点找到，不仅对及时修复线路和保证可靠供电，而且对电力系统的安全稳定和经济运行都有十分重要的意义。

本文概述了故障测距算法的几种方法，详细分析对比了行波测距法。

关键词：高压线路；故障测距；行波0引言高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一，具有巨大的社会经济效益。

输电线路故障测距按采用的线路模型、测距原理、被测量与测量设备等的不同有多种分类方法。

根据测距原理分为故障分析法和行波法；根据测距所需的信息来源分为单端法、双端法和多端法。

1输电线路故障测距的意义电力系统输电线路上经常发生各种短路故障,在故障点有些故障比较明显,容易辨别,有些故障则难以发觉,如在中性点不接地系统发生单相接地故障时,由于接地电流小,所以在故障点造成的损害小,当保护切除这一故障后,故障点有时很难查找,但这一故障点由于绝缘已经发生变化,对整个线路来讲比较薄弱,很可能就是下次故障的发生地,因此,仍然需要尽快找到其位置。

其次,输电线路穿越的地形复杂,气候恶劣,特别是远距离输电线路,难免要穿越山区,沙漠这些人迹罕至的偏僻地带,交通十分不便。

再者,多数故障往往发生在风雪,雷雨等较为恶劣的天气中发生。

另外,我国电力系统的巡线装备简陋,使得故障测距的准确度,对故障巡线工作起了关键性的作用。

2故障分析法故障分析法根据系统在运行方式确定和线路参数己知的条件下，输电线路故障时测量装置处的电压和电流是故障距离的函数，利用故障录波记录的故障数据建立电压、电流回路方程，通过分析计算得出故障距离。

2.1利用单端数据的故障分析法利用单端数据的故障分析法包括阻抗法、电压法和解方程法。

阻抗法瞄。

是利用故障时在线路一端测到的电压、电流计算出故障回路的阻抗，其与测量点到故障点的距离成正比从而求出故障距离。

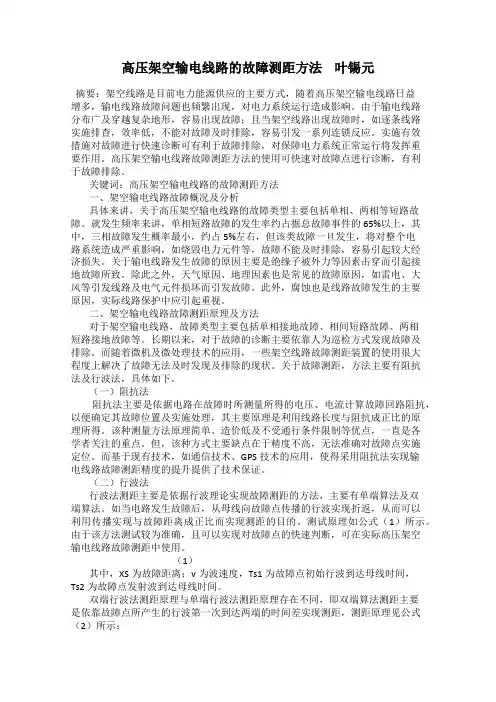

高压架空输电线路的故障测距方法叶锡元摘要：架空线路是目前电力能源供应的主要方式，随着高压架空输电线路日益增多，输电线路故障问题也频繁出现，对电力系统运行造成影响。

由于输电线路分布广及穿越复杂地形，容易出现故障；且当架空线路出现故障时，如逐条线路实施排查，效率低，不能对故障及时排除，容易引发一系列连锁反应。

实施有效措施对故障进行快速诊断可有利于故障排除，对保障电力系统正常运行将发挥重要作用。

高压架空输电线路故障测距方法的使用可快速对故障点进行诊断，有利于故障排除。

关键词：高压架空输电线路的故障测距方法一、架空输电线路故障概况及分析具体来讲，关于高压架空输电线路的故障类型主要包括单相、两相等短路故障。

就发生频率来讲，单相短路故障的发生率约占据总故障事件的65%以上，其中，三相故障发生概率最小，约占5%左右，但该类故障一旦发生，将对整个电路系统造成严重影响，如烧毁电力元件等，故障不能及时排除，容易引起较大经济损失。

关于输电线路发生故障的原因主要是绝缘子被外力等因素击穿而引起接地故障所致。

除此之外，天气原因、地理因素也是常见的故障原因，如雷电、大风等引发线路及电气元件损坏而引发故障。

此外，腐蚀也是线路故障发生的主要原因，实际线路保护中应引起重视。

二、架空输电线路故障测距原理及方法对于架空输电线路，故障类型主要包括单相接地故障、相间短路故障、两相短路接地故障等。

长期以来，对于故障的诊断主要依靠人为巡检方式发现故障及排除。

而随着微机及微处理技术的应用，一些架空线路故障测距装置的使用很大程度上解决了故障无法及时发现及排除的现状。

关于故障测距，方法主要有阻抗法及行波法，具体如下。

（一）阻抗法阻抗法主要是依据电路在故障时所测量所得的电压、电流计算故障回路阻抗，以便确定其故障位置及实施处理，其主要原理是利用线路长度与阻抗成正比的原理所得。

该种测量方法原理简单、造价低及不受通行条件限制等优点，一直是各学者关注的重点。

高压电缆常见故障分析与预防措施高压电缆是电力系统中重要的输电装置，常见故障会引起电力系统的故障，对电网的可靠运行和安全稳定造成影响。

进行高压电缆的常见故障分析和预防措施研究，对于提高电力系统的可靠性和稳定性具有重要意义。

一、常见故障分析1. 动态烧损故障动态烧损故障是高压电缆的常见故障之一，主要表现为电缆接头处出现高温现象，并伴有烧焦或燃烧的现象。

造成这种故障的原因主要是电缆接头处接触不良，或者是电缆的绝缘材料老化或损坏。

2. 绝缘老化故障绝缘老化故障是高压电缆的另一种常见故障，通常表现为电缆绝缘材料老化，导致绝缘电阻下降，进而引起绝缘击穿。

这种故障的原因主要是电缆长期使用导致绝缘材料老化，或者是在安装和维护过程中对电缆绝缘材料的损坏。

3. 外力破坏故障外力破坏故障在高压电缆中也较为常见，通常由于施工作业中对电缆的损坏引起。

这种故障的原因可以是挖掘、压力、剧烈抖动等外力，也可以是在施工过程中对电缆的错误操作。

二、预防措施1. 加强检测和维护为了预防和降低高压电缆的故障率，应加强对电缆的定期检测和维护工作。

定期检测可以及早发现电缆的潜在故障，并采取相应的措施进行维护修复，以避免故障扩大。

2. 提高安装质量高压电缆的安装质量对于保证电缆的可靠运行起着重要作用。

在电缆的安装过程中，应采取严格的施工措施，确保电缆的接头连接良好，绝缘材料完好无损。

3. 采取防护措施为了预防外力对电缆的破坏，可以采取一些防护措施。

在电缆的周围可以设置防护管道或护套，以防止外力直接作用于电缆。

4. 加强培训和管理为了保证高压电缆的安全运行，应加强相关人员的培训和管理。

培训人员应对电缆的安装、维护和故障处理等方面进行培训，提高其技术水平；加强对电缆使用人员的管理和监督，确保其按照规定操作。

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法是指通过一系列的测量和分析手段来确定故障发生的位置，以便及时采取修复措施，保证电网运行的安全和稳定。

下面介绍几种常用的高压架空输电线路故障测距方法。

1. 直接法：该方法适用于短路故障的测距。

首先断开故障点两边的开关，然后将一只电压表与故障线路的A相和故障点相连，再将另一只电压表与故障线路的B相和故障点相连，测量两只电压表的读数，根据电流方向和电压大小可以确定故障点的位置。

4. 超声波法：该方法适用于高压输电线路的测距。

通过超声波传感器对故障点附近的高压线路进行测量，根据超声波在空气中传播速度的特性，可以确定故障点的位置。

高压架空输电线路的故障测距方法主要包括直接法、电阻法、反向法、超声波法和红外测温法。

这些方法各有特点，可以根据故障类型和实际情况选择合适的方法进行测量。

但无论使用何种方法，都需要准确的测量数据和专业的分析技术支持，以保证故障测距的准确性和可靠性。

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法主要是通过检测故障点处电流和电压的变化来判断
故障的位置。

下面介绍几种常用的故障测距方法。

1. 交流谐波法：该方法是利用故障产生的谐波信号进行测距。

当电力系统发生故障时，故障点处会产生谐波，谐波信号会沿线路传播，并逐渐衰减。

通过测量线路上不同位
置处的谐波信号强度的变化，可以大致确定故障位置。

2. 电阻测距法：该方法是通过测量故障点处的接地电阻来确定故障位置。

对于单相
接地故障，将线路的一端短路，然后测量接地点到短路点的电阻值，通过计算可以得到故
障距离。

对于双相接地故障，可以通过同时测量线路的两个相位的接地电阻值来确定故障
位置。

4. 电流比率法：该方法是通过测量故障点处电流与终端处电流之比来确定故障位置。

当发生故障时，故障点处电流的变化会导致线路上其他位置电流的变化，在测量线路上不
同位置处的电流比率后，可以通过计算来确定故障位置。

除了以上几种方法，还有一些其他的故障测距方法，如相位比对法、波阻抗法等，都
是根据不同的原理和测量参数进行故障位置的确定。

这些方法各有优缺点，可以根据具体
情况选择适合的方法进行故障测距。

在实际应用中，通常结合多种方法来提高故障测距的
准确性和可靠性。

高压电力电缆故障分析与处理方案高压电力电缆故障分析与处理方案高压电力电缆是输送电能的重要设备之一，如果发生故障可能导致电力系统短路甚至损坏电缆本身。

因此，对高压电力电缆的故障进行分析和处理是非常重要的。

下面是一种基于逐步思考的高压电力电缆故障分析与处理方案。

第一步：确保安全在开始任何故障分析和处理之前，必须确保自己和周围环境的安全。

如果电缆出现明显的破损或电弧放电，应立即采取措施切断电源，并通知相关专业人员进行处理。

第二步：检查电缆绝缘状况故障的首要原因通常是电缆绝缘破损，因此需要检查电缆绝缘的状况。

可以通过外观检查，例如是否有明显的划痕、裂纹或破损来判断绝缘是否受损。

另外，还可以使用绝缘电阻测试仪来测量电缆绝缘电阻，以确定绝缘是否完好。

第三步：检查接头和终端如果电缆绝缘完好，但仍然存在故障，那么需要检查电缆接头和终端。

可以检查接头和终端是否有松动、氧化或腐蚀等问题。

此外，还需要检查连接螺栓是否紧固，并使用红外热像仪来检测是否存在异常的热点。

第四步：测量电缆参数如果仍然无法确定故障的原因，可以通过测量电缆参数来判断。

可以使用电缆测试仪来测量电缆的电阻、电容和电感等参数。

与正常情况下的数值进行比较，以确定是否存在异常。

第五步：故障定位如果以上步骤无法找到故障原因，需要进行故障定位。

可以使用故障定位仪来确定故障点的位置。

通过在电缆上施加高频信号，然后使用接收装置来检测信号的强度变化，从而确定故障点的位置。

第六步：修复或更换故障部件一旦确定了故障的原因和位置，就可以采取相应的措施进行修复或更换故障部件。

可能需要修复绝缘、重新连接接头或更换损坏的电缆段等。

在进行修复或更换之前，应确保切断电源，并遵循相关安全操作规程。

第七步：测试和重启系统在完成修复或更换后，需要进行测试以确保故障已经解决。

可以使用相关测试仪器来测量电缆的参数，并验证系统的正常运行。

在确认一切正常后，可以重新启动电力系统。

总结：高压电力电缆的故障分析与处理需要经过一系列的步骤。

高压电缆故障测距及定位方法摘要：电缆稳定、安全、不影响城市美化作为特点得到了广泛关注，并得到了应用。

不过，通常情况下电缆被深埋，若出现故障问题则应选择有效的测试方法，继而找到故障位置进行及时抢修。

对此，笔者根据实践研究，就高压电缆故障测距定位方法。

关键词：高压电缆；故障测距定位方法电缆故障通常应进行判断、测距、定位多个环节。

当出现故障问题后，会选择侧绝缘电阻形式对故障进行分析。

随后，结合故障原因和类型，选择适合的测距方法得出故障距离位置。

最后，顺着电缆方向进行顶点探测，直至精准至故障点位置。

一、高压电缆故障问题导致高压电缆故障问题的影响因素分为多种。

例如：绝缘受潮、老化、过大电压、材料问题、机械损坏等。

结合故障问题一般故障类型分为：主绝缘故障、护层故障、断线故障等。

其中，断线故障主要是因为故障电流较大使得电缆芯线被烧，或是机械受损害导致的。

断线故障测试方法较为简便。

主绝缘故障通常可以用主绝缘等效电路（如图一），电阻Rf需要结合电缆介质碳化程度，缝隙G击穿电压UG根据放电通道间距。

电容Cf则根据故障点和周围受潮程度，不过其参数较低可以忽略不计。

结合故障电阻与击穿缝隙状况，一般能够把主绝缘故障划分为低阻、高阻、闪络性故障。

低阻故障和高阻故障划分通常选取电缆波阻抗的10倍，而在具体测试时无需详细区分。

闪络性故障故障点电阻较大，能够让故障电阻处于高压状态下，故障点将会闪络击穿。

预防性实验出现的故障问题主要集中该种状况。

图一主绝缘等效电路基于属性上分析，高压单芯电缆护层故障和主绝缘故障相近，不过，高压单芯电缆基层故障主要集中于金属护层和大地中。

所以，检测形式和主绝缘故障检测存在明显差异性。

在具体检测过程中，通常使用万用表、兆欧表检测故障电缆的相间、相对电阻参数。

随后，得出电缆故障类型进行方法制定。

二、电力电缆故障预定位（一）断线和主绝缘故障当得出电缆故障属性后，开展预定位检测，得出故障点至电缆头的间距，即为：故障测距。
