高压电缆故障测距及定位方法

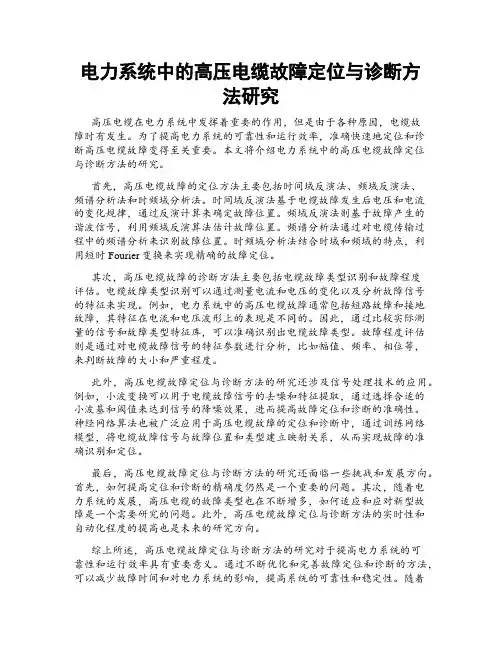

电力系统中的高压电缆故障定位与诊断方法研究高压电缆在电力系统中发挥着重要的作用，但是由于各种原因，电缆故障时有发生。

为了提高电力系统的可靠性和运行效率，准确快速地定位和诊断高压电缆故障变得至关重要。

本文将介绍电力系统中的高压电缆故障定位与诊断方法的研究。

首先，高压电缆故障的定位方法主要包括时间域反演法、频域反演法、频谱分析法和时频域分析法。

时间域反演法基于电缆故障发生后电压和电流的变化规律，通过反演计算来确定故障位置。

频域反演法则基于故障产生的谐波信号，利用频域反演算法估计故障位置。

频谱分析法通过对电缆传输过程中的频谱分析来识别故障位置。

时频域分析法结合时域和频域的特点，利用短时Fourier变换来实现精确的故障定位。

其次，高压电缆故障的诊断方法主要包括电缆故障类型识别和故障程度评估。

电缆故障类型识别可以通过测量电流和电压的变化以及分析故障信号的特征来实现。

例如，电力系统中的高压电缆故障通常包括短路故障和接地故障，其特征在电流和电压波形上的表现是不同的。

因此，通过比较实际测量的信号和故障类型特征库，可以准确识别出电缆故障类型。

故障程度评估则是通过对电缆故障信号的特征参数进行分析，比如幅值、频率、相位等，来判断故障的大小和严重程度。

此外，高压电缆故障定位与诊断方法的研究还涉及信号处理技术的应用。

例如，小波变换可以用于电缆故障信号的去噪和特征提取，通过选择合适的小波基和阈值来达到信号的降噪效果，进而提高故障定位和诊断的准确性。

神经网络算法也被广泛应用于高压电缆故障的定位和诊断中，通过训练网络模型，将电缆故障信号与故障位置和类型建立映射关系，从而实现故障的准确识别和定位。

最后，高压电缆故障定位与诊断方法的研究还面临一些挑战和发展方向。

首先，如何提高定位和诊断的精确度仍然是一个重要的问题。

其次，随着电力系统的发展，高压电缆的故障类型也在不断增多，如何适应和应对新型故障是一个需要研究的问题。

此外，高压电缆故障定位与诊断方法的实时性和自动化程度的提高也是未来的研究方向。

高压输电线路的故障测距方法摘要：对高压输电线路进行精确的故障定位，是确保电网安全、稳定的重要手段。

对国内外的故障定位技术和国内外的研究状况进行了较为深入的探讨。

按每一种测距算法所使用的方法，将其划分为两种类型：一种是故障解析法，另一种是行波法。

在简要地阐述了失效分析方法的基础上，着重分析了行波法中行波获取、波头识别、波速确定、单端行波、多端行波定位的方法。

最后，归纳了目前尚待进一步研究和探讨的问题，并分析了几种不同的测距方法的优势及其问题。

并对各种测距方法的使用和限制进行了分析。

并指出了高压输电线的故障定位技术和应用前景。

关键词：高压输电线路；故障测距；行波法：故障分析法引言：根据线路模型、测距原理和测距装置的不同，高压线路的故障测距方法有很多种。

当前，根据距离测量的基本原则，将高压输电线路的故障定位方法划分为两种。

其中，故障检测方法是根据现场检测到的工频点电压、电流信号等资料，对故障点的位置进行分析和计算。

行波法是通过行波传播原理来检测输电线的故障位置。

行波法适用于高压线路，缺点是线路复杂，分支多，在配电网中较短的线路很难识别故障的波头和波阻抗变化。

然而行波法投资少、可靠性高、测距准确，是目前公认的电力线路测距最准确、适用范围最广的一种故障测距方法。

一、高压输电线路的故障测距概述在电力系统运行时，发电站向周围居民提供电力，而发电站所提供的电力并不只是用于附近居民，而是为了更大范围的需求，因为电力要长距离传送，所以必须采用高电压传送，而非常规导线。

高压传输线可分成两类，即电缆输电线路和高架输电线路。

电缆传输线不占用任何地方，位于地下，而架空传输线则位于高空。

在高电压输电线的故障定位中，测量精度的高低将会对电力网的正常工作产生很大的影响。

在测量时，利用测量中所得到的绝对和相对误差，来确定距离的最终结果，使其误差降到最低，并用比较的方法测量出故障的距离。

在实际应用中，由于环境条件、技术手段、经济条件等因素的影响，故障测距存在一定的误差标准。

电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。

要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。

常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。

因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。

故障点查找的步骤是先故障分析再测距，最后精确定位。

1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。

发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。

如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。

2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。

在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。

（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。

电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。

其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。

可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。

特性阻抗为实数，与频率无关。

两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。

高压输电线路故障测距方法摘要高压输电线路是电力系统的重要组成部分，它与工农业生产和人们的日常生活密切相关，快速准确的对输电线路进行故障测距，不仅对及时修复线路和保证供电可靠至关重要，而且高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一。

因此，输电线路故障测距一直是电力工程界中研究的重点和难点问题。

本文在就高压输电线路故障测距的方法进行了分析总结。

关键字：高压；输电线路故障；测距目录第一章绪论 (1)1.1引言 (1)1.2对故障测距装置的基本要求 (1)1.3故障测距的发展简史、现状 (2)1.4本论文的主要工作 (4)第二章故障测距方法分类及其优缺点比较 (4)2.1引言 (4)2.2阻抗测距方法 (5)2.2.1利用单端数据的阻抗测距方法 (5)2.2.2利用双端数据的阻抗测距方法 (7)2.3行波测距方法 (9)2.3.1早期的行波法 (9)2.3.2现代行波测距 (10)2.4各种方法比较及其存在的问题 (12)2.4.1各种方法的比较 (12)2.4.2各种测距方法存在的问题 (13)2.5本章小结 (14)第三章输电线路的模型及其故障测距相关理论 (15)3.1引言 (15)3.2输电线路的数学模型 (15)3.2.1R－L模型 (15)3.2.2 型线路模型 (15)3.2.3分布参数线路模型 (16)3.3测距模型的建立 (16)3.4由过渡电阻引起的误差分析 (17)3.5相模变换 (18)3.6数字滤波 (19)3.7本章小结 (22)第四章输电线路单端故障测距新方法 (23)4.1引言 (23)4.2测距的基本原理 (24)4.2.1输电线路故障测距模型 (24)4.2.2故障附加网络 (24)4.2.3故障附加状态故障电压沿线分布 (25)4.2.4故障测距原理 (26)第五章结论与展望 (28)致谢 (29)参考文献 (30)第一章绪论1.1 引言高压架空输电线路是电力系统的重要组成部分，它担负着输送电能的重要任务，是发电厂和终端用户的纽带，同时也是整个系统安全稳定运行的基础。

摘要电缆故障的探测一般要经过诊断、测距（又称粗测）、定点（又称精测）三个步骤。

通过对电力电缆（以下简称电缆）故障原因的分析，判断出故障性质，判断出是低阻故障还是高阻故障，如果是低阻故障，可以选择用经典电桥法(0〈Rf 〈100KΩ)、低压脉冲反射法(Rf约等于0相当于短路)、电容电桥法或者是低压脉冲反射法(Rf无穷大，相当于线芯不导通或者断线)；如果是高阻故障，可以选择用冲击电压闪络法(Rf>100KΩ)或者直流高压闪络法(闪络性高阻)。

选择合适的仪器和测量方法进行处理。

主要会涉及一些电路、电容、电压、电流、电磁波等物理量的处理，还会有一些精密仪器的使用和图像的处理，经过运用合适的试验就可以精确判断出电缆故障点的位置，进而解决故障，就恢复了电缆的正常使用。

关键词：电力电缆，故障，测距，定点ABSTRACTCable fault detection in general to go through diagnosis, ranging (also called coarse, often within 10 meters), point (also called fine) three steps. Through the power cable (hereinafter referred to as the cable) the cause of the problem analysis, determine the nature of the fault, determine that is the failure of low resistance or high resistance, if it is a low resistance fault, can choose to use c lassical bridge method (0 < Rf < 100 k Ω), low voltage pulse reflection method (Rf is approximately equal to zero is equivalent to short circuit), capacitance bridge method or low voltage pulse reflection method (Rf infinity, the equivalent of wire core conduction or bolt); If it is a high impedance fault, can choose by impulse voltage flashover method (Rf > 100 kΩ) or dc high voltage flashover method (flashover high resistance). Choose the appropriate instrument and measurement method for processing. Mainly involves some circuit, capacitance, voltage, current, the processing of physical quantities, such as electromagnetic wave will also have some of the use of precision instruments and image processing, after using the appropriate test can accurately determine the location of the cable fault point, and then solve fault, just returned to the normal use of the cable.Key Words:Power cable, fault, range, fixed point目录摘要 (Ⅰ)绪论 (1)第1章电力电缆故障分析 (2)1.1 电缆易出故障部位 (2)1.1.1 绝缘故障 (3)1.1.2 附件故障 (3)1.1.3 电缆外护套故障 (4)1.2 电缆故障原因 (5)1.3 电缆故障的发生机理 (8)第2章电力电缆故障的测试方法 (10)2.1 故障测试方法 (10)2.2 测距的理论方法........................................ . (10)2.2.1 电桥法 (10)2.2.2 低压脉冲反射法 (12)2.2.3 脉冲电压法 (13)2.2.4 脉冲电流法 (13)2.2.5 直闪法 (14)2.2.6 二次脉冲法 (14)第3章电缆故障的定点方法 (17)3.1 电缆路径检测 (17)3.2 故障定点 (18)3.3 其他方法 (20)第4章展望 (21)致谢 (22)参考文献 (23)绪论电力电缆（以下简称电缆）多埋于地下，一旦发生故障，寻找起来十分困难，往往需要花费数小时，甚至几天的时间，不仅浪费了大量的人力、物力，而且会造成难以估量的损失。

电力电缆故障探测测距与定点方法摘要：电力电缆作为整个电力系统的重要组成部分，一旦发生故障将直接影响着整个电力系统的安全运行。

因此，如何快速、准确地查找电缆故障，减少故障修复费用及停电损失，成为电力工程领域与研究界日益关注的问题。

文章分析了电力电缆故障的原因及分类，探讨了电力电缆的故障测距与定点方法。

关键词：电力电缆；故障测距；故障定点；引言随着我国经济建设的高速发展，我国的城市电网改造工作大力地开展。

由于电力电缆应用成本的下降，以及电力电缆自身所具有的供电可靠性高、不受地面、空间建筑物的影响、不受恶劣气候侵害、安全隐蔽耐用等特点，因而获得了越来越广泛的应用。

然而，与架空输电线路相比，虽然电力电缆的上述优点却为后期电缆的维护工作特别是故障测距与定位带来了较大的难度，尤其电缆长度相对较短、线路故障不可观测性等特点都决定了电缆线路要求有更精确的故障测距方法。

另一方面，电力电缆作为整个电力系统的重要组成部分，一旦发生故障将直接影响着整个电力系统的安全运行，并且如故障发现不及时，则可能导致火灾、大规模停电等较大的事故后果。

因此，如何快速、准确地查找电缆故障，减少故障修复费用及停电损失，成为电力工程领域与研究界日益关注的问题。

1电力电缆故障原因及类型1.1电力电缆故障原因随着电缆数量的增多及运行时间的延长，由于电缆绝缘老化特性等因素，故障发生概率大大增加。

电缆故障点的查找与测量是通讯和电力供应畅通的有力保障，但是因为电缆线路的隐蔽性、个别运行单位的运行资料不完善以及测试设备的局限性，使电缆故障的查找非常困难。

尤其是在狂风、暴雨等恶劣天气中，给故障的查找、维修带来了很大不便。

了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。

电缆发生故障的原因是多方面的，常见的几种主要原因包括：1.1.1机械损伤。

主要由于电缆安装敷设时不小心造成的机械损伤或安装后靠近电缆路径作业造成的机械损伤而直接引起的。

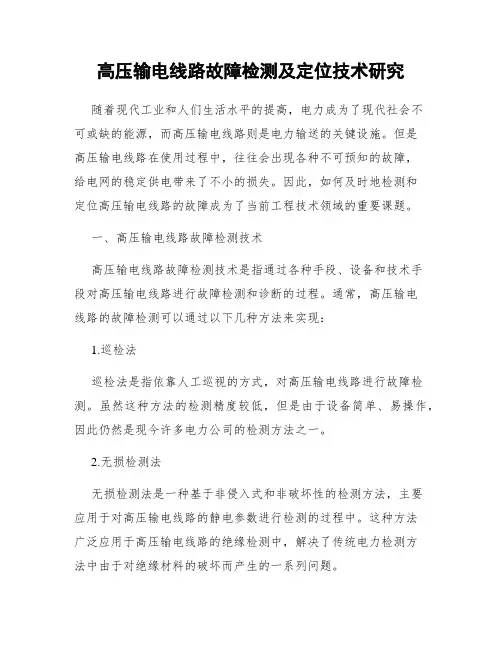

高压输电线路故障检测及定位技术研究随着现代工业和人们生活水平的提高，电力成为了现代社会不可或缺的能源，而高压输电线路则是电力输送的关键设施。

但是高压输电线路在使用过程中，往往会出现各种不可预知的故障，给电网的稳定供电带来了不小的损失。

因此，如何及时地检测和定位高压输电线路的故障成为了当前工程技术领域的重要课题。

一、高压输电线路故障检测技术高压输电线路故障检测技术是指通过各种手段、设备和技术手段对高压输电线路进行故障检测和诊断的过程。

通常，高压输电线路的故障检测可以通过以下几种方法来实现：1.巡检法巡检法是指依靠人工巡视的方式，对高压输电线路进行故障检测。

虽然这种方法的检测精度较低，但是由于设备简单、易操作，因此仍然是现今许多电力公司的检测方法之一。

2.无损检测法无损检测法是一种基于非侵入式和非破坏性的检测方法，主要应用于对高压输电线路的静电参数进行检测的过程中。

这种方法广泛应用于高压输电线路的绝缘检测中，解决了传统电力检测方法中由于对绝缘材料的破坏而产生的一系列问题。

3.故障特征提取法故障特征提取法是指通过对高压输电线路输出参数进行分析，从输出参数中提取故障特征的方法。

这种方法可以在很大程度上提高检测精度，但是对电力设备的要求较高，且环境影响较大。

二、高压输电线路故障定位技术高压输电线路故障定位技术是指通过各种手段、设备和技术，对高压输电线路的故障进行准确地定位的过程。

通常，高压输电线路的故障定位可以通过以下几种方法来实现：1.电缆混合定位法电缆混合定位法是利用对输电线路上一定距离内的电压、电流数据进行测量和分析，以获得在特定位置上的电阻和电感值。

采用这种方法能够实现较高的定位精度，但是需要测量和分析大量的数据。

2.系统盲定位法系统盲定位法是采用循环估计算法，在不断地调整估计值的情况下，利用系统非线性，自适应模型在线测量和故障定位。

这种方法的优点是成本低，但定位精度不够高。

3.基于声波检测法基于声波检测法是利用超声波传播的特性和相关监测技术，实现对高压输电线路的故障检测和定位的方法。

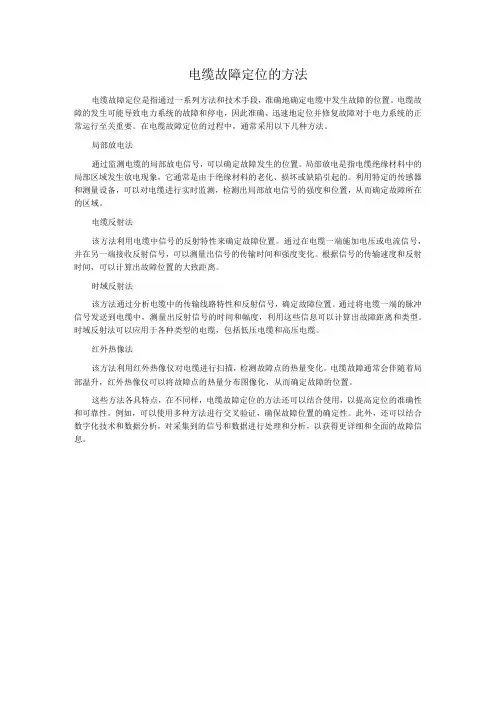

电缆故障定位的方法电缆故障定位是指通过一系列方法和技术手段，准确地确定电缆中发生故障的位置。

电缆故障的发生可能导致电力系统的故障和停电，因此准确、迅速地定位并修复故障对于电力系统的正常运行至关重要。

在电缆故障定位的过程中，通常采用以下几种方法。

局部放电法通过监测电缆的局部放电信号，可以确定故障发生的位置。

局部放电是指电缆绝缘材料中的局部区域发生放电现象，它通常是由于绝缘材料的老化、损坏或缺陷引起的。

利用特定的传感器和测量设备，可以对电缆进行实时监测，检测出局部放电信号的强度和位置，从而确定故障所在的区域。

电缆反射法该方法利用电缆中信号的反射特性来确定故障位置。

通过在电缆一端施加电压或电流信号，并在另一端接收反射信号，可以测量出信号的传输时间和强度变化。

根据信号的传输速度和反射时间，可以计算出故障位置的大致距离。

时域反射法该方法通过分析电缆中的传输线路特性和反射信号，确定故障位置。

通过将电缆一端的脉冲信号发送到电缆中，测量出反射信号的时间和幅度，利用这些信息可以计算出故障距离和类型。

时域反射法可以应用于各种类型的电缆，包括低压电缆和高压电缆。

红外热像法该方法利用红外热像仪对电缆进行扫描，检测故障点的热量变化。

电缆故障通常会伴随着局部温升，红外热像仪可以将故障点的热量分布图像化，从而确定故障的位置。

这些方法各具特点，在不同样，电缆故障定位的方法还可以结合使用，以提高定位的准确性和可靠性。

例如，可以使用多种方法进行交叉验证，确保故障位置的确定性。

此外，还可以结合数字化技术和数据分析，对采集到的信号和数据进行处理和分析，以获得更详细和全面的故障信息。

高压架空输电线路的故障测距方法高压架空输电线路是电力系统的重要组成部分，其可靠运行对于保障电网的稳定运行至关重要。

然而，高压线路常常会出现故障，如断线、跳闸、短路等，这些故障难以避免，但可以通过及时发现和准确定位来快速排除故障，保障电力系统的正常运行。

因此，高压线路故障测距方法的研究具有重要的现实意义。

高压线路故障的测距方法主要可以分为电气测距法、声声测距法和光纤测距法三种。

1. 电气测距法电气测距法是通过分析线路上电压、电流等电气参数的变化，来确定故障产生位置的方法。

在高压线路故障时，其电压、电流等参数通常会发生明显的变化，可以通过检测这些变化，找出故障线路的位置。

常用的电气测距法有：（1）单相相位比法：在单相故障时，可以比较故障相和正常相的相位差值，通过计算这两相之间的距离差，推算出故障位置。

（2）反演法：基于短路电流和整个线路电阻、电抗之比来反算故障位置。

（3）正演法：基于线路几何特性和气象参数计算出的理论短路电流值和实际测量短路电流进行对比，进而确定故障位置。

（4）模型匹配法：利用模型预测出故障可能的位置，与实际的故障位置进行匹配，同时结合档案记录、拍摄航拍图片、现场勘察等信息，精确定位故障位置。

（5）时频分析法：通过对故障信号进行时频分析，提取出特征参数，再将这些参数与预设的特征参数进行比对，从而确定故障位置。

声音测距法是利用声音在大气中的传播速度和信号到达接收器的时间差，计算出信号源距离的方法，可以用于定位高压线路短路和局部击穿故障的位置。

声音测距法的主要优点是测距精度高，能够通过多点同时测量来确定故障位置，同时可以在没有电气参数的情况下测距，可以指导现场工作人员进行故障修复。

光纤测距法是利用光纤本身的传输特性，在光纤周围的温度、压力等因素的作用下产生不同的光学响应，通过分析这些响应信号，可以精确地测距。

光纤测距法的噪声小、抗干扰能力强，可以应用于高压线路的故障检测和监控。

同时，光纤传输特性决定了其对环境的响应非常敏感，可以检测到细微的温度和变形变化。
