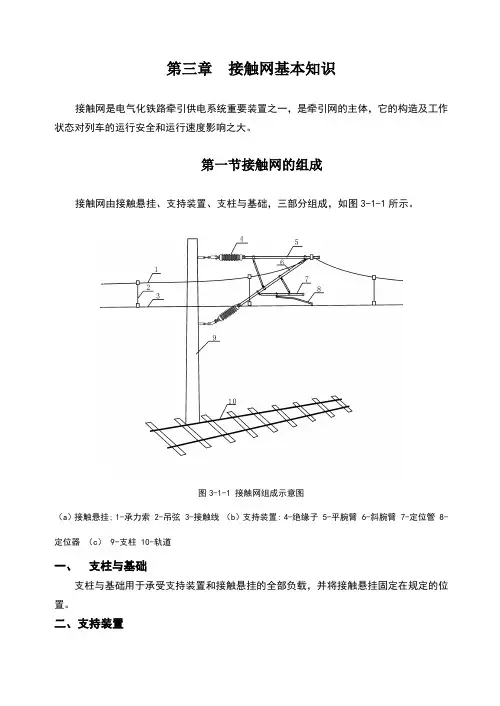

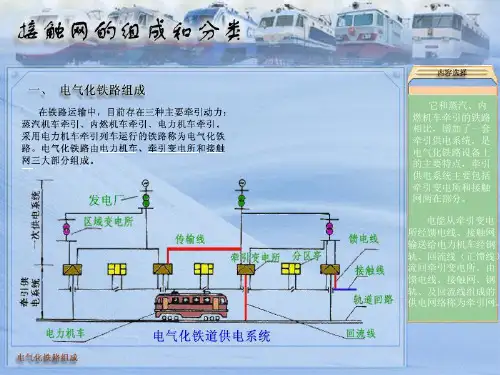

第三章 接触网基本知识
接触网是电气化铁路牵引供电系统重要装置之一，是牵引网的主体，它的构造及工作状态对列车的运行安全和运行速度影响之大。
第一节接触网的组成
接触网由接触悬挂、支持装置、支柱与基础，三部分组成，如图3-1-1所示。
图3-1-1 接触网组成示意图
（a）接触悬挂; 1-承力索 2-吊弦 3-接触线 （b）支持装置: 4-绝缘子 5-平腕臂 6-斜腕臂 7-定位管 8-定位器 （c） 9-支柱 10-轨道
一、 支柱与基础
支柱与基础用于承受支持装置和接触悬挂的全部负载，并将接触悬挂固定在规定的位置。
二、支持装置 支持装置用于支持接触悬挂，并将其负荷传给支柱。支持装置由棒式绝缘子、腕臂、定位装置及连接零件构成。要求它具有足够的机械强度、轻巧耐用，便于施工和维修。
三、接触悬挂
接触悬挂是架设在铁路上空的输电线路，与机车受电弓摩擦接触，将从牵引变电所获得的电能输送给电力机车。接触悬挂由承力索、接触线、吊弦及连接零件构成。
要求接触悬挂弹性好，高度一致，机械强度高，耐磨、耐腐、耐热性能好，稳定性好，使用寿命长，结构简单，便于安装与维修。
第二节 接触悬挂的分类
由于列车运行速度不同，接触悬挂的结构形式也较为繁多，按有无承力索分为简单悬挂和链形悬挂。
简单悬挂由支持装置直接对接触线进行悬挂和定位。它结构简单、施工维修方便、造价低，但接触线高度变化大、弹性差，不适应高速列车运行。
链形悬挂通过承力索悬吊接触线，它弹性均匀，接触线高度一致，稳定性好，适应高速列车运行，在我国电气化铁路中广泛采用。这里只介绍链形悬挂的类型。
一 按终端下锚方式分类
链形悬挂按终端下锚的方式分为未补偿、半补偿、全补偿三种。如图3-2-1所示。未
补偿和半补偿链形悬挂，线索张力和弛度变化大，不适于高速列车运行，故已不采用。全补偿链形悬挂承力索和接触线都采用补偿装置下锚，当温度变化时，补偿装置能自动调整
第二章 接触网的结构
接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。
2.1接触悬挂
接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车，包括接触线、吊弦、承力索以及连接零件。
2.1.1类型
接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂、弹性接触悬挂和链形接触悬挂。
简单接触悬挂是指无连续承力索、结构非常简单的系统。与链型接触悬挂相比较，该系统的接触线驰度较大，支柱间距离必须小以使接触高度尽可能接近一致。最高80km/h的行车速度使该系统的使用仅限于有轨电车、无轨电车、工业铁路和干线铁路的会让线和侧线。
弹性接触悬挂是将接触线通过呈三角形状的吊索（也称为跨接线）与支持装置相连接的简单接触悬挂设计。
链型接触悬挂的特点是在接触线上方悬挂一根或两根承力索，承力索通过吊弦悬挂接触线。由于其相对简单的设计和良好的运行特性，带承力索的架空接触网已在世界上广泛使用。其支持装置距离比简单悬挂大，并减少了接触部件的磨损，在城市公共交通运输系统中使用的更为普遍。
2.1.2接触线
接触网导线也称为电车线，是接触网中重要的组成部分之一。电力机车运行中其受电弓滑板直接与接触线摩擦，并从接触线上获得电能。性能、接触线截面积的选择应满足牵引供电计算的要求。
接触线一般制成两侧带沟槽的圆柱状，其沟槽为便于安装线夹并按技术要求悬吊固定接触线位置而又不影响受电弓滑板的滑行取流。接触线下面与受电弓滑板接触的部分呈圆狐状，称为接触线的工作面。
我国采用的铜接触线多为TCG-110和TCG-85两种型号，其字母T表示铜材，C表示电车线，G表示带沟槽形式，后面的数字表示该型铜接触线的截面积。近年来我国也引进使用日本的铜接触线。
我国研制和使用了钢铝接触线。钢铝接触线以铝和钢两种金属压接制成。以铝面作为导电部分，与受电弓滑板接触磨擦的是钢面，既保证了导电性能又提高了工作面的耐磨性，我国采用的钢铝接触线有GLCA100/215和GLCB80/173两种型号。字母GLC表示钢铝电车线，A、B表示线型，后面分式中，分母表示该型钢铝接触线的截面积，分子表示该型钢铝接触线的载流量当量于铜接触线的截面积。

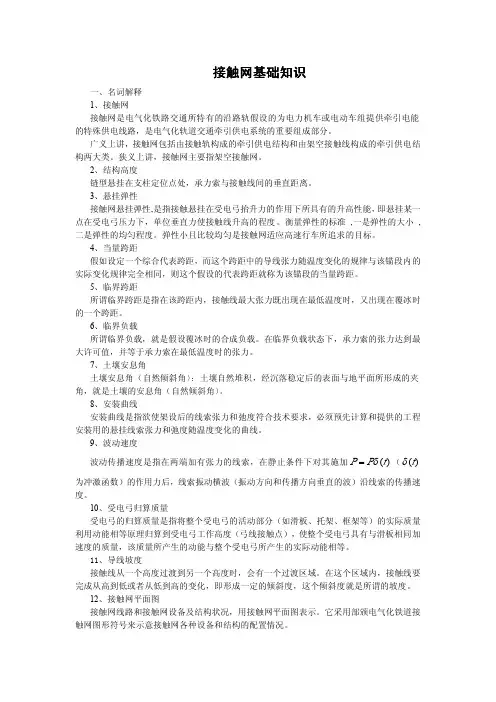

接触网基础知识
一、名词解释
1、接触网
接触网是电气化铁路交通所特有的沿路轨假设的为电力机车或电动车组提供牵引电能
的特殊供电线路，是电气化轨道交通牵引供电系统的重要组成部分。
广义上讲，接触网包括由接触轨构成的牵引供电结构和由架空接触线构成的牵引供电结
构两大类。狭义上讲，接触网主要指架空接触网。
2、结构高度
链型悬挂在支柱定位点处，承力索与接触线间的垂直距离。
3、悬挂弹性
接触网悬挂弹性,是指接触悬挂在受电弓抬升力的作用下所具有的升高性能，即悬挂某一
点在受电弓压力下，单位垂直力使接触线升高的程度。衡量弹性的标准,一是弹性的大小,
二是弹性的均匀程度。弹性小且比较均匀是接触网适应高速行车所追求的目标。
4、当量跨距
假如设定一个综合代表跨距，而这个跨距中的导线张力随温度变化的规律与该锚段内的
实际变化规律完全相同，则这个假设的代表跨距就称为该锚段的当量跨距。
5、临界跨距
所谓临界跨距是指在该跨距内，接触线最大张力既出现在最低温度时，又出现在覆冰时
的一个跨距。
6、临界负载
所谓临界负载，就是假设覆冰时的合成负载。在临界负载状态下，承力索的张力达到最
大许可值，并等于承力索在最低温度时的张力。
7、土壤安息角
土壤安息角（自然倾斜角）：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹
角，就是土壤的安息角（自然倾斜角）。
8、安装曲线
安装曲线是指欲使架设后的线索张力和弛度符合技术要求，必须预先计算和提供的工程
安装用的悬挂线索张力和弛度随温度变化的曲线。
9、波动速度
波动传播速度是指在两端加有张力的线索，在静止条件下对其施加（)(tPPδ=)(tδ
为冲激函数）的作用力后，线索振动横波（振动方向和传播方向垂直的波）沿线索的传播速
度。
10、受电弓归算质量
受电弓的归算质量是指将整个受电弓的活动部分（如滑板、托架、框架等）的实际质量
利用动能相等原理归算到受电弓工作高度（弓线接触点），使整个受电弓具有与滑板相同加
速度的质量，该质量所产生的动能与整个受电弓所产生的实际动能相等。
