经纬仪实验1 经纬仪的认识与使用

一、实验目的

1、根据测角原理掌握经纬仪的构造特点。

2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。

3、学会经纬仪的基本操作和读数方法。

二、实验内容

1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。

2、了解经纬仪上主要轴线的名称及应满足的条件。

3、练习经纬仪的基本操作和读数。

三、实验步骤

1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。

将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。逐一认识经纬仪的各操作部件，了解其作用及使用方法。

2、掌握经纬仪的基本操作。经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。

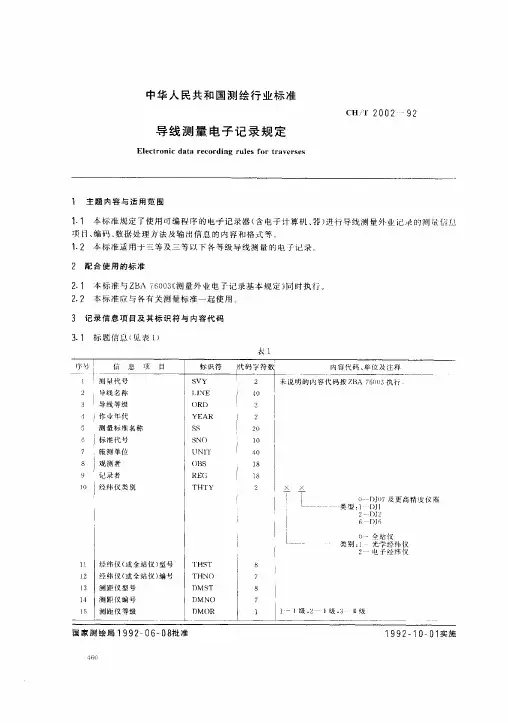

中华人民共和国测绘行业标准

ＣＨ　／Ｔ　２００２一９２

导线测量电子记录规定

Ｅｌｅｃｔｒｏｎｉｃ　ｄａｔａ　ｒｅｃｏｒｄｉｎｇ　ｒｕｌｅｓ　ｆｏｒ　ｔｒａｖｅｒｓｅｓ

１主题内容与适用范围

１门本标准规定一ｒ使用可编程序的电子记录器（含电子计算机、器）进行导线测量外业记录的测墩信息

项目、编码、数据处理方法及输出信息的内容和格式等（

１．２本标准适用于三等及三等以下各等级导线测量的电子记录

２配合使用的标准

２．　１本标准ｉ　ＺＢＡ　７６００３（（测量外业电子记录基本规定》同时执行

２．２本标准应与各有关测量标准一起使用。

３记录信息项目及其标识符与内容代码

标题信息（见表１）

表１

内容代码、单位及注释

说明的内容代码按ＺＢＡ　９６００３执行价一信一３１

一科

ｉ９　！Ｕ砂代号

导线名称导线等级

作业年代

测最标准名称标准代号

施测单位

观测者

记录者

经纬仪类别ＹＥＡＲ

ＳＳ

ＳＮＯ

ＵＮｌｌ

ＯＲＳ

ＲＥ（子

ＴＨ丁Ｙ２

２０

１０

４０

１８

飞８宁器仪度精高更及甲ｒ１）︐．．自乙产乃Ｉ）Ｉ）Ｊ侧ｒ）ｊ只一

﹂火－一

类别

１

一

土１几

１２

１３

１４１纬经纬仪（或全站仪）型号

经纬仪（或全站仪）编号

测距仪型号

测距仪编号

测距仪等级＇Ｉ　ＨＳＴＴＨＮＯ

ＤＭＳ下ＤＭＮＯ

ＤＭＯＲ１级．２一Ｕ级．３叮级一

国家测绘局１９９２一０６一０８批准１９９２一１０一０１实施

ＣＨ／Ｔ　２００２一９２

续表１

序号预ｆｏ ．１， ４０１ Ｈ一氏 ＃｝，　Ｉ，　ｉｖｏｌＷｉＲｈｌｕ，９ｖ ａＤｌｘ

，，距仪乘常数一ＭＵＩ＿（

Ａｌ　ｖｉ　ｐ　Ｘ｝　｝　ＮｍＩＣＩ　ＩＮ　ｉｘ　ｋ－　￥Ｄ　＃Ｈ　ｍＩ｝ＡＲｆ｝ｉｄｌｉ　ｒ｝Ｐ＿＿

」一内容代码、单位及注释

﹃

丫丫＼入＼盯。）‘

精测调制波波长

参考气爪

参考温度

载波波长大气垂直折射系数

地球曲率半径

反射镜型Ｐ３

反射镜编号

记录器型号记录器编号

记录程序名ＭＷＩ

ＲＰ

ＲＡＴＣｗｔ

Ｋ

ＲＭＩＳＴ

ＭＩＮ（）

ＲＥ（

ＲＮ（）１〕Ｒ（）ｋ　Ｐ：

二备

用少编制年代万适用经纬仪代吁住适用等级代号丫一适川即离代号Ｏ

子学习情境2-5 经纬仪导线测量

一、国家平面控制（锁）网的概念

为了统一全国的测量工作，需要在我国九百六十多万平方公里的领土上，建立国家的控制网。国家控制网的作用很多，但最主要是在测绘地形图中起控制作用。地形图是分幅测绘的，这就要求测绘的各幅地形图能相互拼接而构成整体，且精度均匀。因此，需要由国家有关部门，根据国家经济和国防建设的需要，全面规划，按照国家制定的统一测量规范，建立起国家控制网。建立国家控制网的原则是分级布网，逐级控制。

国家控制网分为国家平面控制网和国家高程控制网，建立国家平面控制网的常规方法是三角测量和导线测量。

三角测量是在地面上选择一系列平面控制点组成许多互相连接的三角形，成网状的称三角网（图2-5-1），成锁状的称三角锁（图2-5-2）。在这些平面控制点上用精密的仪器进行水平角观测，经过严密计算，求出各点的平面坐标，这种测量工作称为三角测量。用三角测量的方法确定的平面控制点称为三角点。

图2-5-1 图2-5-2

导线测量是建立平面控制的另一种常规方法；在地面上选择一系列控制点，将它们依次连成折线，称为导线。图2-5-3所示的形式为单一导线。导线构成网状称导线网（图2-5-4）。测出导线中各折线边的边长和转折角，然后计算出各控制点坐标，这种测量工作称为导线测量。用导线测量的方法确定的平面控制点称为导线点。

图2-5-3 图2-5-4

国家平面控制网（锁）按其精度分为一、二、三、四共4个等级，从一等至四等，控制点的密度逐级加大，而精度则逐级降低。

国家平面控制网（锁）按其精度分为一、二、三、四共4个等级，从一等至四等，控制点的密度逐级加大，而精度则逐级降低。 一等三角锁是国家平面控制的骨干，一般沿经纬线方向构成纵横交叉的锁系，如图2-5-5所示。纵横四个锁段构成锁环，每个锁段长约200 km。在锁环中，隔一定距离选择一个控制点，用天文测量的方法，测定其经纬度作为锁中起算和检核的数据。这种控制点又称为天文点。

在这里经纬仪操作方法步骤详解图解添加日志标题

经纬仪操作方法步骤详解图解

步骤 图解

1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。望远镜无法在水平方向内转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向内微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗内数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗内读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。
