钢硬度与屈服极限
钢的硬度与屈服极限是描述钢材性能的重要指标，两者之间存在一定关联，但在实际应用中各有侧重。
钢的硬度是指钢材抵抗局部塑性变形的能力，它反映了钢材在受到外力作用时，抵抗变形和破裂的能力。硬度越高，钢材抵抗变形和破裂的能力就越强。钢材的硬度可以通过多种方法进行测量，如布氏硬度、洛氏硬度、维氏硬度等。
钢的屈服极限，又称屈服强度，是指钢材在受到外力作用时，开始发生塑性变形的应力值。当应力超过屈服极限时，钢材将发生不可逆的塑性变形。屈服极限是钢材设计中的重要参数，它决定了钢材在受到外力作用时的最大承载能力。
一般来说，钢的硬度与其屈服极限之间存在正相关关系。硬度越高的钢材，其屈服极限往往也越高。这是因为硬度高的钢材具有更好的抵抗变形和破裂的能力，从而在受到外力作用时能够承受更大的应力。然而，这种关系并不是绝对的，因为钢材的性能还受到其他因素的影响，如化学成分、组织结构、热处理工艺等。
在实际应用中，钢的硬度和屈服极限都是重要的性能指标。硬度主要用于评估钢材的耐磨性、抗腐蚀性等方面的性能；而屈服极限则主要用于评估钢材在承受外力作用时的安全性能。因此，在选择钢材时，需要根据具体的使用环境和要求来综合考虑这两个指标。
以上内容仅供参考，如需更专业的解释，建议咨询冶金工程或材料科学领域的专家。
钢材的物理力学性能和机械性能表
钢材的主要机械性能(也叫力学性能)通常是指钢材在标准条件下均匀拉伸.冷弯和冲击等.
单独作用下所显示的各种机械性能。钢材通常有五大主要的机械性能指标：
通过一次拉伸试验可得到抗拉强度，伸长率和屈服点三项基本性能；
通过冷弯试验可得到钢材的冷弯性能；
通过冲击韧性试验可得到冲击韧性。
1.屈服点(σs)
钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。
设Ps为屈服点s处的外力，Fo为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N(牛顿)/mm2，(MPa=106Pa，Pa：帕斯卡=N/m2)
2.屈服强度(σ0.2)
有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值(一般为原长度的0.2%)时的应力，称为条件屈服强度或简称屈服强度σ0.2 。
3.抗拉强度(σb)
材料在拉伸过程中，从开始到发生断裂时所达到的最大应力值。它表示钢材抵抗断裂的能力大小。与抗拉强度相应的还有抗压强度、抗弯强度等。
设Pb为材料被拉断前达到的最大拉力，Fo为试样截面面积，则抗拉强度σb= Pb/Fo (MPa)。
4.伸长率(δs)
材料在拉断后，其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。
5.屈强比(σs/σb)
钢材的屈服点(屈服强度)与抗拉强度的比值，称为屈强比。屈强比越大，结构零件的可靠性越高，一般碳素钢屈强比为0.6-0.65，低合金结构钢为0.65-0.75合金结构钢为0.84-0.86。
6.硬度
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
钢材的基本技术性能
（一）强度
强度是材料在外力作用下抵抗度形和断裂的能力，也就是在受到外力后单位面积上所能承受的内力。强度是钢材的主要力学性能指标，主要包括屈服强度、抗拉强度、抗压强度、抗弯强度、疲劳强度等。在公路工程方面，钢材的屈服强度和抗拉强度是要着重研究的对象。这两项力学指标可通过钢材拉力实验来确定，实验中还需测定钢材的其他拉伸性能，如规定比例极限、规定残余伸长应力、屈服点、伸长率、断面收缩率等。
（二）弹性和塑性
弹性是指钢材受到外力作用产生了变形，当去掉外力后能迅速恢复原来的形状和尺寸的能力。钢材的弹性是通过弹性极限、比例极限来反映的。
塑性是指钢材在外力作用下产生永久变形，但不会发生破坏的能力。钢材的塑性用伸长率和断面收缩率来表示。
（三）硬度
硬度是指钢材抵抗其他较硬物体压入的能力。硬度不是一个单纯的物理量，它是反映钢材的弹性、塑性和强度的综合性能指标。一般来说，钢材的硬度越高，其耐磨性也越好。
根据实验方法和适用范围的不同，硬度可分为布氏硬度、洛氏硬度、维氏硬度和肖式硬度等多种。在公路工程中，金属的硬度通常采用洛氏硬度和布氏硬度。
（四）冲击韧性
冲击韧性是指钢材在瞬间动荷载作用下，抵抗破坏的能力。
钢材在不同的温度条件下，所测得的冲击韧性值不同，因此，冲击韧性分低温冲击韧性、高温冲击韧性和常温冲击韧性。
钢材的冲击韧性是指一定尺寸和形状的试样，在规定类型的实验机上受冲击荷载作用折断时，试样刻槽处单位横截面积上所消耗的冲击功。在公路工程中，主要研究钢材的常温冲击韧性。
（五）脆性
脆性是指钢材在受外力作用时，没有显著的变形而突然断裂的性质。根据温度条件的不同，钢材的脆性分热脆性和冷脆性两种。热脆性是指钢材在高温状态下所表现出的脆性特征；冷脆性指钢材在室温下，其塑性、韧性急剧降低，并使脆性转化温度有所升高的脆性特征。

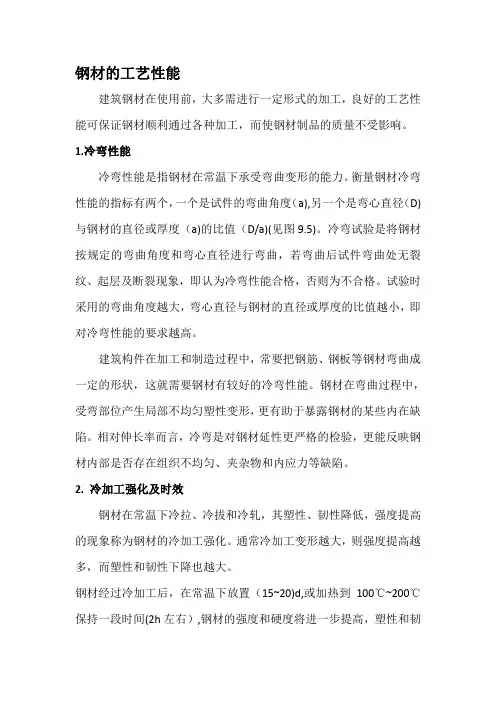

钢材的工艺性能
建筑钢材在使用前，大多需进行一定形式的加工，良好的工艺性能可保证钢材顺利通过各种加工，而使钢材制品的质量不受影响。
1.冷弯性能

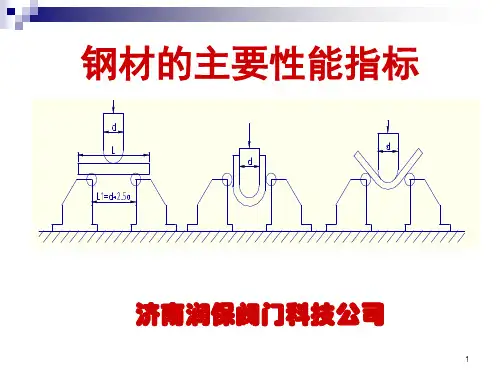

冷弯性能是指钢材在常温下承受弯曲变形的能力。衡量钢材冷弯性能的指标有两个，一个是试件的弯曲角度（a),另一个是弯心直径（D)与钢材的直径或厚度（a)的比值（D/a)(见图9.5)。冷弯试验是将钢材按规定的弯曲角度和弯心直径进行弯曲，若弯曲后试件弯曲处无裂纹、起层及断裂现象，即认为冷弯性能合格，否则为不合格。试验时采用的弯曲角度越大，弯心直径与钢材的直径或厚度的比值越小，即对冷弯性能的要求越高。
建筑构件在加工和制造过程中，常要把钢筋、钢板等钢材弯曲成一定的形状，这就需要钢材有较好的冷弯性能。钢材在弯曲过程中，受弯部位产生局部不均匀塑性变形，更有助于暴露钢材的某些内在缺陷。相对伸长率而言，冷弯是对钢材延性更严格的检验，更能反映钢材内部是否存在组织不均匀、夹杂物和内应力等缺陷。
2. 冷加工强化及时效
钢材在常温下冷拉、冷拔和冷轧，其塑性、韧性降低，强度提高的现象称为钢材的冷加工强化。通常冷加工变形越大，则强度提高越多，而塑性和韧性下降也越大。
钢材经过冷加工后，在常温下放置（15~20)d,或加热到100℃~200℃保持一段时间(2h左右）,钢材的强度和硬度将进一步提高，塑性和韧性进一步下降，这种现象称为时效。前者称为自然时效，后者称为人工时效。通常对强度较低的钢筋采用自然时效，对强度较高的钢筋宜采用人工时效。
3.焊接性能
焊接是各种型钢、钢板、钢筋的重要联结方式。建筑工程中的钢结构90%以上是焊接结构。焊接的质量取决于焊接工艺、焊接材料及钢材的焊接性能。
钢材的焊接性能（又称可焊）,是指钢材在通常的焊接方法和工艺条件下获得良好焊接接头的性能。可焊性好的钢材焊接后不易形成裂纹、气孔、夹边等缺陷，焊头牢固可靠，焊缝及其附近受热影响区的性能不低于母材的力学性能，特别是强度不低于原有钢材，硬脆倾向小。
