电缆桥架安装技术交底

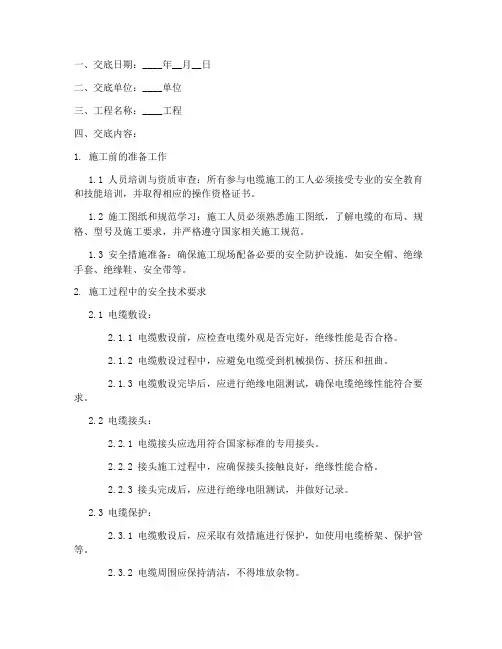

一、交底日期：____年__月__日二、交底单位：____单位三、工程名称：____工程四、交底内容：1. 施工前的准备工作1.1 人员培训与资质审查：所有参与电缆施工的工人必须接受专业的安全教育和技能培训，并取得相应的操作资格证书。

1.2 施工图纸和规范学习：施工人员必须熟悉施工图纸，了解电缆的布局、规格、型号及施工要求，并严格遵守国家相关施工规范。

1.3 安全措施准备：确保施工现场配备必要的安全防护设施，如安全帽、绝缘手套、绝缘鞋、安全带等。

2. 施工过程中的安全技术要求2.1 电缆敷设：2.1.1 电缆敷设前，应检查电缆外观是否完好，绝缘性能是否合格。

2.1.2 电缆敷设过程中，应避免电缆受到机械损伤、挤压和扭曲。

2.1.3 电缆敷设完毕后，应进行绝缘电阻测试，确保电缆绝缘性能符合要求。

2.2 电缆接头：2.2.1 电缆接头应选用符合国家标准的专用接头。

2.2.2 接头施工过程中，应确保接头接触良好，绝缘性能合格。

2.2.3 接头完成后，应进行绝缘电阻测试，并做好记录。

2.3 电缆保护：2.3.1 电缆敷设后，应采取有效措施进行保护，如使用电缆桥架、保护管等。

2.3.2 电缆周围应保持清洁，不得堆放杂物。

2.3.3 电缆不应受到高温、潮湿、腐蚀等不良环境因素的影响。

3. 安全注意事项3.1 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等防护用品。

3.2 施工过程中，应保持施工现场整洁，不得乱扔杂物。

3.3 施工人员不得酒后上岗，不得擅自离开工作岗位。

3.4 施工过程中，如发现安全隐患，应立即停止施工，并向相关部门报告。

4. 应急措施4.1 如发生电缆故障，应立即切断电源，并采取必要措施进行抢修。

4.2 如发生人员受伤，应立即进行现场急救，并拨打急救电话。

五、交底人：____六、验收人：____七、备注：1. 本安全技术交底内容适用于煤矿电缆施工全过程。

2. 施工过程中，如遇特殊情况，应根据实际情况进行调整。

1主控项目
1.1金属电缆支架必须与保护导体可靠连接。

1.2电缆敷设不得存在绞拧，铠装压扁、护层断裂和表面严重划伤等缺陷。

1.3当电缆敷设存在可能受机械外力损伤，震动、浸水及腐蚀性或污染性物质损害
时，应采取防护措施。

1.4交流单芯电缆或分相后的每相电缆不得单独穿于钢管内，固定用的夹具和支架
不应形成闭合磁路。

1.5电缆的敷设排列应符合设计要求，矿物绝缘电缆敷设在温度变化大的场所、振
动场所或穿越建筑物变形缝处应采取S或Ω弯。

2 一般项目
2.1 电缆敷设应符合下列规定
1）电缆的敷设应排列顺直，整齐，并宜减少交叉；
2）电缆转弯处的最小允许弯曲半径符合下表的规定；
3）在梯架或槽盒内大于45度倾斜的电缆应每隔两米固定。

水平敷设的电缆，首尾两端，转弯两侧及每隔5-10米处应设固定点；
4）电缆出入电缆沟、电气竖井、建筑物、配电柜、台、箱盘及管子出口处等部位应采取防火封堵措施；
5）电缆出入桥架，槽盒以及箱、盘、柜处应做固定。

交底时间
注：交底卡由专业工程师负责编制，与施工计划安排相配套，交底卡中安全、质量要求应分别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。

当地方主管部门对技术交底表格另有规定时，按地方规定执行。

可编辑修改精选全文完整版交底部位工程名称工程编号日期图2-13.3直埋电缆敷设：3.3.1清除沟内杂物，铺完底沙或细土。

3.3.2电缆敷设3.3.2.1电缆敷设可用人力拉引或机械牵引。

采用机械牵引可用电动绞磨或托撬（旱船法）（见图3.3.2.1.1）和（图3.3.2.1.2）。

电缆敷设时，应注意电缆弯曲半径应符合规范要求。

图3.3.2.1.1人力牵引示意图图3.3.2.1.2机械牵引（托撬）示意图3.3.2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。

可编辑修改精选全文完整版交底部位工程名称工程编号日期3.3.3铺砂盖砖：3.3.3.1电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。

3.3.3.2隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。

使用电缆盖板时，盖板应指向受电方向。

3.3.4回填土。

回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。

3.3.5埋标桩：电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。

直线段应适当加工工业设标桩。

标桩露出地面以15cm为宜。

3.3.6直埋电缆进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理（图3.3.6）。

图3.3.63.3.7有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。

3.4电缆沿支架、桥架敷设：3.4.1水平敷设3.4.1.1敷设方法可用人力或机械牵引。

3.4.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。

不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。

3.4.1.3不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。

3.4.1.4同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。

3.4.2垂直敷设。

3.4.2.1垂直敷设，有条件最好自上而下敷设。

一、交底对象本次安全技术交底针对所有参与低压电缆敷设的施工人员、技术人员、安全员及管理人员。

二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 电缆敷设前的准备工作（1）对施工人员进行安全教育培训，确保其掌握电缆敷设的基本知识和操作技能。

（2）检查施工人员是否穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

（3）对施工工具、设备进行检查，确保其安全可靠。

（4）对施工现场进行安全检查，排除安全隐患。

2. 电缆敷设过程中的注意事项（1）电缆敷设前，应确认电缆型号、规格、长度等符合设计要求。

（2）电缆敷设过程中，应保持电缆的整洁，避免电缆受到损伤。

（3）电缆敷设时，应按照电缆的走向和标高进行，确保电缆敷设整齐。

（4）电缆敷设过程中，严禁将电缆与其他金属物体接触，以免发生短路。

（5）电缆敷设时，应避免电缆受到外力挤压，以免损坏电缆绝缘。

（6）电缆敷设过程中，如需穿越墙、柱等障碍物，应采用电缆桥架或电缆导管。

（7）电缆敷设过程中，如需穿越地下室、隧道等潮湿环境，应选用防水电缆。

3. 电缆接头制作注意事项（1）电缆接头制作前，应确认电缆型号、规格、长度等符合设计要求。

（2）电缆接头制作过程中，应确保电缆剥皮均匀，不得损坏电缆绝缘。

（3）电缆接头制作时，应选用合格的电缆接头，确保接头质量。

（4）电缆接头制作完成后，应进行绝缘测试，确保接头绝缘性能良好。

（5）电缆接头制作过程中，严禁使用明火，以防火灾事故发生。

4. 电缆敷设后的检查（1）电缆敷设完成后，应对电缆进行外观检查，确保电缆无损伤、无短路。

（2）电缆接头制作完成后，应进行绝缘测试，确保接头绝缘性能良好。

（3）电缆敷设完成后，应对电缆的接地情况进行检查，确保接地可靠。

五、安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。

2. 施工人员应严格遵守操作规程，确保施工安全。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时整改。

仅供参考[整理] 安全管理文书(电缆敷设、电缆头制作)安全技术交底日期：__________________单位：__________________第1 页共8 页(电缆敷设、电缆头制作)安全技术交底一、电缆敷设（1）电缆盘就位可用起重机或人工将电缆盘放置指定位置，电缆在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

（2）采用吊车装卸时，装卸电缆盘孔中应有盘轴，起吊钢丝绳套在轴的两端，不应直接穿在盘孔中起吊。

人工移动电缆盘前，应检查线盘是否牢固，电缆两端应固定，线圈不应松弛，电缆盘只允许短距离滚动，滚动时滚动方向必须与线盘上箭头指示方向一致。

（3）根据电缆长度和截面，选用的牵引绳长度比电缆长30～50m。

牵引绳连接必须牢固。

其连接点应选用防捻器。

布放电缆滑轮，直线部分应每隔2.5～3m设置直线滑轮，确保电缆不与地面摩擦，所有滑轮必须形成直线。

弯曲部分采用转弯滑轮，并控制电缆弯曲半径和侧压力。

电缆允许最小弯曲半径应符合下表规定。

在关键部位应有专人监视（如转弯位、管口、与其他管道交叉的部位）。

注：D表示电缆直径，mm。

（4）电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

（5）电力电缆在终端头与接头附近宜留有备用长度。

（6）并联使用的电力电缆，如设计没要求时，其长度、型号、规格应相同。

（7）电缆敷设时，可用人力拉引或机械牵引，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。

对于较重的电缆盘，应考虑加装电缆盘制动装置。

电缆走动时，严禁用手搬动电缆及滑轮。

第 2 页共 8 页（8）敷设电缆时，机械敷设电缆速度不宜超过15m/min，并监测侧压力和拉力不超过允许强度。

在较复杂的路径上敷设电缆时，其速度应适当放缓。

机械敷设时电缆最大允许牵引强度不宜大于下表数值。

（9）电力电缆在切断后，应将端头立即做好防潮密封，以免水分侵入电缆内部。

（10）若电缆沟内并列敷设多条电缆，其中间接头位置应错开。

电缆线敷设安全技术交底一、工程概述在本次工程中，我们将进行电缆线的敷设工作。

为了确保施工过程的安全与质量，特进行此次安全技术交底。

二、施工准备1、技术准备熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。

制定详细的施工方案，包括施工流程、施工方法、安全措施等。

2、材料准备电缆线：应符合设计要求，具备质量合格证明文件，外观无损伤、绝缘良好。

电缆桥架、线槽：规格型号符合设计要求，表面光滑、平整，无变形、锈蚀。

固定支架、吊架：材质、规格符合要求，安装牢固。

其他辅助材料：如防火封堵材料、接地导线等，应准备齐全。

3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好，经过检验合格。

电工工具：如压线钳、剥线钳、螺丝刀等齐全完好。

测量工具：如卷尺、水准仪等精度满足要求。

4、现场准备清理敷设路径上的障碍物，确保道路畅通。

对电缆桥架、线槽进行安装、检查，确保其安装牢固、符合要求。

三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品，如安全帽、工作服、绝缘鞋等。

严禁酒后作业，严禁在施工现场嬉戏打闹。

施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。

2、高处作业安全要求在进行高处电缆敷设作业时，必须系好安全带，安全带应高挂低用。

搭建的脚手架应牢固可靠，经检查验收合格后方可使用。

严禁在高处抛掷工具、材料等物品。

3、电气安全要求施工用电应符合“三级配电、两级保护”的要求，配电箱应设置漏电保护器。

电动工具应绝缘良好，使用前应进行检查。

严禁私拉乱接电线，电线应架空或埋地敷设。

4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训，持证上岗。

机械设备应定期进行维护保养，确保其性能良好、安全可靠。

在机械设备运行过程中，严禁人员靠近或触摸运动部件。

四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求，确定桥架、线槽的安装位置和走向。

使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。

表C2-3
高压电缆敷设技术交底记录
编号：
交底内容：
（一）技术要求
1.电缆连接正确、可靠，标识清楚。

2.电缆连接美观、整齐。

3.夹层内成列引入柜内电缆弧度一致。

4.电缆支架、桥架、吊架电缆敷设，电缆不应形成相互交叉；敷设后的电缆排列应整齐，有电缆爬架的地方检查是否存在有闭合磁路的情况,在终端头或中间头附近宜预留备用长度。

（二）技术标准
（1）电缆敷设布置、深度、路径与设计要求一致。

相邻电缆间最小距离为一根电缆的直径。

电缆沟内电缆敷设按照不同相、不同变压器电缆区分敷设。

（2）电缆敷设后的弯曲半径不小于15-20倍的电缆外径。

（3）所有用于地下的电缆保护管直径不应小于电缆直径的1.5倍，保护管中心间横向距离至少260mm，垂直距离至少360mm。

（4）电缆水平固定间距一般为900mm，最大不超过2m。

电缆垂直固定间距不应超过600mm。

（5）高压电缆预留长度在3-5m。

（三）施工流程图
运输及存放敷设准备电缆敷设清理收尾
（四）质量及标准
（1）电缆按到场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号、质量符合设计要求和产品标准的规定。

（2）电缆与铁路、公路、排水沟、城市街道、厂区街道交叉以及进入建筑物时应。

电缆敷设施工技术交底在电缆敷设施工中，为了确保工作的安全和高效进行，有必要对所涉及的技术进行交底和说明。

本文档将重点介绍电缆敷设施工的关键技术要点，以便施工人员明确任务目标并正确操作。

敷设前准备- 在进行电缆敷设之前，必须对整个敷设区域进行仔细勘察和测量。

确保无障碍物、无陷阱以及避免与其他地下设施相冲突。

- 对所需的材料和工具进行清点和检查，确保符合要求并处于良好的状态。

- 具备敷设电缆所需的安全设备，并确保施工人员了解正确使用方法。

敷设过程1. 确定电缆敷设的路线和路径，选择最优的路径以避免障碍物和不必要的弯曲。

2. 清理并挖掘敷设区域，确保敷设床和沟槽的设计尺寸符合要求。

如果有需要，进行填垫以达到所需的高度和水平。

3. 在敷设沟槽底部垫设一层相应厚度的填土，并进行基础夯实或铺设砼底板。

4. 如有需要，根据设计要求铺设保护层，如砂、碎石或钢板。

5. 在敷设路径上根据设计要求设置电缆桥架或其他支撑物，保持电缆的正确位置和间距。

6. 根据电缆尺寸和类型选择正确的敷设方法，可以选择单段或多段铺设。

7. 在敷设过程中要小心操作，避免损坏电缆外皮或电缆芯。

8. 在敷设完毕后，进行电缆的连接和接头的安装，确保连接牢固可靠。

9. 进行必要的测试和检查，确保电缆的质量和连接的正常运行。

安全注意事项- 操作人员必须穿戴好所需的个人防护装备，如安全帽、安全鞋、手套等。

- 在敷设过程中要注意周围环境和人员的安全，避免事故发生。

- 施工现场必须设置明显的警示标志，警示周围人员注意施工作业。

- 确保所使用的工具和设备符合安全标准，定期维护和检查。

以上就是电缆敷设施工技术交底的要点，希望能够对相关人员的工作提供帮助和指导。

在执行过程中，请严格遵守相关法规和规章制度，确保施工的顺利进行。

---Author: AssistantDate: 2021-10-15。

一、交底对象所有参与敷设电缆的施工人员、管理人员、监理人员。

二、交底时间敷设电缆前，由项目负责人组织进行安全技术交底。

三、交底内容1. 安全意识教育- 强调安全生产的重要性，提高全员安全意识。

- 明确安全生产责任制，明确各岗位的安全职责。

2. 现场安全检查- 对敷设电缆的现场进行全面检查，确保现场安全。

- 检查电缆敷设路线，确认是否存在安全隐患。

- 检查施工现场的防护设施，确保其完好。

3. 电缆敷设前的准备工作- 检查电缆质量，确保电缆无破损、老化等现象。

- 确认电缆敷设路线，包括地面、地下、跨越等。

- 准备好敷设所需的工具、设备，如电缆盘、电缆卷筒、电缆桥架、电缆固定装置等。

4. 电缆敷设过程中的安全注意事项- 电缆敷设前，应对电缆进行绝缘测试，确保电缆绝缘性能良好。

- 敷设电缆时，应保持电缆垂直或水平敷设，避免电缆扭曲、打折。

- 电缆敷设过程中，应防止电缆受到外力损伤，如摩擦、挤压等。

- 电缆敷设时，应保持电缆与支架、桥架等固定装置的连接牢固。

- 电缆敷设过程中，应避免电缆与火源、热源等接触，防止电缆燃烧。

- 敷设电缆时，应保持施工现场的通风良好，防止有害气体积聚。

5. 电缆敷设后的检查- 敷设完成后，应对电缆进行外观检查，确保电缆敷设质量。

- 检查电缆固定装置是否牢固，确保电缆在运行过程中不会松动。

- 检查电缆绝缘性能，确保电缆在运行过程中不会发生漏电、短路等现象。

6. 紧急情况处理- 发生电缆破损、漏电等紧急情况时，应立即切断电源，并采取相应的应急措施。

- 紧急情况下，应立即通知相关人员，并组织人员进行救援。

7. 安全操作规程- 严格遵守电缆敷设的安全操作规程，确保施工过程安全。

- 电缆敷设过程中，应佩戴必要的防护用品，如安全帽、绝缘手套、绝缘鞋等。

四、交底要求1. 参与交底的人员应认真听取交底内容，并做好记录。

2. 施工过程中，应严格执行安全技术交底内容，确保施工安全。

3. 如发现安全隐患，应立即停止施工，并及时报告项目负责人。

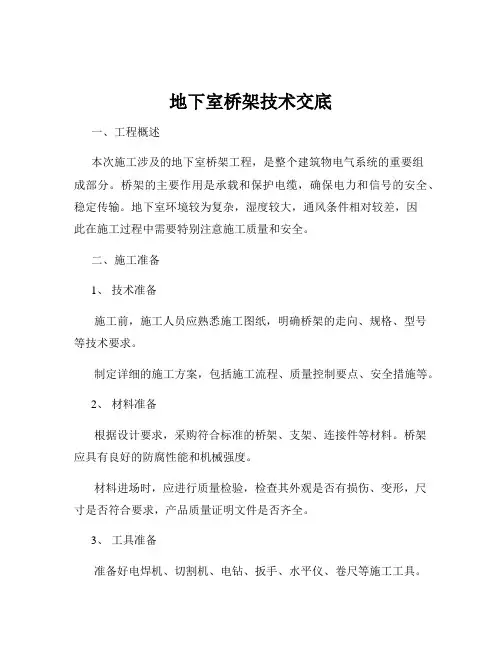

地下室桥架技术交底一、工程概述本次施工涉及的地下室桥架工程，是整个建筑物电气系统的重要组成部分。

桥架的主要作用是承载和保护电缆，确保电力和信号的安全、稳定传输。

地下室环境较为复杂，湿度较大，通风条件相对较差，因此在施工过程中需要特别注意施工质量和安全。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，明确桥架的走向、规格、型号等技术要求。

制定详细的施工方案，包括施工流程、质量控制要点、安全措施等。

2、材料准备根据设计要求，采购符合标准的桥架、支架、连接件等材料。

桥架应具有良好的防腐性能和机械强度。

材料进场时，应进行质量检验，检查其外观是否有损伤、变形，尺寸是否符合要求，产品质量证明文件是否齐全。

3、工具准备准备好电焊机、切割机、电钻、扳手、水平仪、卷尺等施工工具。

对工具进行检查和维护，确保其性能良好，安全可靠。

三、施工流程1、测量定位根据施工图纸，使用卷尺、水平仪等工具，在地下室墙壁、天花板上确定桥架的安装位置。

标记出支架的安装位置，确保桥架安装的水平度和垂直度。

2、支架安装按照标记位置，安装桥架支架。

支架应固定牢固，间距符合设计要求。

对于在混凝土结构上安装的支架，采用膨胀螺栓固定；在钢结构上安装的支架，采用焊接或螺栓连接。

3、桥架安装将桥架分段吊运至安装位置，进行组装。

桥架之间的连接应紧密，采用专用连接件，并保证连接处的电气连续性。

调整桥架的水平度和垂直度，使其符合规范要求。

4、接地处理桥架应进行可靠的接地，采用接地扁钢或铜线与接地系统连接。

接地电阻应符合设计要求，一般不大于 4 欧姆。

5、盖板安装在桥架安装完成后，安装盖板。

盖板应安装牢固，无翘曲、变形。

四、质量控制要点1、桥架的规格、型号应符合设计要求，外观应无损伤、变形。

2、支架的间距应均匀，固定牢固，水平度和垂直度偏差不应大于5mm。

3、桥架的连接处应平整、紧密，无明显缝隙。

4、接地连接应可靠，接地电阻应符合要求。

5、盖板应安装牢固，无缺失、损坏。

电缆线敷设安全技术交底一、前言电缆线敷设是电气工程中的一项重要工作，其施工质量和安全直接关系到电气系统的正常运行和人员的生命财产安全。

为了确保电缆线敷设工作的安全、高效进行，特进行本次安全技术交底。

二、施工准备1、技术准备施工前，应熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。

制定详细的施工方案，包括施工流程、施工方法、安全措施等。

2、材料准备电缆线：应符合设计要求，具有产品合格证和质量检验报告。

电缆桥架、电缆管、电缆支架等：应符合设计要求，表面无锈蚀、变形等缺陷。

其他辅助材料：如螺栓、螺母、垫片、防火材料等，应齐全、合格。

3、施工机具准备吊车、叉车、卷扬机等起重设备：应性能良好，安全可靠。

电缆敷设机、牵引机、滑轮等敷设设备：应调试合格，运转正常。

电焊机、切割机、钻孔机等加工设备：应完好无损，接地良好。

4、人员准备施工人员应经过专业培训，具备相应的施工技能和安全知识。

特种作业人员（如电工、焊工、起重工等）应持证上岗。

三、电缆线敷设的安全要求1、一般安全要求施工人员应穿戴好个人防护用品，如安全帽、安全带、工作服、绝缘鞋等。

施工现场应设置明显的安全警示标志，严禁无关人员进入。

施工前，应对施工机具进行检查和维护，确保其性能良好，安全可靠。

2、高处作业安全要求高处作业人员应系好安全带，安全带应挂在牢固可靠的地方。

高处作业时，应使用工具袋，严禁上下抛掷工具和材料。

遇有六级以上大风、雷雨、大雾等恶劣天气时，严禁进行高处作业。

3、电气安全要求施工现场的临时用电应符合《施工现场临时用电安全技术规范》（JGJ 46）的要求。

电缆线敷设过程中，应避免电缆线与带电体接触，防止触电事故的发生。

电气设备应接地良好，严禁带电作业。

4、防火安全要求施工现场应配备足够的灭火器材，如灭火器、消防水带等。

电缆桥架、电缆管等应采取防火措施，如涂刷防火涂料、填充防火材料等。

严禁在施工现场吸烟和使用明火。

四、电缆线敷设的施工方法1、电缆桥架敷设安装电缆桥架时，应保证其水平度和垂直度符合要求，支架间距均匀，固定牢固。

电缆沟施工技术交底一、施工准备1.1 施工前的准备工作包括评估施工路段、确认施工方案、编制安全技术措施、准备施工所需的材料和设备等。

1.2 在施工前，要对施工路段进行评估，确认路段是否存在地下管线、电缆、水管等，以避免施工期间对现有设施的损坏。

1.3 确定施工方案，根据实际情况选择开挖方式，可以采用人工开挖、机械铲挖等方法，确保施工质量和安全。

1.4 编制安全技术措施，包括通行警示标志的设置、施工区域的封闭、作业人员的防护措施等，以保障施工期间的安全。

1.5 准备施工所需的材料和设备，包括挖掘机、工具、防护措施等，确保施工的顺利进行。

二、施工方案2.1 施工方案要根据实际情况确定，包括开挖方式、沟槽尺寸、电缆敷设方式等。

2.2 开挖方式可以根据施工路段的情况选择，一般可以采用人工开挖、机械开挖等方式。

2.3 沟槽尺寸要根据敷设电缆的要求确定，一般要考虑电缆的长度、直径和敷设方式等因素。

2.4 电缆敷设方式可以根据实际情况选择，如敷设在电缆沟内、地下盘管、电缆桥架等。

2.5 在施工方案中要注意考虑施工的安全性和工程质量，避免对现有设施的损坏。

三、施工措施3.1 施工现场要设置合适的通行警示标志，确保施工区域的明确，避免施工人员与过往行人和车辆发生冲突。

3.2 施工区域要进行封闭，设置警示栏杆或安全带，避免未经许可的人员进入施工区域。

3.3 施工人员要佩戴符合规定的安全防护用品，如安全帽、防护眼镜、工作服等，确保施工期间的安全。

3.4 施工人员要熟悉施工所需的工艺流程和操作方法，严格按照施工方案进行操作，避免操作失误。

3.5 在沟槽开挖过程中要注意控制好挖掘机的深度和坡度，避免对现有设施造成损坏。

3.6 在敷设电缆的过程中要注意电缆的弯曲半径和敷设张力，避免对电缆造成损坏。

四、施工质量控制4.1 施工质量控制要按照施工方案和相关规范要求进行，确保施工的质量。

4.2 在沟槽开挖过程中要进行实测实量，确保沟槽尺寸满足要求。

一、工程概况1. 工程名称：___________2. 建设单位：___________3. 监理单位：___________4. 施工单位：___________5. 交底部位：___________6. 交底日期：___________7. 交底人：___________8. 接收人：___________二、安全注意事项1. 人员安全- 所有参与线缆敷设的人员必须经过专业培训，掌握线缆敷设的基本技能和安全操作规程。

- 施工现场必须佩戴安全帽、手套、防滑鞋等个人防护用品。

- 高处作业时，必须使用安全带，并确保安全带连接牢固可靠。

- 严禁酒后作业，确保人员精神状态良好。

2. 材料安全- 所有线缆、桥架、支架等材料必须符合国家标准，并具备相应的产品合格证。

- 线缆敷设前应检查线缆外观，确保无破损、老化、绝缘不良等现象。

- 线缆敷设过程中，严禁使用破损或不符合要求的线缆。

3. 作业环境安全- 施工现场应保持整洁，严禁乱堆乱放材料、工具等物品。

- 线缆敷设过程中，应确保现场通风良好，避免因缺氧导致人员窒息。

- 严禁在潮湿、易燃易爆等危险环境下进行线缆敷设作业。

三、操作规程1. 线缆敷设前- 根据设计图纸，确定线缆敷设路径、桥架、支架位置。

- 检查线缆、桥架、支架等材料的质量，确保符合要求。

- 清理敷设路径，确保无障碍物。

2. 线缆敷设过程中- 按照设计要求，依次敷设线缆，确保线缆排列整齐、无交叉。

- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 大于45度倾斜敷设的电缆每隔2m处设固定点。

3. 线缆敷设后- 检查线缆敷设质量，确保符合设计要求。

- 对线缆进行绝缘测试，确保绝缘性能良好。

- 将线缆接入终端设备，并进行调试。

四、应急预案1. 火灾事故- 发现火情，立即切断电源，并迅速报警。

- 使用灭火器、灭火器材等进行灭火。

电力电缆敷设技术交底编号：工程名称交底内容：电力电缆敷设1、电缆线路测量1)采用人工测量方式，使用皮尺进行测量。

2)根据调查确定的电缆线路走向测量各控制点（线路起点、终点、转角点设备安装点）间的距离，调查不同环境的电缆敷设方式（桥架、支架、夹层、穿管防护、过轨等）、进户方式（穿孔、电缆支架、电缆槽道等），画出电缆径路示意图，并做好记录，统一交由项目部备案。

记录采用双记录复核制，当附近有永久性建筑、设备时，需测出二者之间的距离；若没有时，要设置做好辅助标记。

重要地段的测量长度要考虑适当的余量。

3)测量结束后由工程技术人员根据测量结果编制电缆敷设明细表，确定电缆的型号规格、编号、敷设顺序，并进行电缆预制。

4)电缆配盘计划中明确：电缆型号、电缆长度、电缆敷设地点等。

5)在下一步的电缆敷设工作中，严格要求按电缆调查记录进行电缆敷设工作，以免造成增加电缆接头制作等的额外工作。

2、电缆敷设准备2)电缆采用野生敷设方法举行敷设。

电缆进场时检查外观无损伤、绝缘良好、型号、电压规格符合设计要求，并做好记实。

3)电缆敷设前利用2500V兆欧表测量绝缘电阻，结果不低于2500MΩ，并做好记实。

按设计和实际途径计较每根电缆长度，公道放置每盘电缆，根绝电缆接头。

4)电缆预制时，电缆支架底座应放在坚固、平展的空中。

电缆需从盘的上端引出，不得使电缆在支架上及空中磨擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护套折裂等未消弭的机械损伤。

5)敷设后不克不及及时举行电缆头安装的，需准备防水胶带对电缆头举行防护。

6)既有线施工留意对成品的保护。

电缆敷设时对既有电缆和设备举行必要的防护。

3、高压电力电缆敷设1）电缆设在铁路全保护区以内，敷设在路基坡脚下，遇防护栏时应尽量在防护栏内，站台上电缆径路选择距站台安全白线1米以外，具体位置由设备管理单位与施工单位现场共同确认。

2）电缆原则不得上涵或走路肩（站内咽喉区、区间调谐区除外）；涵、公铁立交的电缆必须上涵（桥），上桥涵电缆防护采用φ80国标钢管防护，两侧采用水泥封堵，钢管外露部分采用水泥包封后刷黑白相间的斑马线，斑马线宽为300mm，黑、白线宽为150mm。

13。

1电缆敷设13。

1.1 施工准备13.1.1。

1 技术准备1。

施工图纸、技术资料、相应施工图集、规范、规程齐全;施工方案编制完毕并经审批，并进行安全、技术交底。

2。

施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等,比较计算结果,定出合适的牵引方向及牵引方式。

3。

电缆敷设前绝缘摇测或耐压试验(1) 1kV以下电缆，用1kV兆欧表摇测线间及对地的绝缘电阻应不低于10MΩ。

（2） 6kV～10kV电缆应做耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150）和当地供电部门的规定。

(3) 施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象.（4) 多根电缆敷设在桥架及支架上时,应根据现场实际情况,事先将电缆的排列用表或图的形式画出来,防止电缆的交叉和混乱.4。

冬期敷设电缆，当温度达不到要求时,应将电缆提前加温.加温可用两种方法：一种是室内加温,室温保持25℃，时间约为1～2昼夜;另一种方法是采用电流加热，方法是将电缆一端的线芯短路，并密封严密，另一端通入电流形成回路,使电缆本身加热。

电缆加热时,电缆表面的温度不应超过下列数值：3kV及以下电缆40℃、6kV～10kV电缆35℃.加热后，电缆应尽快敷设。

13。

1。

1。

2 材料准备1。

所有电缆应具有出厂合格证、生产许可证、“CCC"认证标识;其规格型号及电压等级应符合设计要求。

2. 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

3. 电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。

橡套、塑料电缆外及绝缘层无老化及裂纹。

4. 电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。
