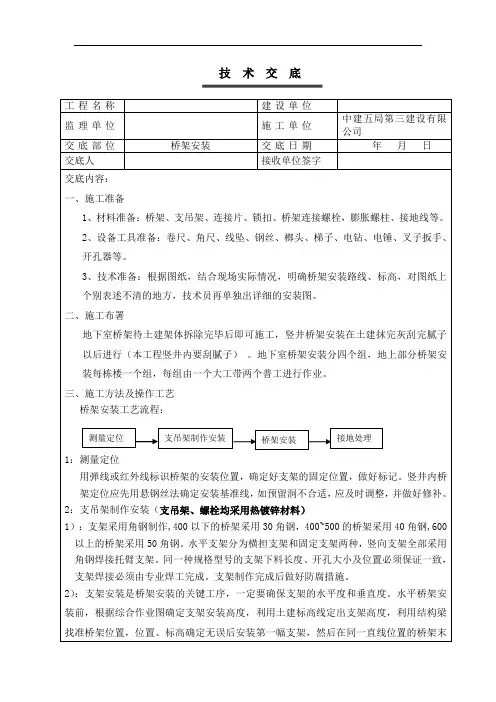

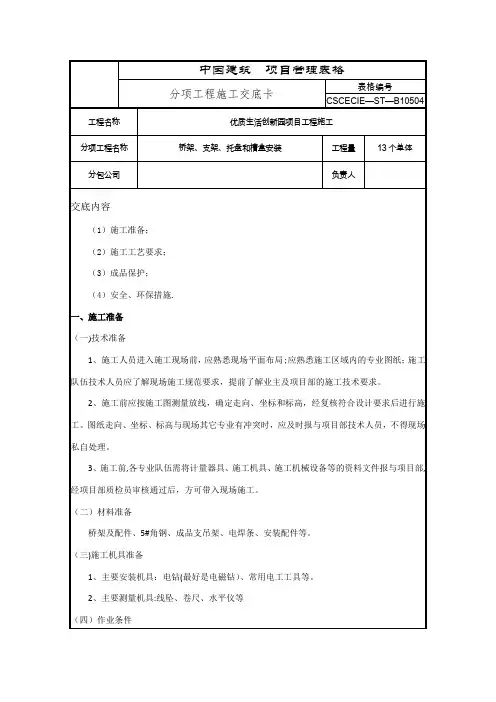

桥架安装施工技术交底

工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字端用同样的方式安装一副末端支架。

在第一幅支架和末端支架中间加设红外线垂直水准仪，利用红外线开始这一直线段位置的支架安装。

其余水平支架安装均按次方法进行安装。

竖向桥架支架，首先根据综合作业图安装顶端和底端支架，然后用20#钢丝拉紧连接好两端点以确定中间部分桥架位置。

水平桥架安装高度为纯地下室部分桥架安装主梁下2cm、主楼地下室部分（不吊顶）桥架安装高度为主梁下2cm；竖向桥架安装高度为距墙面5cm。

水平支架间距为2m，竖向支架间距为1.5m。

质量特色：支架顺直成一条直线、支架间距合理；桥架排列整齐，安装平直。

3：桥架安装1）：桥架跨接线采用≥4mm2的铜编织带做跨接，用爪垫和桥架螺母紧固，统一做成短∪字形，紧贴桥架；进出桥架的线管必须加锁母，且做跨接；不得在盖板、连接片位置开孔，桥架高度在150mm及以上高的桥架，电缆可从桥架底部穿出，若桥架高度小于150mm，则只能从侧面穿出，以满足桥架内电缆的弯曲半径。

工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字2）：支架与桥架通过加爪垫固定螺栓进线等电位连接，桥架通常不少于2处于接地体的连接，以保的接证桥架及支架的接地要求。

3）：桥架三通、拐角、让弯处应在接口500mm以内安装支、吊架，且距桥架接缝距离一致；所有桥架支架不能安装在接缝处；桥架支架安装距均匀一致，桥架侧面距两边吊杆距离一致；吊杆末端出螺母2~3丝；吊杆断面无毛刺、腐蚀痕迹；支架焊接应符合焊接工艺要求，焊巴要求打磨、倒角，不得有毛刺、焊渣，非成品支架应刷漆防腐，要求为2底1面。

4）：桥架不应在楼不中连接，盖板应错开两边200~300mm,以便防火封堵；穿越楼板时应加防水台保护，高度大于50mm。

5）：水平桥架安装应加固定支架，400以下的桥架每10m一个；400以上的桥架每6米一个；钢制桥架直线长度超30m设伸缩节，跨接线为16mm2双色软铜线绕接；电线导管工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字和桥架过建筑物变形缝时必须做补偿处理。

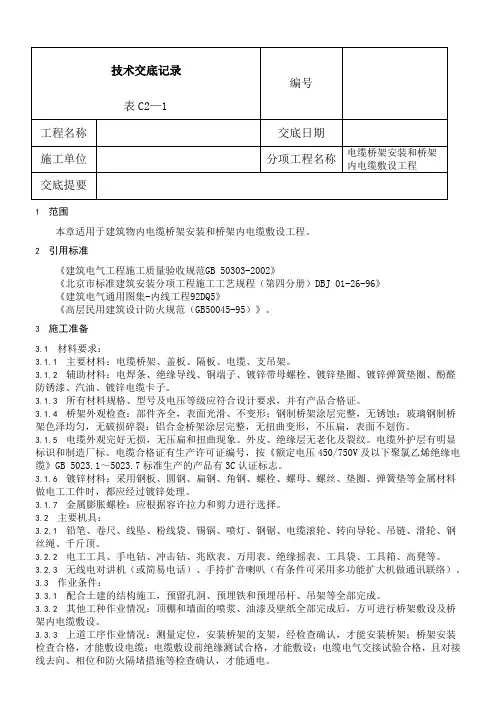

技术交底记录编号表C2—1工程名称交底日期施工单位分项工程名称电缆桥架安装和桥架内电缆敷设工程交底提要1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

2 引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

3 施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

3.1.5 电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。

3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。

3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

3.3 作业条件：3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

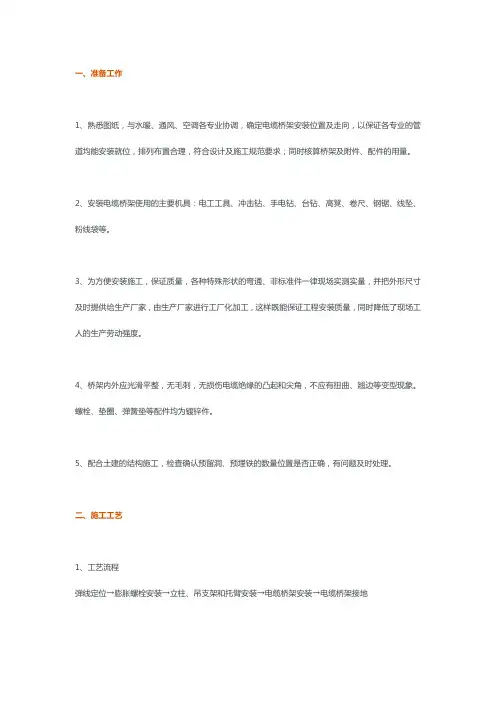

一、准备工作1、熟悉图纸，与水暖、通风、空调各专业协调，确定电缆桥架安装位置及走向，以保证各专业的管道均能安装就位，排列布置合理，符合设计及施工规范要求；同时核算桥架及附件、配件的用量。

2、安装电缆桥架使用的主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。

3、为方便安装施工，保证质量，各种特殊形状的弯通、非标准件一律现场实测实量，并把外形尺寸及时提供给生产厂家，由生产厂家进行工厂化加工，这样既能保证工程安装质量，同时降低了现场工人的生产劳动强度。

4、桥架内外应光滑平整，无毛刺，无损伤电缆绝缘的凸起和尖角，不应有扭曲、翘边等变型现象。

螺栓、垫圈、弹簧垫等配件均为镀锌件。

5、配合土建的结构施工，检查确认预留洞、预埋铁的数量位置是否正确，有问题及时处理。

二、施工工艺1、工艺流程弹线定位→膨胀螺栓安装→立柱、吊支架和托臂安装→电缆桥架安装→电缆桥架接地2、弹线定位根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线；按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。

3、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装方法。

（1）水平桥架（槽式）吊架安装（2）水平桥架（槽式）墙、立柱支架应做成三角支撑型如下图图中水平臂与竖直臂等长，焊接为满焊。

靠墙或立柱侧应采用不少于两处膨胀螺栓固定。

其各项参数应符合下表：（3）竖直桥架（梯式）支架各项参数应符合下列表格：4、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装要点（1）立柱、吊支架和托臂所用钢材应平直，无扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

（2）立柱、吊支架和托臂应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。

（3）立柱、吊支架和托臂的用料规格：严格按产品说明及桥架规格要求配置。

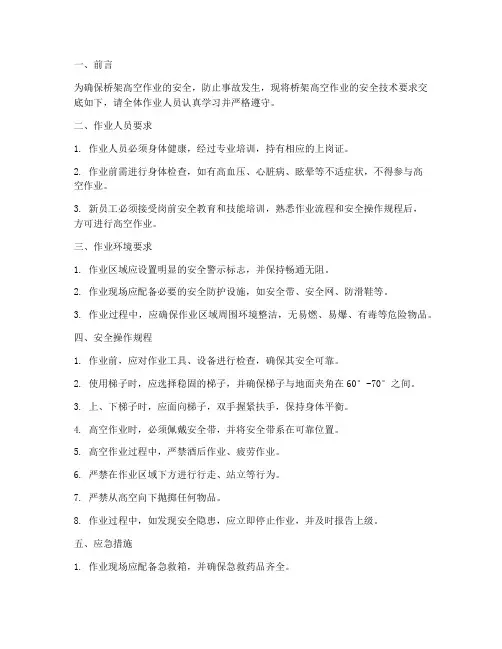

一、前言为确保桥架高空作业的安全，防止事故发生，现将桥架高空作业的安全技术要求交底如下，请全体作业人员认真学习并严格遵守。

二、作业人员要求1. 作业人员必须身体健康，经过专业培训，持有相应的上岗证。

2. 作业前需进行身体检查，如有高血压、心脏病、眩晕等不适症状，不得参与高空作业。

3. 新员工必须接受岗前安全教育和技能培训，熟悉作业流程和安全操作规程后，方可进行高空作业。

三、作业环境要求1. 作业区域应设置明显的安全警示标志，并保持畅通无阻。

2. 作业现场应配备必要的安全防护设施，如安全带、安全网、防滑鞋等。

3. 作业过程中，应确保作业区域周围环境整洁，无易燃、易爆、有毒等危险物品。

四、安全操作规程1. 作业前，应对作业工具、设备进行检查，确保其安全可靠。

2. 使用梯子时，应选择稳固的梯子，并确保梯子与地面夹角在60°-70°之间。

3. 上、下梯子时，应面向梯子，双手握紧扶手，保持身体平衡。

4. 高空作业时，必须佩戴安全带，并将安全带系在可靠位置。

5. 高空作业过程中，严禁酒后作业、疲劳作业。

6. 严禁在作业区域下方进行行走、站立等行为。

7. 严禁从高空向下抛掷任何物品。

8. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告上级。

五、应急措施1. 作业现场应配备急救箱，并确保急救药品齐全。

2. 作业人员应掌握基本的急救知识，以便在紧急情况下进行自救和互救。

3. 作业过程中，如发生事故，应立即启动应急预案，并迅速组织救援。

六、总结桥架高空作业安全至关重要，请全体作业人员务必高度重视，严格遵守安全操作规程，确保自身和他人的生命财产安全。

七、附件1. 安全操作规程详细说明2. 安全防护设施使用说明3. 应急预案及救援流程八、注意事项1. 本模板仅供参考，具体作业安全要求可根据实际情况进行调整。

2. 作业人员应认真阅读并理解本交底内容，确保在实际操作中严格执行。

3. 作业单位应定期对作业人员进行安全教育和培训，提高安全意识。

六、施工工艺
1、工艺流程
支架制作——放线定位——予埋吊杆吊架——金属膨胀螺栓安装——螺栓固定支架与吊架——桥架安装——连接片安装——扁铁敷设
2、桥架安装
A、支托架安装
（1）现场制作支架，材料采用热镀锌角钢。

（2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上采用膨胀螺栓固定。

（3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。

各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。

（4）水平安装的桥架支架间距宜为2m，大跨距桥架的支架间距不应超过设计及制造厂的规定。

（5）垂直敷设时，固定点间距不大于2ｍ。

桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时，还应在弯曲段中部增设一个支吊架。

在进出箱、柜和变形缝及丁字接头
的三端500ｍｍ内设支撑。

（6）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色一致
交底人年月日被交底人年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。

2、桥架到现场后，应分类堆放。

3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。

二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。

2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。

4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。

用线绳检查桥架通长的直平度。

5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。

桥架跨越建筑物变形缝处应断开100mm。

6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。

聚氯乙烯绝缘电缆最小允许弯曲半径10D。

交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。

7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。

8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。

三、安全事项
1、搬运桥架时应戴手套，且不少于2人。

2、桥架堆放时应平放，且勿竖立。

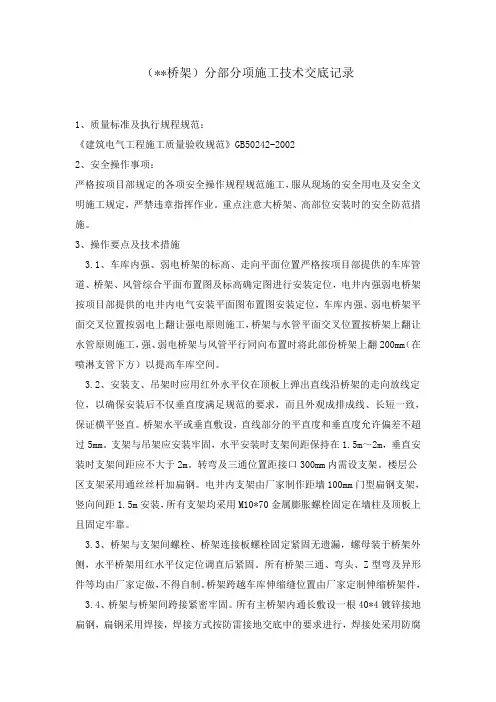

（**桥架）分部分项施工技术交底记录1、质量标准及执行规程规范：《建筑电气工程施工质量验收规范》GB50242-20022、安全操作事项：严格按项目部规定的各项安全操作规程规范施工，服从现场的安全用电及安全文明施工规定，严禁违章指挥作业。

重点注意大桥架、高部位安装时的安全防范措施。

3、操作要点及技术措施3.1、车库内强、弱电桥架的标高、走向平面位置严格按项目部提供的车库管道、桥架、风管综合平面布置图及标高确定图进行安装定位，电井内强弱电桥架按项目部提供的电井内电气安装平面图布置图安装定位，车库内强、弱电桥架平面交叉位置按弱电上翻让强电原则施工，桥架与水管平面交叉位置按桥架上翻让水管原则施工，强、弱电桥架与风管平行同向布置时将此部份桥架上翻200mm（在喷淋支管下方）以提高车库空间。

3.2、安装支、吊架时应用红外水平仪在顶板上弹出直线沿桥架的走向放线定位，以确保安装后不仅垂直度满足规范的要求，而且外观成排成线、长短一致，保证横平竖直。

桥架水平或垂直敷设，直线部分的平直度和垂直度允许偏差不超过5mm。

支架与吊架应安装牢固，水平安装时支架间距保持在1.5m～2m，垂直安装时支架间距应不大于2m。

转弯及三通位置距接口300mm内需设支架。

楼层公区支架采用通丝丝杆加扁钢。

电井内支架由厂家制作距墙100mm门型扁钢支架，竖向间距1.5m安装，所有支架均采用M10*70金属膨胀螺栓固定在墙柱及顶板上且固定牢靠。

3.3、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母装于桥架外侧，水平桥架用红水平仪定位调直后紧固。

所有桥架三通、弯头、Z型弯及异形件等均由厂家定做，不得自制。

桥架跨越车库伸缩缝位置由厂家定制伸缩桥架件，3.4、桥架与桥架间跨接紧密牢固。

所有主桥架内通长敷设一根40*4镀锌接地扁钢，扁钢采用焊接，焊接方式按防雷接地交底中的要求进行，焊接处采用防腐银粉漆补刷两遍。

此扁钢一端在配电室内与总等电位连接，其它终端与电井内接地扁钢连接，电井内扁钢与原预埋接地板连接形成接地通路。

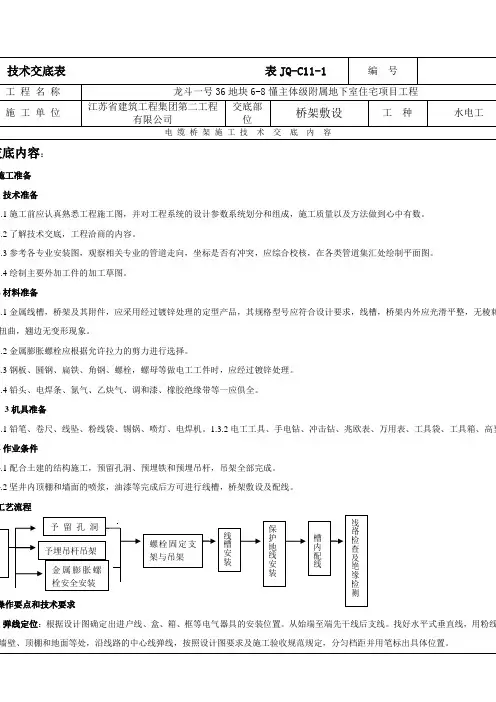

电 缆 桥 架 施 工 技 术 交 底 内 容交底内容：施工准备1技术准备1.1施工前应认真熟悉工程施工图，并对工程系统的设计参数系统划分和组成，施工质量以及方法做到心中有数。

1.2了解技术交底，工程洽商的内容。

1.3参考各专业安装图，观察相关专业的管道走向，坐标是否有冲突，应综合校核，在各类管道集汇处绘制平面图。

1.4绘制主要外加工件的加工草图。

2材料准备2.1金属线槽，桥架及其附件，应采用经过镀锌处理的定型产品，其规格型号应符合设计要求，线槽，桥架内外应光滑平整，无棱刺扭曲，翘边无变形现象。

2.2金属膨胀螺栓应根据允许拉力的剪力进行选择。

2.3钢板、圆钢、扁铁、角钢、螺栓，螺母等做电工工件时，应经过镀锌处理。

2.4铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。

3机具准备3.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电焊机。

1.3.2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳4作业条件4.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆，吊架全部完成。

4.2坚井内顶棚和墙面的喷浆，油漆等完成后方可进行线槽，桥架敷设及配线。

工艺流程操作要点和技术要求1弹线定位：根据设计图确定出进户线、盒、箱、框等电气器具的安装位置。

从始端至端先干线后支线。

找好水平式垂直线，用粉线墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

2予留孔洞：根据设计图标注的轴线部位，将预制加工好的框架固定在标出的位置上调直，待混凝土凝固，模板拆除后，拆下框架，平洞口。

3支架与吊架安装3.3.1支架与吊架所用钢材应平直、无扭曲，下料后长短偏差应在5mm范围内，切口处无卷边，毛刺。

3.2钢支架与吊架应焊接牢固，无变形，焊缝均匀平整，焊缝长度应符合要求，不得有裂纹，咬边，气孔等现象。

3.3支架与吊架应安装牢固，横平竖直，在有坡度和建筑部位，支架与吊架应与建筑物有相同坡度。

一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。

建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。

主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。

二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。

混凝土强度满足设计要求。

2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。

2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。

2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。

2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。

2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。

3. 3.2工具：活扳手、手钳、手锤等。

4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。

三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。

3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。

下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。

3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

一、交底对象全体参与桥架安装的电工及施工人员二、交底目的为确保桥架安装过程中的安全，降低安全事故发生的风险，特进行本次安全技术交底。

三、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解桥架的安装位置、规格、型号及材料要求。

（2）检查施工现场，确保施工区域安全、整洁，无障碍物。

（3）准备必要的施工工具和材料，如切割机、电焊机、扳手、螺丝刀等。

2. 安全操作规程（1）操作人员必须穿戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。

（2）使用切割机、电焊机等机械设备时，应严格按照操作规程进行，确保操作安全。

（3）高处作业时，必须系好安全带，并采取防滑措施。

（4）严禁酒后作业、疲劳作业，确保施工人员精神饱满。

3. 桥架安装过程中的安全注意事项（1）安装桥架前，应先检查桥架及支架的完好性，确保无损坏。

（2）桥架安装时，应保持水平、垂直，确保电缆敷设顺畅。

（3）桥架下方不得有人停留，防止人员被吊装设备砸伤。

（4）桥架安装过程中，注意不要损坏周围设备、管道等。

（5）桥架安装完成后，应及时清理现场，确保施工区域整洁。

4. 电缆敷设安全注意事项（1）电缆敷设前，应检查电缆的完好性，确保无损坏。

（2）电缆敷设时，应保持电缆整齐、有序，避免交叉、重叠。

（3）电缆转弯、分支处，应适当加宽桥架，确保电缆敷设顺畅。

（4）电缆敷设完成后，应及时检查电缆连接是否牢固，确保电路安全。

5. 应急处理措施（1）如发生火灾，立即切断电源，使用灭火器进行灭火。

（2）如发生人员触电，立即切断电源，对触电者进行急救，并立即拨打急救电话。

（3）如发生高空坠落，立即对坠落者进行救治，并立即拨打急救电话。

四、交底要求1. 施工人员必须认真听取本次安全技术交底，确保掌握安全操作规程。

2. 施工过程中，严格执行安全操作规程，确保施工安全。

3. 施工负责人要加强对施工人员的安全教育，提高安全意识。

五、交底时间[具体日期]六、交底人[交底人姓名]七、接收人[接收人姓名]八、备注1. 本交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。

技术交底记录编号表C2—1工程名称交底日期施工单位分项工程名称电缆桥架安装和桥架内电缆敷设工程交底提要1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

2 引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

3 施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

3.1.5 电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。

3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。

3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

3.3 作业条件：3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

地下室桥架技术交底一、工程概述本次施工涉及的地下室桥架工程，是整个建筑物电气系统的重要组成部分。

桥架的主要作用是承载和保护电缆，确保电力和信号的安全、稳定传输。

地下室环境较为复杂，湿度较大，通风条件相对较差，因此在施工过程中需要特别注意施工质量和安全。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，明确桥架的走向、规格、型号等技术要求。

制定详细的施工方案，包括施工流程、质量控制要点、安全措施等。

2、材料准备根据设计要求，采购符合标准的桥架、支架、连接件等材料。

桥架应具有良好的防腐性能和机械强度。

材料进场时，应进行质量检验，检查其外观是否有损伤、变形，尺寸是否符合要求，产品质量证明文件是否齐全。

3、工具准备准备好电焊机、切割机、电钻、扳手、水平仪、卷尺等施工工具。

对工具进行检查和维护，确保其性能良好，安全可靠。

三、施工流程1、测量定位根据施工图纸，使用卷尺、水平仪等工具，在地下室墙壁、天花板上确定桥架的安装位置。

标记出支架的安装位置，确保桥架安装的水平度和垂直度。

2、支架安装按照标记位置，安装桥架支架。

支架应固定牢固，间距符合设计要求。

对于在混凝土结构上安装的支架，采用膨胀螺栓固定；在钢结构上安装的支架，采用焊接或螺栓连接。

3、桥架安装将桥架分段吊运至安装位置，进行组装。

桥架之间的连接应紧密，采用专用连接件，并保证连接处的电气连续性。

调整桥架的水平度和垂直度，使其符合规范要求。

4、接地处理桥架应进行可靠的接地，采用接地扁钢或铜线与接地系统连接。

接地电阻应符合设计要求，一般不大于 4 欧姆。

5、盖板安装在桥架安装完成后，安装盖板。

盖板应安装牢固，无翘曲、变形。

四、质量控制要点1、桥架的规格、型号应符合设计要求，外观应无损伤、变形。

2、支架的间距应均匀，固定牢固，水平度和垂直度偏差不应大于5mm。

3、桥架的连接处应平整、紧密，无明显缝隙。

4、接地连接应可靠，接地电阻应符合要求。

5、盖板应安装牢固，无缺失、损坏。

桥架安装安全技术交底1、合同主体11 甲方（发包方）：＿___________________________12 地址：＿___________________________13 法定代表人：＿___________________________14 联系电话：＿___________________________15 乙方（承包方）：＿___________________________16 地址：＿___________________________17 法定代表人：＿___________________________18 联系电话：＿___________________________2、合同标的21 本合同的标的为桥架安装工程。

22 工程地点位于：＿___________________________23 工程内容包括但不限于：桥架的运输、安装、调试以及相关配套设施的安装等。

24 工程质量标准：应符合国家及行业相关标准，确保桥架安装牢固、稳定，线路布置合理、安全。

3、权利义务31 甲方权利义务311 甲方有权对乙方的施工过程进行监督和检查，确保工程质量和进度符合要求。

312 甲方应按照合同约定及时支付工程款项。

313 甲方应向乙方提供施工所需的必要条件，如场地、水电等。

32 乙方权利义务321 乙方有权要求甲方按照合同约定提供施工条件和支付款项。

322 乙方应严格按照国家相关安全技术标准和施工规范进行施工，确保施工过程的安全。

323 乙方应按照合同约定的时间和质量要求完成桥架安装工程。

324 乙方应在施工过程中采取必要的环境保护措施，减少对周围环境的影响。

4、违约责任41 若甲方未按照合同约定支付工程款项，每逾期一天，应按照未支付款项的具体比例向乙方支付违约金。

42 若乙方未按照合同约定的时间完成工程，每逾期一天，应按照工程总价款的具体比例向甲方支付违约金。

43 若工程质量未达到合同约定的标准，乙方应负责无偿返工或修复，直至达到标准，并承担由此产生的一切费用。

安装桥架技术交底咱今天就来好好唠唠安装桥架这档子事儿。

我先跟您说个我亲眼瞧见的事儿。

有一回，我去一个工地，就瞅见几个工人在那安装桥架，那场面，真是有点让人哭笑不得。

有个年轻的小伙子，看着挺机灵，可一上手就出了岔子。

他连桥架的零部件都没搞清楚，就急急忙忙开始组装，结果弄了半天，还是一团乱麻。

旁边的老师傅看不下去了，过来指点，那表情，又无奈又着急。

咱先说这安装前的准备工作。

您可得把场地给清理干净喽，别到处是杂物，磕磕绊绊的。

还有啊，工具得准备齐全，什么螺丝刀、扳手、水平仪，一个都不能少。

就像上战场，您得把枪擦亮了不是？然后是测量放线。

这可是个精细活儿，不能马虎。

得拿着尺子，仔仔细细地量，标好位置，角度也得精准，要不然桥架装歪了，那可就麻烦大了。

我就见过因为测量不准，装完的桥架跟设计图对不上，最后还得返工，费时又费力。

接着说支架安装。

支架就好比是桥架的“腿”，得结实稳当。

安装的时候，间距要合适，螺丝要拧紧，不能有松动的地方。

有一次，我看到一个支架螺丝没拧紧，结果桥架放上去，晃晃悠悠的，多吓人呐！再讲讲桥架的组装。

这可不能瞎来，得按照顺序，一步一步地来。

先把侧板安好，再装底板，每一个螺丝都要上到位。

而且，组装的时候要注意保护桥架的表面，别磕了碰了，划出道子来，影响美观不说，还可能影响使用寿命。

桥架的连接也是关键。

连接件得选对型号，安装要牢固。

连接的地方要平整，不能有高低差，要不然电缆在里面跑起来可不顺畅。

还有，别忘了做防腐处理。

特别是在潮湿的环境里，这一步可不能省。

不然，没过多长时间，桥架就锈迹斑斑，那可就不好看啦。

最后，安装完了，您得好好检查检查。

看看桥架是不是横平竖直，螺丝有没有拧紧，有没有遗漏的零部件。

就像考试做完了要检查试卷一样，可不能粗心大意。

总之，安装桥架这活儿，看着简单，其实里面的门道多着呢。

您可得认真对待，每一个环节都不能马虎，这样才能装出漂亮、结实、好用的桥架来。

希望我今天说的这些能对您有点帮助，祝您安装顺利！。

电缆桥架安装技术交底交底内容注:防火隔板采用矿棉半硬板、Ef～85型耐火隔板。

注:1.施工前将要封堵部位清理千净。

2.防火枕应按次序依次摆放整洁,防火枕与电缆之间空隙≤1cm2。

3.穿墙洞防火枕摆放厚度≥24cm。

4.吊杆长度L由工程设计决定。

5.防火枕规格为三种:Ⅰ型一320×120×25.Ⅱ型一160×120×25.Ⅲ型一160×75×25。

（六）金属桥架旳接地保护1、桥架全长应为良好旳电气通路。

镀锌制品旳桥架搭接处用螺母、平垫、弹簧垫紧固后可不交底内容做跨接地线。

如设计另有规定旳按设计施工。

2、桥架做跨接地线时必须保证跨接线平整且呈U形布置3. 非镀锌电缆桥架间连接板旳两端跨接铜芯接地线, 接地线最小容许截面积不不不小于4mm²；4. 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。

桥架内最大电缆旳相导线截面积S（mm2）保护地线最小截面积Sp（mm2）S≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/2五、成品保护1、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。

2、电缆两端头处旳门窗装好,并加锁,防止电缆丢失或损毁。

3、不容许将穿过墙壁旳桥架与墙上旳孔洞一起抹死。

六、桥架盖板应齐全, 不得遗漏, 并防止损坏和污染线槽。

七、使用高凳时, 注意不要碰坏建筑物旳墙面及门窗等。

八、应注意旳质量问题1、沿桥架敷设电缆时,应防止电缆排列混乱,不整洁,交叉严重。

在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。

电缆敷设时,应敷设一根整顿一根、卡固一根。

2、电缆弯曲半径不符合规定。

在电缆桥架施工时,应事先考虑好电缆途径,满足桥架上敷设旳最大截面电缆旳弯曲半径旳规定,并考虑好电缆旳排列位置。

九、安全注意事项1、电缆桥架安装时,其下方不应有人停留。
