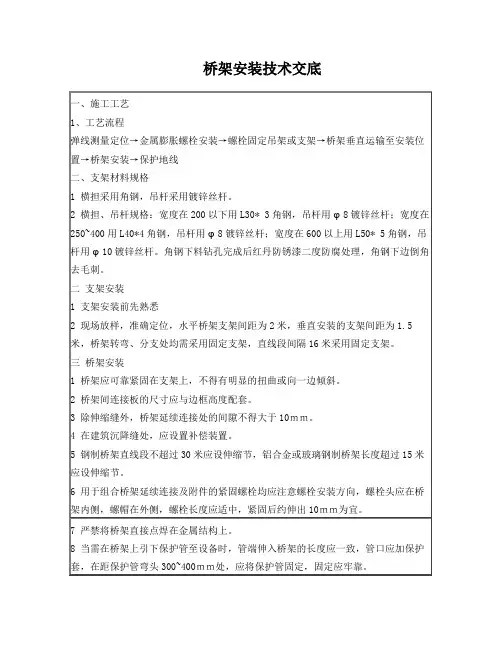

桥架安装技术交底

桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。

并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。

2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。

3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。

3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。

3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。

4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。

并提醒大家在安装过程中注意安全，避免发生意外。

4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。

4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。

4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。

5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。

6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。

最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。

桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。

2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。

规格、型号应符合实际要求。

桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。

3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。

二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。

三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。

（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。

c 固定支点、吊点间距在1.5米。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。

d 严禁用木砖固定支架与吊架。

e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。

2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。

3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。

4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。

5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

6.水平线槽安装超过30m需做防晃固定支架。

5）桥架引出的配管应使用钢管，桥架开孔使用开孔器，钢管与桥架连接时，应使用管接头固定；
6）桥架及支架必须可靠接地；
7）防火隔离段施工中应配合土建预留洞口，垂直穿越楼板处应在其孔洞四周设置高度为50mm及以上的防水台，用防火堵料填满与建筑物之间的空隙，内部用阻火包填充密实，防火堵料的厚度不应低于结构厚度；
2.4保护地线施工
1）桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地；
2）桥架端部之间的连接电阻不应过大，接地孔应清除绝缘涂层；
3）在伸缩缝和软连接处需采用编织铜线连接，编织铜线应进行刷锡处理。

三、质量标准
1主控项目
1.1 桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地
1.2桥架转弯分支处宜采用专用配件，其弯曲半径不应小于桥架内敷设电缆允许的
最小弯曲半径。

2 一般项目
2.1 直线段钢制桥架超过30米，应设置伸缩节；桥架跨越建筑物变形缝时，应设
置补偿装置；
2.2 桥架之间桥架与支架之间及与连接板的固定螺栓应紧固无遗漏，螺母应位于桥架外侧；
2.3 桥架与支架安装应符合下列规定：桥架宜敷设在易燃易爆气体和热力管道下方，与各类管道的净距符合如下规定
别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。

当地方主管部门对技术交底表格另有规定时，按地方规定执行。

交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2．编制了电气施工方案，并且施工条件已经按方案准备就绪。

3．应具备设计中使用规范、国标和其他技术资料文件。

对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4．施工人员施工前要熟悉施工图纸。

5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。

并具有产品合格证和检测证明文件。

2．桥架的各种配件：和桥架配套供应并提供质量证明文件。

3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。

2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。

（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。

预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。

3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。

4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。

二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。

2．支吊架规格型号符合要求。

3．所使用的的电焊条等材料应符合要求。

（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。

2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（三）质量关键要求1．电缆桥架均加盖板。

2．消防桥架及配件刷防火涂料保护。

3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。

4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。

一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。

建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。

主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。

二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。

混凝土强度满足设计要求。

2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。

2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。

2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。

2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。

2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。

3. 3.2工具：活扳手、手钳、手锤等。

4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。

三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。

3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。

下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。

3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

深化图纸，经设计单位、建设单位统一后实施。

图1 桥架安装工艺流程图
图2 局部综合排布图
图2 使用水准仪协助定位支吊架安装位置
度一致，吊架伸出横担支架长度一致且不超过50mm 。

如图5、图6所示：
图3 水平四通支吊架设置情况 图4 增加支吊架安装情况
图5 桥架圆钢吊架安装示意图间。

图6 桥架角钢吊架安装示意图
⑬水平桥架的弯通、三通安装示意图如图7、8所示：
图7 水平桥架弯通安装示意图
图8 水平桥架三通安装示意图
设置距离满足要求，如图9、10所示：
图9 水平桥架避让排水管安装示意图
图10 强电桥架与弱电桥架交叉点安装示意图
图11 竖向桥架安装示意图
图12 金属桥架与保护导体可靠连接
耐火衬板，封堵的厚度不小于250mm或墙体厚度。

图13 桥架封堵实例
图14 桥架封堵示意图。

桥架安装施工技术交底
1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重
视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配
件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。

3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的
敷设横线。

4、弹线完成后,进入支架安装工序。

根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。

5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定
铁件。

6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。

7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。

8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。

9、桥架的出线口应位置正确、光滑、无毛刺。

10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。

,且全长允许偏差为20mm；安
装后的桥架盖板应便于开启。

11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。

镀锌桥架
可
不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。

12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。

接受交底人签字:
交底人签字:。

桥架安装和电缆敷设技术交底随着信息技术和通讯技术的飞速发展，高速公路、城市快速路、铁路、地铁等基建工程中桥架安装和电缆敷设的要求也越来越高。

桥架安装和电缆敷设技术交底是保障施工质量、保证工程安全的一项重要环节，下面我们就来详细阐述一下。

一、桥架安装技术交底1、施工前的准备工作桥架安装前，首先要做好施工前期的准备工作，包括：安装位置的勘测、测量、清理；桥架的组装；安装和使用所需材料、设备的准备；制定好施工方案和安全措施等等。

2、安装方案制定制定合理、标准的桥架安装方案是桥架安装的重要环节。

安装方案包括桥架的悬挂方式、支撑方式、悬挂点的位置、间距以及安装的顺序等等。

在制定方案的时候，应该考虑到现场环境、施工条件和安全因素。

首先要确定好起点和终点，因为从起点开始，安装的规格、型号、长度、高度等都是根据实际情况而定的。

3、现场设置在现场设置时，应该向安装工人布置好自己的工作区域，打好安装桥架的基础脚手架，并根据桥架的安装位置进行调整。

然后出具安装方案，设置好要求架预埋件的数量和尺寸，以及单位的检验、验收人员，并组织人员对工字钢、角铁等组件进行清洗和分类。

4、安装施工按照桥架安装方案进行操作，安装前先用硬纸板和砂浆将预埋件封口，然后根据桥架图纸进行悬挂、支撑等工作，对于长桥架的安装，一般需要使用悬挂架，在安装过程中还需根据支撑条件控制好桥架的垂直度和水平度。

在桥架的杆件垂直度和水平度的控制上，要严格按照设计要求进行施工并确保符合相关国家标准。

5、验收交底桥架安装验收与交底，主要是为了检测安装是否符合标准、完成的质量标准是否达标、是否满足施工要求等等。

验收分为两个部分：一个是桥架的安装质量，对焊接强度、垂直度等进行检测，直到确保符合要求为止；另一个是操作质量，将桥架悬挂的起始点和终止点的位置确认好，用级尺或者其他量具进行标准测量和其他技术措施纪录，并进行验收。

二、电缆敷设技术交底1、施工前的准备工作电缆敷设前要首先进行规格和品种的确认，同时设计出电缆敷设方案，考虑到穿过隧道、桥梁或者通过电梯将电缆运上高位构件的难度等多种因素，确保安装方案合理。

安装桥架技术交底咱今天就来好好唠唠安装桥架这档子事儿。

我先跟您说个我亲眼瞧见的事儿。

有一回，我去一个工地，就瞅见几个工人在那安装桥架，那场面，真是有点让人哭笑不得。

有个年轻的小伙子，看着挺机灵，可一上手就出了岔子。

他连桥架的零部件都没搞清楚，就急急忙忙开始组装，结果弄了半天，还是一团乱麻。

旁边的老师傅看不下去了，过来指点，那表情，又无奈又着急。

咱先说这安装前的准备工作。

您可得把场地给清理干净喽，别到处是杂物，磕磕绊绊的。

还有啊，工具得准备齐全，什么螺丝刀、扳手、水平仪，一个都不能少。

就像上战场，您得把枪擦亮了不是？然后是测量放线。

这可是个精细活儿，不能马虎。

得拿着尺子，仔仔细细地量，标好位置，角度也得精准，要不然桥架装歪了，那可就麻烦大了。

我就见过因为测量不准，装完的桥架跟设计图对不上，最后还得返工，费时又费力。

接着说支架安装。

支架就好比是桥架的“腿”，得结实稳当。

安装的时候，间距要合适，螺丝要拧紧，不能有松动的地方。

有一次，我看到一个支架螺丝没拧紧，结果桥架放上去，晃晃悠悠的，多吓人呐！再讲讲桥架的组装。

这可不能瞎来，得按照顺序，一步一步地来。

先把侧板安好，再装底板，每一个螺丝都要上到位。

而且，组装的时候要注意保护桥架的表面，别磕了碰了，划出道子来，影响美观不说，还可能影响使用寿命。

桥架的连接也是关键。

连接件得选对型号，安装要牢固。

连接的地方要平整，不能有高低差，要不然电缆在里面跑起来可不顺畅。

还有，别忘了做防腐处理。

特别是在潮湿的环境里，这一步可不能省。

不然，没过多长时间，桥架就锈迹斑斑，那可就不好看啦。

最后，安装完了，您得好好检查检查。

看看桥架是不是横平竖直，螺丝有没有拧紧，有没有遗漏的零部件。

就像考试做完了要检查试卷一样，可不能粗心大意。

总之，安装桥架这活儿，看着简单，其实里面的门道多着呢。

您可得认真对待，每一个环节都不能马虎，这样才能装出漂亮、结实、好用的桥架来。

希望我今天说的这些能对您有点帮助，祝您安装顺利！。

一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、施工准备1. 施工人员应熟悉本工程桥架安装的相关规范、标准和施工图纸，了解桥架安装的基本原理和施工工艺。

2. 施工前，应对施工场地进行清理，确保施工环境安全、整洁。

3. 施工前，应对施工人员进行安全技术培训，提高施工人员的安全意识。

4. 施工材料、设备应按规范要求进行检验，确保材料、设备质量合格。

二、安全技术措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品，进入施工现场。

2. 施工现场应设置明显的安全警示标志，确保施工区域安全。

3. 施工人员应遵守施工现场的消防规定，禁止吸烟、动火作业。

4. 施工过程中，严禁酒后作业、疲劳作业。

5. 施工现场应保持良好的通风、采光条件，防止中毒、窒息事故发生。

6. 电气设备操作人员应持证上岗，严格遵守电气操作规程。

三、施工工艺1. 桥架安装前，应检查桥架的规格、型号、尺寸是否符合设计要求，表面应无锈蚀、裂纹等缺陷。

2. 桥架安装时，应确保支架、托臂等固定牢固，横平竖直，各支架的同层横档在同一水平上，其高低偏差不应大于5mm。

3. 桥架固定于构筑物上时，要求固定牢固，横平竖直，支架间隔均匀，上、下层间距一致。

4. 桥架每段应有接地螺栓，连接应牢固、可靠，桥架接地应同接地网连接。

5. 电缆桥架安装，其规格型号必须符合设计要求。

桥架安装前支架托臂固定支点的预埋件必须按图纸设计走向、坐标做好预埋工作。

6. 桥架安装前必须严格检查，表面应无污染、无变型、无机械损伤、烤漆喷塑无脱落，接口等附件的几何尺寸要与主桥架相符。
