Hypermesh入门简介一 HyperMesh简介主菜单：1、File――》Load――》Template2、 PreferenceGlobal Parameters：按键盘上的字母“G”； Option：按键盘上的字母“O”；Keyboard：键盘上快捷键的设定； User profiles：选择求解器模板；3、 GeometryDefeature：pinholes 消除零件表面上的小的圆孔；Surface――》Create 一般用来补较大的孔；Edit――》Edge 共享边的处理（Surpress or unsurpress）； 4、 MeshAutomesh：划分2D网格；首先选择所有曲面，选择Surface DeviationMin elem size: 3～6 （视具体零件而定） Max elem size:30 Max deviation: 0.1Max feature angle: 选缺省值 Mesh type：选择等边三角形或直角三角形单元数量最好不超过5万； Check element：2D length <0.5; aspect >10; skew: <75; min angle：15；max angle：165。

5、CheckEdge：Tolerance的值应小于0.5; 消除重复节点；在此还要进行如何检查单元连接的操作。

鼠标的操作左键：执行选择操作右键：在图形区域中反向选择并放弃图形操作 Ctrl＋左键：动态旋转模型 Ctrl＋中键：模型局部放大 Ctrl＋右键：平移模型二几何清理在进行有限元计算时，经常遇到的问题有：1、导入曲面数据时，有时存在缝隙、重叠等缺陷；2、因生产需要，CAD模型中通常包含某些细微特征，如导角、小孔等。

进行几何清理后，提高划分网格的速度和质量，提高计算精度。

GeometryDefeature：pinholes 消除零件表面上的小的圆孔； Su rface――》Create 一般用来补较大的孔；Edit――》Edge 共享边的处理（Surpress or unsurpress）；二曲面网格划分MeshAutomesh：首先选择所有曲面，选择Surface DeviationMin elem size: 3～6 （视具体零件而定） Max elem size: 30 Max deviation: 0.1Max feature angle: 取缺省值 Mesh type：选择等边三角形或直角三角形单元数量最好不超过5万；三单元质量检查CheckCheck element：2D length <0.5; aspect >10; skew: <75; min angle：15；max angle：165。

HyperMesh入门教程HyperMesh的界面和工作流程HyperMesh的几何模型操作HyperMesh的网格划分和质量检查HyperMesh的连接建立和材料赋予HyperMesh的加载和约束设置HyperMesh的输出控制和求解器选择HyperMesh的界面和工作流程当您启动HyperMesh软件后，您会看到如下图所示的主界面：菜单栏：位于界面顶部，包含了各种功能菜单，如File、View、G eometry、Mesh等。

工具栏：位于菜单栏下方，包含了常用的工具按钮，如打开文件、保存文件、撤销操作、重做操作等。

图形窗口：位于界面中央，用于显示和操作几何模型和网格模型。

面板区域：位于图形窗口右侧，用于显示和设置各种功能面板，如几何面板、网格面板、连接面板等。

状态栏：位于界面底部，用于显示当前的操作状态、鼠标位置、内存使用情况等。

导入或者创建几何模型对几何模型进行清理和修改对几何模型进行网格划分对网格模型进行连接建立和材料赋予对网格模型进行加载和约束设置选择合适的求解器并输出分析文件在每一个步骤中，您可以使用相应的菜单或者工具栏来执行各种操作，也可以使用相应的面板来设置各种参数。

在图形窗口中，您可以使用鼠标或者键盘来选择、挪移、旋转或者缩放模型。

在状态栏中，您可以查看当前的操作提示或者错误信息。

HyperMesh的几何模型操作在HyperMesh中，几何模型是由点、线、曲面和体组成的。

点是最基本的几何实体，用于定义空间中的位置。

线是由点连接而成的直线或者曲线，用于定义边界或者轮廓。

曲面是由线围成的平面或者曲面，用于定义形状或者区域。

体是由曲面围成的实体，用于定义物体或者结构。

HyperMesh可以导入或者创建各种格式的几何模型，如IGES、STEP、CATIA、SolidWorks等。

导入或者创建几何模型后，您可以使用Geometry菜单或者工具栏来对几何模型进行各种操作，如挪移、旋转、缩放、复制、镜像、合并、分割、修复等。

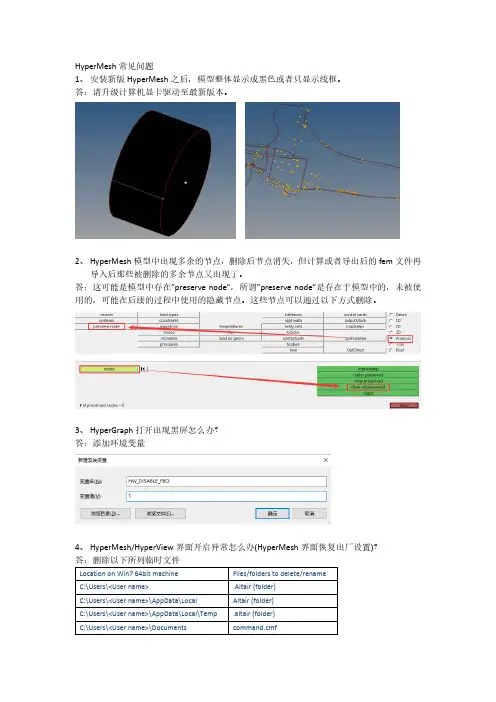

HyperMesh常见问题1、安装新版HyperMesh之后，模型整体显示成黑色或者只显示线框。

答：请升级计算机显卡驱动至最新版本。

2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem文件再导入后那些被删除的多余节点又出现了。

答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使用的，可能在后续的过程中使用的隐藏节点。

这些节点可以通过以下方式删除。

3、HyperGraph打开出现黑屏怎么办？答：添加环境变量4、HyperMesh/HyperView界面开启异常怎么办(HyperMesh界面恢复出厂设置)？5、误将服务器版license当成单机版license，将会导致错误，软件无法启动。

Altair HyperWorks许可证分为单机版和服务器版两种，其安装方法不同。

单机版许可证安装方法如下：将获取的许可证文件重命名为altair_lic.dat，复制该文件至<Install_location>\Altair \14.0\security路径下即可。

服务器版许可证安装方法如下：需要在服务器端安装License管理器，在客户端配置环境变量。

6、安装新版本的软件之后，HyperWorks License是否需要更新。

答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。

7、在HyperMesh中截图，为什么有时背景不会自动切换成白色？答：有以下两种方式可以快速截取白色背景的图片。

A:使用快捷方式Ctrl+F2截取图片，该快捷方式会自动打开绘图板，并在绘图板中显示图片。

B:推荐使用HyperMesh Desktop，在其中使用工具栏中的截图工具操作，自然为白底图片。

8、在HyperMesh中，如何提高几何显示精度？9、拓扑优化后处理时，OSSmooth界面要求输入*.grid文件，可是求解目录下找不到，怎么办？答：将autobead切换成none，这个功能是用于形貌优化后处理。

飞机机身HyperMesh有限元建模的规划方法飞机机身的有限元建模是飞机设计与分析的重要环节之一。

在飞机机身的有限元建模中，需要考虑到飞机结构的复杂性、载荷情况以及材料的力学性能等因素。

本文将介绍飞机机身有限元建模的规划方法，包括预处理、单元划分、边界条件设置和后处理等环节。

希望对读者在飞机机身有限元建模中起到一定的指导作用。

飞机机身有限元建模的规划方法可以分为以下几个步骤进行：1. 预处理阶段：预处理阶段主要是准备工作，包括导入几何模型、修剪几何模型、建立坐标系和单位等。

在导入几何模型时，需要将飞机机身的三维几何模型导入到有限元建模软件中，通常使用STL或者STEP等文件格式。

修剪几何模型主要是根据有限元网格所需的节点和单元位置来进行修整，使得几何与有限元网格一致。

建立坐标系和单位是为了方便后续分析过程中的数据处理和结果分析。

2. 单元划分阶段：在单元划分阶段，需要将飞机机身的几何模型划分为有限元网格。

常见的有限元单元包括三角形单元、四边形单元和六面体单元等。

在单元划分时，需要根据飞机结构的几何特征和载荷情况来选择合适的单元类型和单元尺寸。

需要注意单元划分的密度，即单元的数量与飞机结构的复杂度和计算成本之间的平衡。

3. 边界条件设置阶段：在边界条件设置阶段，需要为飞机机身的有限元模型添加边界条件。

边界条件包括约束条件和载荷条件。

约束条件主要是限制结构的自由度，主要有固定支撑、弹簧支撑、几何限制和摩擦限制等。

载荷条件是指施加在飞机机身上的外部载荷，主要有重力载荷、气动载荷和外部冲击载荷等。

边界条件的设置需要根据实际工况和设计要求来进行选择和确定。

4. 后处理阶段：在后处理阶段，需要对飞机机身的有限元模型进行结果分析和结果处理。

结果分析包括应力分析和变形分析，可以通过有限元软件进行计算并输出结果。

结果处理主要是对结果数据进行可视化和表达，常见的处理方式包括生成应力云图、变形云图和路径绘制等。

飞机机身有限元建模的规划方法可以根据不同的要求和实际情况进行灵活调整和改进。
