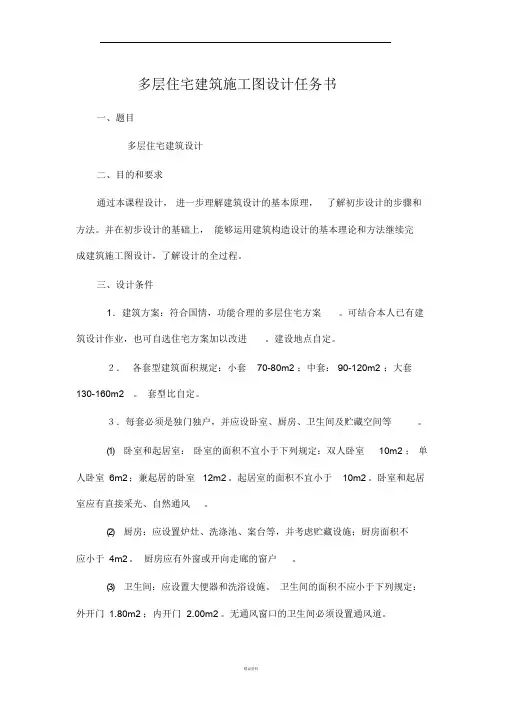

多层住宅建筑施工图设计任务书一、题目多层住宅建筑设计二、目的和要求通过本课程设计，进一步理解建筑设计的基本原理，了解初步设计的步骤和方法。
并在初步设计的基础上，能够运用建筑构造设计的基本理论和方法继续完成建筑施工图设计，了解设计的全过程。
三、设计条件1．建筑方案：符合国情，功能合理的多层住宅方案。
可结合本人已有建筑设计作业，也可自选住宅方案加以改进。
建设地点自定。
２．各套型建筑面积规定：小套70-80m2 ；中套：90-120m2 ；大套130-160m2 。
套型比自定。
３．每套必须是独门独户，并应设卧室、厨房、卫生间及贮藏空间等。
(1)卧室和起居室：卧室的面积不宜小于下列规定：双人卧室10m2 ；单人卧室6m2 ；兼起居的卧室12m2 。
起居室的面积不宜小于10m2 。
卧室和起居室应有直接采光、自然通风。
(2)厨房：应设置炉灶、洗涤池、案台等，并考虑贮藏设施；厨房面积不应小于4m2 。
厨房应有外窗或开向走廊的窗户。
(3)卫生间：应设置大便器和洗浴设施。
卫生间的面积不应小于下列规定：外开门1.80m2 ；内开门 2.00m2 。
无通风窗口的卫生间必须设置通风道。
(4)其它：每套住宅应有贮藏空间，壁柜净深不宜小于0.45m ，吊柜净高不应小于0.35m 。
每套住宅应设阳台。
4.层高为2.80m 或2.70m ，层数为 6 层，结构型式为砖混结构。
四、设计内容及图纸要求按建筑制图标准规定绘制A2 图纸2—4 张，完成下列内容：1. 底层平面图，标准层平面图(二或三个单元组合)比例1：50 或1：100 。
(1) 确定各房间的形状、尺寸及位置，表示固定设备。
布置一套住宅的主要家具并标注房间净面积。
(2) 确定门窗大小、位置(按比例绘制并编号)，表示门的开启方式和方向。
(3) 表示出楼梯、阳台、贮藏空间等。
(4) 标注各部分尺寸：外部尺寸：三道尺寸(即总尺寸、轴线尺寸、墙段和门窗洞口尺寸)。
内部尺寸：内部墙段、门窗洞口、墙厚等细部尺寸。
