小波变换图像去噪方法MATLAB实现
本文的主要工作是：（1）对各种传统的图像去噪方法用MATLAB实现，并进行对比，总结各种方法的优缺点。（2）阐述小波变换的发展历程、思想、概念和基于小波变换图像去噪的基本方法。（3）研究小波分解层数、小波基的选择对图像去噪结果的影响。（4）用MATLAB编程实现基于小波变换的图像去噪，并计算处理后图像的SNR和MSE。
关键词：图像去噪;小波变换;小波基;分解层数
2 小波阈值去噪的原理
从数学角度看小波去噪问题的实质是寻找最佳映射，即寻找从实际信号空间到小波函数空间的最佳映射，从而将原始信号和噪声信号分开，得到原始信号的最佳恢复。从信号学的角来看，小波去噪实质是一个信号滤波问题，它可以看成是特征提取和低通滤波功能的综合，它既具有传统低通滤波器的功能，还能在去噪后保留信号的特征，其等效框图如下所示：
图 3.2 小波去噪等效框
小波阈值去噪的步骤如下：
（1）根据信号特点和消噪要求选择合适的基小波和分解层数，对含有的噪声信号f(k)作小波变换，得到一组小波系数wj,k。
图像经过采样后得到一系列的矩阵，然后将图像转换到小波域，此时的图像可以分为一个低通分量LL和三个高通分量（HL，LH，ＨＨ），三个高通分量中一个为高通分量部分，剩下两个为次高频部分。分解过程如下所示：
图3.3 图像分解过程
f(t)为一维信号，对其进行N点采样后的离散信号为f(n)，N取0,1,2,...,N-1 ,其小波变换为：
Wf(j,k)=2−j2∑f(n)φ(2−jN−1n=0n−k) (11)
其中Wf(j,k)为小波系数，简记为wj,k。小波系数可以分为两类：第一类 小波系数仅仅由噪声经过小波变换得到的；第二类 小波系数由信号经过小波变换的来，其中包含有噪声变换的结果。 3
(2)对wj,k进行阈值处理后得到估计的小波系数ŵj,k,使得‖ŵj,k−uj,k‖尽可能的小。实际应用中小波变换如下：

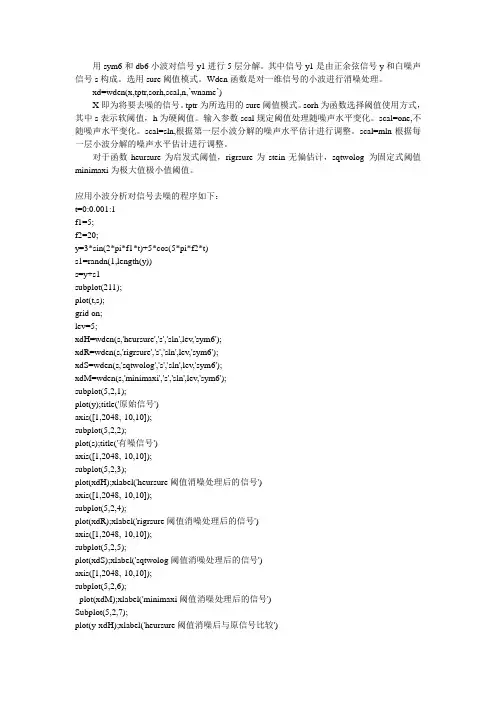

用sym6和db6小波对信号y1进行5层分解。其中信号y1是由正余弦信号y和白噪声信号s构成。选用sure阈值模式。Wden函数是对一维信号的小波进行消噪处理。
xd=wden(x,tptr,sorh,scal,n,’wname’)
X即为将要去噪的信号。tptr为所选用的sure阈值模式。sorh为函数选择阈值使用方式，其中s表示软阈值，h为硬阈值。输入参数scal规定阈值处理随噪声水平变化。scal=one,不随噪声水平变化。scal=sln,根据第一层小波分解的噪声水平估计进行调整。scal=mln根据每一层小波分解的噪声水平估计进行调整。
对于函数heursure为启发式阈值，rigrsure为stein无偏估计，sqtwolog 为固定式阈值
minimaxi为极大值极小值阈值。
应用小波分析对信号去噪的程序如下：
t=0:0.001:1
f1=5;
f2=20;
y=3*sin(2*pi*f1*t)+5*cos(5*pi*f2*t)
s1=randn(1,length(y))
s=y+s1
subplot(211);
plot(t,s);
grid on;
lev=5;
xdH=wden(s,'heursure','s','sln',lev,'sym6');
xdR=wden(s,'rigrsure','s','sln',lev,'sym6');
xdS=wden(s,'sqtwolog','s','sln',lev,'sym6');
xdM=wden(s,'minimaxi','s','sln',lev,'sym6');
subplot(5,2,1);
plot(y);title('原始信号')
axis([1,2048,-10,10]);
subplot(5,2,2);
plot(s);title('有噪信号')
axis([1,2048,-10,10]);
subplot(5,2,3);

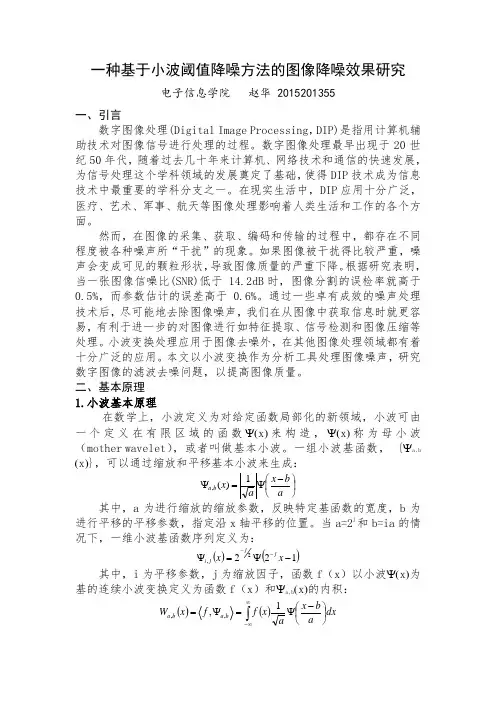

一种基于小波阈值降噪方法的图像降噪效果研究
电子信息学院 赵华 2015201355
一、引言
数字图像处理(Digital Image Processing，DIP)是指用计算机辅助技术对图像信号进行处理的过程。数字图像处理最早出现于20世纪50年代，随着过去几十年来计算机、网络技术和通信的快速发展，为信号处理这个学科领域的发展奠定了基础，使得DIP技术成为信息技术中最重要的学科分支之一。在现实生活中，DIP应用十分广泛，医疗、艺术、军事、航天等图像处理影响着人类生活和工作的各个方面。
然而，在图像的采集、获取、编码和传输的过程中，都存在不同程度被各种噪声所“干扰”的现象。如果图像被干扰得比较严重，噪声会变成可见的颗粒形状，导致图像质量的严重下降。根据研究表明，当一张图像信噪比(SNR)低于14.2dB 时，图像分割的误检率就高于0.5%，而参数估计的误差高于0.6%。通过一些卓有成效的噪声处理技术后，尽可能地去除图像噪声，我们在从图像中获取信息时就更容易，有利于进一步的对图像进行如特征提取、信号检测和图像压缩等处理。小波变换处理应用于图像去噪外，在其他图像处理领域都有着十分广泛的应用。本文以小波变换作为分析工具处理图像噪声，研究数字图像的滤波去噪问题，以提高图像质量。
二、基本原理
1.小波基本原理
在数学上，小波定义为对给定函数局部化的新领域，小波可由一个定义在有限区域的函数x来构造，x称为母小波（mother wavelet），或者叫做基本小波。一组小波基函数， {a,b
x}，可以通过缩放和平移基本小波来生成：
abxaxba1)(,
其中，a为进行缩放的缩放参数，反映特定基函数的宽度，b为进行平移的平移参数，指定沿x轴平移的位置。当a=2j和b=ia的情况下，一维小波基函数序列定义为：
1222,xxjjji
其中，i为平移参数，j为缩放因子，函数f（x）以小波x为基的连续小波变换定义为函数f（x）和a,bx的内积：
小波软阈值去噪流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention!
小波软阈值去噪是一种常用的信号去噪方法，其基本流程如下：
