单螺杆挤出机的规格型号与基本参数

  • 格式：doc
  • 大小：200.50 KB
  • 文档页数：16

单螺杆挤出机的规格型号与基本参数 (1) 挤出机的型号标注国内橡胶塑料机械标准。GB/T12783—91中规定，对挤出机的标牌上型号标注说明如下。

从左向右顺序：第一格是塑料机械代号为S；第二格是挤出机代号为J；第三格是指挤出机不同的结构形式代号。三个格组合在 一起就是塑料挤出机为SJ；塑料排气式挤出机为SJP；塑料发泡挤出机为SJF；塑料喂料挤出机为SJW；塑料鞋用挤出机为SJE；阶式塑料挤出机为SJJ；双螺杆挤出机为SJS；锥形双螺杆挤出机为SJSF；多螺杆挤出机为SJD。第四格表示辅机，代号为F；如果是挤出机组，则代号为E。第五格参数是指螺杆直径和螺杆的长径比。第六格是指产品的设计顺序，按字母A、B、C...顺序排列，第一次设计不标注设计号。 例如SJ-45×25，此型号表示塑料挤出机，螺杆直径为45mm，螺杆的长径比为25 ： 1。螺杆长径比为20 ： 1时不标注。 (2) 挤出机的基本参数规定高密度聚乙烯制品挤出成型用挤出机的基本参数见表1。聚丙烯制品挤出成型用挤出机的基本参数见表2。聚氯乙烯制品挤出成型用挤出机的基本参数见表3。

表1 聚乙烯（HDPE）制品挤出成型用挤出机基本参数（JB/T 8061—1996） 螺杆直径D/mm 长径比百L/D 螺杆最髙转速nmax/(r/min) 最高产量Qmax/(kg/h) 电动机功率/Kw 名义比功率/[kW/(kg/h)] 比流量q/[(kg/h)/(r/ min)] 机筒加热段数(推荐） 机筒加热功率/kW≤ 中心髙H/mm

MI 0.04~1.2

20 20 25 115 3.0 1.5 0.49 0. 027 3 4 1000 28 30 155 4.5 2.2 0. 029 5 500 25 20 25 105 6.1 3 0. 058 4 350 28 30 125 8.2 4 0. 065 5

30 20 25 115 11.2 5.5 0. 098 28 30 140 15.3 7.5 0. 109 4 6

35 20 25 110 15.6 0.48 0. 142 3 5.5 28 30 145 23.0 11 0. 159 4 7

40 20 25 110 0. 209 3 6.5 28 30 122 31.3 15 0. 256 4 8

45 20 25 100 0. 313 3 28 30 120 38.5 18.5 0. 321 4 10

50 20 25 90 31.3 15 0. 348 3 9 1000 28 30 100 38.5 18.5 0. 385 4 11 500 55 20 25 88 0. 438 10 28 30 94 46 22 0. 489 13 60 20 25 80 46 0. 575 12 28 30 97 62 30 0. 639 15

65 20 25 85 0. 729 14 28 30 105 84 40 0. 800 18

70 20 25 85 77 37 0. 906 17 28 30 94 94 45 1. 000 21

80 20 25 87 96 0.47 1. 103 20 28 30 90 106 50 1. 178 25

90 20 25 80 1. 325 28 30 90 128 60 1. 422 5 30

100 20 25 60 177 55 1. 950 31 1100 28 30 75 160 75 2. 133 6 38 1000 120 20 25 64 2. 500 5 40 600 28 30 72 215 100 2. 986 6 50

150 20 25 45 280 132 6. 222 65 28 30 50 340 160 6800 7 80

表2 聚丙烯(PP)制品挤出成型用挤出机基本参数（JB/T 8061—1996） 杆直径D/mm 长径比L/D 螺杆最髙转数nmax/（r/ min) 最高产量Qmax/(kg/h) 电动机功率/kw 名义比功率/[kW/(kg/h)] 比流量q/[(kg/h)/(r/min)] 机筒加热段数

机筒加热

功率/kW≤

中心髙h/mm

20 20~25 140 3.6 1.5 0.41 0.26 3 3 1000 28~30 190 5.4 2.2 0.28 3 4 500

30 20~25 140 13.4 5.5 0.41 0.096 3 5 350 28~30 170 18.4 7.5 0.108 4 6 45 20~25 130 37.5 15 0.4 0.288 3 8 28~30 150 46 18.5 0.307 4 4

65 20~25 100 75 30 0.4 0.75 4 14 1000 28~30 125 100 40 0.8 4 18 500

90 20~25 98 128 50 0.39 1.306 4 25 28~30 108 154 60 1.426 5 30

20 20~25 74 192 75 0.39 2.595 5 40 1100 28~30 85 255 100 3 6 50 1000

150 20~25 60 338 132 0.39 5.673 6 65 600 28~30 70 410 160 5.857 7 80

表3 聚氣乙烯（PVC）制品挤出成型用挤出机基本参数（ZBG 95009. 1—88） 螺杆长径比螺杆转数nmin~nmax/ 产量Qmax/(kg/h) 电动机名义比功率比流量机筒加热机筒中心 直径D/ mm L/D (r/min) 功率/kW /[kW/(kg/h)] q/[(kg/h)/(r/min)] 段数(推荐） 加热功率/kW≤ 髙h/mm HPVC SPVC HPVC SPVC HPVC SPVC HPVC SPVC

20 20 20~60 20~120 0.8~2 1~3 0.8 0.4 0.27 0.04 0.03 3 3 1000 25 3 4 500 350

30 20 17~50 17~102 2~5 3~8 2.2 0.44 0.28 0.11 0.09 3 4 1000 25 3 5 500 350

45 20 15~45 15~90 6~15 9~22 5.5 0.37 0.25 0.4 0.3 3 6 1000 25 3 8 500 350 65 20 13~39 12~78 15~37 22~55 15 0.4 0.27 1.15 0.85 3 12 1000 25 3 16 500 90 20 11~13 11~66 32~64 40~100 24 0.38 0.25 2.9 1.8 3 24 1000 25 4 30 500

120 20 9~27 9~54 65~130 84~190 55 0.42 0.29 7.2 4.7 4 40 1100 25 5 45 600

150 20 7~21 7~42 90~180 120~280 75 0.42 0.27 12.8 8.6 5 60 1100 25 6 72 600

200 20 5~15 5~30 140~280 180~430 100 0.36 0.24 28 18 6 100 1100 25 7 125 600

(3) 单螺杆挤出机的主要参数说明 ① 螺杆直径，是指螺杆的螺纹部分的外圆直径，一般用D表TK，单位为mm。 ② 螺杆的长径比，是指螺杆的螺纹部分长度与螺杆直径的比值。用L/D表示。 ③ 螺杆的转速范围，是指螺杆工作时的最低转速和最高转速值。用nmin~nmax表示，单位为r/min。 ④ 螺杆工作旋转驱动电动机功率，单位为kW。 ⑤ 机筒加热功率，是指机筒用电加热时电功率，单位为kW。 ⑥ 机筒加热段数，是指机筒加热分几段温度区控制。 ⑦ 挤出机产量，是指挤出机在单位时间内的生产能力，用Q袠示，单位为kg/h。 ⑧ 名义比功率，指挤出机每小时生产塑料制品质量（重量）所需电动机功率的综合指标，用P表示，即P=P/Qmax，单位为kW/(kg/h)。 ⑨ 比流量，是指螺杆每转动一圈所能生产的塑料制品质量。这个值体现出挤出机的生产效率，用q = q实测/n实测表示，单位为(kg/h)/(r/min)。 ⑩ 中心高，指挤出机的机筒内螺杆中心线距机座底平面的高度，用h表示，单位为mm。 (4) 国内部分单螺杆挤出机生产厂的产品型号及基本参数单螺杆挤出机生产厂国内有几十家。这里只介绍部分挤出机生产厂的 产品型号及产品参数，见表4〜表6，供用户选择参考。

表4 大连冰山橡塑股份有限公司生产的单螺杆挤出机 产品型号 主要技术参数 长径比 螺杆转速/(r/min) 生产能力/（kg/h) 总功率/kW SJ-65X30L 30:01:00 LDPE:16~160 145 56.62 SJ-90X30 30:01:00 LLDPE:12~120 125 88.1 12~120 200

SJ-90X30A 30:01:00 LDPE:15~150 280 104 LLDPE:10.5~105 200

SJ-120X30 30:01:00 LDPE:13.5~135 450 179.2 LLDPE:10~100 330

SJ-150X25 25:01:00 6. 5~65 460 195 SJ-180X6 6:01 6~60 500 36.55 SJ-120X18 18:01 10~30 70~150 71.4

SJ-30X25 25:01:00 19~190 LDPE:25 12.7 HDPE:17

合集下载

90挤出机配置

90挤出机配置

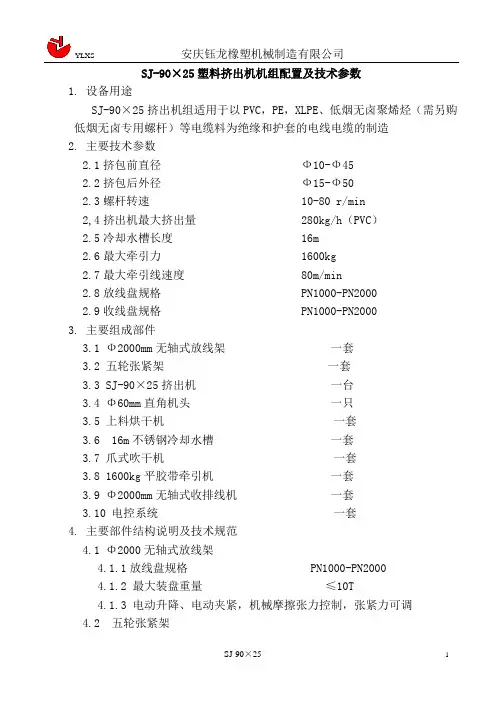

SJ-90×25塑料挤出机机组配置及技术参数1.设备用途SJ-90×25挤出机组适用于以PVC，PE，XLPE、低烟无卤聚烯烃（需另购低烟无卤专用螺杆）等电缆料为绝缘和护套的电线电缆的制造2.主要技术参数2.1挤包前直径Ф10-Ф452.2挤包后外径Ф15-Ф502.3螺杆转速 10-80 r/min2,4挤出机最大挤出量 280kg/h（PVC）2.5冷却水槽长度 16m2.6最大牵引力 1600kg2.7最大牵引线速度 80m/min2.8放线盘规格 PN1000-PN20002.9收线盘规格 PN1000-PN20003.主要组成部件3.1 Ф2000mm无轴式放线架一套3.2 五轮张紧架一套3.3 SJ-90×25挤出机一台3.4 Φ60mm直角机头一只3.5 上料烘干机一套3.6 16m不锈钢冷却水槽一套3.7 爪式吹干机一套3.8 1600kg平胶带牵引机一套3.9 Φ2000mm无轴式收排线机一套3.10 电控系统一套4.主要部件结构说明及技术规范4.1 Φ2000无轴式放线架4.1.1放线盘规格 PN1000-PN20004.1.2 最大装盘重量≤10T4.1.3 电动升降、电动夹紧，机械摩擦张力控制，张紧力可调4.2 五轮张紧架4.2.1由5-Ф220钢滚轮组成，张紧力及张紧距离可调以适应不同的线径，通过调整弹簧力的大小而控制张力4.3 SJ-90×25挤出机4.3.1螺杆直径Φ904.3.2螺杆长径比 25：14.3.3 螺杆形式 BM 型4.3.4 出胶量 280kg/h（PVC）4.3.5 主电机功率 75kw4.3.6机筒加热段数×功率 5×5kw4.3.7 机筒材料 38CrMoAlA，表面氮化处理，氮化深度0.5~0.8；表面硬度≥HV940。
