浅谈中国数字音频广播CDR

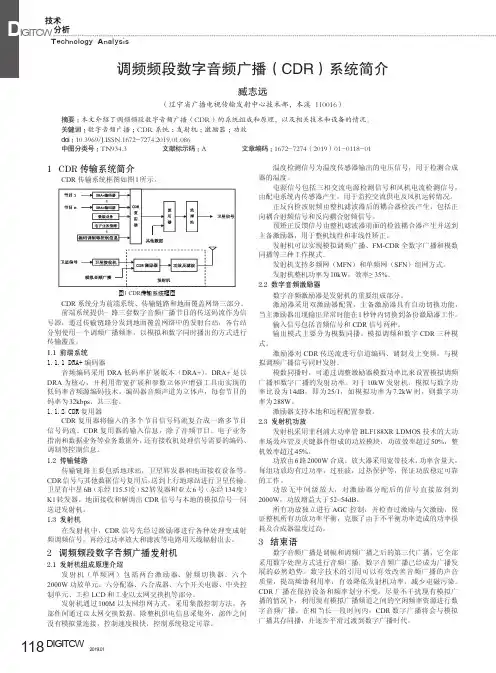

分析Technology AnalysisDI G I T C W 技术118DIGITCW2019.011 CDR 传输系统简介CDR 传输系统框图如图1所示。

图1 CDR 传输系统框图CDR 系统分为前端系统、传输链路和地面覆盖网络三部分。

前端系统提供一路三套数字音频广播节目的传送码流作为信号源，通过传输链路分发到地面覆盖网络中的发射台站，各台站分别使用一个调频广播频率，以模拟和数字同时播出的方式进行传输覆盖。

1.1 前端系统1.1.1 DRA+编码器音频编码采用DRA 低码率扩展版本（DRA+）。

DRA+是以DRA 为核心，并利用带宽扩展和参数立体声增强工具而实现的低码率音频源编码技术。

编码器音频声道为立体声，每套节目的码率为32kbps ，共三套。

1.1.2 CDR 复用器CDR 复用器将输入的多个节目信号码流复合成一路多节目信号码流。

CDR 复用器的输入信息，除了音频节目、电子业务指南和数据业务等业务数据外，还有接收机处理信号需要的编码、调制等控制信息。

1.2 传输链路传输链路主要包括地球站，卫星转发器和地面接收设备等。

CDR 信号与其他数据信号复用后，送到上行地球站进行卫星传输。

卫星有中星6B （东经115.5度）S2转发器和亚太6号（东经134度）K1转发器。

地面接收和解调出CDR 信号与本地的模拟信号一同送进发射机。

1.3 发射机在发射机中，CDR 信号先经过激励器进行各种处理变成射频调频信号，再经过功率放大和滤波等电路用天线辐射出去。

2 调频频段数字音频广播发射机2.1 发射机组成原理介绍发射机（单频网）包括两台激励器、射频切换器、六个2000W 功放单元、六分配器、六合成器、六个开关电源、中央控制单元、工控LCD 和工业以太网交换机等部分。

发射机通过100M 以太网组网方式，采用集散控制方法，各部件间通过以太网交换数据。

除整机供电信息采集外，部件之间没有模拟量连接，控制速度极快，控制系统稳定可靠。

ＨＤ Ｒ ｄｏ Ｄ Ｍ及 Ｃ Ｒ ｄｏ ａｉ， Ｒ Ｄ ａ ｉ几种 先进数 字音频广播 技术 方案 中重点比较 了ＨＤ Ｒ ｄｏ Ｄ ａｉ。 中国数 字调 频 ａｉ 与Ｃ Ｒ ｄｏ 广播 技术方案 Ｃ Ｒ ｄｏ Ｄ ａ ｉ实现 了真 正的带 内数模 混叠 同播 ， 并通过使 用非规则频谱分配 、Ｄ Ｃ纠错编码 、 ＬＰ 时间分片等 关键技术 ， 得 了更 好的性 能增益。Ｃ Ｒ ｄｏ 术方案创 造性地在 ２ ０Ｋ模 拟带宽 内同时播 出数 字信号和模 拟信 获 Ｄ ａｉ技 ０
蔓 旦 堡里［
⑨ Ｄ ⑨， 囿
文章编号 ：０ ２ ８ ８ （０ １０ — ０ １ ０ １ ０ — ６ ４ ２ １ ）９ ０７ — ４
０ 凹 ⑥ 囿 回０ 囿 ＠ ｓ０ ， ⑥ ＠ 响 响 ， 圈 囿 ⑨
创新的中国数字调频广播技术方案
— —
． 分． 技 析 术
Ｃ Ｒ ｄ０ Ｈ ａｉ 的简介 与 比较 Ｄ ａｉ与 Ｄ Ｒ ｄｏ
张 光 华 门 爱 东 ，
（．深圳 中广立人数码科技有 限公 司， 东 深圳 ５ ８ ５ ；２ １ 广 １０ ７ ．北京邮 电大学 信 息与通信工程 学院 ，北京 １０ ７ ） ０ ８ ６
【 摘
要 】数 字化正对 中国广 播 电视行 业产生着深 刻的影响 ， 传统 的Ｆ Ｍ音频广播 也面 临着 数字化 改造 。在 Ｄ Ｂ Ａ ，
【 ｂｔ ｃ ｉｔｉ ｔｎ ｈｓａ ｐ ｆ ｎ ｍ ａｔｏ ｈｎ’ ａｉ ａｄ ｔｅｉｏ ｎｕｔ ｏ ，ｔ ｄｉ ａ Ｆ Ａ ｓ ａｔ ｇａｚ ｉ ａ ｒ ｏ ｄ ｉ ｐｃ ｎ Ｃ ｉ Ｓｒ ｏ ｎ ｅ ｖ ｉ ｉ ｓｙ ｎｗ ｒ ｉｏ ｌ Ｍ ｒ 】Ｄ ｉｌａｏ ｏｕ ａ ｄ ｌ ｓｎ ｄ ｒ ａ ｔｎ

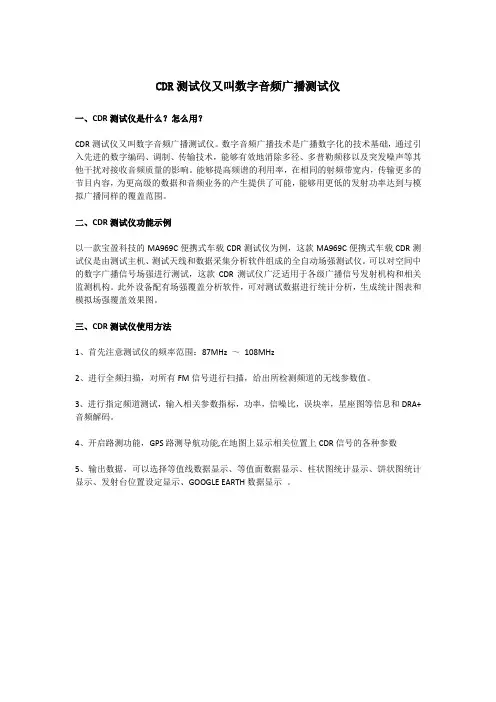

CDR测试仪又叫数字音频广播测试仪
一、CDR测试仪是什么？怎么用？
CDR测试仪又叫数字音频广播测试仪。

数字音频广播技术是广播数字化的技术基础，通过引入先进的数字编码、调制、传输技术，能够有效地消除多径、多普勒频移以及突发噪声等其他干扰对接收音频质量的影响。

能够提高频谱的利用率，在相同的射频带宽内，传输更多的节目内容，为更高级的数据和音频业务的产生提供了可能，能够用更低的发射功率达到与模拟广播同样的覆盖范围。

二、CDR测试仪功能示例
以一款宝盈科技的MA969C便携式车载CDR测试仪为例，这款MA969C便携式车载CDR测试仪是由测试主机、测试天线和数据采集分析软件组成的全自动场强测试仪。

可以对空间中的数字广播信号场强进行测试，这款CDR测试仪广泛适用于各级广播信号发射机构和相关监测机构。

此外设备配有场强覆盖分析软件，可对测试数据进行统计分析，生成统计图表和模拟场强覆盖效果图。

三、CDR测试仪使用方法
1、首先注意测试仪的频率范围：87MHz ～108MHz
2、进行全频扫描，对所有FM信号进行扫描，给出所检测频道的无线参数值。

3、进行指定频道测试，输入相关参数指标，功率，信噪比，误块率，星座图等信息和DRA+音频解码。

4、开启路测功能，GPS路测导航功能,在地图上显示相关位置上CDR信号的各种参数
5、输出数据，可以选择等值线数据显示、等值面数据显示、柱状图统计显示、饼状图统计显示、发射台位置设定显示、GOOGLE EARTH数据显示。

２　ＣＤＲ技术在涪陵的应用现状
CDR（China digital radio）中国数字广播是典型的中国特色的数字广播传播方式，已经在广东省等地市开展试点活动，取得了明显效果。

2014年12月30日，国家新闻出版广电总局和财政部联合印发了《关于实施中央广播电视节目无线数字化覆盖工程的通知》，通知明确中央广播电视节目数字化统一规划、统一标准。

音频编码采用GD/J 058-2014《调频频段数字音频广播音频信源编码技术规范》（简称“DRA+”）标准，调频频段数字音频广播覆盖采用GY/T268.1-2013《调频频段数字音频广播 第一部分：发射系统如图1所示。

３　ＣＤＲ技术在涪陵的测试
根据工程设计规划目标和技术参数，结合发射地理位置和覆盖范围，选取了具有代表性的测试点，进行收听和测试，收听本台发射的中央人民广播电台老年之声等三套数字节目优于同频传输的模拟节目，覆盖范围增大，CDR数字信号对频道内和频道外的模拟调频信号没有明显干扰，表明CDR音频广播系统具有较强的抗干扰能力，各电台之间的干扰基本降到最低，数字音频广播具有广阔的发展前景。

４　结语
图１　涪陵转播台中央数字音频发射系统。
