突破2TB限制 3TB硬盘装操作系统实战

  • 格式：doc
  • 大小：8.52 MB
  • 文档页数：67

突破2TB限制 3TB硬盘装操作系统实战

CBSi中国·ZOL 作者：中关村在线 孙玉亮 责任编辑：孙玉亮 【原创】 2011年04月12日 05:44 评论(28)

本文导航

 第1页：为何MBR分区不支持3TB硬盘？

 第2页：3TB硬盘还受哪些操作系统限制？

 第3页：仅作数据盘 Win7如何识别3TB硬盘

 第4页：3TB如何才能安装操作系统？

 第5页：简单三步令746GB起死回生

返回分页阅读文章

产品：Barracuda XT 3TB 7200转 64MB SATA3（ST33000651AS） 希捷 硬盘

为何MBR分区不支持3TB硬盘？

为什么新买的3TB硬盘被“偷走”746GB？为什么新买的3TB硬盘显示无法将系统安装在该磁盘上？...近期大容量3TB硬盘悄然走红，很多存储爱好者纷纷出手购买，但是随之而来的问题也让大家手足无措，这究竟是为什么？

● 硬盘小常识充电

硬盘在使用前是需要经过分区才能够装系统的，硬盘分区实质上就是对硬盘的一种格式化，然后才能使用硬盘保存各种信息。创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录（一般简称为MBR）和引导记录备份的存放位置。

2TB硬盘容量限制能否被冲破

就目前的主流主板BIOS而言，对于MBR分区定义每个扇区512字节，磁盘寻址32位地址，所能访问的磁盘容量最大是2.19TB（232*512byte）。Windows从MBR启动，因此每个MBR都限制在2.19TB。这也正是不能正常识别3TB硬盘的原因之一。

为此，从Vista、Win7时代开始，为了解决硬盘限制的问题，增加了GPT格式。GPT是GUID分区表（GUID Partition Tables）的意思，GUID是全球唯一标识的意思（Globally Unique Identifier）。GPT的全称就是全球唯一标识分区表。GPT分区表采用8个字节即64bit来存储扇区数，因此它最大可支持264个扇区。同样按每扇区512byte容量计算，每个分区的最大容量可达9.4ZB(即94亿TB)。GPT突破了MBR的2.19TB限制。

产品：Barracuda XT 3TB 7200转 64MB SATA3（ST33000651AS） 希捷 硬盘 3TB硬盘还受哪些操作系统限制？

除了BIOS的限制，操作系统对于新3TB硬盘也存在许多弊端，下面看一个表格。

数据盘 系统盘

Windows XP 32bit 不支持 GPT分区 不支持 GPT分区

Windows XP 64bit 支持 GPT分区 不支持 GPT分区

Windows Vista 32bit 支持 GPT分区 不支持 GPT分区

Windows Vista 64bit 支持 GPT分区 GPT分区需要UEFI

BIOS

Windows 7 32bit 支持 GPT分区 不支持 GPT分区

Windows 7 64bit 支持 GPT分区 GPT分区需要UEFI

BIOS

Linux 支持 GPT分区 GPT分区需要UEFI

BIOS

如想享受到完整的3TB硬盘，那么用户应使用像Windows 7、WindowsServer 2008、Windows Server

2003 SP1等更高级的操作系统。这些系统可以使用GPT分区表来支持大容量硬盘。虽然采用GPT分区表能够将电脑对硬盘的支持容量大大提升，但对于目前大部分普通电脑来说，采用GPT分区表后，硬盘只能作为从盘使用，用户将无法在3TB硬盘上安装系统。

支持最新BIOS的主板

不过从2011年开始，发布的多款主板如P67、H67、890GX等主板全部采用最新的UEFI主板，这也为将来支持大容量硬盘铺平道路。

产品：7K3000 3TB 7200转 64MB SATA3（HSD723030ALA640） 日立 硬盘

仅作数据盘 Win7如何识别3TB硬盘

● 仅作数据盘 Win7如何识别3TB硬盘

当3TB硬盘接入电脑后，由于MBR分区的限制，被识别成一块2TB硬盘和一块746GB的硬盘。

3TB硬盘被系统自动拆分成两个分区

但是现在Win7操作系统都支持GUID分区表（GPT），它可以达到最大容量为9.4ZB（也就是94亿TB的容量）。所以我们右键3TB的磁盘，出现的对话框中选择转换成GPT磁盘就可以了。

系统通过转换磁盘来支持更大容量硬盘

转换完后的磁盘显示

通过GPT的转换，系统自动识别了3TB硬盘，此时实际容量为2794.39GB。这也就可以在3TB硬盘上正常存储数据了。不过有的用户要是打算使用3TB硬盘安装系统，可能会稍稍麻烦一些，下面笔者就针对没有最新UEFI主板，也没有64位安装系统的朋友介绍一种方法，可以轻松让系统识别3TB容量，并且不浪费那746GB的空间。

产品：7K3000 3TB 7200转 64MB SATA3（HSD723030ALA640） 日立 硬盘

3TB如何才能安装操作系统？

首先按照之前装机步骤一样，选择带有Win7系统的优盘或者移动硬盘作为第一启动项，笔者这里是一块30GB的移动硬盘作为系统盘，所以第一启动项选择为USB硬盘。

选择第一启动项

接下来按照Win7安装步骤到选择要安装的系统，这里笔者并没有选择64位，而是目前主流的32位，为的是可以满足更多主流用户对3TB硬盘的需求。

选择安装32位Win7操作系统

32位Win7识别的3TB硬盘 从上图可以看出，一块3TB硬盘被识别成两块不同容量硬盘，一块为2TB；另一块为746GB，刚好是前文讲到的2TB容量鸿沟。

分区安装系统

上图为2TB硬盘划分出50GB作为系统盘空间，剩余空间为1999GB。笔者也试着将746GB的磁盘格式化，但是系统显示为不可以创建新分区。其主要原因是这部分容量并没有被系统识别。

接下来在划分的50GB空间里安装32位Win7操作系统。

正在安装的Win7系统

安装系统后剩余746GB仍不被识别 Win7安装完成后，进入磁盘管理，我们发现之前的2TB容量出去50GB的系统外，剩下1999GB可以新建简单卷继续分区。但是剩下的746GB则无法进行分区，那么这个容量只能白白浪费了吗？

产品：Barracuda XT 3TB 7200转 64MB SATA3（ST33000651AS） 希捷 硬盘

简单三步令746GB起死回生

对于3TB硬盘受限制这个问题，目前只有希捷和西部数据对后续破解做了回应。其中西部数据是随产品附赠一款HighPoint Rocket620 SATA扩展卡，该卡集成的Marvell88SE9125 SATA 6Gbps控制器具备64bit LBA寻址能力。而希捷则是通过一款DiscWizard v13软件来完成，相比之下希捷更加容易操作。下面就来详细介绍一下希捷3TB硬盘的破解方法。

希捷DiscWizard软件识别3TB硬盘

开启希捷DiscWizard软件后，开始自动扫描所有磁盘，上图就是加载出3TB容量硬盘。然后点击“Allocate space”即可，意思是同意提升硬盘空间。

点击下面的“Apply”接受即可

通过软件模拟出另外一块硬盘

通过20秒左右的等待，我们发现一只没有被识别的700多GB的容量限制已经被解禁。然后用户可以进去磁盘管理器进行分区。

被模拟出的746GB空间 在磁盘管理其中，我们发现之前的3TB硬盘被分割成两块单独的硬盘，之后可以右键新建磁盘分区进行使用，不过分区格式依然为MBR。

早在3TB硬盘问世之前，对现有BIOS系统的扩展性造成了一些恐慌，不过随着3TB硬盘的不断成熟，其实问题很容易解决。除了希捷的解决方案以外，不少高端主板均提供了破解3TB硬盘容量的软件，如技嘉的3TB+ Unlock、华硕Disk Unlocker软件均可以实现全部容量，所以随着主板BIOS的升级以及更多破解软件的发布，为来硬盘的容量增长将不再受到限制。

3T硬盘的使用方法总结与分享

这个是本人之前写过的有关希捷3T硬盘使作方案，跟在大家分享一下。

3T硬盘的外观：

（一般来说，硬盘都是这种包装，想要独立包装盒的，得再加一些钱。本人用过十几块硬盘了，只有少数几块有外面的包装盒。这个之前在网上也看过介绍，好像硬盘厂商，在发货时，硬盘是没有那个独立的包装盒的。盒子是代理商收到产品后，自己定做。然后把硬盘放到独立包装盒里的。之前，好像盒装的硬盘，质保时间更长。）

（密封的包装袋，上面的标签写着是中国制造。） （从外观来看，3T硬盘与之前的并没差别。如果上面不是写着3000G的话，你能看出这是一块3T硬盘吗？） （这里的3000G，让本人有一些不理解，记得之前1T硬盘，都是标注的1T，现在3000G硬盘，怎么不标注3T呢？按理来说，1T等于1024G，3T应当是3072G。估计用3000G这种标注方面，是为了避免容量计算方面不同而造成种种误会吧。不过，本人还是喜欢3T的这种命名方法。所以，在后面还是直接用3T这个名字。）

（希捷酷鱼3TB硬盘的背面。）

（好像与之前1T的，也没有多少变化。硬盘的变化，主要集中在内部。）

（PCB板的变化也不大。）

. .

（硬盘上的二维码。应当是这个东西吧。好像只有希捷硬盘上有，本人在其它品牌的硬盘上，还没有发现过。）

（硬盘的接口情况。）

（现在希捷硬盘的接口都是这种设计。给人的感觉，就是更加简洁。）

3T硬盘怎么用？方法无非就是当数据盘使用，或者当直接将3TB硬盘作为启动盘使用。当数据盘，相对来说容易一些，当启动盘，就得分MBR分区与GPT分区了。MBR分区比较容易操作，用软件就可以搞定，但是用GPT分区来做启动盘，就麻烦一些，得硬件，软件都支持，准确的说是主板的BIOS支持，软件是指操作系统使用64位的。下面，本人就把这几种情况，逐一测试一下。

（操作系统对于3TB硬盘支持的情况。）

一：3T硬盘使用全记录之当数据盘使用（GPT分区）

合集下载

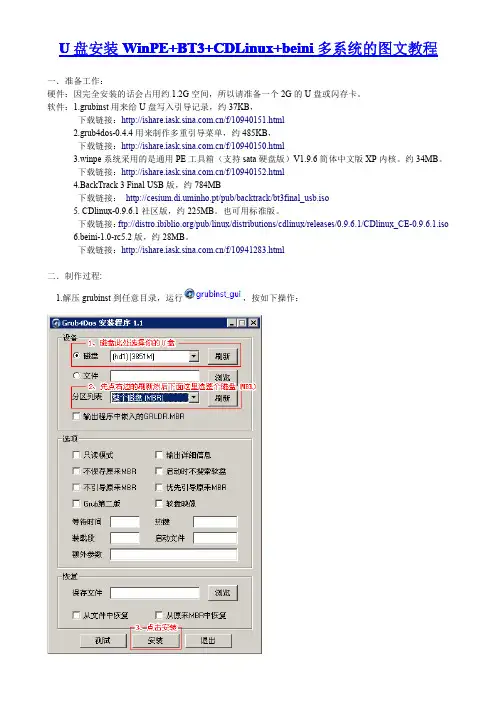

U盘安装WinPE+BT3+CDLinux+beini多系统的图文教程

U盘安装WinPE+BT3+CDLinux+beini多系统的图文教程

U盘安装WinPEWinPE++BT3BT3++CDLinuxCDLinux+beini+beini多系统的图文教程

一．准备工作：

硬件：因完全安装的话会占用约1.2G空间，所以请准备一个2G的U盘或闪存卡。

软件：1.grubinst用来给U盘写入引导记录，约37KB，

下载链接：/f/10940151.html

2.grub4dos-0.4.4用来制作多重引导菜单，约485KB，

下载链接：/f/10940150.html

3.winpe系统采用的是通用PE工具箱（支持sata硬盘版）V1.9.6简体中文版XP内核。约34MB。

下载链接：/f/10940152.html4.BackTrack3FinalUSB版，约784MB

下载链接：http://cesium.di.uminho.pt/pub/backtrack/bt3final_usb.iso

5.CDlinux-0.9.6.1社区版，约225MB。也可用标准版。

下载链接：ftp:///pub/linux/distributions/cdlinux/releases/0.9.6.1/CDlinux_CE-0.9.6.1.iso

6.beini-1.0-rc5.2版，约28MB。

下载链接：/f/10941283.html

二．制作过程:

1.解压grubinst到任意目录，运行，按如下操作：

意思是说主引导记录写入，按回车键继续。只是写了一下U盘引导记录，很快就好了。

2.再把grub4dos-0.4.4解压后找到核心文件grldr和grub.exe，fonts.gz，menu.lst,并复制到U盘的根目录中。

[应用]华硕主板附带软件说明

[应用]华硕主板附带软件说明

华硕主板附带软件说明0 LucidLogix Virtu MVP Wizard0

华硕7系主板支持最新的LucidLogix Virtu MVP混合图形加速技术，

可大幅提高多GPU协同处理性能。经过测试，使用LucidLogix Virtu

MVP混合图形加速技术后，能够让平台的图形处理能力提升60%，获

得三倍速的多媒体解码性能提升。0

Bios Renamer刷新工具0

Bios Renamer是华硕为自家主板推出的一款可以在USB存储设备上

使用的Bios刷新工具，操作十分简单，让初学者都能轻松刷新主板

Bios。0

使用方法：0

1.将BIOS文件和Bios Renamer放进同一个文件夹。0

2.运行此工具。0

3.此时新的BIOS文件就可以用USB BIOS Flash Back进行更新了。

0

ASUS webstorage 0

华硕旗下的eCareme开发的免费网络硬盘服务，可以为你的电脑上的

重要数据文件提供自动备份服务，也可以文件同步及文件共享（可设

置密码），功能比较丰富和实用。0

AI Charger智能充电软件0

随着苹果产品在国内大热，身边拿着iPhone 4、iPad的人明显越来

越多了。大家对于苹果产品可以说是又爱又恨，虽然操作很方便，但

充电却是个问题，只有连接在苹果电脑（Macbook或iMac）的USB接

口时才会充电，普通PC是不行的，也就是经典的“不在充电”问题。现在这个问题终于得到解决——华硕主板近日发布了一款名为“Ai

Charger”的小软件，使普通PC也可以为iPad进行充电。软件的方

法非常简单：下载Ai Charger并安装，然后按照提示重启电脑即可。

值得一提的是，经过测试，此软件并不限于华硕主板，可以说是非常

厚道。0

AI Suite II整合平台0

AI Suite II其实就是软件合集，将系统监控。超频设置、电源管理

等众多功能软件集合在了一起，主要包括：ASUS Update、FAN Xpert、

如何把计算机磁盘改为GPT,并在UEFI下安装计算机操作系统？

如何把计算机磁盘改为GPT,并在UEFI下安装计算机操作系统？

如何把计算机磁盘改为GPT,并在UEFI下安装计算机操作系统？

Hello！各位小伙伴，你们好，今天我继续为你们讲解UEFI BIOS相关的知识，这是这个系列的第四篇文章，也算是结束，如果是第一次看这篇文章的小伙伴可能没有办法一下子了解，可以看一下我昨天的文章和前面几篇文章。

好了，该说说今天的内容，今天讲如何变更硬盘为GPT分区表，设置主板BIOS开启UEFI启动模式，同时在UEFI下安装操作系统。

需要准备的是：

1.支持UEFI启动的计算机主板（现在应该都是支持的）

2.一个容量不小于4G（当然8G更好）FAT32的UEFI启动U盘

3.一个win 8或者win 10的镜像ISO文件（也可以有一个带有win PE的系统U盘）

在安装新系统前记住备份好计算机内重要文件，还有U盘的重要文件。

制作一个安装系统U盘

先制作好一个UEFI启动盘，格式化你的U盘为FAT32，如果是有ISO镜像文件的（没有可以去msdn i tell you找一找，不要说是我告诉你的），可以用UltraISO（软碟通）相关的软件刻入U盘（这样系统启动盘才有效）如果你是用带有win pe的某白菜也可以。

设置计算机主板的UEFI启动

先进入UEFI BIOS中看看这些选项是否设置好（当然不同计算机还是会有差异的）。需要禁用安全检查，找到Secure Boot设置为Disabled。找到UEFI Boot选项该为UEFI Only或者是Both，也有可能是UEFI Boot Priority选择为UEFI First这样，反正就是找到Boot字样，也有可能是Boot mode，就是需要打开UEFI启动。还有一些是需要开启CSM Support为YES启动。好像这些设置完毕以后就可以退出保存，重新开机了。

在UEFI下安装操作系统 接下来安装安装系统的步骤，开机，可以设置BIOS启动盘优先顺序，或者直接按下快捷键，如华硕一些主板按下F8。（这些可以通过上网去自己对应计算机的快捷键）找到UEFI USB字样或UEFI

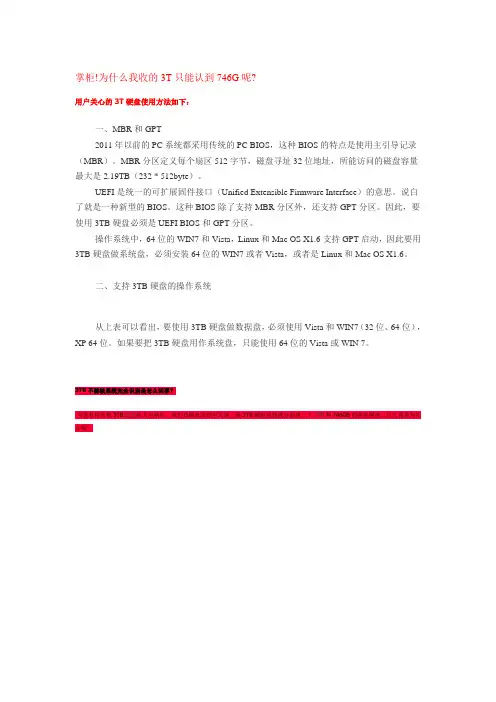

6T硬盘GPT

6T硬盘GPT

掌柜!为什么我收的3T只能认到746G呢?

用户关心的3T硬盘使用方法如下：

一、MBR和GPT

2011年以前的PC系统都采用传统的PC BIOS，这种BIOS的特点是使用主引导记录（MBR）。MBR分区定义每个扇区512字节，磁盘寻址32位地址，所能访问的磁盘容量最大是2.19TB（232 * 512byte）。

UEFI是统一的可扩展固件接口（Unified Extensible Firmware Interface）的意思。说白了就是一种新型的BIOS。这种BIOS除了支持MBR分区外，还支持GPT分区。因此，要使用3TB硬盘必须是UEFI BIOS和GPT分区。

操作系统中，64位的WIN7和Vista，Linux和Mac OS X1.6支持GPT启动，因此要用3TB硬盘做系统盘，必须安装64位的WIN7或者Vista，或者是Linux和Mac OS X1.6。

二、支持3TB硬盘的操作系统

从上表可以看出，要使用3TB硬盘做数据盘，必须使用Vista和WIN7（32位、64位），XP 64位。如果要把3TB硬盘用作系统盘，只能使用64位的Vista或WIN 7。

3TB不能被系统完全识别是怎么回事？

当笔者将西数3TB硬盘接入电脑后，我们在磁盘管理中发现一块3TB硬盘竟然被分割成一个2TB和746GB的两块硬盘。这究竟是为什么呢？

3TB硬盘被系统自动拆分成两个分区

其实现在硬盘所使用的寻址机制都是逻辑块寻址模式（LBA），并在初识的LBA 0内保存主引导记录(MBR)，BIOS就是通过LBA 0来确定如何启动硬盘的。这种分区机制使用的是32位寻址，所允许的最大值就是2的32次方，亦即4294967296。每个LBA负责512Byte（4KB扇区格式对系统来说也还是512Byte），所以单个分区的最大容量就是4294967296×512＝2199023255552Byte。按照硬盘厂商的计算方式，这相当于2.199TB，而按照标准进位计算方式就是整整2TB。
