二次回路的电气知识

江 苏 黄 能 电 气 有 限 公 司

泰 兴 市 开 关 厂

继电保护基本知识培训教材 编制：倪斌

1 二次回路的标号基本知识

为了便于二次回路的施工与日常维护，根据“四统一”的原则，必须对电缆和电缆所用芯进行编号，编号应该做到使用者能根据编号了解回路用途，能正确接线。

二次编号应根据等电位的原则进行，就是电气回路中遇同一点的导线都用同一个数码表示，当回路经过接点或者开关等隔离后，因为隔离点两端已不是等电位，所以应给予不同的编号，下面将具体的解释些常用编号

一、 电缆的编号

本间隔电缆的编号：通常从101开始编号，以先间隔各个电气设备至端子箱电缆，再端子箱至主控室电缆，先电流回路，后控制回路，再信号回路，最后其他回路（如电气联锁回路，电源回路）的顺序，逐条编号，同一间隔电缆编号不允许重复。

该电缆所在一次间隔的种类：采用英文大写字母表示，220KV出线间隔E，母联EM，旁路EP；110KV出线间隔Y，母联YM，旁路YP，分段YF；35KV出线间隔U，分段UF；10KV出线间隔S，分段SF，电容器C，主变及主变各侧开关B，220KVPT：EYH，110KVPT：YYH，35KVPT：UYH，10KVPT：SYH。

该电缆所在一次间隔的调度编号尾数：如太开变电站的白沙线调度编号261，这里就编1，1#主变编1，1母PT编1，依此类推，如果该变电站只有一路旁路，或者一个母联或者分段开关，不需要编号。

各个安控装置如备自投，故障解列，低周减载等的电缆不单独编号，统一将电缆归于装置所控制的间隔依照上面的原则编号。

电源电缆编号

电缆号数：电源电缆联系全站同一一次电压等级的所有间隔，所以应该单独统一编号，一般从01开始依顺序编号

电源种类：交流电源编JL，直流电源编ZL。

由上面可知，所有相同间隔的相同功能电缆除了首位数有区别，其他数字应该是一样的。

继电器及二次回路知识

一、继电器常识

继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。继电器的开关特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。

最常见的继电器要数热继电器，通常使用的热继电器适用于交流50Hz、60Hz、额定电压至660V、额定电流至80A的电路中，供交流电动机的过载保护用。它具有差动机构和温度补偿环节，可与特定的交流接触器插接安装。

时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至380V、直流至220V的控制电路中作延时元件，按预定的时间接通或分断电路。可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。

在控制中常用的中间继电器通常用作继电控制、信号传输和隔离放大等用途。此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。

除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。是直接代替双金属片式热继电器的更新换代的先进电子产品。而其真正的原理还是继电器技术。

电气二次图纸识图与标号知识

1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。 1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。熟记下列常用的回路标号：1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。

2：控制回路电源的正极。 701：信号回路电源的正极。 702：信号回路电源的正极。

A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。特点为标号以4开头。

A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。 901、902、903…..或J901、J902、J903、…..等为信号回路。 7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。

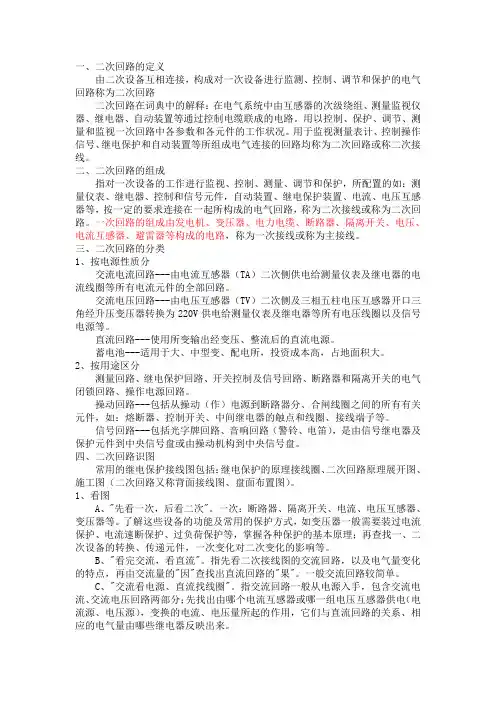

一、二次回路的定义

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路

二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成

指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类

1、按电源性质分

交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分

测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图

常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
