电气二次回路图
电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。
其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。
例如，开关柜的V S1断路器分合闸控制回路。
控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。
强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。
信号回路由信号发送机构、传送机构和信号继电器等构成。
其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。
例如，开关柜信号灯指示回路。
信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。
测量回路由各种测量仪表及其相关回路组成。
作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。
分析电能质量、计算经济指标、了解系统潮流等主要依据。
调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。
操作电源系统由电源设备和供电网络组成。
直流、交流电源系统。
其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。
■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。
不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。
电气二次回路基础知识ppt课件
图一
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有 蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用 交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设 备、控制设备等均采用交流形式。 直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄 电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量 点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费 ）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表 非重要回路
Part4：电气二次测量监视回路
电流互感器 电流互感器的作用： 由于电力设备上通过的电流大多数为数值 很高的大电流，为了便于测量，采用电流互感 器进行变换，其二次侧额定电流值为5A（或 1A）。 一、电流互感器的极性 电流互感器极性的一般采用减极性原则标注， 即：一、二次绕组中的电流在铁心中产生的磁 通方向相反。如右图所示，则L1与K1为一对同 极性端子。 电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示， 一次绕组和二次绕组分别标记 “●”的两个端 子为同名端或同极性端。
二次回路操作电源的组成 自动装置、信号回路、监测系统 二次回路的 操作电源 继电保护 高压断路器分、合闸回路 及其他二次回路 对操作电源的可靠性要 求很高，容量要求足够 大，尽可能不受供电系 统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路 自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行 状态发出信号。 对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。 继电器的作用： 作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时 它便动作，并通过执行元件发出信号或动作于跳闸。 自动重合闸保护、电动机保护几种类型。 一）6kV变电所的继电保护装置 1、过流保护 整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间 整定上采用阶梯原则。 过流保护的动作时限有两种：
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有 蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用 交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设 备、控制设备等均采用交流形式。 直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄 电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量 点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费 ）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表 非重要回路
Part4：电气二次测量监视回路
电流互感器 电流互感器的作用： 由于电力设备上通过的电流大多数为数值 很高的大电流，为了便于测量，采用电流互感 器进行变换，其二次侧额定电流值为5A（或 1A）。 一、电流互感器的极性 电流互感器极性的一般采用减极性原则标注， 即：一、二次绕组中的电流在铁心中产生的磁 通方向相反。如右图所示，则L1与K1为一对同 极性端子。 电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示， 一次绕组和二次绕组分别标记 “●”的两个端 子为同名端或同极性端。
二次回路操作电源的组成 自动装置、信号回路、监测系统 二次回路的 操作电源 继电保护 高压断路器分、合闸回路 及其他二次回路 对操作电源的可靠性要 求很高，容量要求足够 大，尽可能不受供电系 统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路 自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行 状态发出信号。 对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。 继电器的作用： 作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时 它便动作，并通过执行元件发出信号或动作于跳闸。 自动重合闸保护、电动机保护几种类型。 一）6kV变电所的继电保护装置 1、过流保护 整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间 整定上采用阶梯原则。 过流保护的动作时限有两种：
电气二次回路基础知识
（3）文字符号应按有关电气名词术语国家标准或 专业标准中规定的英文术语缩写而成。同一设备若有 几种名称时，应选用其中一个名称。
（4）因I、O易同于1和0混淆，因此，不允许单独 作为文字符号使用。
标号一般采用数字或数字和文字的组合，它表明 了回路的性质和用途。
交流回路的标号细则
1.2.3 识图要求和方法
2、对照图纸和图纸说明大体了解电气系统的结构， 并结合主标题的内容对整个图纸所表述的电路类型、 性质、作用有较明确认识。
3、识读系统原理图要先看图纸说明，结合说明内容 看图纸，进而了解整个电路系统的大概状况组成元件 动作顺序及控制方式，为识读详细电路原理图作好必要 准备。
4、在阅读原理接线图、展开式接线图应遵循一定 的原则。
4、信号回路
组成：由信号发送机构、传送机构及信号器具组 成。
作用：反映一、二次设备的工作状态。
5、调节回路
组成：由测量机构、传送机构、调节器和执行机 构组成。
作用：根据一次设备运行参数的变化，实时在线 调节一次设备的工作状态，以满足运行要求。
6、操作电源系统 组成：操作电源系统由电源设备和供电网络组成。 作用：为上述回路提供工作电源。
（2）符号方位不是强制的。在不改变符号含义 的前提下，符号可根据图面布置的需要旋转或成镜 像放置，但文字和指示方向不得倒置。
（3）导线符号可以用不同宽度的线条表示，以 突出或区分某些电路、连接线等。
（4）图形符号中一般没有端子符号。 （5）图形符号一般都画有引线。
➢ 动合触点：又称为“常开触点”，常态下处于断开 的触点，在动作后才处于闭合状态。
控制回路、信号回路、测量回路、调节回路、继 电保护和自动装置回路、操作电源回路。
1、测量回路 组成：由各种测量仪表及其相关回路组成。 作用：指示或记录一次设备的运行参数，方便运 行人员掌握一次设备的运行状况。
（4）因I、O易同于1和0混淆，因此，不允许单独 作为文字符号使用。
标号一般采用数字或数字和文字的组合，它表明 了回路的性质和用途。
交流回路的标号细则
1.2.3 识图要求和方法
2、对照图纸和图纸说明大体了解电气系统的结构， 并结合主标题的内容对整个图纸所表述的电路类型、 性质、作用有较明确认识。
3、识读系统原理图要先看图纸说明，结合说明内容 看图纸，进而了解整个电路系统的大概状况组成元件 动作顺序及控制方式，为识读详细电路原理图作好必要 准备。
4、在阅读原理接线图、展开式接线图应遵循一定 的原则。
4、信号回路
组成：由信号发送机构、传送机构及信号器具组 成。
作用：反映一、二次设备的工作状态。
5、调节回路
组成：由测量机构、传送机构、调节器和执行机 构组成。
作用：根据一次设备运行参数的变化，实时在线 调节一次设备的工作状态，以满足运行要求。
6、操作电源系统 组成：操作电源系统由电源设备和供电网络组成。 作用：为上述回路提供工作电源。
（2）符号方位不是强制的。在不改变符号含义 的前提下，符号可根据图面布置的需要旋转或成镜 像放置，但文字和指示方向不得倒置。
（3）导线符号可以用不同宽度的线条表示，以 突出或区分某些电路、连接线等。
（4）图形符号中一般没有端子符号。 （5）图形符号一般都画有引线。
➢ 动合触点：又称为“常开触点”，常态下处于断开 的触点，在动作后才处于闭合状态。
控制回路、信号回路、测量回路、调节回路、继 电保护和自动装置回路、操作电源回路。
1、测量回路 组成：由各种测量仪表及其相关回路组成。 作用：指示或记录一次设备的运行参数，方便运 行人员掌握一次设备的运行状况。
二次回路的基本知识
二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等。
根据所起作用的不同，可将电气设备分为一次设备和二次设备。
1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。
主要有以下几种：（1)、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要，电动机将电能转换为机械能。
（2）、用于正常或事故时,接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。
（3）、限制电流和防御过电压的设备，如限制故障电流的限流电抗器，限制过电压的避雷器,保护输电线路免受雷击的避雷线等.（4）、载流导体及其绝缘设备,如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压,供给测量仪表和保护装置使用。
（6)、接地装置。
接地装置用来保证电力系统正常工作或保护人身安全,前者为工作接地，后者为保护接地。
2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备，称为二次设备，主要有以下几种：（1)、测量表计，如电压表、电流表、功率表和电能表等，用来监视、测量电路的电压、电流、功率、电能等。
（2）、继电保护及自动装置.继电保护的作用是当发生故障时，作用于断路器跳闸，将故障切除。
自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。
(3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组，用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。
（4)、控制装置和信号装置,如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
二次的控制回路知识
二次控制回路
二次控制回路
二次回路基本知识
二次回路的线号标注及接线
断路器控制回路
第一章 二次回路基本知识的基本方法 原理图、展开图、安装接线图
第一节 二次回路重要性
二次回路：凡对一次设备进行操作、控制、保护、 测量的设备以及各种信号装置，统称为二次设备。 与二次设备有关的线路叫二次回路。
控 制 电 缆 数 字 标 号
小 母 线 数 字 标 号
小 母 线 数 字 标 号
图线的布置： 横平竖直
尽可能减少交叉和弯折
电路或元件的布局：
功能布局法 大部分电气图，如 系统图、电路图、 逻辑图
位置布局法
接线图、电缆配置图、 屏面布置图
第三节 看二次回路图的基本方法 看图的要领 ：
“先交流，后直流；交流看电源，直流找线圈；
抓住触点不放松，一个一个全查清。”
“先上后下，先左后右，屏外设备一个也不
漏。”
第四节原理图、展开图、安装接线图
一、原理图：是用来表示二次回路各元件之间的连 接关系及工作原理的图样。 原理图中，二次回路及一次回路有关的部分画在一 起，各元件以整体形式绘出。原理图上能够清楚地 表明二次设备中各元件形式、数量、电气联系和动 作原理，有整体概念；
展开图中属于某个回路中的设备部件应画在展开式电路图的该部分中，于 是属于同一设备的不同部件可能会画在展开式电路图的不同的回路中。每 种回路又有许多电路的支路，这些支路在绘制展开式电路图时可以垂直排 列，也可以水平排列。 各支路排列的顺序为：对交流回路按相序，对直流回路按动作顺序。垂直 排列时各支路自左往右排列；水平排列时各支路自上往下排列。各支路中 设备的部件按实际情况相互连接。 阅读展开图要领：先看交流后看直流、自左往右看、自上往下看。首先先 按列或行一个支路一个支路的依照顺序读通，有时性质不同的支路是交错 画在一起的，要跳过无关支路、找到有关支路，把与这个支路有联系的所 有支路都找到。在读具体支路时，要首先找到继电器线圈的起动支路，然 后寻找该继电器的触点支路。一个继电器往往右几对触点，所有与该继电 器有关的触点支路都要找到。应一个支路一个支路的找下去，一个继电器 一个继电器地看通。
二次控制回路
二次回路基本知识
二次回路的线号标注及接线
断路器控制回路
第一章 二次回路基本知识的基本方法 原理图、展开图、安装接线图
第一节 二次回路重要性
二次回路：凡对一次设备进行操作、控制、保护、 测量的设备以及各种信号装置，统称为二次设备。 与二次设备有关的线路叫二次回路。
控 制 电 缆 数 字 标 号
小 母 线 数 字 标 号
小 母 线 数 字 标 号
图线的布置： 横平竖直
尽可能减少交叉和弯折
电路或元件的布局：
功能布局法 大部分电气图，如 系统图、电路图、 逻辑图
位置布局法
接线图、电缆配置图、 屏面布置图
第三节 看二次回路图的基本方法 看图的要领 ：
“先交流，后直流；交流看电源，直流找线圈；
抓住触点不放松，一个一个全查清。”
“先上后下，先左后右，屏外设备一个也不
漏。”
第四节原理图、展开图、安装接线图
一、原理图：是用来表示二次回路各元件之间的连 接关系及工作原理的图样。 原理图中，二次回路及一次回路有关的部分画在一 起，各元件以整体形式绘出。原理图上能够清楚地 表明二次设备中各元件形式、数量、电气联系和动 作原理，有整体概念；
展开图中属于某个回路中的设备部件应画在展开式电路图的该部分中，于 是属于同一设备的不同部件可能会画在展开式电路图的不同的回路中。每 种回路又有许多电路的支路，这些支路在绘制展开式电路图时可以垂直排 列，也可以水平排列。 各支路排列的顺序为：对交流回路按相序，对直流回路按动作顺序。垂直 排列时各支路自左往右排列；水平排列时各支路自上往下排列。各支路中 设备的部件按实际情况相互连接。 阅读展开图要领：先看交流后看直流、自左往右看、自上往下看。首先先 按列或行一个支路一个支路的依照顺序读通，有时性质不同的支路是交错 画在一起的，要跳过无关支路、找到有关支路，把与这个支路有联系的所 有支路都找到。在读具体支路时，要首先找到继电器线圈的起动支路，然 后寻找该继电器的触点支路。一个继电器往往右几对触点，所有与该继电 器有关的触点支路都要找到。应一个支路一个支路的找下去，一个继电器 一个继电器地看通。
二次回路(基本原理、分类及编号)
二次回路图纸分类
安装接线图：包括屏面布置图、屏后接线图、端子排 图等。
屏面布置图：表示二次设备在屏面（及屏后、屏顶） 的安装位置，一般按实际尺寸的一定比例绘制。 屏后接线图：表示屏内二次设备间的电气连接关系。 端子排图：表示屏端子排与屏内二次设备及屏外电缆 间的连接关系。
二次回路图纸分类
变电站二次回路基本知识
主要内容
1
2 3
一、二次设备的划分
二次回路的组成
二次回路图纸分类
4
二次回路的编号原则
一、二次设备的划分
根据电气设备在电力生产中不同的作用可以将其划 分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的电气设备，如 发电机、变压器、输电线、电力电缆、断路器、隔离开关、 母线、避雷器、电流互感器、电压互感器等。由这些设备 连接在一起构成的电路，称为一次接线或称为主接线。描 述一次接线的图纸称为一次主接线图。
二次回路的组成
一、控制系统
控制系统的作用：对变电站的开关设备进行就地或远方跳、 合闸操作，以满足改变主系统运行方式及处理故障的要求。 控制系统的控制方式：远方控制和就地控制。 远方控制：变电站端控制和调度（或集控中心）端控制方式。 就地控制：操动机构处和保护（或监控）屏处控制方式。
二次回路的组成
二次回路图纸分类
二次图纸：通常分为“原理接线图”和“安装接线图”。
原理接线图：通常又分为“归总式原理接线图”和“展开式原 理接线图”。 1）归总式原理接线图：简称原理图，它以整体的形式表示各二 次设备之间的电气联接，一般与一次回路的有关部分画在一起， 设备的接点与线圈是集中画在一起的，能综合出交流电压、电 流回路和直流回路间的联系，使读图者对二次回路的构成及动 作过程有一个明确的整体概念。 2）展开式原理接线图：以分散的形式表示二次设备之间的连接。 展开图中二次设备的接点与线圈分散布置，交流电压、交流电 流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺 序，便于二次回路的设计，也容易在读图时发现回路中的错误。
电气控制柜二次回路布线工艺(二)2024
电气控制柜二次回路布线工艺（二）引言：电气控制柜二次回路布线工艺是在电气控制系统中至关重要的环节，它涉及到电气控制柜内部各个元器件的正确连接和布线方式。
本文将从五个大点出发，详细阐述电气控制柜二次回路布线工艺的相关内容。
一、合理规划布线路径1. 根据电气控制柜的功能和布局确定布线路径。
2. 考虑电气控制柜内元器件的连接关系，合理划分布线区域。
3. 避免布线路径交叉，减少信号干扰和电磁干扰的发生。
二、选择适当的导线和接线端子1. 根据电气控制柜的功率和电流要求选择合适的导线。
2. 选择品质可靠、安全性好的接线端子。
3. 采用正确的接线方法，确保导线与接线端子之间的牢固连接。
三、正确连接元器件1. 根据电气控制柜的功能要求，正确连接开关、继电器、断路器等元器件。
2. 注意元器件的输入端和输出端，避免接反。
3. 使用正确的连接方法，确保连接稳定可靠，避免短路和接触不良现象。
四、细致标注和整理布线1. 细致标注导线的编号和终端接线图，方便日后维护和排查故障。
2. 使用整洁的导线束整理，避免导线乱纷纷、绕在一起的现象。
3. 注意导线的长度和弯曲度，避免拉扯和损坏。
五、进行安全检测和调试1. 在布线完成后，进行全面的安全检测，确保电气控制柜内部没有短路、接触不良等问题。
2. 进行电气参数的调试，保证电气控制柜的正常运行。
3. 在调试过程中，记录关键参数和调整过程，方便以后的维护和改进。
总结：电气控制柜二次回路布线工艺的正确实施，对保证电气控制系统的稳定性和可靠性至关重要。
合理规划布线路径、选择适当的导线和接线端子、正确连接元器件、细致标注和整理布线，以及进行安全检测和调试，都是保证布线工艺质量的关键步骤。
通过遵循这些原则，可以提高电气控制柜的使用寿命，减少故障发生的可能性。
继电保护及二次回路基础知识

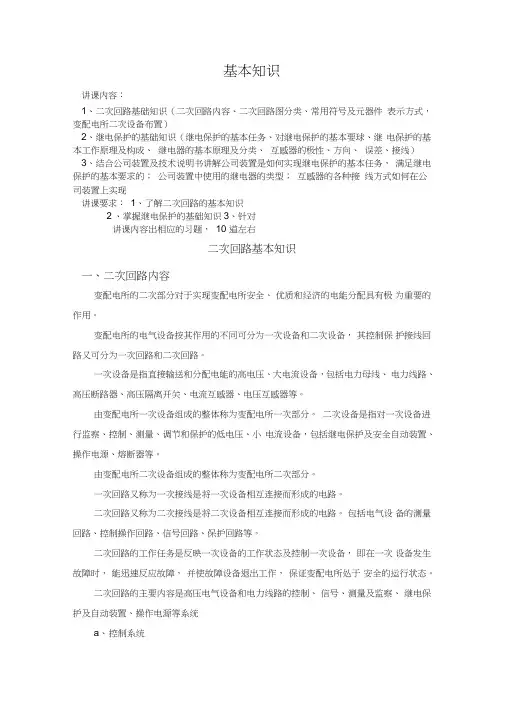

基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2 、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10 道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
二次回路基础知识
二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。
它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。
二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。
其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。
电气二次回路的基本知识
三、二次回路的图纸〔1〕
二次图纸：通常分为“原理接线图〞和
“安装接线图〞。
原理接线图：通常又分为“归总式原理接
线图〞和“展开式原理接线图〞。
1〕归总式原理接线图：简称原理图，它
以整体的形式表示各二次设备之间的电气 联接，一般与一次回路的有关部分画在一 起，设备的接点与线圈是集中画在一起的， 能综合出交流电压、电流回路和直流回路
2.5mm2 。
2〕在保护的电流回路所选导线〔截面〕
要经电流互感器10％误差缺陷校核。
3〕在电压回路的导线〔截面〕要满足计
费电能表不大于％压降，保护与测量不 大于3％压降。
4〕在操作回路中，所选导线〔截面〕应
满足最大压降〔含回路中电流线圈阻抗〕
七、电缆截面的计算〔1〕
电流回路所选电缆要满足互感器10％误
五、二次回路的编号原则〔5〕
回路编号应用遵循一定的规则，主要为： 1〕对不同用处的直流回路，使用不同的
数字范围，如控制与保护回路用1～399 〔400～599〕，励磁〔或小开关〕分组，每一百为一组，如 101～199，301～399等，其中正极性回 路编为单数，由小至大，负极性回路编 为双数，由大至小。
其中： ΔU〔％〕－－控制回路正常工作时允许压降，
取10
UN－－直流额定电压，V
Imax－－流过回路的最大电流，A
S－－电缆截面，mm2
γ－－电导系数，铜取57m/Ω mm2
测量回路：由各种测量仪表及其相关回
路组成。其作用是指示或记录一次设备 和系统的运行参数，以便运行人员掌握 一次系统的运行情况，同时也是分析电 能质量、计算经济指标、理解系统潮流 和主设备运行工况的主要根据。
综合自动化已使该回路与三次回路
