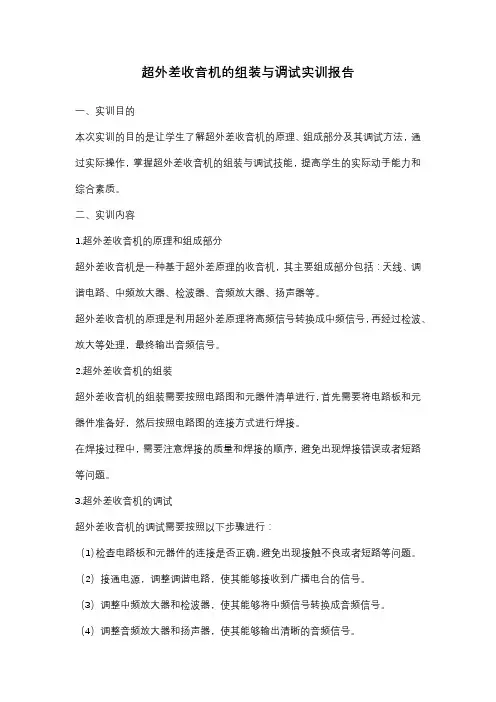

超外差收音机的组装与调试实训报告
一、实训目的
本次实训的目的是让学生了解超外差收音机的原理、组成部分及其调试方法，通过实际操作，掌握超外差收音机的组装与调试技能，提高学生的实际动手能力和综合素质。
二、实训内容
1.超外差收音机的原理和组成部分
超外差收音机是一种基于超外差原理的收音机，其主要组成部分包括：天线、调谐电路、中频放大器、检波器、音频放大器、扬声器等。
超外差收音机的原理是利用超外差原理将高频信号转换成中频信号，再经过检波、放大等处理，最终输出音频信号。
2.超外差收音机的组装
超外差收音机的组装需要按照电路图和元器件清单进行，首先需要将电路板和元器件准备好，然后按照电路图的连接方式进行焊接。
在焊接过程中，需要注意焊接的质量和焊接的顺序，避免出现焊接错误或者短路等问题。
3.超外差收音机的调试
超外差收音机的调试需要按照以下步骤进行：
（1）检查电路板和元器件的连接是否正确，避免出现接触不良或者短路等问题。
（2）接通电源，调整调谐电路，使其能够接收到广播电台的信号。
（3）调整中频放大器和检波器，使其能够将中频信号转换成音频信号。
（4）调整音频放大器和扬声器，使其能够输出清晰的音频信号。 三、实训过程
1.准备工作
在实训开始前，需要准备好以下工具和材料：
（1）超外差收音机的电路板和元器件清单。
（2）焊接工具：电烙铁、焊锡、吸锡器、剪刀等。
（3）测试工具：万用表、示波器等。
（4）电源：直流电源或者电池。
2.组装过程
（1）根据元器件清单，将元器件准备好，包括电容、电阻、晶体管、二极管、电感等。
（2）将电路板放在工作台上，按照电路图的连接方式进行焊接，注意焊接的顺序和质量。
（3）焊接完成后，检查焊接的质量和连接是否正确，避免出现接触不良或者短路等问题。
3.调试过程
（1）接通电源，调整调谐电路，使其能够接收到广播电台的信号。
（2）调整中频放大器和检波器，使其能够将中频信号转换成音频信号。
什么是超外差式收音机
什么是超外差式收音机
超外差收音机是指输入信号和本机振荡信号产生一个固定中频信号的过程。如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率(仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样)，然后再对此固定的中频进行放大，检波，再加上低放级，功放级，就成了超外差式收音机。
工作原理
右面是超外差式收音机的工作原理方框图：
图中各部分功能如下：
从天线接收进来的高频信号首先进入输入调谐回路。输入回路的任务是：
(1) 使之变为高频电流;
(2) 。在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。
变频和本机振荡级
电子学理论指出：当两个不同频率的正弦交流电通过非线性器件时(例如三极管或二极管)，就会产生许多新的频率成份，其中之一就是这两个频率的差频。为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。
从输入回路接收的调幅信号(电台)和本机振荡器产生的高频等幅信号一起送到一个三极管高频放大器。为了产生新的频率成份，我们使三极管工作在非线性区，这样在三极管的输出端就会产生许多新的频率成份，当然，其中就有我们希望得到的差频。我们把这一过程称为“变频”。为了得到一个固定的差频，本振频率必须始终比输入信号的频率高一个固定值，我国工业标准规定该频率值为465kHz。例如，输入信号的频率是535kHz，本振频率就应该是535 kHz + 465kHz = 1000 kHz;当输入信号是1605kHz时，本机振荡频率也跟着升高，变成1605 kHz + 465kHz =
2070kHz。这个新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。以上三种频率之间的关系可以用下式表达：
【自制收音机】自制最简单的收音机
1 调频收音机的工作原理
本实验使用的元件为3V低压全硅六管超外差式收音机，具有安装调试方便、
工作稳定、声音洪亮、耗电省等优点。它由输入回路高放混频级，一级中放，二
级中放兼检波，低放级和功放级等部分组成，按接受频率范围为535KHz~1605KHz
中波段。
原理图：
超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实
际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指
接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收
音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真度都
是收音机的主要性能指标。
将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变
成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这
个固定的频率，是由差频的作用产生的。如果我们在收音机内制造—个振荡电波
(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这 种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频
率，这就是外差作用。采用了这种电路的收音机叫外差式收音机，混频和振荡的
工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频
率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台
的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，
进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载
波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程
(混濒和本振的作用)叫做变频。
