液体光学胶LOCA

触摸屏制程流程
Cover Glass
黏贴组合
Sensor
OCA
Sensor Glass
模块工程
切割
抛光 Sensor film 化学强化
Glass + film
Border 走线
OCR
FPCa
上油墨
Cover Lens 制程
(1) 玻璃 (2) 雷射切割 (3) CNC整边、抛光 (4) 四角研磨
G/G
Cover Glass 0.7mm
OCA
Sensor Glass
0.15mm
0.5mm
总厚：1.35 mm
GFF
Cover Glass OCA Sensor Film 0.7mm 0.1mm 0.05mm
总厚：1 mm
OCA
Sensor Film
0.1mm
Gorilla Glass 调整七种成分，包括改 变多种氧化物含量(秘密成分)，可增 加黏性、提高玻璃抗压力、加速离子 交换。
化学强化等级
Gorilla 各代强度差异，主要为离子交换程度差异
强化等级差异 强 钾离子强化层越厚，具有 较佳机械抗压力及抗刮性
弱
Cover lens 镀膜种类
1. Anti-Relfrection (AR coating) 抗反射涂层，降低反射光线 2. Anti-Sumdge (AS coating) 覆盖表面细孔，降低接触角度达到滑顺、防污。 3. Hard coating 硬度强化、耐刮 4. Anti-Glare (AG coating) 增加表面细孔降低反射光线、高精细型可防指纹
G/G Process Flow
G/G = Cover Glass + Sensor Glass 使用OCA胶贴合在一起

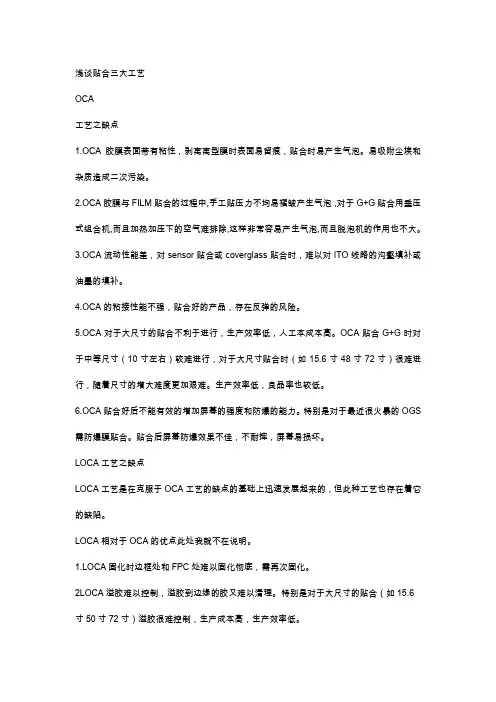

浅谈贴合三大工艺OCA工艺之缺点1.OCA胶膜表面带有粘性，剥离离型膜时表面易留痕，贴合时易产生气泡。

易吸附尘埃和杂质造成二次污染。

2.OCA胶膜与FILM贴合的过程中,手工贴压力不均易褶皱产生气泡，对于G+G贴合用垂压式组合机,而且加热加压下的空气难排除,这样非常容易产生气泡,而且脱泡机的作用也不大。

3.OCA流动性能差，对sensor贴合或coverglass贴合时，难以对ITO线路的沟壑填补或油墨的填补。

4.OCA的粘接性能不强，贴合好的产品，存在反弹的风险。

5.OCA对于大尺寸的贴合不利于进行，生产效率低，人工本成本高。

OCA贴合G+G时对于中等尺寸（10寸左右）较难进行，对于大尺寸贴合时（如15.6寸48寸72寸）很难进行，随着尺寸的增大难度更加艰难。

生产效率低，良品率也较低。

6.OCA贴合好后不能有效的增加屏幕的强度和防爆的能力。

特别是对于最近很火暴的OGS 需防爆膜贴合。

贴合后屏幕防爆效果不佳，不耐摔，屏幕易损坏。

LOCA工艺之缺点LOCA工艺是在克服于OCA工艺的缺点的基础上迅速发展起来的，但此种工艺也存在着它的缺陷。

LOCA相对于OCA的优点此处我就不在说明。

1.LOCA固化时边框处和FPC处难以固化彻底，需再次固化。

2LOCA溢胶难以控制，溢胶到边缘的胶又难以清理。

特别是对于大尺寸的贴合（如15.6 寸50寸72寸）溢胶很难控制，生产成本高，生产效率低。

3.LOCA过程相对复杂，需经过点胶图形，预固化，固化的过程。

产品需要运输到不同的工位三次或四次。

生产的人工成本也较高。

4.LOCA较易产生气泡。

在点胶，流平，盖sensor或coverglass的过程中易产生气泡。

5.LOCA较易产生流平的过程中，可能会造成流平的单位面积胶的厚度不一样。

6.LOCA在固化的过程中，在运输带上运动有可能导致移位，sensor或coverglass面积越大越易产生。

UV-OCA工艺(市场上又称SCA光学胶)UV-OCA工艺克服了以上两种工艺所有的缺点，此工艺在市场上运用于2009年,最早为一家美国公司运用。

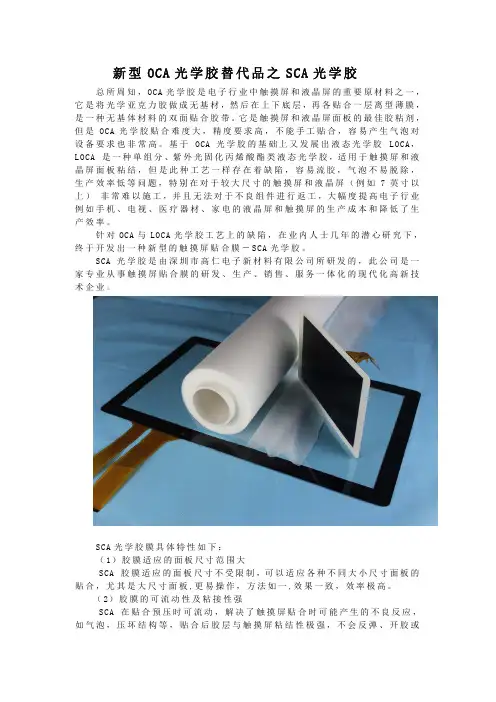

新型OCA光学胶替代品之SCA光学胶总所周知，OCA光学胶是电子行业中触摸屏和液晶屏的重要原材料之一，它是将光学亚克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。

它是触摸屏和液晶屏面板的最佳胶粘剂，但是OCA光学胶贴合难度大，精度要求高，不能手工贴合，容易产生气泡对设备要求也非常高。

基于OCA光学胶的基础上又发展出液态光学胶LOCA，LOCA 是一种单组分、紫外光固化丙烯酸酯类液态光学胶，适用于触摸屏和液晶屏面板粘结，但是此种工艺一样存在着缺陷，容易流胶，气泡不易脱除，生产效率低等问题，特别在对于较大尺寸的触摸屏和液晶屏（例如7英寸以上） 非常难以施工，并且无法对于不良组件进行返工，大幅度提高电子行业例如手机、电视、医疗器材、家电的液晶屏和触摸屏的生产成本和降低了生产效率。

针对OCA与LOCA光学胶工艺上的缺陷，在业内人士几年的潜心研究下，终于开发出一种新型的触摸屏贴合膜－SCA光学胶。

SCA光学胶是由深圳市高仁电子新材料有限公司所研发的，此公司是一家专业从事触摸屏贴合膜的研发、生产、销售、服务一体化的现代化高新技术企业。

SCA光学胶膜具体特性如下：（1）胶膜适应的面板尺寸范围大SCA 胶膜适应的面板尺寸不受限制，可以适应各种不同大小尺寸面板的贴合，尤其是大尺寸面板,更易操作，方法如一,效果一致，效率极高。

（2）胶膜的可流动性及粘接性强SCA 在贴合预压时可流动，解决了触摸屏贴合时可能产生的不良反应，如气泡，压坏结构等，贴合后胶层与触摸屏粘结性极强，不会反弹、开胶或断层。

（3）极易返工性能传统的贴合材料，如OCA或LOCA,在贴合发生不良品时难以返工，而SCA 材料在返工时操作简易，极大控制了不良率的发生。

（4）胶膜的防爆性能极强SCA膜在经过工艺处理后抗拉性能强,极大提高触摸屏整体的防爆、防摔性能，保障触摸屏使用的安全性。

（5）胶膜洁净度高、光学性能好SCA胶膜选用的材料，生产工艺流程，生产设备及生产环境都经过严格的筛选、控制，最大限度保障胶膜的洁净度及品质，经过优秀的工艺制作，SCA 胶的光学性能极佳。

学习报告接触TP这个行业，那么对于TP相关术语就要有所了解，以下为TP一些相关术语：英文简称英文全称中文含义TP touch panel 触摸屏RTP resistive touch panel 电阻式触摸屏CTP capacitive touch panel 电容式触摸屏AA active area 可操作区域V A/(INK OPENING) view area 可视区域（V A 区域尺寸小于AA区域）BM AA 区外围边框区，面板黑框区ITO indium Tin oxide 氧化铟锡ATO Antmony Tin oxide 氧化锑锡FPC(B) flexible print circuit (board) 柔性印刷线路板IC integrated circuit 集成电路GFF glass-film-filmG1F glass-filmGG glass-glassG2 (OGS) one glass solution 一体化触控PET Polyester 聚脂薄膜PC Polyester 聚碳酸酯耐力板TOL touch on lens 单层电容式触控于保护玻璃上CG(CL) cover glass (cover lens) 盖板玻璃TG tempered glass 强化玻璃OCA optically clear adhesive 光学透明胶LOCA liquid optically clear adhensive液态光学透明胶（水胶）用 G+G中间ACF anisotropic conductive film 导电热熔胶ESD electro-static discharge 抗静电OC over coat 保护膜PSA pressure sensitive adhesive 压敏胶IR infrared ray 红外UV ultraviolet ray 紫外PRC Photorisist coating 光阻涂层CP cooling pump冷却泵AR anti reflective反射AG anti glare防炫AS anti stain 防污COB chip on board 通过绑定将I C裸片固定于印刷电路版上COF chip on FPC 将I C固定于柔性线路板上COG chip on glass 将I C固定于玻璃上TAB tape automated bonding 卷带自动结合TCP thermo compression bonding 热压结合PF2 保护膜。
