OTIS（奥迪斯）部分电梯安全回路短接方法
地坑缓冲器
极限开关
张紧轮
法国2000
2C 1—2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)安全钳开关SOS(1-3)UDLS
轿顶极限开关LSW(4-5}。

2C 4—5可以短接轿门触点。
2H 2—4 地坑所有开关。
2H 2—5 地坑缓冲器。
2H 1—4 门连锁。
3M 1—2 限速器开关。
OTIS3200
安全回路空开是
CF4 1C 01-02 限速器开关。
1C 02-03 地坑缓冲器 极限开关 张紧轮。
1C 05-06 轿顶安全窗 安全钳。
1C 06-08 急停轿顶轿厢地坑。
1C 08-09 轿门触点。
1C 09-10 厅门连锁。
OTIS 3000
2C 1-2 轿顶急停安全窗安全钳。
2C 7-10 轿厢急停
2C 4-5 轿门触点
2H 1-6 厅门连锁
2H 2-4 地坑缓冲器 极限开关 张紧轮。
8H 1-3 上、下极限
3M 1-3 限速器开关
4M 8-9 机房急停
空开3C门机电源
插件1H外乎线
打火机制作 注由于配置不同具体以随机图纸为准。谨记检修状态下才能封线遗
留短接接线随时致命OTIS安全第一
OTIS封线
奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号 安全开关名称 电压
M1-1~M1-2 限速器(OS) 110VAC 1C2~1C3 上极限8LS?下极限(7LS) 110VAC 1C5~1C6 安
全窗(EEC)?安全钳(SOS) 110VAC 1C7-1C8 轿顶急停(TES) 110VAC 1C8~H1-9 1C10~1C19 底
坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110VAC 1C9~1C10 厅门锁(DS) 110VAC 1C11~1C12
上限位5LS?下限位(5LS) 0VAC

奥的斯,TECE-3100VF端子号 安全开关名称 电压
4M8~4M9 机房急停MES) 110VAC 2C1~2C2 轿顶急停(TES)?安全窗(EEC)?安全钳(SOS)
110VAC 3M1~3M3 限速器OS 110VAC 8H1~8H3 上极限8LS)?下极限(7LS) 110VAC
2H2~2H4 断带BTS)?涨绳轮(GTC)?缓冲器(BTF)?底坑急停(PES) 110VAC 2C7~2C10 轿厢
急停ES) 110VAC 2C10~2C4 厅门锁DS) 110VAC 2C4~2C5 轿门锁(GS) 110VAC 7C7~7C8
上限位(1LS)?下限位(2LS) 30VDC

奥的斯, TECE-4OVF端子号 安全开关名称 电压 2XM1~2XQ31 限速器OS 110VAC
2XQ31~1XQN26 上极限8LS)?下极限(7LS) 110VAC 1XQN26~1XN28 安全窗(EEC)?安全钳
(SOS)?断带BTS) 110VAC 1XN28~1XQN29 轿顶急停

(TES)?轿厢急停ES) 110VAC 2XQ32~2X2C33 底坑急停(PES1) 110VAC 2XQ35~2XQ26 底 坑
急 停(PES2) 110VAC 1XQN29~1XN13 轿门锁(GS) 110VAC 2XQ34~2XQ35 厅门锁DS) 110VAC
2XQ35~2XQ58 轿厢缓冲器(COBS)?对重缓冲器(NOBS) 110VAC 2XQ38~2XQ39 上限位(6LS)?
下限位(5LS) 110VAC
奥的斯,GeN2端子号 安全开关名称 电压 INS1-9~INS1-10 轿顶急停(TES) 110VAC
1NS1-10~INS1-2 上?下极限UDLS)?安全钳(SOS) 110VAC P3M-1~P3M3 限速器OS
110VAC PH2H-2~P2H-5 轿厢缓冲器(1BFS)?对重缓冲器(2BFS) 110VAC P20M-1~P20M-2 曳引
绳断绳SCS 110VAC P2H-5~P2H-4 底坑急停(PES1)?底坑急停(PES2)?涨绳轮(GTC)
110VAC P102C-4~P102C5 轿门锁(GS) 110VAC P2H-4~P2H-1 厅门锁DS) 110VAC
P101C-7~P101C-8 上限位(1LS)?下限位(2LS) 30VAC

奥的斯,TECE-60VF端子号 安全开关名称 电压 M18-9~M18-10 限速器OS 110VAC
H19-9~H20-7 上极限8LS) 110VAC H20-7~1C28 下极限(7LS)?轿厢缓冲器(CBFS)?对重缓
冲器(RBFS)?涨绳轮(GTC) 110VAC 1C28~1C29 安全窗(EEC)?安全钳(SOS)?断带BTS)
110VAC 1C29~1C30 轿顶急停(TES)?轿厢急停ES) 110VAC 1C30~1C31 轿门锁(GS) 110VAC
1C31~1C32 厅门锁DS)?底坑急停(PES1)?底坑急停(PES2) 110VAC H19-6~H19-7 上限位
(6LS) 110VAC H20-7~H19-8 下限位(5LS) 110VAC

奥的斯,E311端子号 安全开关名称 电压 186~188 安全窗(EEC)?安全钳(SOS)?轿顶急
停(TES) 110VAC 190~192 限速器OS 110VAC 194~196 上极限8LS) 110VAC 196~198
下极限(7LS) 110VAC 198~200 轿厢缓冲器(CBFS)?对重缓冲器(RBFS)?涨绳轮(GTC)?底坑急
停(PES1)?底坑急停(PES2) 110VAC GS1~GS2 轿门锁(GS) 110VAC DS1~DS2 厅门锁DS)
110VAC 109~110 上限位(6LS) 110VAC 107~108 下限位(5LS) 110VAC

奥的斯,TECE-3VF端子号 安全开关名称 电压 12-13 安全窗(EEC)?安全钳(SOS)?轿顶
急停(TES) 110VAC 13-15 限速器OS 110VAC 15-16 上极限8LS) 110VAC 16-17 下
极限(7LS) 110VAC 17-39 涨绳轮(GTC)?底坑急停(PES1)?底坑急停(PES2) 110VAC 39-175
轿厢急停ES) 110VAC 22-23 轿门锁(GS) 110VAC 23-24 厅门锁DS) 110VAC 26-35 上
限位(6LS) 110VAC 27-34 下限位(5LS) 110VAC

合集下载

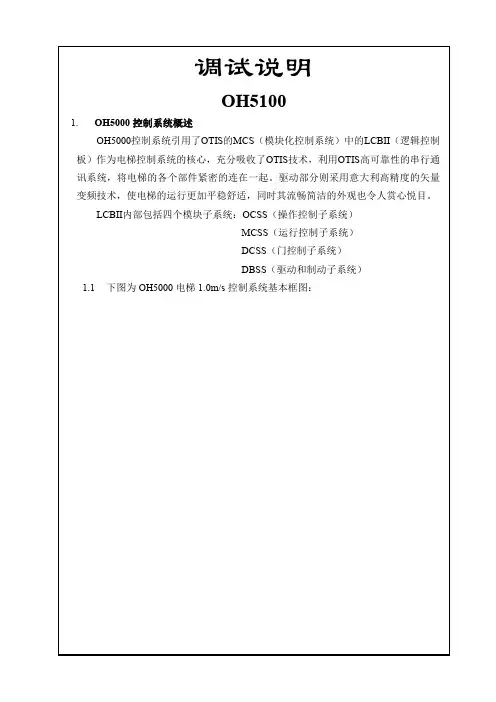

西子奥的斯OH5100
