OTIS奥迪斯部分电梯安全回路短接方法

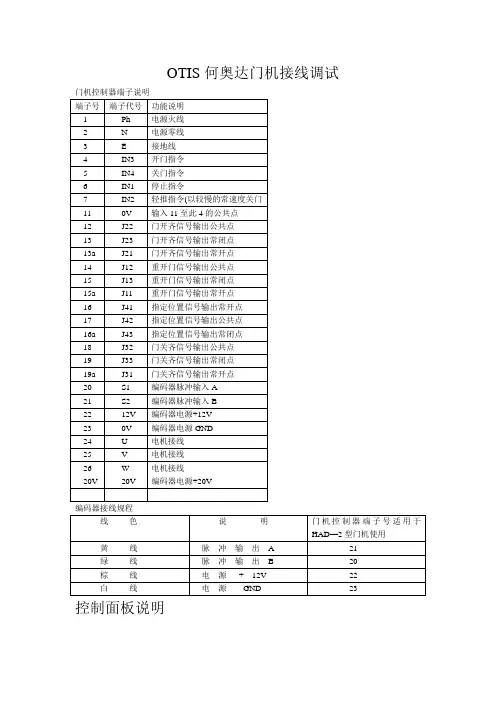

OTIS何奥达门机接线调试门机控制器端子说明编码器接线规程控制面板说明控制面板上的按键功能注1.键盘控制模式下(F11=0只有先按“停止”键使“DO”“DC”灯全灭，才能更改各个参数值。

注2. F11=0时要同时按下“停止”和“强迫关门”按键装置才会重新进入自学习模式。

●控制面板上的LED显示当DO灯亮时显示装置处于开门状态当DC灯亮时显示装置处于关门状态当HZ灯亮时显示运行频率当%灯亮时显示开门宽度百分比当SEC灯亮时显示时间单位(用于修改以秒为单位的参数的显示)MIN备用MIC备用M/S备用6.门机控制器的操作模式6.1设定模式门机控制器参数的修改只有在键盘控制模式下或正常模式，但无输入信号情况下方可完成。

所有参数都可以被修改，以适应各种要求。

●切换至设定模式通过按“功能”键和“∧∨”键屏幕显示F11按功能键和“∧∨”键屏幕显示0﹑1﹑2,按“写入”按键,装置进入键盘控制模式(0)手动模式(1)正常模式(2)6.2自学习模式通过自学习运行，可通过门机控制器对自学习运行过程中编码器发出的脉冲数的计数来确定电梯轿厢开门宽。

接通电源后，门机控制器总是首先进入自学习模式，，可通过屏幕显示“Hd11”.然后显示“1000”,闪动来识别。

自学习模式中，装置等待关门或开门命令，直到门完全关齐。

接着等待开门指令启动实际的自学习运行。

关闭的矫门因此又完全开齐，同时开门宽也就确定了。

自学习运行过程中编码器发出的脉冲总数可显示于七段显示器。

自学习完成后，装置自动切换到正常模式，键盘控制模式，(或手动模式)并以开门宽度的百分比显示门位置。

●切换至自学习模式可通过接通装置电源或同时按下强迫关门和停止按钮切换至该模式。

(在键盘控制模式下)●在自学习模式中启动自学习运行该步骤可通过先“关门”或“开门”后，“开门”指令实现。

注意:自学习运行过程中其他指令都不起作用●自学习模式的屏幕显示自学习模式(无指令)可通过屏幕上的显示“Hd11”和闪动的1000来识别。

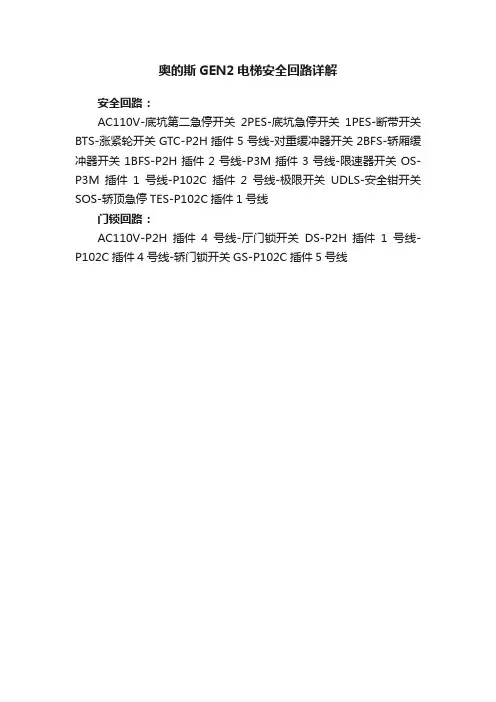

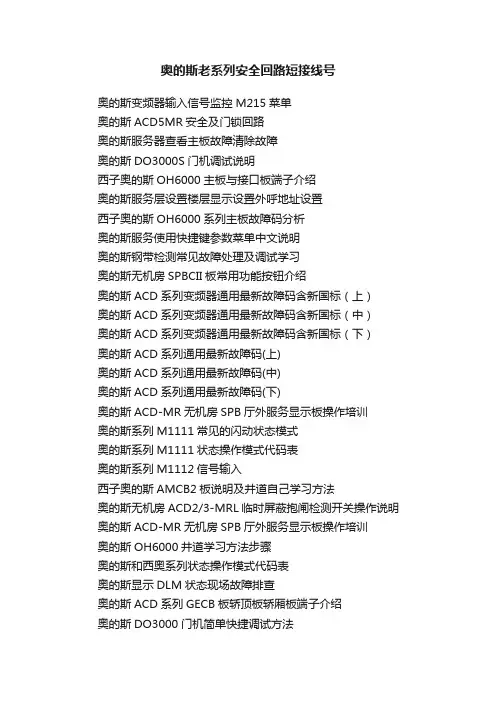

奥的斯老系列安全回路短接线号奥的斯变频器输入信号监控M215菜单奥的斯ACD5MR安全及门锁回路奥的斯服务器查看主板故障清除故障奥的斯DO3000S门机调试说明西子奥的斯OH6000主板与接口板端子介绍奥的斯服务层设置楼层显示设置外呼地址设置西子奥的斯OH6000系列主板故障码分析奥的斯服务使用快捷键参数菜单中文说明奥的斯钢带检测常见故障处理及调试学习奥的斯无机房SPBCII板常用功能按钮介绍奥的斯ACD系列变频器通用最新故障码含新国标（上）奥的斯ACD系列变频器通用最新故障码含新国标（中）奥的斯ACD系列变频器通用最新故障码含新国标（下）奥的斯ACD系列通用最新故障码(上)奥的斯ACD系列通用最新故障码(中)奥的斯ACD系列通用最新故障码(下)奥的斯ACD-MR无机房SPB厅外服务显示板操作培训奥的斯系列M1111常见的闪动状态模式奥的斯系列M1111状态操作模式代码表奥的斯系列M1112信号输入西子奥的斯AMCB2板说明及井道自己学习方法奥的斯无机房ACD2/3-MRL临时屏蔽抱闸检测开关操作说明奥的斯ACD-MR无机房SPB厅外服务显示板操作培训奥的斯OH6000井道学习方法步骤奥的斯和西奥系列状态操作模式代码表奥的斯显示DLM状态现场故障排查奥的斯ACD系列GECB板轿顶板轿厢板端子介绍奥的斯DO3000门机简单快捷调试方法奥的斯ACD/Gen2系列井道自学习过程中常见故障处理奥的斯启动倒溜舒适感调整奥的斯ACD5MR主板轿顶板轿厢通讯板端子说明完整版全系列奥的斯及西奥系列服务器查看故障及清除故障奥的斯AT120门机学习奥的斯上行超速保护测试操作奥的斯ACD系列M243电梯自动找底层奥的斯电梯安全回路短接线号奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 系列端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110VAC1C2~1C3 上极限（8LS）、下极限(7LS) 110VAC1C5~1C6 安全窗(EEC)、安全钳(SOS) 110VAC1C7-1C8 轿顶急停(TES) 110VAC1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC1C8~1C9 轿门锁(GS) 110VAC1C9~1C10 厅门锁(DS) 110VAC1C11~1C12 上限位（5LS）、下限位(5LS) 110VAC奥的斯,TECE-3100VF系列端子号安全开关名称电压4M8~4M9 机房急停（MES) 110VAC2C1~2C2 轿顶急停(TES)、安全窗(EEC)、安全钳(SOS) 110VAC 3M1~3M3 限速器（OS） 110VAC8H1~8H3 上极限（8LS)、下极限(7LS) 110VAC2H2~2H4 断带（BTS)、涨绳轮(GTC)、缓冲器(BTF)、底坑急停(PES) 110VAC2C7~2C10 轿厢急停（ES) 110VAC2C10~2C4 厅门锁（DS) 110VAC2C4~2C5 轿门锁(GS) 110VAC7C7~7C8 上限位(1LS)、下限位(2LS) 30VDC奥的斯,TECE-60VF系列端子号安全开关名称电压M18-9~M18-10 限速器（OS） 110VACH19-9~H20-7 上极限（8LS) 110VACH20-7~1C28 下极限(7LS)、轿厢缓冲器(CBFS)、对重缓冲器(RBFS)、涨绳轮(GTC) 110VAC1C28~1C29 安全窗(EEC)、安全钳(SOS)、断带（BTS) 110VAC1C29~1C30 轿顶急停(TES)、轿厢急停（ES) 110VAC 1C30~1C31 轿门锁(GS) 110VAC1C31~1C32 厅门锁（DS)、底坑急停(PES1)、底坑急停(PES2) 110VACH19-6~H19-7 上限位(6LS) 110VACH20-7~H19-8 下限位 (5LS) 110VAC奥的斯,E311系列端子号安全开关名称电压186~188 安全窗(EEC)、安全钳(SOS)、轿顶急停(TES) 110VAC190~192 限速器（OS） 110VAC194~196 上极限（8LS) 110VAC196~198 下极限(7LS) 110VAC198~200 轿厢缓冲器(CBFS)、对重缓冲器(RBFS)、涨绳轮(GTC)、底坑急停(PES1)、底坑急停(PES2) 110VACGS1~GS2 轿门锁(GS) 110VACDS1~DS2 厅门锁（DS) 110VAC109~110 上限位(6LS) 110VAC107~108 下限位(5LS) 110VAC奥的斯,TECE-3VF系列端子号安全开关名称电压12-13 安全窗(EEC)、安全钳(SOS)、轿顶急停(TES)110VAC13-15 限速器（OS） 110VAC15-16 上极限（8LS) 110VAC16-17 下极限(7LS) 110VAC17-39 涨绳轮(GTC)、底坑急停(PES1)、底坑急停(PES2) 110VAC39-175 轿厢急停（ES) 110VAC22-23 轿门锁(GS) 110VAC23-24 厅门锁（DS) 110VAC26-35 上限位(6LS) 110VAC27-34 下限位(5LS) 110VAC奥的斯, TECE-4OVF系列端子号安全开关名称电压2XM1~2XQ31 限速器（OS） 110VAC2XQ31~1XQN26 上极限（8LS)、下极限(7LS) 110VAC1XQN26~1XN28 安全窗(EEC)、安全钳(SOS)、断带（BTS) 110VAC1XN28~1XQN29 轿顶急停(TES)、轿厢急停（ES) 110VAC2XQ32~2X2C33 底坑急停(PES1) 110VAC2XQ35~2XQ26 底坑急停(PES2) 110VAC1XQN29~1XN13 轿门锁(GS) 110VAC2XQ34~2XQ35 厅门锁（DS) 110VAC2XQ35~2XQ58 轿厢缓冲器(COBS)、对重缓冲器(NOBS) 110VAC2XQ38~2XQ39 上限位(6LS)、下限位(5LS) 110VAC 奥的斯,GEN2系列端子号安全开关名称电压NS1-9~INS1-10 轿顶急停(TES) 110VAC1NS1-10~INS1-2 上、下极限（UDLS)、安全钳(SOS) 110VACP3M-1~P3M3 限速器（OS） 110VACPH2H-2~P2H-5 轿厢缓冲器(1BFS)、对重缓冲器(2BFS) 110VACP20M-1~P20M-2 曳引绳断绳（SCS） 110VACP2H-5~P2H-4 底坑急停(PES1)、底坑急停(PES2)、涨绳轮(GTC) 110VACP102C-4~P102C5 轿门锁(GS) 110VACP2H-4~P2H-1 厅门锁（DS) 110VACP101C-7~P101C-8 上限位(1LS)、下限位(2LS) 30VAC 相关的前期资料推送请点击下方链接查看：默纳克3000env并联调试说明默纳克服务层和开门层设置方法默纳克启动停车舒适感调整默纳克不放重物空轿厢做平衡系数方法默纳克3000B系列接口板端子说明默纳克NICE3000+主板与轿顶板端子说明西奥SMART板小键盘介绍说明抱闸力矩检测测试方法西奥SMART板小键盘使用说明菜单西奥系列ALMCB板HAMCB板井道自学习方法步骤西奥系列ALMCB和HAMCB板介绍西奥系列IO地址设置服务使用介绍奥的斯Self-BTI 抱闸力矩测试操作步骤奥的斯ACD5MR主板轿顶板轿厢通讯板端子说明完整版奥的斯ACD系列GECB板轿顶板轿厢板端子介绍奥的斯系列或西奥系列显示SE-Fault状态维修处理奥的斯UCMP轿厢意外移动测试方法及步骤奥的斯ACD/Gen2系列井道自学习过程中常见故障处理奥的斯ACD/Gen2系列井道自学习方法默纳克900门机电机调谐门宽自学习和接线图和开关门常见问题默纳克NICE3000和NICE3000new最新系统小键盘更新了些新功能使用方法奥的斯OMU参数升级备份与下载操作使用说明奥的斯常用主板参数菜单新时达现场手动抱闸力测试方法步骤新时达系统UCMP现场测试方法步骤西继迅达S5200XT-5快慢车调试培训通力平层精度调整蓝光UCMP轿厢意外移动测试新时达AS80主板小键盘菜单使用说明蒂森UCMP轿厢移动测试及复位方法西继迅达S5200XT-5电机调谐培训奥的斯更换REGEN变频器后需要对HVIB新板后参数配置设置康力门机XD一DCU004-01/02门机调试贝思特BG101-S20P2S(C)门机调试方法西奥Jarless-Con门机简单快捷调试奥的斯DO3000门机简单快捷调试方法西继迅达电梯UCMP试验步骤复位方法迅达5400/5500操作培训迅达3300AP/3600常用状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常用代码迅达5500电梯调试资料蒂森电梯MC2调试。

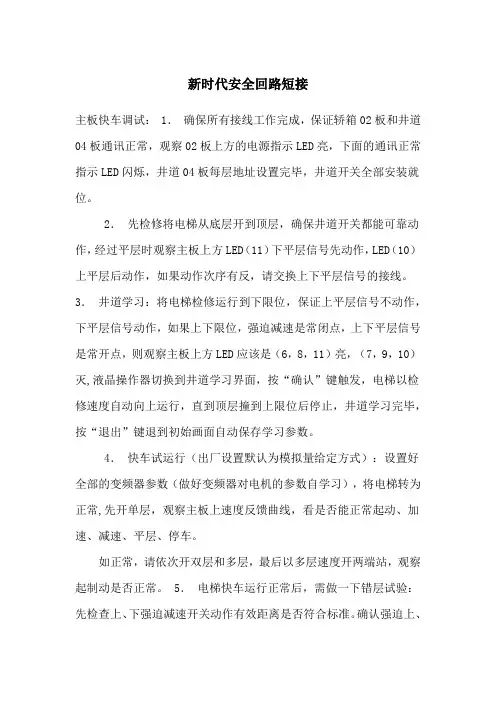

新时代安全回路短接
主板快车调试： 1．确保所有接线工作完成，保证轿箱02板和井道04板通讯正常，观察02板上方的电源指示LED亮，下面的通讯正常指示LED闪烁，井道04板每层地址设置完毕，井道开关全部安装就位。

2．先检修将电梯从底层开到顶层，确保井道开关都能可靠动作，经过平层时观察主板上方LED（11）下平层信号先动作，LED（10）上平层后动作，如果动作次序有反，请交换上下平层信号的接线。

3．井道学习：将电梯检修运行到下限位，保证上平层信号不动作，下平层信号动作，如果上下限位，强迫减速是常闭点，上下平层信号是常开点，则观察主板上方LED应该是（6，8，11）亮，（7，9，10）灭,液晶操作器切换到井道学习界面，按“确认”键触发，电梯以检修速度自动向上运行，直到顶层撞到上限位后停止，井道学习完毕，按“退出”键退到初始画面自动保存学习参数。

4．快车试运行（出厂设置默认为模拟量给定方式）：设置好全部的变频器参数（做好变频器对电机的参数自学习），将电梯转为正常,先开单层，观察主板上速度反馈曲线，看是否能正常起动、加速、减速、平层、停车。

如正常，请依次开双层和多层，最后以多层速度开两端站，观察起制动是否正常。

5．电梯快车运行正常后，需做一下错层试验：先检查上、下强迫减速开关动作有效距离是否符合标准。

确认强迫上、
下减速开关距离符合标准后，分别让电梯向下错层和向上错层，观察电梯到顶层和底层时是否会冲顶和沉底。

如异常，调整上、下强迫减速开关距离。

6．最后按照国家标准测试电梯逻辑功能，快车调试完毕。

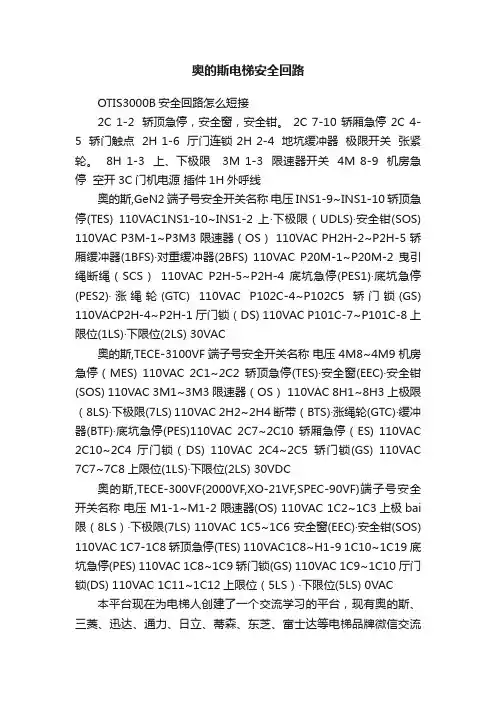

奥的斯电梯安全回路OTIS3000B安全回路怎么短接2C 1-2 轿顶急停，安全窗，安全钳。

2C 7-10 轿厢急停 2C 4-5 轿门触点 2H 1-6 厅门连锁 2H 2-4 地坑缓冲器极限开关张紧轮。

8H 1-3 上、下极限 3M 1-3 限速器开关 4M 8-9 机房急停空开3C门机电源插件1H外呼线奥的斯,GeN2端子号安全开关名称电压 INS1-9~INS1-10 轿顶急停(TES) 110VAC1NS1-10~INS1-2 上·下极限（UDLS)·安全钳(SOS) 110VAC P3M-1~P3M3 限速器（OS） 110VAC PH2H-2~P2H-5 轿厢缓冲器(1BFS)·对重缓冲器(2BFS) 110VAC P20M-1~P20M-2 曳引绳断绳（SCS）110VAC P2H-5~P2H-4 底坑急停(PES1)·底坑急停(PES2)·涨绳轮(GTC) 110VAC P102C-4~P102C5 轿门锁(GS) 110VACP2H-4~P2H-1 厅门锁（DS) 110VAC P101C-7~P101C-8上限位(1LS)·下限位(2LS) 30VAC奥的斯,TECE-3100VF端子号安全开关名称电压 4M8~4M9 机房急停（MES) 110VAC 2C1~2C2轿顶急停(TES)·安全窗(EEC)·安全钳(SOS) 110VAC 3M1~3M3 限速器（OS） 110VAC 8H1~8H3 上极限（8LS)·下极限(7LS) 110VAC 2H2~2H4 断带（BTS)·涨绳轮(GTC)·缓冲器(BTF)·底坑急停(PES)110VAC 2C7~2C10 轿厢急停（ES) 110VAC 2C10~2C4 厅门锁（DS) 110VAC 2C4~2C5轿门锁(GS) 110VAC 7C7~7C8上限位(1LS)·下限位(2LS) 30VDC奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF)端子号安全开关名称电压 M1-1~M1-2 限速器(OS) 110VAC 1C2~1C3上极bai 限（8LS）·下极限(7LS) 110VAC 1C5~1C6 安全窗(EEC)·安全钳(SOS) 110VAC 1C7-1C8 轿顶急停(TES) 110VAC1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9轿门锁(GS) 110VAC 1C9~1C10厅门锁(DS) 110VAC 1C11~1C12上限位（5LS）·下限位(5LS) 0VAC 本平台现在为电梯人创建了一个交流学习的平台，现有奥的斯、三菱、迅达、通力、日立、蒂森、东芝、富士达等电梯品牌微信交流群。

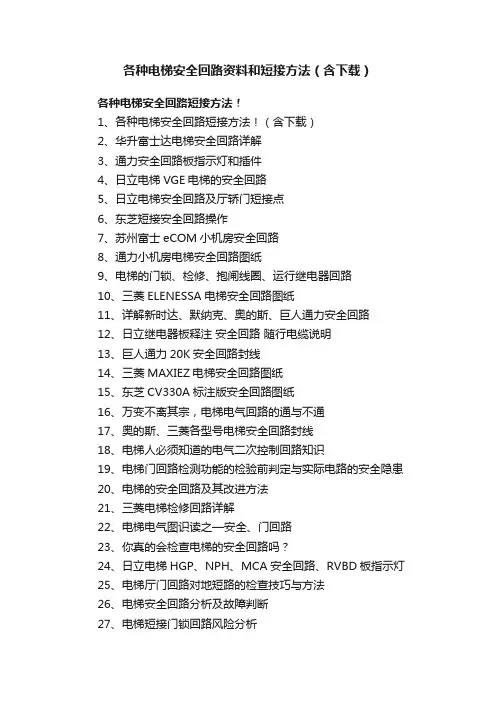

各种电梯安全回路资料和短接方法（含下载）
各种电梯安全回路短接方法！
1、各种电梯安全回路短接方法！（含下载）
2、华升富士达电梯安全回路详解
3、通力安全回路板指示灯和插件
4、日立电梯VGE电梯的安全回路
5、日立电梯安全回路及厅轿门短接点
6、东芝短接安全回路操作
7、苏州富士eCOM小机房安全回路
8、通力小机房电梯安全回路图纸
9、电梯的门锁、检修、抱闸线圈、运行继电器回路
10、三菱ELENESSA电梯安全回路图纸
11、详解新时达、默纳克、奥的斯、巨人通力安全回路
12、日立继电器板释注安全回路随行电缆说明
13、巨人通力20K安全回路封线
14、三菱MAXIEZ电梯安全回路图纸
15、东芝CV330A标注版安全回路图纸
16、万变不离其宗，电梯电气回路的通与不通
17、奥的斯、三菱各型号电梯安全回路封线
18、电梯人必须知道的电气二次控制回路知识
19、电梯门回路检测功能的检验前判定与实际电路的安全隐患
20、电梯的安全回路及其改进方法
21、三菱电梯检修回路详解
22、电梯电气图识读之—安全、门回路
23、你真的会检查电梯的安全回路吗？
24、日立电梯HGP、NPH、MCA安全回路、RVBD板指示灯
25、电梯厅门回路对地短路的检查技巧与方法
26、电梯安全回路分析及故障判断
27、电梯短接门锁回路风险分析
28、奥的斯300VF电梯安全和门锁回路图纸解读
29、广日电梯MAX安全回路
30、东芝电梯330A安全回路封线
31、日立电梯没有图纸如何判断电梯安全回路。

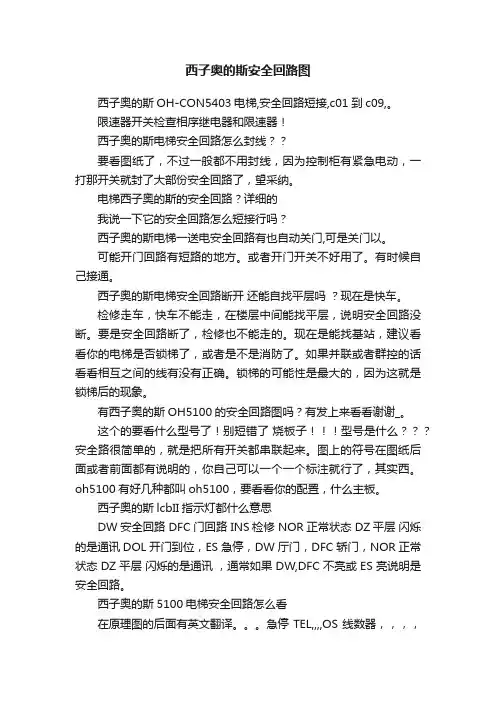

西子奥的斯安全回路图西子奥的斯OH-CON5403电梯,安全回路短接,c01到c09,。

限速器开关检查相序继电器和限速器！西子奥的斯电梯安全回路怎么封线？？要看图纸了，不过一般都不用封线，因为控制柜有紧急电动，一打那开关就封了大部份安全回路了，望采纳。

电梯西子奥的斯的安全回路？详细的我说一下它的安全回路怎么短接行吗？西子奥的斯电梯一送电安全回路有也自动关门,可是关门以。

可能开门回路有短路的地方。

或者开门开关不好用了。

有时候自己接通。

西子奥的斯电梯安全回路断开还能自找平层吗？现在是快车。

检修走车，快车不能走，在楼层中间能找平层，说明安全回路没断。

要是安全回路断了，检修也不能走的。

现在是能找基站，建议看看你的电梯是否锁梯了，或者是不是消防了。

如果并联或者群控的话看看相互之间的线有没有正确。

锁梯的可能性是最大的，因为这就是锁梯后的现象。

有西子奥的斯OH5100的安全回路图吗？有发上来看看谢谢_。

这个的要看什么型号了！别短错了烧板子型号是什么？？？安全路很简单的，就是把所有开关都串联起来。

图上的符号在图纸后面或者前面都有说明的，你自己可以一个一个标注就行了，其实西。

oh5100有好几种都叫oh5100，要看看你的配置，什么主板。

西子奥的斯lcbII指示灯都什么意思DW安全回路 DFC门回路 INS检修 NOR正常状态 DZ平层闪烁的是通讯DOL开门到位，ES急停，DW厅门，DFC轿门，NOR正常状态 DZ平层闪烁的是通讯，通常如果DW,DFC不亮或ES亮说明是安全回路。

西子奥的斯5100电梯安全回路怎么看在原理图的后面有英文翻译。

急停TEL,,,,OS线数器，，，，SOS安全强，，，1LS。

2LS。

强减。

7LS。

8LS极限。

CBFS，，，，轿箱恍冲。

RBFS对重，，，，GS。

轿箱门。

还有上急停，，。

下急停。

其他看，，，很简单的，，，我刚学的时候，。

，，，一本都看的下来，，，，，，难的不是怎么看线怎么走，，，是要懂原理啊。

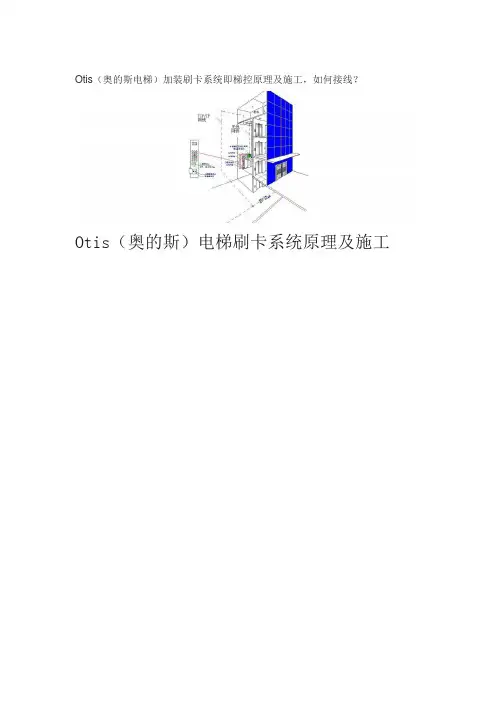

Otis（奥的斯电梯）加装刷卡系统即梯控原理及施工，如何接线？
Otis（奥的斯）电梯刷卡系统原理及施工
多奥梯控系统特点：
四层电路板设计，双面表贴，EMC性能优良。

采用原装飞利浦FRID芯片，读卡距离远，性能稳定，金属表面也安装使用。

自动波特率探测
发光二极管指示当前模块状态
引线采用可拔取的插线，外壳有独立后盖，安装简便。

引线可拔插，长度可定制，线长最长可达到8m。

产品参数：
工作电压：DC24V(±30%)
型号：DAIC-TK-OT
工作电流：<100mA
识别速度：小于1秒
读卡距离：4-7cm
工作频率：13.56Mhz
读卡类型：MF1及兼容卡片
1、自动呼梯功能
2、多奥门禁对讲联动实现访客管理功能
3、可扩展标准100M网络接口
4、系统掉电数据永不丢失功能
5、智能记录用户刷卡楼层与时间
6、智能检测是否是合法卡的功能
7、支持按指定的时间段有效（配合物业收费）。

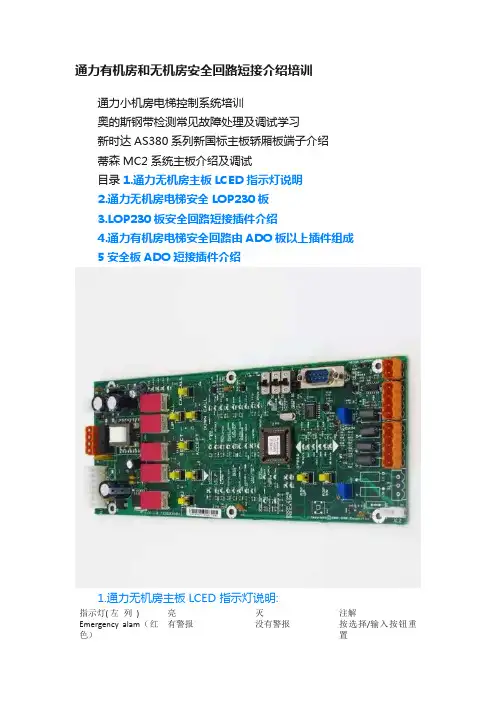

通力有机房和无机房安全回路短接介绍培训通力小机房电梯控制系统培训奥的斯钢带检测常见故障处理及调试学习新时达AS380系列新国标主板轿厢板端子介绍蒂森MC2系统主板介绍及调试目录1.通力无机房主板LCED 指示灯说明2.通力无机房电梯安全LOP230板3.LOP230板安全回路短接插件介绍4.通力有机房电梯安全回路由ADO板以上插件组成5安全板ADO短接插件介绍1.通力无机房主板LCED 指示灯说明:指示灯( 左列)亮灭注解Emergency alam（红色）有警报没有警报按选择/输入按钮重置Lift in fault（红色）有故障,电梯不能启动电梯正常Cpu running（黄色）Cpu 正在运行CPU 不在运行CPU 运行时指示灯闪烁Inspection （黄色）DS 位于检修位置42 ：DS 位于正常位置42 ：DS 在轿顶Rescue drive（黄色）Carcommunication OK （绿色）RDF 开关在RECALL运行方式运行LCECPU 与LCECCB 间信息交流正常，软件版本2.3 以上RDF 在正常位置2.3 以前版本应是灭的 ,2.3 以后版本若灭 , 则信息交流有问题开关在控制柜检查接线Shaft comm..ok( 绿LCECPU 与楼层板间信息交流正常LCECPU 与楼层板间LCECPU 与楼层板间信息交流不正常检查接线检查接线+24V controller OK( 绿色)24V 控制柜供电电源正常24V 控制柜供电电源正常保险丝 F4+5VcontrollerOK 9( 绿色)LCECPU5V 电源正常5V 电源故障如果 24V 指示灯亮 , 则更换LCECPU 板+24V Car &shaft OK( 绿色)24V 轿厢, 井道供电电源正常24V 电源故障检查保险丝 F5Change bord( 红色 )LCECPU 板烧毁LCECPU 板正常更换新板Speed>0.1m/s(黄色 )正在加速 ,速度大于 0.1M/S正在减速 , 速度小于 0.1M/S指示灯( 中间)亮灭注解Start pemit( 黄色）主继电器都激活(201:1,201:2,201:4)主继电器都释放如果灯不灭 , 可能有继电器阻塞(XD1/3POS379) Shaft doorcontact( 黄色)所有层门都已关好层门未关好XH2/3 终端POS.379Close door command( 黄色)关门命令有效关门命令无效从LCE 到ADV从 LCE 到ADVDrive needed( 黄色)控制系统认为需要启动不需要启动呼梯,泊梯. 自动平层等V3F OK( 绿色) 驱动系统可正常运行驱动单元有故障Safety input(绿色)到轿门触点前的安全回路正常到轿门触点前的安全回路有问题XC1/5 POS379Open doorcommand(黄色)开门命令有效无命令从 LCE 到ADVphotocell (黄色)光眼光束受挡光束未受挡光束未受挡XB29/2 及XB31/2POS.379Open button(黄色）轿厢内开门按钮按下未按下Closeforce limiter(黄色)关门力限制器申请重开门不需重开门XB28/8 及XB30/8POS806指示灯(右列)亮灭注解Drive up(黄色）向上运行指令已送往V3F25无效77:U( 黄色）轿厢在上部减速区轿厢不在上部减速区 77:U 断开61:U( 黄色）轿厢在 61:U 区内轿厢不在 61:U 区地坎以上地坎以上 5MM,以下 145MM30 ( 黄色)轿厢在门区内轿厢不在门区内地坎以上 150MM,以下 150MM61N( 黄色）轿厢在 61:N 区内轿厢不在 61:N 区内地坎以下 5MM,以上 145MM77:N( 黄色）轿厢在下部减速区轿厢不在下部减速区 77:N 断开77:S( 黄色）77:S 开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drive down( 黄色）向下运行指令已送往 V3F25无效2.通力无机房电梯安全LOP230板安全回路由LOP230板以上插件组成1. XLH8插件2. XLH7插件3. XLH6插件4. XLH5插件5. XLH4插件6. XLH3插件3.LOP230板安全回路短接插件介绍1.插件XLH8XLH8的1-3脚，短接轿门锁。

O T I S奥迪斯部分电梯安全回路短接方法The pony was revised in January 2021OTIS（奥迪斯）部分电梯安全回路短接方法地坑缓冲器极限开关张紧轮法国20002C 1—2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)安全钳开关SOS(1-3) UDLS轿顶极限开关LSW(4-5}。

2C 4—5可以短接轿门触点。

2H 2—4 地坑所有开关。

2H 2—5 地坑缓冲器。

2H 1—4 门连锁。

3M 1—2 限速器开关。

OTIS3200安全回路空开是CF4 1C 01-02 限速器开关。

1C 02-03 地坑缓冲器极限开关张紧轮。

1C 05-06 轿顶安全窗安全钳。

1C 06-08 急停轿顶轿厢地坑。

1C 08-09 轿门触点。

1C 09-10 厅门连锁。

OTIS 30002C 1-2 轿顶急停安全窗安全钳。

2C 7-10 轿厢急停2C 4-5 轿门触点2H 1-6 厅门连锁2H 2-4 地坑缓冲器极限开关张紧轮。

8H 1-3 上、下极限3M 1-3 限速器开关4M 8-9 机房急停空开3C门机电源插件1H外乎线打火机制作注由于配置不同具体以随机图纸为准。

谨记检修状态下才能封线遗留短接接线随时致命OTIS安全第一OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110VAC 1C2~1C3 上极限8LS下极限(7LS) 110VAC 1C5~1C6 安全窗(EEC)安全钳(SOS) 110VAC 1C7-1C8 轿顶急停(TES) 110VAC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110VAC 1C9~1C10 厅门锁(DS) 110VAC 1C11~1C12 上限位5LS下限位(5LS) 0VAC奥的斯,TECE-3100VF端子号安全开关名称电压4M8~4M9 机房急停MES) 110VAC 2C1~2C2 轿顶急停(TES)安全窗(EEC)安全钳(SOS) 110VAC 3M1~3M3 限速器OS 110VAC 8H1~8H3 上极限8LS)下极限(7LS) 110VAC 2H2~2H4 断带BTS)涨绳轮(GTC)缓冲器(BTF)底坑急停(PES)110VAC 2C7~2C10 轿厢急停ES) 110VAC 2C10~2C4 厅门锁DS) 110VAC 2C4~2C5 轿门锁(GS) 110VAC 7C7~7C8 上限位(1LS)下限位(2LS) 30VDC奥的斯, TECE-4OVF端子号安全开关名称电压 2XM1~2XQ31 限速器OS 110VAC 2XQ31~1XQN26 上极限8LS)下极限(7LS) 110VAC 1XQN26~1XN28 安全窗(EEC)安全钳(SOS)断带BTS) 110VAC 1XN28~1XQN29 轿顶急停(TES)轿厢急停ES) 110VAC 2XQ32~2X2C33 底坑急停(PES1) 110VAC 2XQ35~2XQ26 底坑急停(PES2) 110VAC 1XQN29~1XN13 轿门锁(GS) 110VAC 2XQ34~2XQ35 厅门锁DS)110VAC 2XQ35~2XQ58 轿厢缓冲器(COBS)对重缓冲器(NOBS) 110VAC 2XQ38~2XQ39 上限位(6LS)下限位(5LS) 110VAC奥的斯,GeN2端子号安全开关名称电压 INS1-9~INS1-10 轿顶急停(TES) 110VAC1NS1-10~INS1-2 上?下极限UDLS)安全钳(SOS) 110VAC P3M-1~P3M3 限速器OS 110VAC PH2H-2~P2H-5 轿厢缓冲器(1BFS)对重缓冲器(2BFS) 110VAC P20M-1~P20M-2 曳引绳断绳SCS 110VAC P2H-5~P2H-4 底坑急停(PES1)底坑急停(PES2)涨绳轮(GTC) 110VAC P102C-4~P102C5 轿门锁(GS) 110VAC P2H-4~P2H-1 厅门锁DS) 110VAC P101C-7~P101C-8 上限位(1LS)下限位(2LS) 30VAC奥的斯,TECE-60VF端子号安全开关名称电压 M18-9~M18-10 限速器OS 110VAC H19-9~H20-7 上极限8LS) 110VAC H20-7~1C28 下极限(7LS)轿厢缓冲器(CBFS)对重缓冲器(RBFS)涨绳轮(GTC) 110VAC 1C28~1C29 安全窗(EEC)安全钳(SOS)断带BTS)110VAC 1C29~1C30 轿顶急停(TES)轿厢急停ES) 110VAC 1C30~1C31 轿门锁(GS) 110VAC 1C31~1C32 厅门锁DS)底坑急停(PES1)底坑急停(PES2) 110VAC H19-6~H19-7 上限位(6LS) 110VAC H20-7~H19-8 下限位(5LS) 110VAC奥的斯,E311端子号安全开关名称电压 186~188 安全窗(EEC)安全钳(SOS)轿顶急停(TES) 110VAC 190~192 限速器OS 110VAC 194~196 上极限8LS) 110VAC 196~198 下极限(7LS) 110VAC 198~200 轿厢缓冲器(CBFS)对重缓冲器(RBFS)涨绳轮(GTC)底坑急停(PES1)底坑急停(PES2) 110VAC GS1~GS2 轿门锁(GS) 110VAC DS1~DS2 厅门锁DS)110VAC 109~110 上限位(6LS) 110VAC 107~108 下限位(5LS) 110VAC奥的斯,TECE-3VF端子号安全开关名称电压 12-13 安全窗(EEC)安全钳(SOS)轿顶急停(TES) 110VAC 13-15 限速器OS 110VAC 15-16 上极限8LS) 110VAC 16-17 下极限(7LS) 110VAC 17-39 涨绳轮(GTC)底坑急停(PES1)底坑急停(PES2) 110VAC 39-175 轿厢急停ES) 110VAC 22-23 轿门锁(GS) 110VAC 23-24 厅门锁DS) 110VAC 26-35 上限位(6LS) 110VAC 27-34 下限位(5LS) 110VAC。

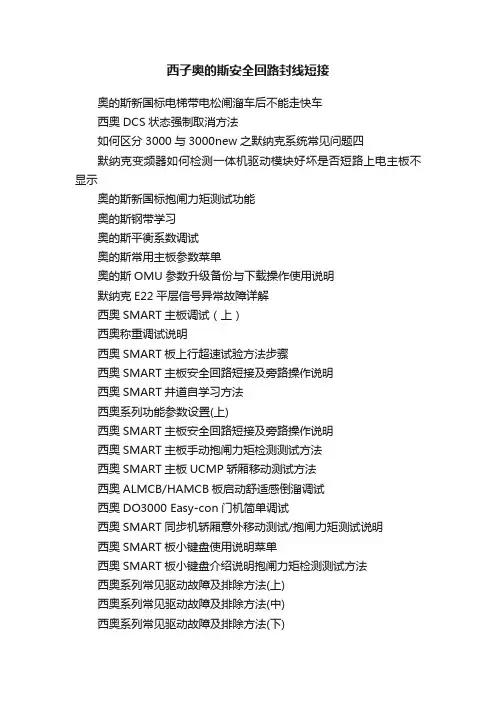

西子奥的斯安全回路封线短接奥的斯新国标电梯带电松闸溜车后不能走快车西奥DCS状态强制取消方法如何区分3000与3000new之默纳克系统常见问题四默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示奥的斯新国标抱闸力矩测试功能奥的斯钢带学习奥的斯平衡系数调试奥的斯常用主板参数菜单奥的斯OMU参数升级备份与下载操作使用说明默纳克E22平层信号异常故障详解西奥SMART主板调试（上）西奥称重调试说明西奥SMART板上行超速试验方法步骤西奥SMART主板安全回路短接及旁路操作说明西奥SMART井道自学习方法西奥系列功能参数设置(上)西奥SMART主板安全回路短接及旁路操作说明西奥SMART主板手动抱闸力矩检测测试方法西奥SMART主板UCMP轿厢移动测试方法西奥ALMCB/HAMCB板启动舒适感倒溜调试西奥DO3000 Easy-con门机简单调试西奥SMART同步机轿厢意外移动测试/抱闸力矩测试说明西奥SMART板小键盘使用说明菜单西奥SMART板小键盘介绍说明抱闸力矩检测测试方法西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西奥系列ALMCB和HAMCB板介绍培训西奥GECS扶梯自学习调试方法西子奥的斯AMCB2板说明及井道自己学习方法西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决方法西奥SMART慢车调试运行奥的斯蓝牙APP手机服务器操作说明西奥SMART板服务器介绍常用的状态输入输出信号(中)西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端子介绍服务器菜单培训(上)西奥系列ALMCB板HAMCB板井道自学习方法步骤西奥系列IO地址设置服务使用介绍西子奥的斯安全回路封线短接M1-5到M1-6：短接井道急停开关。
