电梯安全回路门锁的电气故障诊断技巧

浅析电梯安全回路中门锁回路故障检测方法
电梯安全回路中的门锁回路故障是指电梯门锁回路出现故障导致门无法正常锁闭或解锁，可能会造成人员或财产的安全问题。

及时检测和发现门锁回路故障显得尤为重要。

电梯门锁回路故障检测方法主要包括以下几个方面：
1. 监测电梯门位置传感器：门位置传感器是检测电梯门开关状态的重要组成部分。

通过对门位置传感器的监测，可以判断门是否正常关闭或打开。

如果门位置传感器检测到门没有完全关闭，可能是门锁回路存在故障。

可以通过检测门位置传感器输出信号是否符合预期来判断门锁回路故障。

2. 检测门锁电磁铁：门锁电磁铁是控制门锁闭和解锁的关键设备。

可以通过对门锁电磁铁的电压和电流进行实时监测，来确定门锁是否正常工作。

如果电磁铁的电压和电流异常，可能是门锁回路故障。

3. 检测门锁控制器：门锁控制器是门锁回路的核心部分，负责控制门锁闭和解锁的时序和逻辑。

可以通过对门锁控制器的状态和信号进行检测，来判断门锁回路是否存在故障。

可以检测门锁控制器的工作电压和状态指示灯是否正常。

4. 检测门锁回路电缆连接：门锁回路的电缆连接质量直接影响门锁回路的工作稳定性。

可以通过检查门锁回路电缆连接部分是否存在松动、断开或短路等问题，来判断门锁回路是否存在故障。

可以使用电阻表或者钳形电流表等工具来检测电缆连接的电阻或电流值是否正常。

浅析电梯安全回路中门锁回路故障检测方法
电梯门锁回路故障是电梯安全回路中的一种常见故障，一旦发生门锁回路故障，会导致电梯无法正常关闭门，存在安全隐患。

对电梯门锁回路故障进行及时的检测和排除是非常重要的。

需要了解电梯门锁回路的工作原理。

门锁回路主要由门锁控制器、门锁磁铁和门锁传感器组成。

门锁控制器通过控制门锁磁铁的通断来实现电梯门的关闭和打开。

而门锁传感器则用于检测门锁磁铁的状态，以确保门锁的正常工作。

门锁回路故障的检测可以从以下几个方面进行：
1. 检查电源供电是否正常：检查门锁控制器的电源供电是否正常，确保电源电压稳定。

如果电源电压不稳定，可能会导致门锁控制器无法正常工作。

2. 检查门锁磁铁是否损坏：门锁磁铁是门锁回路中的一个重要组成部分，负责控制电梯门的打开和关闭。

如果门锁磁铁损坏，可能无法打开或关闭电梯门。

通过对门锁磁铁的电阻值进行检测，可以判断门锁磁铁是否正常。

3. 检查门锁传感器状态：门锁传感器用于检测门锁磁铁的状态，以确保门锁的正常工作。

通过对门锁传感器的信号进行检测，可以判断门锁传感器是否正常。

如果门锁传感器无法检测到门锁磁铁的状态，可能会导致门锁回路故障。

对电梯门锁回路故障进行检测时，需要检查电源供电是否正常、门锁磁铁是否损坏、门锁传感器状态以及门锁控制器工作状态。

只有全面地检测和排除故障，才能确保电梯的安全运行。

电梯安全门锁电路故障的诊断和维修摘要：电梯故障诊断与维护是电梯日常维护的重要内容。

在电梯的日常维护中，我们经常会遇到各种各样的故障。

电梯故障多为电梯电气故障，最常见的电气故障为安全电路和门锁电路故障。

关键词：电梯；安全门锁电路；故障；诊断；维修引言随着现代城市的快速发展，电梯的应用越来越广泛。

作为一种载人工具，电梯不仅为人们提供了出行的便利，而且对其安全性也非常重视。

电梯故障主要包括机械故障和电气故障，其中电气故障的诊断和维护比较复杂和困难。

1电梯安全门锁电路组成安全门锁电路是由电梯安全开关和车门电气联锁开关串联而成的电路。

当电路开路时，电梯不能正常运行，起到保护作用。

电梯种类很多，不同的梯子安全门锁电路也不同。

常见的是：（1）使用安全开关串联驱动一个继电器（安全继电器），使用车门电气联锁开关串联驱动另一个继电器（门锁继电器）。

当安全继电器和门锁继电器拉入时，认为电梯处于安全状态，电梯电源正常，电梯运行正常；（2）将安全开关和车门电气联锁开关直接串联到主板上，作为主板的检测信号。

当主板接收到信号时，认为电梯处于正常状态，可以运行。

安全门锁包含多种安全开关，常用的安全开关有：急停开关、调速器开关、安全档位开关、限位开关、缓冲开关等。

车门电气联锁开关分为车门电气联锁开关和厅门电气联锁开关，为节省材料，电路通常按安装位置接线，井道安全开关线沿井道壁线槽接线，轿厢安全开关线从随行电缆引出，检测过程中采用分段测量法。

2电梯安全门锁电路的作用电梯安全门锁电路是将电梯安全开关与车门电气联锁开关串联而成的电路。

如果存在断路，电梯将无法运行，这起到了确保安全的作用。

不同类型和梯形电梯有不同的安全门锁电路，一种是将安全开关串联起来驱动一个安全继电器，然后将车门电气联锁开关串联起来驱动另一个门锁继电器，这两者结合在一起，如果电梯供电正常，则电梯可以正常运行。

3安全门锁电路的常见故障3.1 断路故障由于安全电路断路故障，电梯无法运行的可能性非常高。

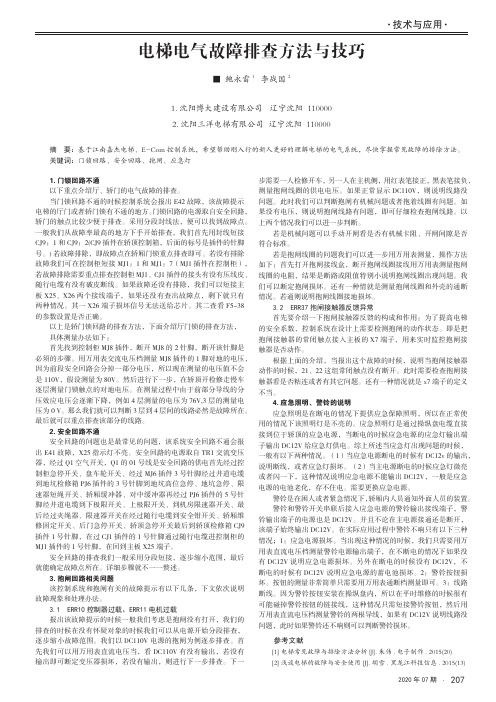

·技术与应用·电梯电气故障排查方法与技巧■鲍永雷1 李战国21.沈阳博大建设有限公司 辽宁沈阳 1100002.沈阳三洋电梯有限公司 辽宁沈阳 110000摘 要：基于江南嘉杰电梯、E-Com控制系统，希望帮助刚入行的新人更好的理解电梯的电气系统，尽快掌握常见故障的排除方法。

关键词：门锁回路、安全回路、抱闸、应急灯1.门锁回路不通以下重点介绍厅、轿门的电气故障的排查。

当门锁回路不通的时候控制系统会报出E42故障，该故障提示电梯的厅门或者轿门锁有不通的地方。

门锁回路的电源取自安全回路，轿门的触点比较少便于排查。

采用分段封线法，便可以找到故障点。

一般我们从故障率最高的地方下手开始排查，我们首先用封线短接CJ9：1和CJ9：2(CJ9插件在轿顶控制箱，后面的标号是插件的针脚号。

)若故障排除，即故障点在轿厢门锁重点排查即可。

若没有排除故障我们可在控制柜短接MJ1：1和MJ1：7（MJ1插件在控制柜），若故障排除需要重点排查控制柜MJ1、CJ1插件的接头有没有压线皮、随行电缆有没有破皮断线。

如果故障还没有排除，我们可以短接主板X25、X26两个接线端子，如果还没有查出故障点，剩下就只有两种情况。

其一X26端子损坏信号无法送给芯片。

其二查看F5-38的参数设置是否正确。

以上是轿门锁回路的排查方法，下面介绍厅门锁的排查方法，具体测量办法如下：首先找到控制柜MJ8插件，断开MJ8的2针脚，断开该针脚是必须的步骤。

用万用表交流电压档测量MJ8插件的1脚对地的电压，因为前段安全回路会分掉一部分电压，所以现在测量的电压值不会是110V，假设测量为80V。

然后进行下一步，在轿顶开检修走慢车逐层测量门锁触点的对地电压。

在测量过程中由于前部分导线的分压效应电压会逐渐下降，例如4层测量的电压为76V,3层的测量电压为0 V。

那么我们就可以判断3层到4层间的线路必然是故障所在。

最后就可以重点排查该部分的线路。

浅析电梯安全回路中门锁回路故障检测方法电梯是日常工作和生活中不可缺少的一部分，人们每天都会使用电梯进行上下楼。

随着现代科技的不断发展，电梯的安全性能也在不断提高，而门锁回路故障是常见的电梯故障之一。

本文将从电梯门锁回路故障的检测方法入手，进行浅析。

一、电梯门锁回路的工作原理电梯门锁回路是指电梯门的开闭、锁闭和解锁等一系列操作时所涉及的电路。

电梯门锁回路通常包括门锁控制器、多台门锁电磁铁、电门开关触点等组成。

在电梯运行中，门锁控制器会发送控制信号，通过控制多台门锁电磁铁的开闭状态，来控制门的开闭、锁闭和解锁等操作。

当门锁控制器输出开锁信号时，多台门锁电磁铁将合并成一路电路，此时门锁打开，门会自动打开；当门锁控制器输出锁闭信号时，多台门锁电磁铁将分别对应各自的门锁，此时门锁闭合，门不能打开。

电梯门锁回路故障对电梯的使用和安全都会带来严重影响，尤其是在高层建筑中更为明显。

如果出现门锁回路故障，电梯将不能正常开关门或锁闭，有可能导致行人的伤害和电梯的故障。

常见的电梯门锁回路故障原因包括以下几点：1. 电门开关触点异常：电门开关触点是电梯门锁回路中感应门开关信号的重要组成部分。

如果门开关触点出现异常，就会导致电梯门锁回路故障。

3. 门锁控制器损坏：门锁控制器是控制多台门锁电磁铁的重要组成部分，如果门锁控制器出现故障或损坏，就会导致电梯门锁回路无法正常工作。

电梯门锁回路故障检测应从以下几个方面入手：1. 检查门锁控制器：利用电梯门锁控制器测试仪对门锁控制器的控制信号输出进行检测，检查门锁控制器是否正常工作。

2. 检查门锁电磁铁：使用万用表或电子测试仪对电梯门锁回路中的多台门锁电磁铁的电路进行检测，检查电磁铁是否正常工作。

四、结论。

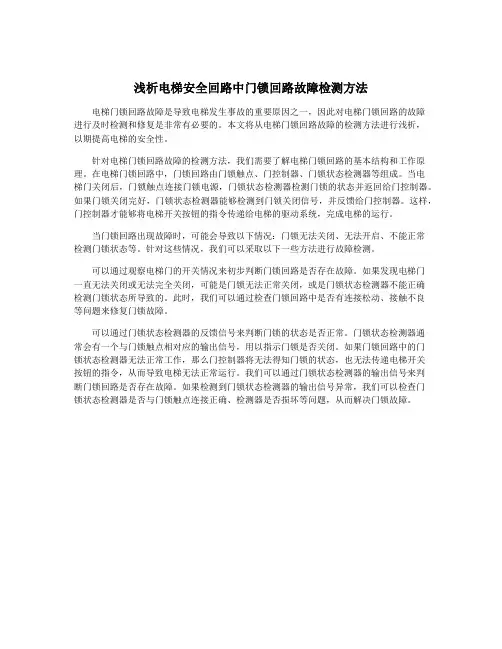

浅析电梯安全回路中门锁回路故障检测方法电梯门锁回路故障是导致电梯发生事故的重要原因之一，因此对电梯门锁回路的故障进行及时检测和修复是非常有必要的。

本文将从电梯门锁回路故障的检测方法进行浅析，以期提高电梯的安全性。

针对电梯门锁回路故障的检测方法，我们需要了解电梯门锁回路的基本结构和工作原理。

在电梯门锁回路中，门锁回路由门锁触点、门控制器、门锁状态检测器等组成。

当电梯门关闭后，门锁触点连接门锁电源，门锁状态检测器检测门锁的状态并返回给门控制器。

如果门锁关闭完好，门锁状态检测器能够检测到门锁关闭信号，并反馈给门控制器。

这样，门控制器才能够将电梯开关按钮的指令传递给电梯的驱动系统，完成电梯的运行。

当门锁回路出现故障时，可能会导致以下情况：门锁无法关闭、无法开启、不能正常检测门锁状态等。

针对这些情况，我们可以采取以下一些方法进行故障检测。

可以通过观察电梯门的开关情况来初步判断门锁回路是否存在故障。

如果发现电梯门一直无法关闭或无法完全关闭，可能是门锁无法正常关闭，或是门锁状态检测器不能正确检测门锁状态所导致的。

此时，我们可以通过检查门锁回路中是否有连接松动、接触不良等问题来修复门锁故障。

可以通过门锁状态检测器的反馈信号来判断门锁的状态是否正常。

门锁状态检测器通常会有一个与门锁触点相对应的输出信号，用以指示门锁是否关闭。

如果门锁回路中的门锁状态检测器无法正常工作，那么门控制器将无法得知门锁的状态，也无法传递电梯开关按钮的指令，从而导致电梯无法正常运行。

我们可以通过门锁状态检测器的输出信号来判断门锁回路是否存在故障。

如果检测到门锁状态检测器的输出信号异常，我们可以检查门锁状态检测器是否与门锁触点连接正确、检测器是否损坏等问题，从而解决门锁故障。

电梯安全回路分析及故障判断⽅法 电梯现在已经普遍到了每个地⽅，⼏乎哪⾥都是可以看到电梯的，那么对于电梯的安全回路问题你知道该怎么进⾏故障判断吗?以下是店铺为你整理的电梯安全回路分析及故障判断，希望能帮到你。

电梯安全回路分析及故障判断 ⼀、电梯安全回路⼯作原理 由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。

把电梯中所有安全部件的开关串联⼀起，控制急停继电器KJT，只要安全部件中有任何⼀只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送⼊主控电脑板。

100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应⽤110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则⾃动切断116号线，使后⾯所有通过116号控制的继电器(包括急停继电器KJT和门联锁继电器KMB)失电，从⽽使电梯不能运⾏启动或停⽌运⾏,以达到安全保护的⽬的。

⼆、安全回路作⽤ 为保证电梯能安全地运⾏，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运⾏，否则电梯⽴即停⽌运⾏。

所谓安全回路，就是在电梯各安全部件都装有⼀个安全开关，把所有的安全开关串联，控制⼀只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运⾏。

常见的安全回路开关有： 机房：控制屏急停开关、相序继电器、热继电器、限速器开关; 井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则⽤这两个开关直接控制动⼒电源); 地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关; 轿内：操纵箱急停开关; 轿顶：安全窗开关、安全钳开关; 轿顶检修箱急停开关故障状态：当电梯处于停⽌状态，所有信号不能登记，快车慢车均⽆法运⾏，⾸先怀疑是安全回路故障。

浅谈电梯电气安全回路故障检测方法电梯作为现代建筑中必不可少的交通工具，其安全性一直是人们关注的重点。

而电梯的电气安全回路故障是导致电梯发生事故的主要原因之一。

对电梯电气安全回路故障进行及时准确的检测显得非常重要。

下面我将从两个方面对电梯电气安全回路故障检测方法进行浅谈。

电梯电气安全回路故障检测方法可以从外部设备检测和内部信号检测两个方面进行。

从外部设备检测来看，可以利用现代技术手段，如红外线检测仪、激光扫描仪等对电梯外部设备进行检测。

通过对电梯按钮、电梯门、井道灯等外部设备是否正常工作进行检测，就可以初步判断电气安全回路是否存在故障。

还可以通过对外部设备的电气参数进行检测，如电压、电流、阻抗等参数，来进一步确认故障的具体位置。

这种方法具有操作简单、迅速准确等优点，可以帮助电梯维修人员快速定位故障点。

从内部信号检测来看，可以通过对电梯内部信号进行检测，来判断电梯电气安全回路是否存在故障。

主要包括电梯控制盘、电梯驱动器、电梯限速器等内部信号的检测。

电梯控制盘是电梯的核心控制设备，通过对控制盘输出的信号进行检测，可以判断电梯电气安全回路是否正常。

而电梯驱动器是电梯的动力输出设备，通过对驱动器输出的信号进行检测，可以判断电梯动力系统是否正常。

电梯限速器是电梯的安全保护设备，通过对限速器输出的信号进行检测，可以判断电梯上行或下行速度是否超过了限定范围。

这些内部信号的检测可以通过仪器设备或人工操作来完成，检测方法因具体的故障情况而有所不同，但总的原则是通过检测信号的变化来判断是否有故障发生。

电梯电气安全回路故障的检测方法可以从外部设备检测和内部信号检测两个方面进行。

通过采用适当的检测仪器和手段，可以快速准确地判断电梯电气安全回路是否存在故障，为电梯的正常运行提供保障。

但需要注意的是，在进行检测时要做好相应的安全措施，以避免发生意外事故。

电梯维修人员要具备丰富的经验和专业知识，以便快速地定位并修复电梯电气安全回路故障，保障电梯的安全运行。

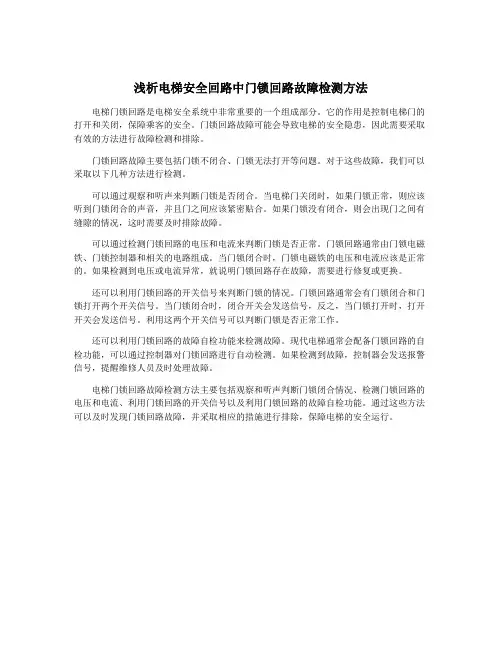

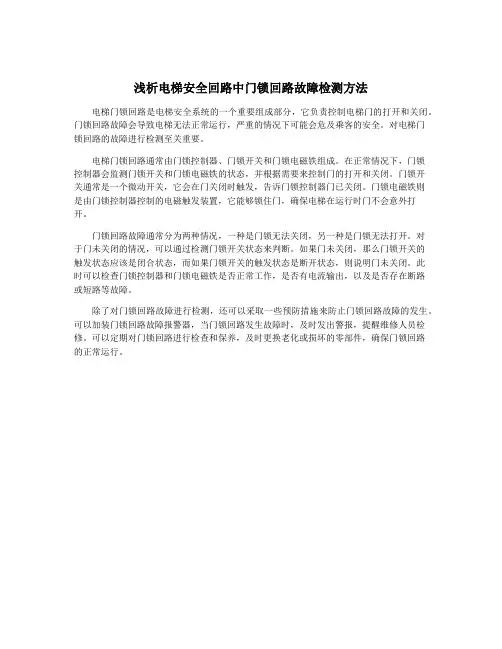

浅析电梯安全回路中门锁回路故障检测方法电梯门锁回路是电梯安全系统中非常重要的一个组成部分。

它的作用是控制电梯门的打开和关闭，保障乘客的安全。

门锁回路故障可能会导致电梯的安全隐患，因此需要采取有效的方法进行故障检测和排除。

门锁回路故障主要包括门锁不闭合、门锁无法打开等问题。

对于这些故障，我们可以采取以下几种方法进行检测。

可以通过观察和听声来判断门锁是否闭合。

当电梯门关闭时，如果门锁正常，则应该听到门锁闭合的声音，并且门之间应该紧密贴合。

如果门锁没有闭合，则会出现门之间有缝隙的情况，这时需要及时排除故障。

可以通过检测门锁回路的电压和电流来判断门锁是否正常。

门锁回路通常由门锁电磁铁、门锁控制器和相关的电路组成。

当门锁闭合时，门锁电磁铁的电压和电流应该是正常的。

如果检测到电压或电流异常，就说明门锁回路存在故障，需要进行修复或更换。

还可以利用门锁回路的开关信号来判断门锁的情况。

门锁回路通常会有门锁闭合和门锁打开两个开关信号。

当门锁闭合时，闭合开关会发送信号，反之，当门锁打开时，打开开关会发送信号。

利用这两个开关信号可以判断门锁是否正常工作。

还可以利用门锁回路的故障自检功能来检测故障。

现代电梯通常会配备门锁回路的自检功能，可以通过控制器对门锁回路进行自动检测。

如果检测到故障，控制器会发送报警信号，提醒维修人员及时处理故障。

电梯门锁回路故障检测方法主要包括观察和听声判断门锁闭合情况、检测门锁回路的电压和电流、利用门锁回路的开关信号以及利用门锁回路的故障自检功能。

通过这些方法可以及时发现门锁回路故障，并采取相应的措施进行排除，保障电梯的安全运行。

电梯安全门锁电路故障的诊断和维修摘要：在电梯的日常维修保养中，我们常常会遇到各式各样的故障，遇到的电梯故障大部分为电梯电气故障，而电气故障中最常见的是安全回路门锁回路故障。

关键词：电梯；安全门锁；电路故障；诊断和维修1安全门锁电路组成安全门锁电路，就是把电梯安全开关和门电气联锁开关串联起来所形成的一条回路，当该回路出现开路时则电梯无法正常运行，从而起到保护作用。

电梯种类繁多，不同的梯形安全门锁电路也不尽相同，较为常见的有以下两种：（1）用安全开关串联起来驱动一个继电器（安全继电器），用门电气联锁开关串联起来驱动另一个继电器（门锁继电器），安全继电器、门锁继电器均吸合时则认为电梯处于安全状态，电梯供电正常，允许电梯正常运行；（2）把安全开关、门电气联锁开关直接串联起来接入主板，作为主板检测信号，主板接收到信号则认为电梯处于正常状态，可以运行。

安全门锁包含的安全开关种类较多，常见的安全开关有：急停开关、限速器开关、安全钳开关、极限开关、缓冲器开关等，门电气联锁开关分为轿门电气联锁开关和厅门电气联锁开关。

为了节约材料，电路通常按照安装位置进行布线，井道的安全开关线路沿着井道壁线槽布线，轿厢安全开关线路则是来自于随行电缆，故在检测过程中应采用分段测量法。

2电气安全回路的故障诊断与维修2.1关于断路故障安全回路断路故障引起电梯无法运行的可能性非常高，通常当电梯快慢车都无法运行时，可以到机房控制柜查看接触器是否吸合，判断安全回路是否存在故障。

确定安全回路存在故障后需先初步判断故障点的所在区域，通过分段检查判断故障点是在机房、轿顶还是在底坑，再逐步排查每段电气安全回路，直到找出电气安全回路的断开点。

2.2关于短接故障安全回路的作用是保护乘客及维修人员的安全，所以在电梯可以运行的情况下，还需要检查安全回路是否存在短接故障，也就是验证安全保护开关是否有效。

比如进入轿顶时要验证轿顶急停是否有效并按下轿顶急停才进入，进入底坑时要验证底坑急停是否有效并按下底坑急停才进入，以确保人身安全。
