资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 一. 基站内部设备摆放标准 1.总则 ( 1) 新建基站应满足2G、 3G共站需求。 ( 2) 新建基站应满足房屋承重安全要求。 ( 3) 各类设备摆放合理, 满足布线工艺要求。 ( 4) 为方便承重改造, 电池尽量安排在机房短边的承重墙上。 ( 5) 开关电源与馈线窗分别位于机房两端。 ( 6) 租用一层机房不涉及承重, 参照自建机房摆放设备。 ( 7) 长方形机房:电池靠近机房短边与主设备列架垂直摆放。 ( 8) 相邻的两间机房: 基站主设备单放一间; 电池、 开关电源、 传输综合柜安排在另一房间, 配套设备摆放标准同长方形机房。 ( 9) 其它类型机房: 待承重改造确定后, 综合考虑其它专业摆放设备。 ( 10) 具体的设备摆放请参考附图。

2.基站机房面积的建议 考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求, 建议租赁机房的使用面积不小于6米x3米x3米( 长X宽X高) , 底层不小于5米X3米X3米, 如上述两种面积均不能达到( 比如4米x3米) , 可考虑租赁两间, 主设备占用一间, 配套设备摆放在另一间。

3.基站主要设备摆放标准 ( 1) 基站馈线窗位置原则上应固定于房屋长方向两端墙上, 下沿距离地面2.4m; 馈线洞尺寸为400mmx300mm。 ( 2) 走线架位置为馈线窗正下方, 下沿距地2400mm; 如果因房屋结构限制, 走线架也可安装在馈线窗正上方。 ( 3) 楼板荷重( 均重) 小于500Kg/M2, 主设备和整流器安装位置必须铺设资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 槽钢加固。机房承重小于1000Kg/ M2的机房, 蓄电池安装必须平铺, 或使用槽钢架空安装在承重墙或梁上。 ( 4) 主设备槽钢位置与走线架外沿平齐; 蓄电池槽钢必须安装在承重梁或者承重墙上, 距离后墙面不小于20cm, 根据蓄电池规格可合理变化。 ( 5) 对于诺基亚DE34设备, 开关电源、 传输综合架、 主设备自右向左排列; 对于诺基亚ULTRASITE设备, 开关电源、 传输综合架、 主设备能够自右向左排列, 也能够自左向右排列。对于摩托罗拉设备, 可按照开关电源、 传输综合架、 基站主设备自右向左排列; 也可按照开关电源、 基站主设备、 传输综合架自右向左排列, 但要预留主设备扩容机位; 相邻机柜间距不得超过2mm, 而且设备前平面在一条线上。机架水平误差小于2mm, 垂直误差小于3mm。 ( 6) 电池组固定于槽钢上, 平行排列, 后沿距离墙面10cm; 两组蓄电池之间应预留不小于30cm的间距。 ( 7) 地排、 监控箱、 防雷箱固定于馈线窗所在的墙面上, 监控箱下沿距地1.7米。 ( 8) 交流配电箱安装于靠近开关电源的墙面上, 交流配电箱下沿距离地面高于1.4米。 ( 9) 空调室内机安装于机房的屋角处, 并考虑排水和室外机连接的方便。楼顶站室外机原则上安装于屋顶上; 一楼站室外机可安装于楼外墙上, 并加装防盗网。

4.其它设备摆放标准 ( 1) 消防器材: 基站内部需配备2－3个悬挂式灭火器, 2－4个手持式灭火器; 悬挂式灭火器须挂于开关电源、 主设备和电池连接处正上方; 手持式灭火器放置在进门顺手侧靠墙地面上。 ( 2) 清洁用品: 统一放置在门后, 如果空间不够的情况下, 放置在空调旁资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 边。

三.基站内部装修要求

1. 基站基本装修 ( 1) 防盗门 统一使用双层、 外包边钢制防盗门, 门板钢板厚度不小于0.8mm, 门框钢板厚度不小于2mm, 内部填充防火材料, 具体尺寸根据实际情况确定; 颜色使用移动蓝; 喷涂白色标示”中国移动通信”, 标示位置在距离地面170cm门正中央处; 不需安装猫眼、 门铃。 ( 2) 窗户 原则上封死, 并做批白( 与墙面一致) 处理。对于业主不允许封死的窗户要用密封胶进行密封, 玻璃表面贴白色磨砂防晒膜处理; 机房在一层的要求窗户安装防盗网, 防盗网刷银粉漆进行防锈处理。 ( 3) 地面 机房地面贴一级防滑耐磨砖, 规格尺寸( 60cmx60cm) , 颜色亚白色; 地角线贴深色踢脚板, 规格尺寸( 60cmx13cm) 。 ( 4) 墙面、 屋顶 不允许有窟窿、 裂痕, 并进行防漏、 防潮处理。 ( 5) 其它 原则上机房内部水暖器材、 管道和阀门全部拆除, 如遇特殊情况管道无法拆除的, 应做铁制品堵漏处理。

2. 其它装修项目 ( 1) 照明系统 原则上, 材料使用4个40W日光灯和一个白色方头开关; 开关置于进门顺手处; 所有照明线路应顺墙角固定, 并装于30mm宽度白色走线槽内。具体要资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 求见附件。 ( 2) 室内走线架 主料使用国标35铝合金型材; 走线架宽度50cm; 室内走线架应按设计要求尺寸( 高度2.4m) 安装, 走线架吊撑应采用可调整杆吊挂; ( 3) 室外走线架 主料使用国标50号热镀锌角钢, 每根3m长; 走线架宽度40cm; 接口采用短节连接, 短节使用国标40号热镀锌角钢, 每边用4个10号热镀锌螺丝固定; 走线架横撑用400mmx40mm热镀锌扁铁, 室外走线架横撑采用焊接进行固定,横撑间距350mm; 走线架两端横担采用国标50号热镀锌角钢; 室外走线架应距离墙面30－35cm, 间隔2m制作三角架支撑, 馈线拐弯处不加装横撑。( 如下图所示) 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 馈线窗走线架固定在女儿墙上不小于300mm400mm

不小于300mm屋顶不要横档

不小于300mm

机房建筑物

走线架

安装馈线卡垂直间距为 600~800mm.馈线卡子馈线卡子水平间距为800~1000mm.

400mm

馈线馈线卡子

馈线

400mm

( 4) 承重槽钢 a.设备承重槽钢 设备承重槽钢材料采用国标12号, 两根槽钢外沿宽度41cm; 槽钢中间按设计要求加装同型号槽钢焊接连接; 设备承重槽钢用膨胀螺栓固定于地面上, 并与地面之间加装5mm厚黑色橡皮垫, 橡皮垫不能露于槽钢外。槽钢外表面刷灰色防锈漆。 b.电池承重槽钢 电池承重槽钢材料根据承重设计要求采用不同型号的槽钢; 两根槽钢平行排列, 两根槽钢外沿宽度依据不同型号电池的安装尺寸由设计确定, 槽钢中间用同型号槽钢焊接连接。电池承重槽钢的架空安装方式按设计要求进行施工。电池承重槽钢两端嵌入承重墙内, 用C20混凝土密实堵死; 槽钢外表面刷灰色防锈漆。 ( 5) 室内外接地铜排 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 材料采用350mmx100mmx10mm铜板, 铜排外作镀铬或镀锡处理; 上面开21个孔( 上排10个, 下排11个) , 孔上下排错开, 孔径8.5mm; 铜排配备不锈钢8号螺丝, 装修时全部配齐; 基站室内外铜排原则2个( 内外各一个) , 室内排应安装于距馈线窗小于1米的位置。室内铜排下沿应高出走线架15cm, 室外铜排上沿应低于走线架20cm; 铜排与墙面应用黄色绝缘子隔离安装。 为安全考虑, 建议室外铜排安装防盗网。 ( 6) 馈线窗 采用6孔馈线窗; 原则上要求安装于走线架上方, 如有特殊情况( 如房屋较低等) 也可安装于走线架下方; 安装于墙面上用膨胀螺丝固定, 安装于窗户上应用铝合金或镀锌角钢边框进行固定。 ( 7) 室外抱杆 材料采用国标65号热镀锌( 里外镀) 钢管, 抱杆长度及安装位置按设计要求施工, 屋顶定向天线抱杆应高于天线顶部350mm; 抱柱高度要考虑楼面和女儿墙对天线的阻挡。固定全向天线的抱杆有效长度为250mm, 固定定向天线的抱杆有效长度为1800mm。抱杆上避雷器长度应高于抱杆50cm, 避雷针采用直径10mm的圆钢( 避雷针对天线的保护角应小于45º) 。如下图所示: 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 卡子尺寸建筑物屋顶

物体

2000mm天线支臂>500mm

900~1000mm天线长度＋下倾角＋

350mm

全向站天线

支臂 H=1800mm>1M

=70mm支臂O

定向天线支臂

3030mm1800mm定向站天线

四.基站各种线缆布放、 捆扎及标识牌的要求 1.基站各种线缆布放及捆扎标准 ( 1) 交流引入电缆 材料采用铜芯黑色铠装阻燃聚氯乙烯绝缘护套软电缆, 材料截面详见下表; 室外从下线处到机房均用波纹管套装, 并用扭卡牢固地固定在拉线上, 固定间距为30cm; 拉线两端均要做入地漏电保护, 拉线标准为7股2.2的钢缆; 交流电缆不能从馈线窗引入, 应在配电箱侧就近打孔引入, 穿墙孔应用防火泥密封; 电缆室内部分沿墙走线须套装白色PVC阻燃管固定, 走线架走线应绑扎牢固。交流电缆在引入机房处的外墙面上做回水湾。

合集下载

基站工程建设指导手册-设备安装资料

基站工程建设指导手册-设备安装资料

GSM基站设备安装指导手册吉林移动通信有限责任公司二○○六年八月吉林移动通信有限责任公司GSM基站设备安装指导手册第 1 页吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 2 页目 录一、前言 (1)1.1本手册适用范围 (1)二、基站设备安装要求及布置原则 (1)2.1基站机房的设备平面布置原则 (1)2.2走线架的安装 (6)2.3基站天线的布置和安装 (21)2.4馈线的安装 (25)2.5基站供电系统 (32)2.5.1 交流配电箱的安装 (32)2.5.2 高频开关电源的配置 (39)2.5.3 蓄电池的安装 (39)2.6空调的安装 (41)三、基站的防雷与接地 (42)吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 3 页3.1供电系统的防雷与接地 (42)3.2电源防雷器的安装 (46)3.2.1 电源防雷器的安装 (46)3.2.2 电源防雷器安装注意事项 (48)3.3天馈线系统的防雷与接地 (48)3.4其它设施的防雷与接地 (54)四、基站工艺要求 (54)4.1对基站机房建筑的工艺要求 (54)4.2对缆线布放的要求 (59)4.3电力电缆弯曲半径要求： (74)4.4各种标识牌及机房内附属物品的要求 (77)一、前言为了进一步提高工程建设，保证工程施工进度，统一解决工程建设中遇到的不规范施工问题，统一基站验收、整治标准，特制定出《GSM基站设备安装指导手册》。

1.1本手册适用范围本手册适用于吉林移动GSM网基站无线、电源设备安装工程。

二、基站设备安装要求及布置原则2.1基站机房的设备平面布置原则吉林移动通信有限责任公司GSM基站设备安装指导手册第 1 页吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 2 页（1）基站设备通常排成一列（前面板对齐）；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 3 页（2）设备安装须进行抗震加固，在机架底部与地面加固；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 4 页（3）安装完毕后，垂直偏差度应不大于3毫米；主走道侧必须对齐成直线，误差不大于5毫米；相邻机架应精密靠拢；整列机面应在同一平面上，无凹凸现象；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 5 页（4）机架均应安装标牌，标牌应统一安装于机柜前面板顶部正中，标牌内容应正确、清晰、完整（标明设备名称等，如：900 BTS 1、900 BTS 2，BTS 设备标牌应标明设备制式、所属机柜等内容）。

基站建设施工标准及设备安装规范(0709-1)

基站建设施工标准及设备安装规范(0709-1)

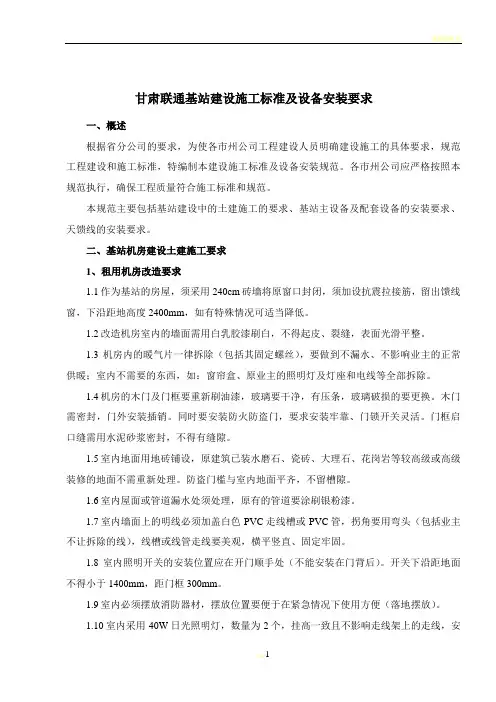

甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。

各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。

本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。

二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。

1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。

1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。

1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。

木门需密封，门外安装插销。

同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。

门框启口缝需用水泥砂浆密封，不得有缝隙。

1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。

防盗门槛与室内地面平齐，不留槽隙。

1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。

1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。

1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。

开关下沿距地面不得小于1400mm，距门框300mm。

1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。

1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。

基站设备安装规范

基站设备安装规范

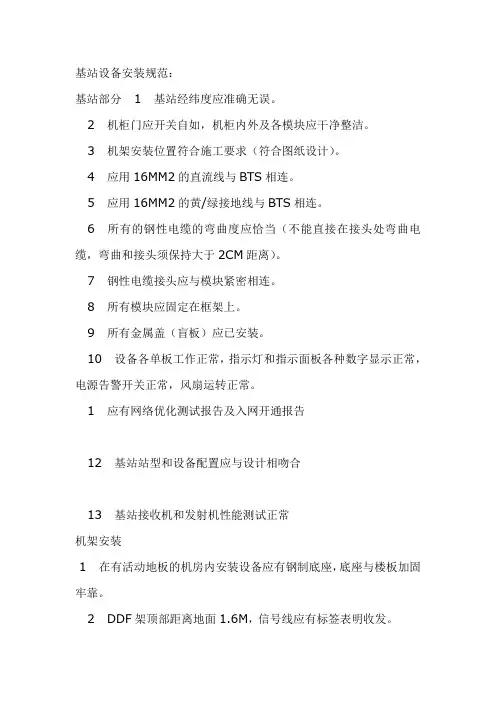

基站设备安装规范：基站部分 1 基站经纬度应准确无误。
