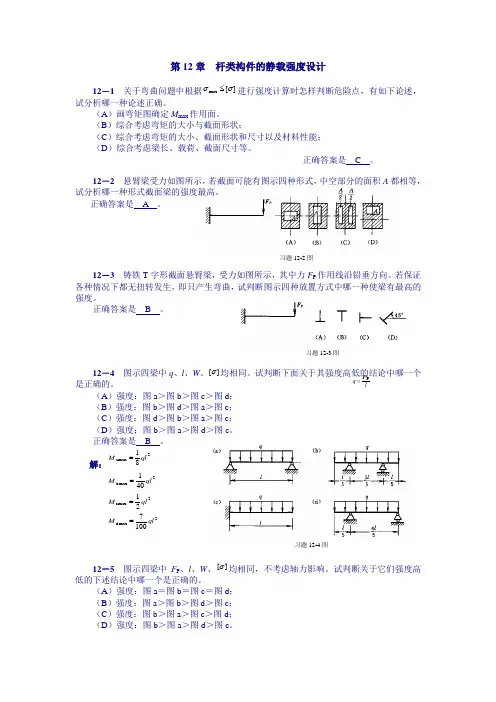

习题12-3图 习题12-2图习题12-4图 第12章 杆类构件的静载强度设计12－1 关于弯曲问题中根据][max σσ≤进行强度计算时怎样判断危险点，有如下论述，试分析哪一种论述正确。
（A ）画弯矩图确定M max 作用面。
（B ）综合考虑弯矩的大小与截面形状；（C ）综合考虑弯矩的大小、截面形状和尺寸以及材料性能； （D ）综合考虑梁长、载荷、截面尺寸等。
正确答案是 C 。
12－2 悬臂梁受力如图所示，若截面可能有图示四种形式，中空部分的面积A 都相等，试分析哪一种形式截面梁的强度最高。
正确答案是 A 。
12－3 铸铁T 字形截面悬臂梁，受力如图所示，其中力F P 作用线沿铅垂方向。
若保证各种情况下都无扭转发生，即只产生弯曲，试判断图示四种放置方式中哪一种使梁有最高的强度。
正确答案是 B 。
12－4 图示四梁中q 、l 、W 、][σ均相同。
试判断下面关于其强度高低的结论中哪一个是正确的。
（A ）强度：图a ＞图b ＞图c ＞图d ； （B ）强度：图b ＞图d ＞图a ＞图c ； （C ）强度：图d ＞图b ＞图a ＞图c ； （D ）强度：图b ＞图a ＞图d ＞图c 。
正确答案是 B 。
解：2amax 81ql M =2bmax 401ql M =2cmax 21ql M = 2dmax 1007ql M =12－5 图示四梁中F P 、l 、W 、][σ均相同，不考虑轴力影响。
试判断关于它们强度高低的下述结论中哪一个是正确的。
（A ）强度：图a ＝图b ＝图c ＝图d ； （B ）强度：图a ＞图b ＞图d ＞图c ； （C ）强度：图b ＞图a ＞图c ＞图d ； （D ）强度：图b ＞图a ＞图d ＞图c 。
l q PF=3231ABM )(o M(a)习题12-5题习题12-6题32l M P /F 31(d-1)lM P /F 21AB(c-1)lM P /F 10351BA 10351 (b-1) l M P /F 41AB 41 (a-1) 正确答案是 B 。

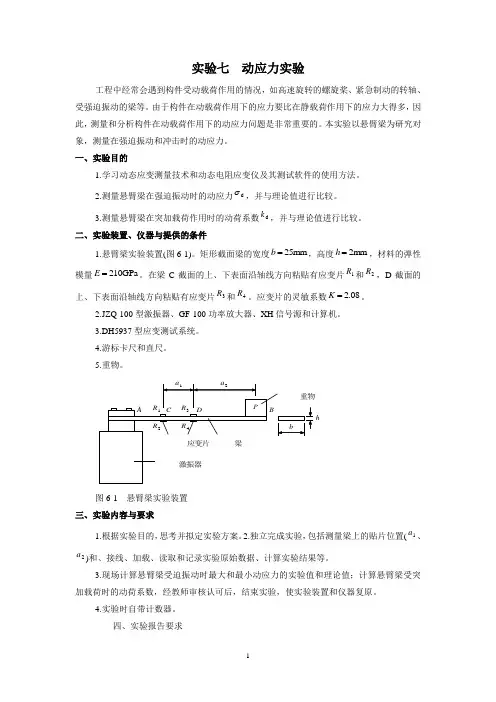

实验七 动应力实验工程中经常会遇到构件受动载荷作用的情况，如高速旋转的螺旋桨、紧急制动的转轴、受强迫振动的梁等。
由于构件在动载荷作用下的应力要比在静载荷作用下的应力大得多，因此，测量和分析构件在动载荷作用下的动应力问题是非常重要的。
本实验以悬臂梁为研究对象，测量在强迫振动和冲击时的动应力。
一、实验目的1.学习动态应变测量技术和动态电阻应变仪及其测试软件的使用方法。
2.测量悬臂梁在强迫振动时的动应力d σ，并与理论值进行比较。
3.测量悬臂梁在突加载荷作用时的动荷系数d k ，并与理论值进行比较。
二、实验装置、仪器与提供的条件1.悬臂梁实验装置(图6-1)。
矩形截面梁的宽度mm 25=b ，高度mm 2=h ，材料的弹性模量GPa 210=E 。
在梁C 截面的上、下表面沿轴线方向粘贴有应变片1R 和2R ，D 截面的上、下表面沿轴线方向粘贴有应变片3R 和4R 。
应变片的灵敏系数08.2=K 。
2.JZQ-100型激振器、GF-100功率放大器、XH 信号源和计算机。
3.DH5937型应变测试系统。
4.游标卡尺和直尺。
5.重物。
h图6-1 悬臂梁实验装置三、实验内容与要求1.根据实验目的，思考并拟定实验方案。
2.独立完成实验，包括测量梁上的贴片位置(1a 、2a )和、接线、加载、读取和记录实验原始数据、计算实验结果等。
3.现场计算悬臂梁受迫振动时最大和最小动应力的实验值和理论值；计算悬臂梁受突加载荷时的动荷系数，经教师审核认可后，结束实验，使实验装置和仪器复原。
4.实验时自带计数器。
四、实验报告要求ε表1.画出测量悬臂梁在强迫振动时动应力的应变片组桥接线图，并写出用读数应变du示测点动应力的表达式。
整理实验数据，求出测量点动应力的最大和最小值，并画出测量点的动应力波形图。
2.画出测量悬臂梁在突加载荷作用下动荷系数的应变片桥路接线图，并写出由读数应ε表示动荷系数的表达式。
整理实验数据，求出突加载荷的动荷系数。
