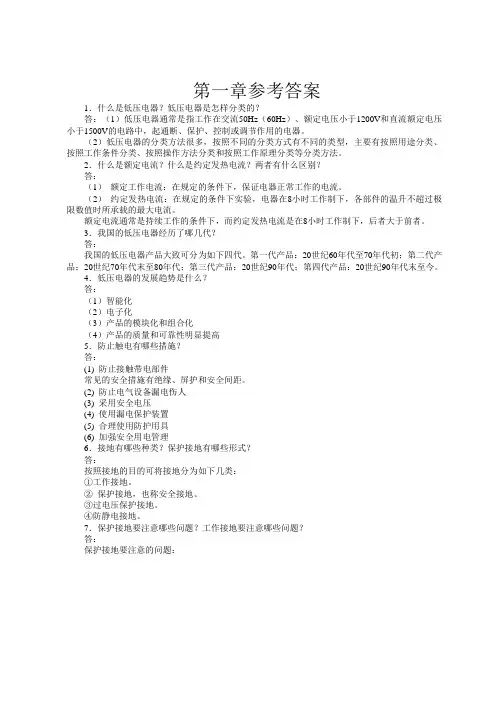

4.试设计可进行两处操作,对一台电动机实现长动和点动的控制电路。

SB3、SB5点动;SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止
5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路,要求如下:
①M1、M2能循序启动,并能同时或分别停止。

②M1启动后M2启动,M1可点动,M2单独停止。

①②
SB1、KM1、M1 启动,SB2、KM2、M2启动。

SB3停M1,SB4停M2 ,SB5总停
9.某台机床主轴和润滑油泵各由一台电动机带动。

要求主轴必须在油泵起动后才能起动,主轴能正/反转并能单独停车,设有短路、失电压及过载保护等。

绘出电气控制原理图。

5.设计一个控制电路,要求第一台电动机启动10S后,第二台电动机自行起动,运行10s后,
7.画出笼型异步电动机的能耗制动控制电路,要求如下。

①用按钮SB2和SB1控制电动机M的起停
②按下停止按钮SB1时,应使接触器KM1断电释放,接触器KM2通电运行,进行能耗制动。

1.设计一个工作台前进后退控制线路。

工作台由电动机M带动,行程开关ST1、ST2、分别装在终点和原点。

要求:前进到终点后停顿一下再后退到原点停止;前进过程中能立即后退到原点。

第一种方法
5
①限位开关②接触器的线圈③按钮④指示灯
6.右图为三相笼式异步电动机的正反转控制电路,用文字说明指出图中的错误。

主电路没有短路保护——Q与KM1之间需增设熔断器FU;
电动机不能反转——KM2与FR之间的连线任意调换两相。

没有电气互锁,会引起电源短路——KM1线圈前串联KM2常闭辅助触点,KM2线圈前串联KM1常闭辅助触点。

不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点
7.
8.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.用PLC控制一个工作台运行,其动作程序为:工作台由原位开始前进,到终端后自动停止;在终端停留2min后自动返回原位停止;要求能在前进或后退途中任意位置都能停止或再次起动;电网停电后再来电工作台不会自行运动。

请画出主电路、PLC接线图、PLC
梯形图。

(有必要的保护措施)。

1主电动机M1的点动控制
若需要检修或调整车床是,要求主动电动机M1点动控制
工作原理:合QS
点按SB2 KM1得电 M 串R 降压启动 松开SB2 KM1失电 M 停车 (2)主电动机M1的正、反转控制线路
正转:合QS 按下SB3 KM3得电
全压起动得电得电短接M KM KA R →⎭⎬⎫⎩
⎨⎧→1 (3)主电动机M1的反接制动控制
正向反接制动:正转时→KS1(10-12)闭合→按下SB1
停车
失电断开转转速正向反接制动得电失电失电串入主电路断开M KM KS KM KA KM R KM →→-→⎪⎩

⎨⎧→→⎭⎬⎫
→2)1210(1100213π
(4)刀架的快速移动和冷却泵控制 快速移动:
转动刀架手柄→压下SQ →KM5吸合→M3得电→刀架快速移动 冷却泵控制:
M2为冷却泵电动机,它的起动和停止通过按钮SB6和SB5控制。

(5)监视电路分析
通过电流表来监视主电动机绕组的正常工作电流。

(6)照明电路
照明灯采用36V的安全电压供电,开关SA控制
以下为一些机床基本控制电路原理图,若将其改为PLC控制,试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。

1、两台电动机顺序起动联锁控制电路
两台电动机顺序起动联锁控制线路
2.自动限位控制电路
自动限位控制电路
3.电动机Y-Δ减压起动控制电路
电动机Y -Δ降压起动自动控制电路
电动机Y -Δ降压起动自动控制电路4 .自动循环控制
自动循环控制电路
自动循环控制电路
用按钮、继电器、灯泡等设计一个三位抢答器控制电路。

KA1
HL1KA2HL2KA3HL3
5.能耗制动控制
带变压器的桥式整流能耗制动自动控制电路
1、简述下图电动机单向运行时间原则控制能耗制动电路的工作过程
2、用继电器-接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。

3、有两台三相异步电动机M1和M2,要求:
1) M1启动后,M2才能启动;
2) M1停止后,M2延时30秒后才能
停止;
3) M2能点动调整。

试作出主电路和PLC输入输出分配接线图,并编写梯形图控制程序。

3、用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。

4画出一台电动机起动后经过一段时间,另一台电动机就能自行起动的控制电路。

5、画出两台电机能同时启动和同时停止,并能分别启动和分别停止的控制电路原理图。

6、某生产机械要求由M1、M2两台电动机拖动,M2能在M1启动一段时间后自行起动,但
M1、M2可单独控制起动和停止。

7、用继电接触器设计出两台电机能同时启动和同时停止,并能分别启动和分别停止的控制
电路原理图。

8、用继电接触器设计三台交流电机相隔3秒顺序起动同时停止画出主电路和控制电路图。

9、分析下图电路运行的结果,指出存在的错误之处,并请更正之。

10、用PLC控制方式控制电机正反转,要求正转3秒,反转5秒,循环三次停止,画出
主电路,设计I/O接线图,写出控制程序(梯形图或编程语言形式)。

11、用PLC控制方式控制三台电机,要求第一台启动后三秒第二台启动,第二台启动5
秒第三台启动,可同时停止,也可分别停止,画出主电路,设计I/O接线图,写出控制程序(梯形图或编程语言形式)。
