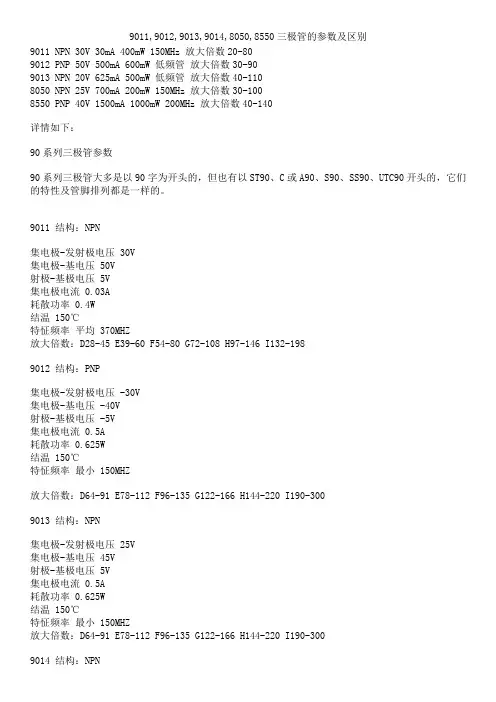

9011,9012,9013,9014,8050,8550三极管的参数及区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1108050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。
8550是电子电路中常用到的小功率pnp型硅晶体三极管。
很多放大电路中都要用到他,下面是引脚资料介绍.
<三极管8550管脚图>
1.发射极
2.基极
3.集电极

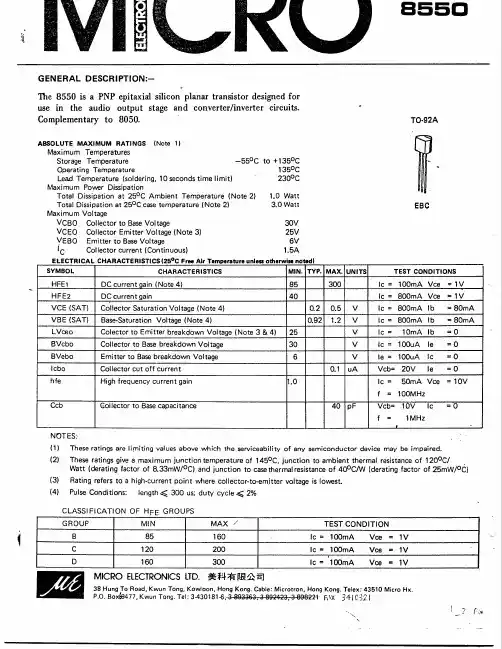

8550参数:
集电极-基极电压Vcbo：-40V
工作温度：-55℃ to +150℃
和8050（NPN）相对
贴片smt封装的8550三极管引脚图及功能.
--------------------------------------------------------------
8050三极管参数:类型:开关型; 极性:NPN; 材料:硅; 最大集存器电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集存器发射电（VCEO）:25; 频率:150 KHz
8050引脚图
芯片尺寸：4 英寸（100mm）
芯片代码：C060AJ-00
芯片厚度：240±20μm
管芯尺寸：600×600μm 2
焊位尺寸：B 极130×150μm 2；E 极140×130μm 2 电极金属：铝
背面金属：金
典型封装：S8050，H8050
极限值（T a=25℃）（封装形式：TO-92）
Tstg——贮存温度-55~150℃
Tj——结温150℃
PC——集电极耗散功率1W
VCBO——集电极—基极电压40V
VCEO——集电极—发射极电压25V VEBO——发射极—基极电压6V
IC——集电极电流1.2A
电参数（T a=25℃）（封装形式：TO-92）。
8550三级的基本管参数1. 管道的基本概述8550三级是一种常见的管道，用于输送液体、气体或固体颗粒。
它通常由钢材或其他合金制成，具有高强度和耐腐蚀性。
8550三级管道广泛应用于石油、化工、天然气、供水等领域。
2. 管道的尺寸和形状8550三级管道的尺寸和形状对其性能起着重要作用。
通常，管道的尺寸由内径（ID）和壁厚（WT）来确定。
内径决定了管道的流量能力，而壁厚则影响了其强度和耐压性能。
3. 管道材料选择8550三级管道可以使用多种材料制造，包括碳钢、不锈钢、合金钢等。
选择适当的材料取决于介质的性质以及工作条件。
碳钢通常用于一般场合，而不锈钢在对抗腐蚀要求较高的环境中更为常见。
4. 管道连接方式8550三级管道连接方式多种多样，常见的包括焊接、螺纹连接、法兰连接等。
焊接是一种常用的连接方式，可提供良好的密封性和强度。
螺纹连接适用于小口径管道，而法兰连接则适用于大口径管道。
5. 管道的压力等级8550三级管道的压力等级是指管道能够承受的最大压力。
根据不同的工作条件和介质特性，管道的压力等级可以选择不同的标准，如ANSI、API等。
6. 管道的耐腐蚀性能8550三级管道在一些特殊环境中可能会受到腐蚀的影响。
为了提高管道的耐腐蚀性能，可以采取一些措施，如使用耐腐蚀材料、涂层保护等。
7. 管道支撑与固定8550三级管道在安装过程中需要进行支撑与固定，以确保其稳定性和安全性。
通常采用吊挂支撑、支架支撑等方式来实现。
8. 管道检测与维护8550三级管道需要进行定期检测和维护，以确保其正常运行和安全性。
常见的检测方法包括超声波检测、磁粉检测等。
维护工作主要包括清洗、涂层修复等。
9. 管道安全与环保8550三级管道的安全性和环保性是非常重要的。
在使用过程中，应严格遵守相关安全规范，如防火、防爆等。
同时，应注重管道的环保设计，减少对环境的污染。
10. 管道的未来发展趋势8550三级管道在不断发展和创新中，未来将更加注重节能减排、智能化控制等方面的发展。
8550三级的基本管参数
三级管参数取决于具体的型号和制造商，但通常包括以下基本参数：
1. 最大集电极电流（Ic(max)）：三级管可供给最大集电极电流的值。
2. 最大集电极-基极电压（Vce(max)）：三级管在集电极和基极之间可承受的最大电压值。
3. 最大基极电流（Ib(max)）：三级管基极的最大电流值。
4. 最大功率耗散（Pd）：三级管可承受的最大功率损耗。
5. 放大倍数（β）：三级管的放大倍数，也称为直流电流放大倍数。
它表示输入电流到输出电流的倍数。
6. 饱和电压（Vce(sat)）：在饱和状态下，三级管集电极和基极之间的电压降。
7. 硬性期望的工作点（Q点）：三级管在直流工作时的电流和电压的状态，也称为静态操作点。
这些参数对于设计和应用三级管电路非常重要，因为它们决定了三级管的性能和工作稳定性。
注意，具体的型号和制造商可能会提供更多的参数，因此建议参考相关的数据手册和规格表获取更详细的信息。
