建筑工程允许偏差范围

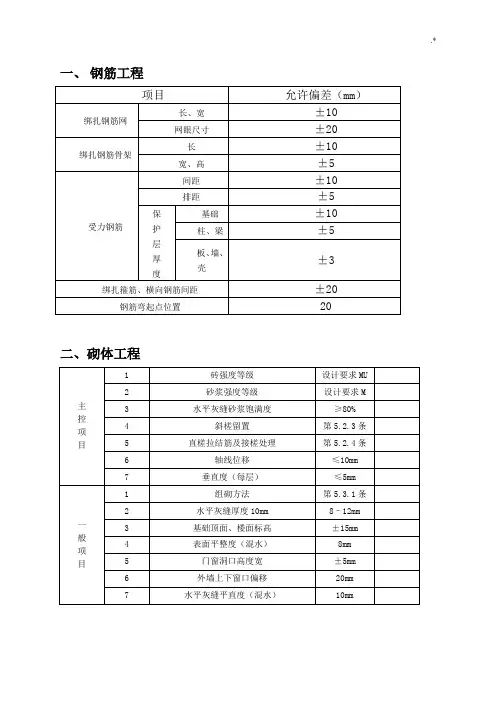

二、砌体工程模板安装允许偏差及检查方法预制构件尺寸允许偏差及检验方法注：1、为构件长度（mm）。

2 、检查中心线、螺栓和孔道位置时，应沿纵、横两个方向量测，并取其中的较大值；3 、对开头复杂或特殊要求的构件，其尺寸偏差应符合标准图基设计的要求。

现浇构件尺寸允许偏差及检验方法一混凝土工程GBJ134－903、混凝土结构尺寸的允许偏差表人防)项目允许偏差轴线位移10标高层高全高±10 ±20截面尺寸厚度小于200㎜±10mm厚度为200-40㎜±15mm厚度大于400㎜±20 mm柱、墙垂直度5mm表面平整度8mm预埋管、预留孔中心线位置偏移5mm预埋螺栓中心线位置偏移5mm预留洞中心线位置偏移15 mm电梯井井筒长、宽对中心线井筒全高垂直度＋25H/1000且不大于20 注:H为电梯井筒全高(㎜)4、混凝土组成材料计量结果的允许偏差:GB50164－92组成材料允许偏差水泥、掺合料±2%粗、细骨料±3%水、外加剂±2%5、混凝土从搅拌机卸出到浇筑完毕的延续时间: GB50164－926、现浇结构尺寸允许偏差和检验方法:GB50204－20027、现浇结构外观质量缺陷: GB50204－2002名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝基他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延构件主要受力部位有影响结其他部位有少量不影响伸至混凝土内部构性能或使用功能的裂缝结构性能或使用功能的裂缝连结部构件连接处混凝土缺陷连接部位有影响结连接部位有基本不影位缺陷及连接钢筋、连接件松动构传力性能的缺陷响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘清水混凝土构件有影响使用其他混凝土构件有不曲不平、飞边凸肋等功能或装饰效果的外形缺陷影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、具有重要装饰效果的其他混凝土构件有起砂、沾污等清水混凝土构件有外表缺陷影响使用功能的外表缺陷8、预制构件尺寸的允许偏差及检验方法: GB50204－2002二模板工程1、现浇构件模板安装的允许偏差及检验方法: GB50204－2002项目允许偏差(㎜) 检验方法轴线位置 5 钢尺检查底模上表面标高±5 水准仪或拉线、钢尺检查截面内基础±10 钢尺检查部尺寸柱、墙、梁＋4,－5 钢尺检查层高垂直度不大于5ｍ 6 经纬仪或吊线、钢尺检查大于5ｍ8 经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查表面平整度 5 2ｍ靠尺和塞尺检查2、预埋件和预留孔洞的允许偏差: GB50204－2002项目允许偏差(㎜)预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度＋10,0预埋螺栓中心线位置 2外露长度＋10,0预留洞中心线位置10尺寸＋10,03、预制构件模板安装的允许许偏差及检验方法: GB50204－2002项目允许偏差(㎜) 检验方法长度板、梁±5 钢尺量两角边,取其中较大值薄腹梁、桁架±10柱0,－10墙、板0,－5宽度板、墙板0,－5 钢尺量一端及中部,梁、薄腹梁、桁架、柱＋2,－5 取其中较大值高(厚)度板＋2,－3 钢尺量一端及中部,墙板0,－5 取其中较大值梁、薄腹梁、桁架、柱＋2,－5侧向弯曲梁、板、柱L/1000且≤15 拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500且≤15板的表面平整度 3 2ｍ靠尺和塞尺检查相邻两板表面高低差 1 钢尺检查对角线差板7 钢尺量两个对角线墙板 5翘曲板、墙板L/1500 调平尺在两端量测设计起拱薄腹梁、桁架、梁±3 拉线,钢尺量跨中4、底模板拆除时的混凝土强度要求: GB50204－2002构件内型构件跨度(ｍ) 达到设计的混凝土立方体抗压强度标准值的百分率(%) 板≤2 ≥50>2,≤8 ≥75>8 ≥100梁、拱、壳≤8 ≥75>8 ≥100悬臂构件/ ≥100三钢筋工程1、钢筋加工的允许偏差: GB50204－2002项目允许偏差(㎜)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装位置的允许偏差和检验方法: GB50204－2002项目允许偏差(㎜) 检验方法绑扎钢筋网长、宽±10 钢尺检查网眼尺寸±20 钢尺量连续三档,取最大值绑扎钢筋骨架长±10 钢尺检查宽、高±5 钢尺检查受力钢筋间距±10 钢尺量两端、中间各一点,取最大值排间±5保护层厚度基础±10 钢尺检查柱、梁±5 钢尺检查板、墙、壳±3 钢尺检查绑扎箍筋、横向钢筋间距±20 钢尺量连续三档,取最大值钢筋弯起点位置20 钢尺检查预埋件中心线位置 5 钢尺检查水平高差＋4,0 钢尺和塞尺检查注:表中梁类、板类构件上部纵向受力钢筋保护层厚度的合点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。

墙柱垂直度偏差允许范围
在建筑工程中，墙柱的垂直度偏差允许范围通常受到国家或地区的建筑法规、标准以及具体的工程设计要求的规定。

这些标准和规范可能因地区而异，但通常会有一些一般性的指导原则。

一般来说，墙柱的垂直度偏差允许范围取决于墙的高度和用途。

以下是一些常见的垂直度容差范围：
1.一般建筑：在一般住宅或商业建筑中，垂直度偏差通常在建筑高度内的1%至2%之间被视为合理范围。

例如，对于一个10米高的墙柱，偏差可能在10至20厘米之间被接受。

2.高层建筑：在高层建筑中，对垂直度的要求可能更为严格。

这些项目可能会有更小的允许偏差范围，通常在0.5%至1%之间。

3.特殊要求：某些特殊用途的建筑项目或特定的设计可能对墙柱的垂直度有更为严格的要求，这可能需要更小的偏差范围。

此外，墙柱的垂直度可通过使用水准仪、激光测量仪等专业工具进行测量和调整。

工程师和施工团队通常会根据设计要求和标准来确保墙柱的垂直度在可接受的范围内，以保证建筑的结构稳定性和外观质量。

建议在具体工程项目中，参考当地的建筑规范和标准，以确保符合相应的要求。

北京市开间进深偏差标准一、开间和进深的定义在建筑学中，开间和进深是衡量建筑物空间布局的基本单位。

开间是指相邻横向墙体间的距离，也称跨度；进深是指建筑物纵深各间的长度，即由门口至另一个门口之间的距离。

二、开间和进深偏差的允许范围根据《建筑结构工程施工质量验收规范》（GB50202-2013）的规定，开间和进深的允许偏差值如下：1. 对于净高，允许偏差值为±20mm；净开间和净进深的允许偏差值为±15mm。

2. 对于毛坯房，净高允许偏差值为±20mm；净开间和净进深的允许偏差值为±20mm。

3. 对于装饰装修完成后的房屋，净高允许偏差值为±15mm；净开间和净进深的允许偏差值为±15mm。

三、如何控制开间和进深偏差1. 施工前应进行测量放线，确定开间和进深的基准线，并按照基准线进行施工。

在砌筑墙体前，应先根据基准线确定墙体的位置，以确保墙体的开间和进深符合设计要求。

2. 在施工过程中，应定期对开间和进深进行测量检查，发现问题及时进行调整。

可以通过调整砌筑墙体的位置、增加或减少墙体厚度等方法来控制开间和进深。

3. 在装饰装修阶段，应按照设计要求进行施工，避免因装饰装修造成开间和进深的变化。

例如，在吊顶安装灯具时，应确保灯具的位置与设计要求一致，避免因灯具位置偏差导致净高的变化。

4. 在交付使用前，应对开间和进深进行最终的测量检查，确保满足设计要求和使用功能。

如发现偏差过大，应及时进行处理，以满足规范要求。

四、开间和进深偏差的影响及处理方法1. 对结构受力的影响：开间和进深偏差过大可能会影响建筑物的结构受力性能。

如果偏差值超过规范允许范围，可能会导致结构承载能力不足或产生结构裂缝等问题。

因此，在施工前应进行合理的结构设计，确保建筑物的结构安全。

2. 对使用功能的影响：开间和进深偏差过大可能会影响建筑物的使用功能。

例如，过大的偏差可能导致门洞尺寸不满足设计要求，影响人员和物品的进出；或者导致室内空间布局不合理，影响居住舒适度。

垫层标高允许偏差
垫层标高的允许偏差是指在施工过程中，垫层表面高程与设计要求的标高之间所允许的最大偏差。

具体的允许偏差数值会根据不同的工程和设计要求而有所差异。

一般来说，垫层标高允许偏差的大小应符合相关的规范和标准。

在一些建筑工程中，例如地板、场地整平等，常见的允许偏差范围是在±5mm以内。

而在一些土木工程中，允许的偏差范围
可能较大，可以达到摄测标高的10%以上。

超过允许的偏差范围可能会影响工程的正常使用和性能，因此在施工过程中需要严格控制垫层标高，并进行必要的调整和修正。

这通常需要借助专业的测量仪器和技术手段来确保垫层标高的准确性和稳定性。
