2013版物理一轮精品复习学案7.2电路的基本规律及其应用(选修3-1)

源内从 负极 移送到 正极 所做的功．即 E＝
W q
．
(2)物理意义：描述电源将其他形式的能转化为电能
的本领的物理量． (3)决定因素：电源的电动势由 电源本身 的性质决
定，与外电路无关．
3．内阻
电源内部也是由导体组成的，也有电阻，叫做电源 的 内阻 ，它是电源的另一重要参数．
⊙自主检测 2．下列关于电动势的说法正确的是 A．电源的电动势跟电源内非静电力做的功成正比， 跟通过的电荷量成反比 B．电动势的单位跟电压的单位一致，所以电动势 就是两极间的电压 C．非静电力做的功越多，电动势就越大
大，反之则减小．
即：
U串↓
U并↑
I串↓ ←R↑→I并↑
P串↓
P并↑
(3)极限法：因变阻器滑片滑动引起电路变化的问题，可将 变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零去 讨论．
(2014·广州模拟)如图所示，E为内阻不能忽略的电池， R1、R2、R3为定值电阻，S0、S为开关， 与 分别为电压表与 电流表．初始时S0与S均闭合，现将S断开，则
外电路短路时(R＝0)，I＝ r ，U 内＝E.
(4)U－I关系图：由U＝E－Ir可知，路端电压随着电 路中电流的增大而 减小 ；U－I关系图线如图7－2－2 所示．
图7－2－2
①当电路断路即I＝0时，纵坐标的截距为 电动势 ．
②当外电路电压为U＝0时，横坐标的截距为 _短__路__电__流__．
D．E＝Wq 只是电动势的定义式而非决定式，电动 势的大小是由电源内非静电力的特性决定的
答案 D
三、闭合电路欧姆定律
⊙问题导引 一太阳能电池板，测得它的开路电压为800 mV，短 路电流为40 mA，若将该电池板与一阻值为20 Ω的电 阻连成一闭合电路，则它的路端电压是多少？ [解析] 电源没有接入外电路时，路端电压值等于电 源电动势，所以电动势E＝800 mV.

开卷速查规范特训课时作业实效精练开卷速查(二十五) 电路的基本规律及应用A组基础巩固1．(多选题)电源的电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下面说法正确的是( )A．电源的路端电压一定逐渐变小B．电源的输出功率一定逐渐变小C．电源内部消耗的功率一定逐渐变大D．电源的供电效率一定逐渐变小解析：当外电路的电阻逐渐减小时，电路中的电流增大，内电压增大，路端电压减小，A选项正确；电源的输出功率在内电阻等于外电阻时最大，由于题目没有明确外电阻和内电阻之间的关系，所以不能判断它的变化情况，B选项错误；电源内部消耗的功率和电流有关，电流越大，内电路上消耗的功率越大，C选项正确；电源的供电效率等于路端电压和电源电动势的比值，由于路端电压减小，D选项正确．答案：ACD图25－12．(多选题)用输出电压为1.4 V、输出电流为100 mA的充电器对内阻为2 Ω的镍－氢电池充电，如图25－1所示，下列说法中正确的是( )A．电能转化为化学能的功率为0.12 WB．充电器消耗的电功率为0.14 WC．充电时，电池消耗的热功率为0.02 WD．充电器把0.14 W的功率贮存在电池内解析：充电器的输出功率P出＝1.4×100×10－3W＝0.14 W，镍—氢电池消耗的热功率P热＝(100×10－3)2×2 W＝0.02 W，电池贮存的化学能功率P化＝P出－P热＝0.12 W.答案：AC3．(多选题)有一种测量人体重的电子秤，其原理如图25－2中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R＝30－0.02 F(F和R的单位分别是N和Ω)．下列说法正确的是( )图25－2A．该秤能测量的最大体重是1 400 NB．该秤能测量的最大体重是1 300 NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻盘0.375 A处D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘0.400 A处解析：本题考查传感器及闭合电路欧姆定律．电路中允许的最大电流为3 A，因此根据闭合电路欧姆定律，压力传感器的最小电阻应满足R＋2＝123，R最小值为2Ω，代入R＝30－0.02F，求出F最大值F m＝1 400 N，A项正确，B项错误；当F＝0时，R＝30 Ω，这时电路中的电流I＝1230＋2A＝0.375 A，C项正确，D项错误．答案：AC图25－34．(多选题)高温超导限流器由超导部件和限流电阻并联组成，如图25－3所示，超导部件有一个超导临界电流I c，当通过限流器的电流I＞I c时，将造成超导体失超，从超导态(电阻为零)转变为正常态(一个纯电阻)．以此来限制电力系统的故障电流，已知超导部件的正常态电阻R1＝3 Ω，超导临界电流I c＝1.2 A，限流电阻R2＝6 Ω，小灯泡L 上标有“6 V 6 W”的字样，电源电动势E ＝8 V ，内阻r ＝2 Ω，原来电路正常工作，现L 突然发生短路，则( )A ．短路前通过R 1的电流为23AB ．短路后超导部件将由超导体状态转化为正常态C ．短路后通过R 1的电流为43 AD ．短路后通过R 1的电流为2 A解析：小灯泡L 上标有“6 V 6 W”，该灯泡的电阻R L ＝U 2/P ＝62/6 Ω＝6 Ω，短路前由于电路正常工作，电路的总电阻为R ＝R L ＋r ＝6 Ω＋2 Ω＝8 Ω，总电流为I ＝E/R ＝1 A ，所以短路前通过R 1的电流为I 1＝1 A ，选项A 错误；当L 突然短路后，电路中电流为I ＝E/r ＝4 A ＞I c ＝1.2 A ，超导态转变为正常态，则此时电路中总电阻为R′＝2 Ω＋2 Ω＝4 Ω，总电流I′＝E/R′＝84 A ＝2 A ，短路后通过R 1的电流为I 1′＝43 A ，故选项B 、C 正确，选项D 错误答案：BC5．如图25－4所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O 点固定，P 为与圆环良好接触的滑动头．闭合开关S ，在滑动头P 缓慢地由m 点经n 点移到q 点的过程中，电容器C 所带的电荷量将( )图25－4A ．由小变大B ．由大变小C ．先变小后变大D ．先变大后变小解析：在图示位置时并联电阻最大，从m 点到图示位置过程中圆环总电阻增大，从图示位置到q 位置过程中圆环总电阻减小，则电阻R 两端的电势差先减后增，即电容器上的电压先减后增，由C ＝QU ，电容器C 所带的电荷量先减小后增大，C 对．答案：C图25－56．[2018·上海市东新区模拟]如图25－5所示的电路，电源电动势为E ，内阻为r ，R t 为光敏电阻(光照强度增加时，其电阻值减小)．现增加光照强度，则下列判断正确的是( )A ．B 灯变暗，A 灯变亮 B ．R 0两端电压变大C ．电源路端电压变大D ．电源内压降变小解析：增加光照强度时，R t 阻值减小，电路的总电阻减小，总电流变大，电源内电压变大，路端电压减小，所以A 灯变暗，A 灯的电流减小，R 0上的电流变大，则R 0上的电压变大，所以B 灯的电压减小，B 灯变暗．选项B 正确．答案：BB 组 能力提升7．(多选题)如图25－6所示，一台电动机提着质量为m 的物体，以速度v 匀速上升．已知电动机线圈的电阻为R ，图25－6电源电动势为E ，通过电源的电流为I ，当地重力加速度为g ，忽略一切阻力及导线电阻，则( ) A ．电源内阻r ＝EI－RB ．电源内阻r ＝E I －mgvI2－RC ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小解析：本题主要考查学生对欧姆定律适用范围、电功和电热的区别，要求学生熟练掌握欧姆定律、电功率及焦耳定律的应用．由于电动机是非纯电阻元件，欧姆定律不再适用，电动机的输入功率P 1＝UI ，热功率P 2＝I 2R ，输出功率P 3＝mgv ，P 1＝P 2＋P 3，可解得：U ＝IR ＋mgv I ，又由闭合电路欧姆定律得：E ＝U ＋Ir ，解得r ＝E I －mgv I －R ；当电动机被卡住时，电动机变成纯电阻元件，总电流I 总＝ER ＋r ，电流增大，故电源消耗的功率P 增大，所以选项B 、C 正确．答案：BC8．如图25－7所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法不正确的是( )图25－7A ．电源1和电源2的内阻之比是11∶7B ．电源1和电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡消耗的功率之比是1∶2D ．在这两种连接状态下，小灯泡的电阻之比是1∶2解析：电源的特性图线与小灯泡的伏安特性曲线的交点，即为电源与小灯泡连接时的工作状态，交点的坐标为工作时的电压和电流．电源内阻之比r 1r 2＝E 1/I 1E 2/I 2＝I 2I 1，A 项正确；两电源电动势均为10 V ，比值为1∶1，B 项对；两种连接状态下，小灯泡消耗的功率之比是P 1P 2＝I 1U 1I 2U 2＝3×55×6＝12，C 项正确；两种连接状态下，小灯泡的电阻之比是R 1R 2＝U 1/I 1U 2/I 2＝3×65×5＝1825，D 项错，选D 项．答案：D图25－89．[2018·陕西省西安市长安区一中模拟]如图25－8所示电路中，电源电动势为E，电源内阻为r，串联的固定电阻为R2，滑动变阻器的总电阻为R1，电阻大小关系为R1＝R2＝r，则在滑动触头从a端移动到b端的过程中，下列描述中正确的是( )A．电路中的总电流先增大后减小B．电路的路端电压先增大后减小C．电源的输出功率先增大后减小D．滑动变阻器R1上消耗的功率先减小后增大解析：当滑动变阻器从a→b移动时R1作为并联电路总电阻先增大后减小，根据闭合电路欧姆定律可知：电流是先减小后增大，A错误；路端电压U＝E－Ir，因为电流先减小后增大，所以路端电压先增大后减小，B正确；当电源内阻等于外电阻时，电源的输出功率最大，滑动变阻器在两端时，外电阻恰好等于内电阻，此时输出功率最大，因此电源的输出功率先减小后增大，C错误；当滑片在a端或者b端的时候R1被短路，此时R1消耗的功率为零，因此R1输出功率是先增大后减小，D错误．答案：B10．如图25－9甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器．当其滑片P从左端滑到右端时，测得电源的路端电压随电源中流过的电流的变化图线如图25－10乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的，求：图25－9(1)电源的电动势和内阻． (2)定值电阻R 2的阻值． (3)滑动变阻器的最大阻值．解析：(1)将图乙中AB 线延长，交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V ，内阻r ＝EI 短＝20 Ω. (2)当P 滑到R 3的右端时，电路参数对应图乙中的B 点，即U 2＝4 V 、I 2＝0.8 A ，得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由图乙知此时 U 外＝16 V ，I 总＝0.2 A ， 所以R 外＝U 外I 总＝80 Ω， 因为R 外＝R 1R 3R 1＋R 3＋R 2，所以R 3＝300 Ω.答案：(1)20 V 20 Ω (2)5 Ω (3)300 Ω11．一个电源的路端电压U 随外电路电阻R 的变化规律如图25－10甲所示，图中U ＝12 V 的直线为图线的渐近线．现将该电源和一个变阻器R 0接成如图25－10乙所示电路，已知电源允许通过的最大电流为2 A ，变阻器的最大阻值为R 0＝22 Ω.求：图25－10(1)电源电动势E 和内电阻r ；(2)空载时A 、B 两端输出的电压范围． (3)A 、B 两端所能接负载的电阻的最小值． 解析：(1)据全电路欧姆定律：E ＝U ＋Ir 由图甲可知，当I ＝0时，E ＝U ＝12 V当E ＝12 V ，R ＝2 Ω时，U ＝6 V ，据全电路欧姆定律可得：r ＝2 Ω. (2)空载时，当变阻器滑片移至最下端时，输出电压U AB ＝0 当滑片移至最上端时，有E ＝U AB ＋Ir ，I ＝E R 0＋r可得这时的输出电压U AB ＝11 V 所以，空载时输出电压范围为0～11 V.(3)设所接负载电阻的最小值为R′，此时滑片应移至最上端，电源电流最大I ＝2 A ，有：E ＝I(R 外＋r)，其中R 外＝R 0R′R 0＋R′，代入数据可得：R′＝4.9 Ω.答案：(1)12 V 2 Ω (2)0～11 V (3)4.9 Ω12．一电路如图25－11所示，电源电动势E ＝28 V ，内阻r ＝2 Ω，电阻R 1＝12 Ω，R 2＝R 4＝4 Ω，R 3＝8 Ω，C 为平行板电容器，其电容C ＝3.0 pF ，虚线到两极板间距离相等，极板长L ＝0.20 m ，两极板的间距d ＝1.0×10－2m.图25－11(1)若开关S 处于断开状态，则当其闭合后，求流过R 4的总电荷量为多少？(2)若开关S 断开时，有一带电微粒沿虚线方向以v 0＝2.0 m/s 的初速度射入C 的电场中，刚好沿虚线匀速运动，问：当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？(要求写出计算和分析过程，g 取10 m/s 2)解析：(1)S 断开时，电阻R 3两端电压为U 3＝R 3R 2＋R 3＋r E ＝16 VS 闭合后，外电阻为R ＝R 12＋R 3R 1＋R 2＋R 3＝6 Ω路端电压为U ＝RR ＋r E ＝21 V此时电阻R 3两端电压为U′3＝R 3R 2＋R 3U ＝14V 则流过R 4的总电荷量为ΔQ ＝CU 3－CU′3＝6.0×10－12C.(2)设微粒质量为m ，电荷量为q ，当开关S 断开时有：qU 3d＝mg 当开关S 闭合后，设微粒加速度为a ，则mg －qU′3d ＝ma设微粒能从C 的电场中射出，则水平方向运动时间为：t ＝Lv 0竖直方向的位移为：y ＝12at 2由以上各式求得：y ＝6.25×10－3m ＞d 2故微粒不能从C 的电场中射出． 答案：(1)6.0×10－12C (2)不能C 组 难点突破13．在如图25－12所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑片在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U.现将R 2的滑片向b 端移动，则三个电表示数的变化情况是( )图25－12A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小解析：电路结构：R 1、R 2并联后再与R 3串联，A 1测通过R 1的电流I 1，A 2测通过R 2的电流I 2，V 测路端电压U.R 2的滑片由a 滑向b ，R 2阻值减小，电路总电阻减小，则总电流I 增大；根据闭合电路欧姆定律知路端电压U ＝E －Ir ，所以电压表示数U 减小；R 1两端电压U 1＝U －U 3，而U 3＝IR 3，U 3增大，所以U 1减小，则I 1减小，而I ＝I 1＋I 2，所以I 2增大．答案：B。

中
～4R
中
)为
注意事项
1．表内电源正极接黑表笔，负极接
红表笔，但是红表笔插入“＋”孔，黑
表笔插入“－”孔，注意电流的实际方
向．
2．区分“机械零点”与“欧姆零点”． 机械零点是表盘刻度左侧的“0”位置, 调整的是表盘下边中间的定位螺丝; 欧姆零点是指刻度盘右侧的“0”位置, 调整的是欧姆挡的调零旋扭． 3．测电压时，多用电表应与被测元 件并联；测电流时，多用电表应与被 测元件串联．
电压、电阻等多种量程的刻度如图
7－6－1所． 另外，还有欧姆表的调零旋钮，机械
调零旋钮和测试表笔的插孔．
图 7－ 6－ 1
由于多用电表的测量项目和量程比较
多，而表盘的空间有限，所以并不是
每个项目的量程都有专门的标度，有
些标度就属于共用标度，如图中的第
________色．按正确使用方法测量电
阻Rx的阻值时， 指针指在刻度盘 的正中央，则Rx
＝________ kΩ.
图 7－ 6 － 4
若该欧姆表使用一段时间后，电池电
动势变小、内阻变大，但此表仍能调
零，按正确使用方法再测上述Rx，其
测量结果与原结果相比将________
(填“变大”、“变小”或“不变”)．
4．测量电阻时，每变换一次挡位都
要重新进行欧姆调零．
5．由于欧姆表盘难于估读，测量结
果只需取两位有效数字，读数时注意
乘以相应量程的倍率．
6．使用多用电表时，手不能接触测
试笔的金属杆，特别是在测电阻时，
更应注意不要用手接触测试笔的金属
杆．
7．测量电阻时待测电阻要与其他元
件和电源断开，否则不但影响测量结
8．探索黑箱内的电学元件.

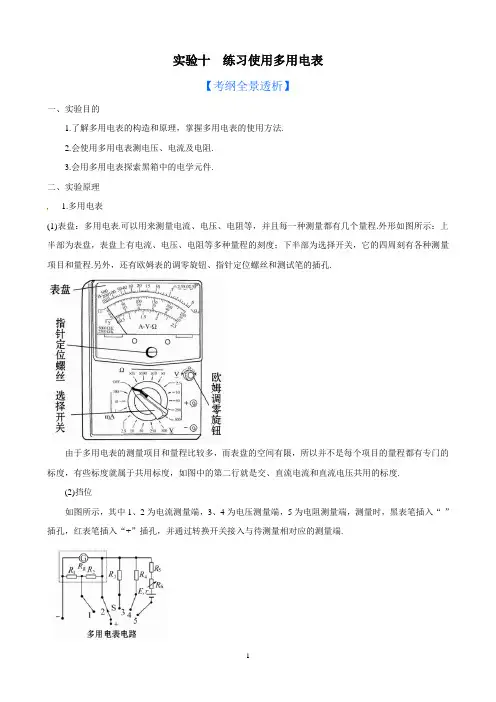

实验十练习使用多用电表【考纲全景透析】一、实验目的1.了解多用电表的构造和原理，掌握多用电表的使用方法.2.会使用多用电表测电压、电流及电阻.3.会用多用电表探索黑箱中的电学元件.二、实验原理1.多用电表(1)表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程.另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔.由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度.(2)挡位如图所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相对应的测量端.(3)多用电表的电阻挡电阻挡是根据闭合电路欧姆定律制成的，它的原理如图所示.电阻R是可变电阻，也叫调零电阻.2.二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示.(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示.(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极.三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干，小灯泡、二极管，定值电阻(大、中、小)三个.【热点难点全析】一、实验步骤1.观察多用电表的外形，认识选择开关对应的测量项目及量程.2.检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀进行机械调零.3.将红、黑表笔分别插入“+”、“-”插孔.4.按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.5.按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.6.用多用电表测电阻的步骤(1)调整定位螺丝,使指针指向电流的零刻度.(2)选择开关置于“Ω”挡的“×1”,短接红、黑表笔,调节欧姆调零旋钮,然后断开表笔,再使指针指向∞.(3)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较.(4)选择开关改置“×100”挡,重新进行欧姆调零.(5)再将两表笔分别接触标定值为几十千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较.(6)测量完毕,将选择开关置于交流电压最高挡或“OFF”挡.7.探索黑箱内的电学元件【例1】(2011·沈阳模拟)某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕.这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)错误一：_____；错误二：_____；错误三：_____.(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为____欧；测直流电流时，用的是100 mA的量程，指针所示电流值为_____毫安；测直流电压时，用的是50 V量程，则指针所示的电压值为_____伏.【答案】(1)错误一：换用“×10”的欧姆挡，应该换用“×1 k”的欧姆挡.错误二：换挡后没有进行欧姆调零.错误三：使用完后没有将选择开关转到“OFF”或交流电压最高挡.(2)1 700 47 23.5【详解】(1)错误一：在用“×100”挡位测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k”的欧姆挡位；错误二：换挡后，还要重新进行欧姆调零；错误三：使用多用电表结束后，还要将选择开关转到“OFF”或交流电压最高挡.(2)若用“×100”挡测电阻时，指针读数为：17.0×100 Ω=1 700 Ω若用量程100 mA测直流电流时，读数为：4.7×10 mA=47 mA若用量程50 V测直流电压时，读数为23.5 V二、数据处理1.测电阻时，电阻值等于指针的示数与倍率的乘积.指针示数的读数一般读两位有效数字.2.测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.001等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可.3.误差分析（1）电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池.（2）欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点.（3）由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近.（4）测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值.（5）读数时的观测易形成偶然误差，要垂直表盘正对指针读数.注意事项（1）表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向.（2）区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮.（3）测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联.（4）测量电阻时，每变换一次挡位都要重新进行欧姆调零.（5）由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率. （6）使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆.（7）测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表. （8）如果长期不用欧姆表，应把表内电池取出.（9）在研究二极管的单向导电性时，切记在二极管正向导通的情况下电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极易烧坏二极管.【例2】(2010·山东高考)在测定金属电阻率的实验中，某同学连接电路如图所示.闭合电键后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)：(1)若电流表示数为零、电压表示数为E，则发生故障的是______(填“待测金属丝”、“滑动变阻器”或“电键”).(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障.先将选择开关旋至_____挡(填“欧姆×100”、“直流电压10 V ”或“直流电流2.5 mA ”)，再将_____(填“红”或“黑”)表笔固定在a 接线柱，把另一支表笔依次接b 、c 、d 接线柱.(3)若只有滑动变阻器断路，则多用电表的示数依次是_____、______、_____.【答案】(1)待测金属丝 (2)直流电压10 V 红 (3)0 E E【详解】(1)若电流表示数为零，说明外电路一定是断路，电压表有示数为E ，说明电源与电压表之间的连接无断路，所以发生故障的一定是待测金属丝.(2)电流表示数为零，说明外电路一定存在着断路.因为电源两端有电压，所以不能用电流表来检测，只能用电压表(量程高于电源电动势)来检测，没有电压表的情况下，则利用多用电表的10 V 直流电压挡来检查故障.多用电表的红表笔应和电源的正极相连.(3)若只有滑动变阻器断路，则多用电表的示数依次是0、E 、E.【高考零距离】【2012年】1.（2012上海）27．（6分）在练习使用多用表的实验中（1）某同学连接的电路如图所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
