单片机键盘显示实验报告

  • 格式：doc
  • 大小：45.00 KB
  • 文档页数：7

单片机的键盘和显示实验报告

㈠ 实验目的

1. 掌握单片机I/O的工作方式；

2. 掌握单片机以串行口方式0工作的LED显示；

3. 掌握键盘和LED显示的编程方法。

㈡ 实验器材

1. G6W仿真器 一台

2. MCS—51实验板 一台

3. PC机 一台

4. 电源 一台

㈢ 实验内容及要求

实验硬件线路图见附图

从线路图可见，8051单片机的P1口作为8个按键的输入端，构成独立式键盘。四个LED显示器通过四个串/并移位寄存器74LS164接口至8051的串行口，该串行口应工作在方式0发送状态下，RXD端送出要显示的段码数据，TXD则作为发送时钟来对显示数据进行移位操作。

编写一个计算器程序，当某一键按下时可执行相应的加、减、乘、除运算方式，在四个显示器上显示数学算式和最终计算结果。

注：①通过按键来选择加、减、乘、除四种运算方式。

②输入两个数字均为一位十进制数，可预先放在内存中。

㈣ 实验框图 (见下页)

㈤ 思考题

1. 当键盘采用中断方式时，硬件电路应怎样连接

~是键输出线，~是扫描输入线。输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。

移位寄存器的移位速率是多少

实验中要求计算的式子和结果之间相差一秒，移位寄存器的移位速率应该是每秒一位吧。其实这个问题确实不知道怎么回答。。。。。

LED显示用的段码与教科书所提供的不同，本实验采用如下段码：

显示数符 段码 显示数符 段码 否 有 否 P1口置输入

读P1口 开 始

显示“0000”

是否有键按下

延迟消抖

是否有键按下

是

读键码

加法运算 减法运算 除运算 0 BBH A DBH

1 09H B F1H

2 EAH C B2H

3 6BH D E9H

4 59H E F2H

5 73H F D2H

6 F3H — 40H

7 0BH ． 04H

8 FBH ┗┛ A1H

9 7BH ┗┛ 1AH

灭 00H P DAH

实验代码：

ORG 0000H

AJMP MAIN

ORG 0030H

MAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化

MOV 42H,#0BBH

MOV 43H,#0BBH

MOV 44H,#0BBH

MOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0

LCALL DISPLAY ;初始化显示

KEY:MOV R3,#08H ;用来存放两个数据

MOV R4,#02H

MOV P1,#0FFH ;初始化P1口

MOV A,P1 ;读取按键状态

CPL A ;取正逻辑，高电平表示有键按下

JZ KEY ;A=0时无键按下，重新扫描键盘

LCALL DELAY1 ;消抖

MOV A,P1 ;再次读取按键状态

CPL A

JZ KEY ;再次判别是否有键按下

PUSH A

KEY1:MOV A,P1

CPL A

ANL A,#0FH ;判别按键释放

JNZ KEY1 ;按键未释放，等待

LCALL DELAY1 ;释放，延时去抖动

POP A

JB ,ADD1 ;K1按下转去ADD1

JB ,SUB1 ;K1按下转去SUB1

JB ,MUL1 ;K1按下转去MUL1

JB ,DIV1 ;K1按下转去DIV1 LJMP KEY

ADD1:LCALL BUFFER ;显示加数和被加数

MOV 43H,#049H

LCALL DISPLAY ;显示加号

MOV A,R3

ADD A,R4

DA A

MOV R3,A ;相加结果放入R6

ANL A,#0FH

MOV R4,A ;结果个位放入R7

MOV A,R3

SWAP A ;半字节交换，高四位放入低四位

ANL A,#0FH

MOV R3,A ;结果的高位放入R6

LCALL L ;显示缓存区设置

LCALL DELAY2 ;延时一秒后显示

LCALL DISPLAY

LJMP KEY

SUB1:LCALL BUFFER ;显示减数和被减数

MOV 43H,#40H

LCALL DISPLAY ;显示减号

MOV A,R3

CLR CY ;CY清零

SUBB A,R4 ;做减法

PUSH A

RLC A ;带进位循环左移，最高位放入CY

JC F ;判断最高位，若为1则跳转到负数

ZHENG: POP A

MOV R4,A

MOV R3,#00H ;高位清零

SJMP OUT

FU:POP A

CPL A ;取绝对值

INC A

MOV R4,A

MOV R3,#11H ;显示负号

OUT: LCALL L ;显示缓存区设置

LCALL DELAY2 ；延时1s后显示

LCALL DISPLAY

LJMP KEY

MUL1:LCALL BUFFER ；显示两位乘数

MOV 43H,#99H LCALL DISPLAY ；显示乘号

MOV A,R3

MOV B,R4

MUL AB ;结果放入AB，A中是低8位，B中是高8位

MOV B,#0AH

DIV AB ;十进制转换

MOV R4,B ;结果个位放入R7

MOV R3,A ;结果的十位放入R6

LCALL L

LCALL DELAY2

LCALL DISPLAY ;延时1s后显示

LJMP KEY

DIV1:LCALL BUFFER ;显示除数和被除数

MOV 43H,#62H

LCALL DISPLAY ;显示除号

MOV A,R3

MOV B,R4

DIV AB ;A除以B

MOV R4,B ;余数放在R4中

MOV R3,A ;商放在R3中

MOV A,R4

MOVC A,@A+DPTR ;调用段选号

MOV 41H,A ;显示余数

MOV A,R3

MOVC A,@A+DPTR

MOV 43H,A ;显示商

MOV 42H,#00H

MOV 44H,#00H

LCALL DELAY2 ;延时1S后显示

LCALL DISPLAY

LJMP KEY

BUFFER: MOV 41H,#22H ;显示初始化，在做计算之前显示两个操作数，显示等号

MOV DPTR,#TABL

MOV A,R4

MOVC A,@A+DPTR

MOV 42H,A

MOV A,R3

MOVC A,@A+DPTR

MOV 44H,A

RET

DISPLAY:MOV R5,#04H ;共四位需要显示

MOV R0,#41H DISPLAY1:MOV A,@R0

MOV SBUF,A

DISPLAY2:JNB TI,DISPLAY2 ;是否传完了

CLR TI

INC R0

DJNZ R5,DISPLAY1

RET

L:MOV A,R4

MOVC A,@A+DPTR

MOV 41H,A ;R4对应的段码

MOV A,R3

MOVC A,@A+DPTR

MOV 42H,A ;R3对应的段码

MOV 43H,#00H

MOV 44H,#00H

RET

DELAY1: ;普通延时

MOV R1,#20H

DS1: MOV R2,#0FFH

DS2: DJNZ R2,DS2

DJNZ R1,DS1

RET

DELAY2: MOV R6,#14H ;定时1S

MOV TMOD,#01H

DS3:MOV TH0,#3CH

MOV TL0,#0B0H ;50ms

SETB TR0

LOOP:JNB TF0,LOOP

CLR TF0

CLR TR0

DJNZ R6,DS3 ;1s到，中断返回

RET

TABL:DB 0BBH 09H 0EAH 6BH ;段码表

DB 59H 73H 0F3H 0BH

DB 0FBH 7BH 00H 0DBH

DB 0F1H 0B2H 0E9H 0F2H

DB 0D2H 40H

实验结果及分析

按键1:8+2= 结果：10

按键2:8-2= 结果: 6

合集下载

按键显示电路实验报告(3篇)

按键显示电路实验报告(3篇)

第1篇

一、实验目的

1. 熟悉按键电路的基本原理和设计方法。

2. 掌握按键电路的搭建和调试方法。

3. 了解按键电路在实际应用中的重要性。

4. 提高动手实践能力和电路分析能力。

二、实验原理

按键显示电路是一种将按键输入转换为数字信号，并通过显示设备进行显示的电路。本实验主要涉及以下原理：

1. 按键原理：按键通过机械触点实现电路的通断，当按键被按下时，电路接通，产生一个低电平信号；当按键释放时，电路断开，产生一个高电平信号。

2. 译码电路：将按键输入的信号转换为相应的数字信号，以便后续处理。

3. 显示电路：将数字信号转换为可视化的信息，如LED灯、数码管等。

三、实验器材

1. 电路板

2. 按键

3. 电阻

4. LED灯

5. 数码管

6. 电源

7. 基本工具

四、实验步骤

1. 按键电路搭建

（1）根据电路原理图，在电路板上焊接按键、电阻、LED灯等元器件。 （2）连接电源，确保电路板供电正常。

2. 译码电路搭建

（1）根据电路原理图，在电路板上焊接译码电路所需的元器件。

（2）连接译码电路与按键电路，确保信号传输正常。

3. 显示电路搭建

（1）根据电路原理图，在电路板上焊接显示电路所需的元器件。

（2）连接显示电路与译码电路，确保信号传输正常。

4. 电路调试

（1）检查电路连接是否正确，确保无短路、断路等问题。

（2）按下按键，观察LED灯或数码管显示是否正常。

（3）根据需要调整电路参数，如电阻阻值、电源电压等，以达到最佳显示效果。

五、实验结果与分析

1. 实验结果

通过实验，成功搭建了一个按键显示电路，按下按键后，LED灯或数码管能够正确显示数字信号。

2. 结果分析

（1）按键电路能够正常工作，实现电路通断。

（2）译码电路能够将按键输入转换为相应的数字信号。

（3）显示电路能够将数字信号转换为可视化的信息。

单片机汇编实验四：扫描键盘及LED显示实验

单片机汇编实验四：扫描键盘及LED显示实验

单片机汇编实验四： 扫描键盘及LED显示实验

实验要求

利用P0口与行列式键盘接口，编写键盘扫描程序，把按键输入的键码，显示在数码管上

//This is the fourth program of the homework

//The date:2013/3/1

The author：WQ

ORG 0000H

SJMP MAIN

MAIN:

MOV DPTR,#TABLE

MOV R1,#00H

SETB P2.6

MOV P0,#00H

CLR P2.6

SETB P2.7

MOV P0,#0H;

CLR P2.7

SCAN:

//检测第一行

MOV P3,#0FEH;

MOV A,P3

ANL A,#0F0H

XHPD0:

CJNE A,#0F0H,OK0

CALL JIEDIAN

SJMP NO1

OK0:

CALL DELAY

MOV A,P3

ANL A,#0F0H CJNE A,#0F0H,MM0

SJMP XHPD0

MM0:

CJNE A,#0E0H,MM1

MOV R1,#01H

CALL JIEDIAN

MM1:

CJNE A,#0D0H,MM2

MOV R1,#02H

CALL JIEDIAN

MM2:

CJNE A,#0B0H,MM3

MOV R1,#03H

CALL JIEDIAN

MM3:

CJNE A,#070H,XHPD0

MOV R1,#04H

CALL JIEDIAN

//检测第二行

NO1:

MOV P3,#0FDH; MOV A,P3

单片机c语言程序设计---矩阵式键盘实验报告

单片机c语言程序设计---矩阵式键盘实验报告

单片机c语言程序设计---矩阵式键盘实验报告

课程名称： 单片机c语言设计 实验类型： 设计型实验

实验项目名称： 矩阵式键盘实验

一、 实验目的和要求

1. 掌握矩阵式键盘结构

2. 掌握矩阵式键盘工作原理

3. 掌握矩阵式键盘的两种常用编程方法，即扫描法和反转法

二、 实验内容和原理

实验1.矩阵式键盘实验

功能：用数码管显示4*4矩阵式键盘的按键值，当K1按下后，数码管显示数字0，当K2按下后，显示为1，以此类推，当按下K16，显示F。

（1）硬件设计

电路原理图如下

仿真所需元器件

（2）proteus仿真

通过Keil编译后，利用protues软件进行仿真。在protues ISIS编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。启动仿真，观察仿真结果。

操作方完成矩阵式键盘实验。具体包括绘制仿真电路图、编写c源程序（反转法和扫描法）、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。完成思考题。

三、 实验方法与实验步骤

1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。启动仿真，观察仿真结果。

四、实验结果与分析 void Scan_line()//扫描行

{

Delay(10);//消抖

switch ( P1 )

{

case 0x0e: i=1;

break;

case 0x0d: i=2;

break;

case 0x0b: i=3;

break;

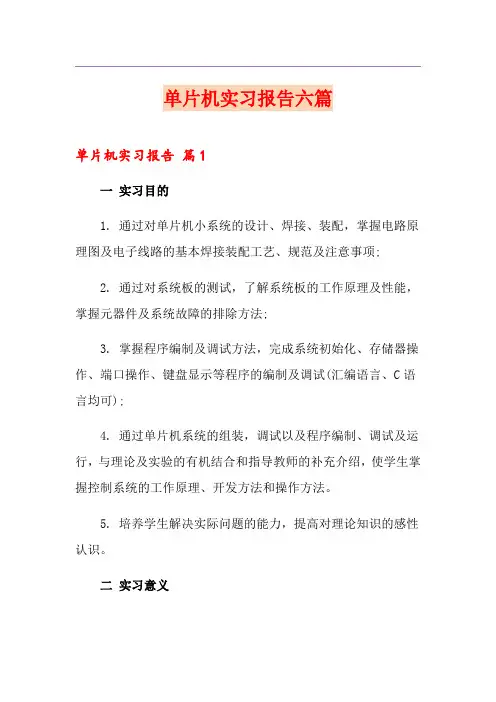

单片机实习报告六篇
