4X4键盘扫描程序，采用查表方式，适用于AVR单片机。
此处为4X4键盘软件部分，硬件部分设计请参照：4X4键盘扫描电路分析。
此程序对应的键盘电路为：键盘状态扫描函数/*键盘扫描函数读取当前键盘的状态有按键按下返回相应按键值无按键按下返回"0x00"*/unsigned char key_read(void){unsigned char i;DDRA = 0x00;/*获取列地址*/PORTA = 0x0F;DDRA = 0xF0;此处应加入几uS延时;i = PINA;DDRA = 0x00;/*获取行地址*/PORTA = 0xF0;DDRA = 0x0F;此处应加入几uS延时;i |= PINA;DDRA = 0x00;/*输出复位*/PORTA = 0xFF;switch (i) {/*将按键码转换成键值*/ case 0x00: return 0x00;case 0xEE: return '1';case 0xDE: return '2';case 0xBE: return '3';case 0x7E: return 'A';case 0xED: return '4';case 0xDD: return '5';case 0xBD: return '6';case 0x7D: return 'B';case 0xEB: return '7';case 0xDB: return '8';case 0xBB: return '9';case 0x7B: return 'C';case 0xE7: return '*';case 0xD7: return '0';case 0xB7: return '#';case 0x77: return 'D';default : return 0x00;}}键盘读取函数/*按键获取函数获取按键信号，其中包含有状态记录及按键去颤抖。
《单片机原理及应用》课程设计题目：4×4矩阵式键盘与单片机连接与编程专业：测控技术与仪器班级：机电082-1 姓名：学号：指导老师：组员：( 2011.7 .13)目录第1节引言 (2)1.1 4*4矩阵式键盘系统概述 (2)1.2 本设计任务和主要内容 (3)第2节系统主要硬件电路设计 (4)2.1 单片机控制系统原理 (4)2.2 单片机主机系统电路 (5)2.2.1 时钟电路 (8)2.2.2 复位电路 (8)2.2.3 矩阵式键盘电路 (8)2.3 译码显示电路 (9)第3节系统软件设计 (13)3.1 软件流程图 (13)3.2 系统程序设计 (14)第4节结束语 (17)参考文献 (18)第一节引言矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，即时在LED数码管上。
单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。
1.1 4*4矩阵式键盘识别显示系统概述矩阵式键盘模式以N个端口连接控制N*N个按键，实时在LED数码管上显示按键信息。
显示按键信息，既降低了成本，又提高了精确度，省下了很多的I/O端口为他用，相反，独立式按键虽编程简单，但占用I/O口资源较多，不适合在按键较多的场合应用。
并且在实际应用中经常要用到输入数字、字母、符号等操作功能，如电子密码锁、电话机键盘、计算器按键等，至少都需要12到16个按键，在这种情况下如果用独立式按键的话，显然太浪费I/O端口资源，为了解决这一问题，我们使用矩阵式键盘。
矩阵式键盘简介：矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。
在行线和列线的每个交叉点上设置一个按键。
这样键盘上按键的个数就为N*N个。
这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。
AVR单片机扫描4X4矩阵键盘并数码管显示程序/*programname : keyboard ; 功能描述: 扫描16 个按键(4X4),并把键值显示在数码管上(两位); 要点: 在扫描按键时运用了比较复杂的两个for()循环嵌套式扫描方案,大大减少了程序量,循环嵌套方案让我纠结了好久,键值有0~9,上,下,左,右,确认,清零; 体会: 又一个里程碑,泪奔啊...我似乎成了代码男神啊...;实验用时: 约等于14 小时(每天2 小时X7 天);完成时间: 2013-11-19 23:58:22*/#include #include#define uint8 unsigned char //宏定义8 位数据类型;#define uint16 unsigned int // 宏定义16 位数据类型;// 0 , 1 , 2 , 3 , 4 , 5 , 6 ,uint8 ak[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, // 7 , 8 , 9 , 上, 下左, 右; 0x07,0x7f,0x6f,0x62 ,0x54,0x21,0x0c};uint8 ge=8,shi=8 ,si=0;void bit(uint8 h) //数码管位选使能函数;{ PORTB|=0X02; //数码管位选置1(透明状态); if(h==0) {PORTB&=0XFD; //清零(锁存状态);}}void dat(uint8 u) //数码管数据使能函数;{ PORTB|=0X01; if(u==0) { PORTB&=0XFE; }}void buzz(uint8 k) //蜂鸣器函数;{ if(k==0) {PORTC&=~(0X80);} else PORTC|=0X80;}void delay(uint8 j) //1=1000 个计数周期;{ uint16 h=0; while(j--) {for(h=0;hvoid mega16() //初始化各个IO 口;{DDRA=0XFF; //PA 输出; DDRB=0XFF; //PB 输出; PORTA=0X00; //PA 输出全0; delay(1); //延时一下,1000 个计数周期; bit(0); //数码管共阴极全零;。
单片机及DSP课程设计报告专业：班级：姓名：学号：指导教师：时间：一、设计目的为了进一步巩固学习的理论知识，增强学生对所学知识的实际应用能力和运用所学的知识解决实际问题的能力，开始为期两周的课程设计。
通过设计使学生在巩固所学知识的基础之上具有初步的单片机系统设计与应用能力。
1、通过本设计，使学生综合运用《单片机技术原理与应用》、《DSP原理与应用》《C语言程序设计》以及《数字电路》、《模拟电路》等课程的内容，为以后从事电子产品设计、软件编程、系统控制等工作奠定一定的基础。
2、学会使用KEIL C和PROTEUS等软件，用C语言或汇编语言编写一个较完整的实用程序，并仿真运行，保证设计的正确性。
3、了解单片机接口应用开发的全过程：分析需求、设计原理图、选用元器件、布线、编程、调试、撰写报告等。
二、硬件电路方案设计1、4X4键盘设计4x4键盘工作原理：每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。
键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动。
两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。
2、数码管显示电路设计数码管显示原理：动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。
这样一来，就没有必要每一位数码管配一个锁存器，从而大大地简化了硬件电路。
选亮数码管采用动态扫描显示。
所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。
动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。
单片机c语言程序设计---矩阵式键盘实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称：矩阵式键盘实验一、实验目的和要求1.掌握矩阵式键盘结构2.掌握矩阵式键盘工作原理3.掌握矩阵式键盘的两种常用编程方法，即扫描法和反转法二、实验内容和原理实验1.矩阵式键盘实验功能：用数码管显示4*4矩阵式键盘的按键值，当K1按下后，数码管显示数字0，当K2按下后，显示为1，以此类推，当按下K16，显示F。
（1）硬件设计电路原理图如下仿真所需元器件（2）proteus仿真通过Keil编译后，利用protues软件进行仿真。
在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。
启动仿真，观察仿真结果。
操作方完成矩阵式键盘实验。
具体包括绘制仿真电路图、编写c源程序（反转法和扫描法）、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。
完成思考题。
三、实验方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。
2.在keil上进行编译后生成“xxx.hex”文件。
3.编译好的“xxx.hex”文件加入AT89C51。
启动仿真，观察仿真结果。
四、实验结果与分析void Scan_line()//扫描行{Delay(10);//消抖switch ( P1 ){case 0x0e: i=1;break;case 0x0d: i=2;break;case 0x0b: i=3;break;case 0x07: i=4;break;default: i=0;//未按下break;}}void Scan_list()//扫描列{Delay(10);//消抖switch ( P1 ){case 0x70: j=1;break;case 0xb0: j=2;break;case 0xd0: j=3;break;case 0xe0: j=4;break;default: j=0;//未按下break;}}void Show_Key(){if( i != 0 && j != 0 ) P0=table[ ( i - 1 ) * 4 + j - 1 ];else P0=0xff;}五、讨论和心得。
课程设计报告书设计名称：单片机原理与应用题目：数码管显示4X4矩阵键盘按键号专业：计算机科学与技术日期：2012 年6月 11日一．设计目的：1) 了解单片机系统实现LED动态显示的原理及方法；2) 较为详细了解8051芯片的性能；3) 能够了解到单片机系统的基本原理，了解单片机控制原理；4) 掌握AT89C51程序控制方法；5) 掌握AT89C51 C语言中的设计和学会分析程序，进而能够根据自己的需要编写代码；6) 掌握4X4矩阵式键盘程序识别原理；7) 掌握4X4矩阵式键盘的设计方法；8) 学习键盘的扫描方式和应用程序设计；9) 培养根据课题需要选学参考书籍、查阅手册和文献资料的能力；10) 能够按课程设计的要求编写课程设计报告，能够正确反映设计和实验成果。
二．设计要求与主要内容：设计要求：单片机的P1口P1.0～P1.7连接4X4矩阵键盘，P0口控制一只P0口控制一只数码管，当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。
例如，1号键按下时，数码管显示“1”，二号按下的时候，数码管显示“2”，14号键按下时，数码管显示“E”等等。
主要内容：1)4×4矩阵键盘程序识别原理。
2)每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线都连接到AT89C51中，通过按键K0～K16，来在数码管显示不同的值。
实验步骤：1) 启动keiuvision3 2)新建工程命名为单片机的C语言设计与应用3)新建文件并另存为C51c.c 4)在SourceGroop1导入文件 5)编写代码，并生成C语言设计与应用.hex文件。
6)在Proteus中设计电路图7) 将keil与Proteus联机调试,记下实验记录，得出实验结果。
三．设计程序原理：（包含仿真图和流程图）1）主程序流程图2）程序流程图 若无按键按下若无按键按下若无按键按下若无按键按下结束，返回3）仿真图四．程序代码#include<reg51.h>#define uchar unsigned char#define uint unsigned int//段码ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90, 0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00};sbit BEEP=P3^7;//上次按键和当前按键的序号，该矩阵中序号范围 0~15，16 表示无按键uchar Pre_KeyNo=16,KeyNo=16;//延时void DelayMS(uint x){ uchar i;while(x--) for(i=0;i<120;i++);}//矩阵键盘扫描void Keys_Scan(){ uchar Tmp;P1=0x0f; //高 4 位置 0，放入 4 行DelayMS(1);Tmp=P1^0x0f; //按键后 0f 变成 0000XXXX，X 中一个为 0，3 个仍为1，通过异或把3个1变为 0，唯一的0变为1switch(Tmp) //判断按键发生于 0~3 列的哪一列{ case 1: KeyNo=0;break;case 2: KeyNo=1;break;case 4: KeyNo=2;break;case 8: KeyNo=3;break;default:KeyNo=16; //无键按下}P1=0xf0; //低 4 位置 0，放入 4 列DelayMS(1);Tmp=P1>>4^0x0f; //按键后 f0 变成 XXXX0000，X 中有 1 个为 0，三个仍为 1；高4位转移到低 4 位并异或得到改变的值switch(Tmp) //对 0~3 行分别附加起始值 0，4，8，12{case 1: KeyNo+=0;break;case 2: KeyNo+=4;break;case 4: KeyNo+=8;break;case 8: KeyNo+=12;}}//蜂鸣器void Beep(){uchar i;for(i=0;i<100;i++){ DelayMS(1);BEEP=~BEEP;}BEEP=0; }//主程序void main(){ P0=0x00;BEEP=0;while(1){ P1=0xf0;if(P1!=0xf0) Keys_Scan(); //获取键序号if(Pre_KeyNo!=KeyNo){ P0=~ DSY_CODE[KeyNo];Beep();Pre_KeyNo=KeyNo;}DelayMS(100);} }五．实验结果：当按键按下k0，显示管显示0，当按键按下k1时显示1，显示管可以显示1,2,3,4,5,6,7,8,9，A,B,C,D,F.六．实验体会：这次的实验提高了我的设计能力与对电路的分析能力。
1、设计原理(1)如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0-P3.3各管脚作输入线，以单片机的P3.4-P3.7各管脚作输出线，在数码管上显示每个按键“0-F”的序号。
(2)键盘中对应按键的序号排列如图14.1所示。
2、参考电路图14.2 4×4矩阵式键盘识别电路原理图3、电路硬件说明(1)在“单片机系统”区域中，把单片机的P3.0-P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1-M4，N1-N4端口上。
(2)在“单片机系统”区域中，把单片机的P0.0-P0.7端口连接到“静态数码显示模块”区域中的任何一个a-h端口上;要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h。
4、程序设计内容(1)4×4矩阵键盘识别处理。
(2)每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
键盘的一端(列线)通过电阻接VCC，而接地是通过程序输出数字“0”实现的。
键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么?还要消除按键在闭合或断开时的抖动。
两个并行口中，一个输出扫描码，使按键逐行动态接地;另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。
5、程序流程图(如图14.3所示)6、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUALCALL PANDUANLCALL XIANSHILJMP START;;;;;;;;;;初始化程序;;;;;;;;;;CHUSHIHUA: MOV COUNT,#00HRET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;;PANDUAN: MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHJZ SW1LCALL DELAY10MS JZ SW1MOV A,P3ANL A,#0FHCJNE A,#0EH,K1 MOV COUNT,#0 LJMP DKK1: CJNE A,#0DH,K2 MOV COUNT,#4 LJMP DKK2: CJNE A,#0BH,K3 MOV COUNT,#8 LJMP DKK3: CJNE A,#07H,K4 MOV COUNT,#12K4: NOPLJMP DKSW1: MOV P3,#0FFH CLR P3.5MOV A,P3ANL A,#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A,P3ANL A,#0FHCJNE A,#0EH,K5 MOV COUNT,#1 LJMP DKK5: CJNE A,#0DH,K6 MOV COUNT,#5 LJMP DKK6: CJNE A,#0BH,K7 MOV COUNT,#9 LJMP DKK7: CJNE A,#07H,K8 MOV COUNT,#13K8: NOPLJMP DKSW2: MOV P3,#0FFH CLR P3.6MOV A,P3ANL A,#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A,P3ANL A,#0FHCJNE A,#0EH,K9 MOV COUNT,#2 LJMP DKK9: CJNE A,#0DH,KA MOV COUNT,#6 LJMP DKKA: CJNE A,#0BH,KB MOV COUNT,#10 LJMP DKKB: CJNE A,#07H,KC MOV COUNT,#14 KC: NOPLJMP DKSW3: MOV P3,#0FFH CLR P3.7MOV A,P3ANL A,#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A,P3ANL A,#0FHCJNE A,#0EH,KDMOV COUNT,#3LJMP DKKD: CJNE A,#0DH,KE MOV COUNT,#7LJMP DKKE: CJNE A,#0BH,KF MOV COUNT,#11 LJMP DKKF: CJNE A,#07H,KG MOV COUNT,#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A,COUNTMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYSK: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ SKRET;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5,#20LOOP: LCALL DELAY10MSDJNZ R5,LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H;;;;;;;;;;结束标志;;;;;;;;;;END7、C语言源程序#includeunsigned char code table[]={0x3f,0x66,0x7f,0x39,0x06,0x6d,0x6f,0x5e,0x5b,0x7d,0x77,0x79,0x4f,0x07,0x7c,0x71};void main(void){ unsigned char i,j,k,key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有,显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;case 0x0d:key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下//i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--) for(k=200;k>0;k--); i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}8、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。
44键盘扫描实验实验目的1、学习HDL程序的基本设计技巧；2、掌握矩阵键盘的扫描原理和使用方法。
Verilog程序:module hex_keypad(Col,Code,show,show1,count,scan,clock,Row); output[3:0] Code,Col,count; //定义列信号Col、行列信号共同决定的输出代码Code、以及计数变量count output[7:0] show,show1; //定义七段显示变量show、show1 input[3:0] Row; //定义输入行信号Rowinput scan; //定义数码管选择信号scaninput clock; //定义时钟信号clockreg[3:0] Col,Code,count; //将输出信号定义为reg型reg[7:0] show,show1;reg[1:0] cn; //定义reg型变量cn,用于计数reg reset,count_up,count_down; //定义变量reset用于计数清零,count_up开始加计数,count_down开始减计数reg[15:0] times1,times2; //定义变量times1、times2用于决定开始计数的时间assign scan=1'b1; //将数码管选择信号赋值为1always@(posedge clock) //产生列信号if(cn==4)cn<=0; elsecn<=cn+1;always@(cn)case(cn)2'b00:Col=4'b1110;2'b01:Col=4'b1101;2'b10:Col=4'b1011;2'b11:Col=4'b0111;endcasealways@(posedge clock) //行列信号共同决定输出代码Code case({Row,Col})8'b1110_1110:Code=4'h0;8'b1110_1101:Code=4'h1;8'b1110_1011:Code=4'h2;8'b1110_0111:Code=4'h3;8'b1101_1110:Code=4'h4;8'b1101_1101:Code=4'h5;8'b1101_1011:Code=4'h6;8'b1101_0111:Code=4'h7;8'b1011_1110:Code=4'h8;8'b1011_1101:Code=4'h9;8'b1011_1011:Code=4'hA;8'b1011_0111:Code=4'hB;8'b0111_1110:Code=4'hC;8'b0111_1101:Code=4'hD;8'b0111_1011:Code=4'hE;8'b0111_0111:Code=4'hF;endcasealways@(posedge clock) //由输出Code决定数码管的显示,七段用十六进制数表示case(Code[3:0])4'h0:show=8'hFC;4'h1:show=8'h60;4'h2:show=8'hDA;4'h3:show=8'hF2;4'h4:show=8'h66;4'h5:show=8'hB6;4'h6:show=8'h3E;4'h7:show=8'hE0;4'h8:show=8'hFE;4'h9:show=8'hE6;4'hA:show=8'hEE;4'hB:show=8'hCE;4'hC:show=8'h9C;4'hD:show=8'h7A;4'hE:show=8'h9E;4'hF:show=8'h8E;endcasealways@(posedge clock) //加减计数case(Code)4'h0:begin reset=1;count_up=0;count_down=0;end //按0键时清零4'hE:begin count_up=1;count_down=0;end //按E键加计数4'hF:begin count_down=1;count_up=0;end //按F键减计数default: begin count_down=0;count_up=0;reset=0; end //按其它键不计数endcasealways@(posedge clock)if(times1==1000) times1<=101; else if (count_up) times1<=times1+1;always@(posedge clock)if(times2==1000) times2<=101; else if (count_down) times2<=times2+1; always@(posedge clock)if(reset)count<=4'h0; elseif (times1>100&&Code==4'hE) //加计数begincount<=count+4'b1;if (count==4'h9) count<=4'h0;endelseif (times2>100&&Code==4'hF) //减计数begincount<=count-4'b1;if (count==4'h0) count<=4'h9;endalways@(posedge clock) //计数显示case(count[3:0])4'h0:show1=8'hFC;4'h1:show1=8'h60;4'h2:show1=8'hDA;4'h3:show1=8'hF2;4'h4:show1=8'h66;4'h5:show1=8'hB6;4'h6:show1=8'h3E;4'h7:show1=8'hE0;4'h8:show1=8'hFE;4'h9:show1=8'hE6;endcaseendmodule仿真波形：Col、Row、Code、show、show[17..10]为十六进制显示，times1、times2、count为十进制显示当Code为F(即按F键)时，show显示8E即F，表明此时按下的是F 键。

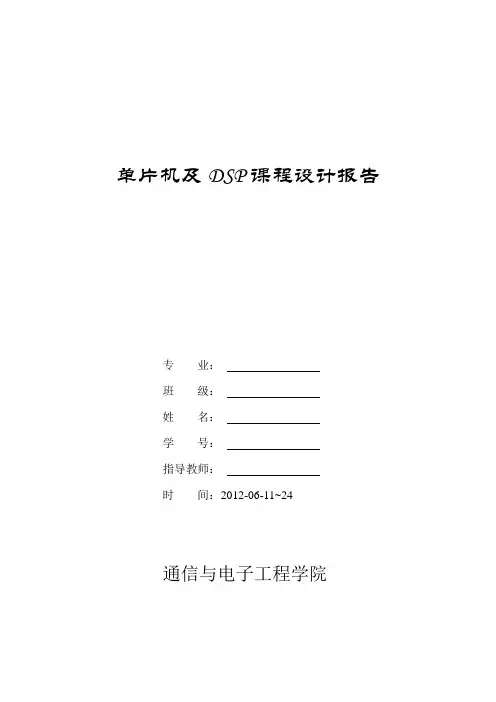

单片机及DSP课程设计报告专业：班级：姓名：学号：指导教师：时间：2012-06-11~24通信与电子工程学院一、单片机课程设计目的及内容通过本次课程设计进一步加强对所学单片机理论知识的运用，在设计过程中也对数字电路、模拟电路等课程的理论知识进行了复习。
此次课程设计可以使我们初步了解单片机系统设计的基本流程，即分析需求、设计原理图、选用元器件、布线、编程，最后进行调试。
另外在设计过程中通过对keil及PROTEUS等软件的使用，巩固了使用C语言进行编程的能力，以及对程序与单片机硬件系统的整合能力，使程序能够发挥其应有的控制作用。
总之，本次课程设计为我们提供了一次动手实践能力，使我们对系统开发有了大体了解，为将来工作增添了经验。
在本次课程设计中我选择了设计并实现4x4键盘接口，并在两位数码管上显示键盘所在行与列的题目。
使用4X4键盘与单片机I/O口进行连接，通过键盘扫描程序，识别是哪个键按下，并将其编码送入单片机，最终通过数码管进行显示。
二、硬件电路方案设计1、4X4键盘设计4x4键盘工作原理：每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。
键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动。
两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。
2、数码管显示电路设计数码管显示原理：动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。
这样一来，就没有必要每一位数码管配一个锁存器，从而大大地简化了硬件电路。
选亮数码管采用动态扫描显示。
所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。
