黄铜耐脱锌腐蚀性能的测定
1. 使用范围
本标准规定了黄铜材料耐脱锌腐蚀性能的测定方法
本标准适用于控制或研究目的，未规定适用范围。
2. 原理
将试样浸没在二氯化铜溶液中，经处理后，用金相显微镜检验。
3. 试剂及材料
只能用分析纯的二氯化铜（CuCL2 ·2H2O）和蒸馏水
3.1氯化铜溶液（10g/L）:将12.7g氯化铜（CuCL2·2H2O）溶于蒸馏水或去离子水中，并稀释至1000 ml（用时现配）。
3.2 用酚醛树脂或其他具有类似性质的非导体材料镶嵌试样。
3.3 乙醇，用于清洗试样
4. 装置（见图表1）
4.1 玻璃烧杯、合适的塑料薄膜和线（用于密封玻璃烧杯口）。
4.2 恒温控制的水浴槽或油浴槽，控制温度为75±5℃。
4.3 带刻度的金相显微镜（或电脑型的金相显微镜）。
5. 试样
5.1 通过取样，材料的性质应不受影响。如轻轻切割或研磨。
5.2 每次提供试验的试样件不得少于两个。
对冲压件或铸件，至少从最薄的截面和最厚的截面各取一个试

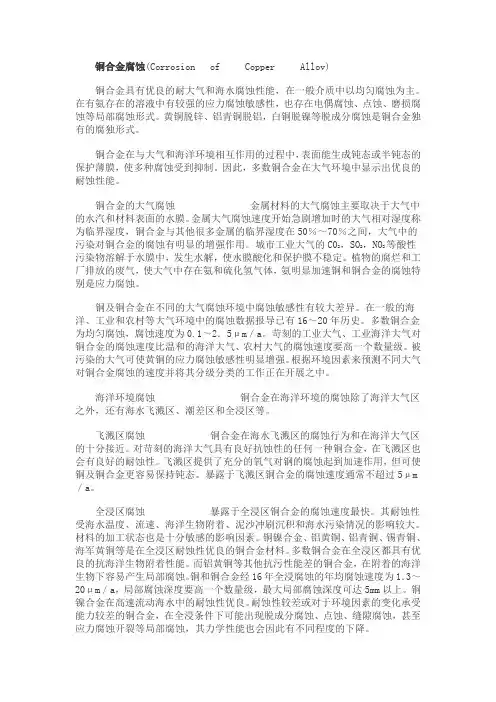

铜合金腐蚀(Corrosion of Copper Allov)
铜合金具有优良的耐大气和海水腐蚀性能，在一般介质中以均匀腐蚀为主。在有氨存在的溶液中有较强的应力腐蚀敏感性，也存在电偶腐蚀、点蚀、磨损腐蚀等局部腐蚀形式。黄铜脱锌、铝青铜脱铝，白铜脱镍等脱成分腐蚀是铜合金独有的腐独形式。
铜合金在与大气和海洋环境相互作用的过程中，表面能生成钝态或半钝态的保护薄膜，使多种腐蚀受到抑制。因此，多数铜合金在大气环境中显示出优良的耐蚀性能。
铜合金的大气腐蚀 金属材料的大气腐蚀主要取决于大气中的水汽和材料表面的水膜。金属大气腐蚀速度开始急剧增加时的大气相对湿度称为临界湿度，铜合金与其他很多金属的临界湿度在50％～70％之间，大气中的污染对铜合金的腐蚀有明显的增强作用。城市工业大气的C02，SO2，NO2等酸性污染物溶解于水膜中，发生水解，使水膜酸化和保护膜不稳定。植物的腐烂和工厂排放的废气，使大气中存在氨和硫化氢气体，氨明显加速铜和铜合金的腐蚀特别是应力腐蚀。
铜及铜合金在不同的大气腐蚀环境中腐蚀敏感性有较大差异。在一般的海洋、工业和农村等大气环境中的腐蚀数据报导已有16～20年历史。多数铜合金为均匀腐蚀，腐蚀速度为0.1～2．5μm／a。苛刻的工业大气、工业海洋大气对铜合金的腐蚀速度比温和的海洋大气、农村大气的腐蚀速度要高一个数量级。被污染的大气可使黄铜的应力腐蚀敏感性明显增强。根据环境因素来预测不同大气对铜合金腐蚀的速度并将其分级分类的工作正在开展之中。
海洋环境腐蚀 铜合金在海洋环境的腐蚀除了海洋大气区之外，还有海水飞溅区、潮差区和全浸区等。
飞溅区腐蚀 铜合金在海水飞溅区的腐蚀行为和在海洋大气区的十分接近。对苛刻的海洋大气具有良好抗蚀性的任何一种铜合金，在飞溅区也会有良好的耐蚀性。飞溅区提供了充分的氧气对钢的腐蚀起到加速作用，但可使铜及铜合金更容易保持钝态。暴露于飞溅区铜合金的腐蚀速度通常不超过5μm／a。
腐蚀标准(corrosion standards)
返回
编号 中文名称 英文名称
GB 5370-85 防污漆样板浅海浸泡试验方法 Method for testing
antifouling panels in shallow
submergence
GB/T 18590-2001 金属和合金的腐蚀点蚀评定方法 Corrosion of metals and
alloys--Evaluation of pitting
corrosion
GB/T 1554-1995 硅晶体完整性化学择优腐蚀检验方法 Test method for
crystallographic perfection
of silicon by preferential
etch techniques
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 Corrosion tests in artificial
atmospheres--Salt spray tests
GB/T 10119-1988 黄铜耐脱锌腐蚀性能的测定 Copper-zinc
alloys--Determination of
dezincification corrosion
resistance
DL/T 5358-2006 水电水利工程金属结构设备防腐蚀技术规程 Technical code for
anticorrosion of metal
structures in hydroelectric
and hydraulic engineering
DL/T 693-1999 烟囱混凝土耐酸防腐蚀涂料 ()
GB 17915-1999 腐蚀性商品储藏养护技术条件 Specifications for storage
and preservationof corrosive
goods
GB 19521.6-2004 腐蚀性危险货物危险特性检验安全规范 Safety code for inspection of

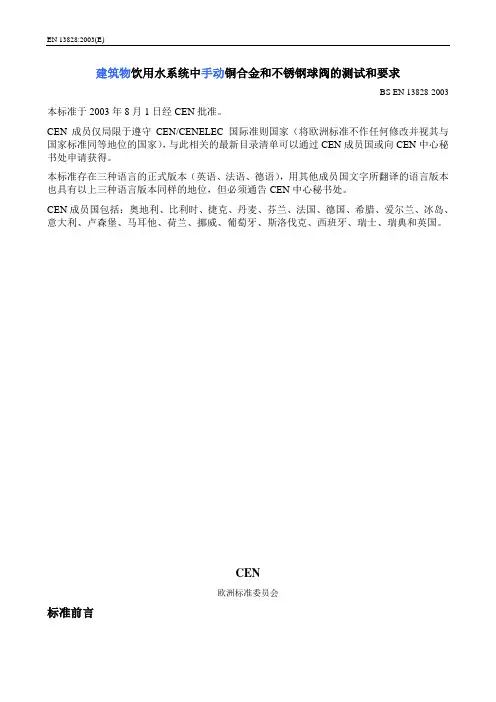

EN 13828:2003(E)
建筑物饮用水系统中手动铜合金和不锈钢球阀的测试和要求
BS EN 13828-2003
本标准于2003年8月1日经CEN批准。
CEN成员仅局限于遵守CEN/CENELEC 国际准则国家（将欧洲标准不作任何修改并视其与国家标准同等地位的国家），与此相关的最新目录清单可以通过CEN成员国或向CEN中心秘书处申请获得。
本标准存在三种语言的正式版本（英语、法语、德语），用其他成员国文字所翻译的语言版本也具有以上三种语言版本同样的地位，但必须通告CEN中心秘书处。
CEN成员国包括：奥地利、比利时、捷克、丹麦、芬兰、法国、德国、希腊、爱尔兰、冰岛、意大利、卢森堡、马耳他、荷兰、挪威、葡萄牙、斯洛伐克、西班牙、瑞士、瑞典和英国。
CEN
欧洲标准委员会
标准前言 EN 13828:2003(E)
本标准为EN 13828-2003的正式英文版。
英国受B/504（供水）技术委员会B/504/7（控制和安全装置）分委会的委托参与了本标准的修订。其具体职责如下：
1、协助质疑者对标准的理解；
2、向欧洲标准委员会就标准的解释提出疑问和更改建议等，并保持UK被通知的权利；
3、监视相关国际和欧洲标准在英国的发展和推行。
CEN的各附属委员名单可以通过CEN秘书处查询。
交叉参考
在这个文件中参阅国际或欧洲出版物的英国标准可以通过BSI标准目录下的国际标准对应检索或者BSI电子目录检索中的搜索工具进行查询。
本英国标准并未声称要包含所有合同的必要，用户需对本标准的正确应用负责。
对于本标准的符合并不等同于对法律义务的免除。
目录
介绍 ……………………………………………………………………………4 EN 13828:2003(E)
1 范围 …………………………………………………………………5
2 参考标准 ……………………………………………………………5
黄铜中铜锌含量测定
值得拥有
黄铜中铜、锌含量的测定(络合滴定法)
一、原理
试样以硝酸(或 HCl+H2O2 )溶解。用 1:1NH3?H2O 调至
pH8~9，沉淀分离Fe3+、Al3+、
Mn2+、Pb2+、Sn4+、Cr3+、Bi3+等干扰离于，Cu2+、Zn2+、则以络氨离子形式存在于溶液中，
过滤。将一等份滤液调至微酸性，用 Na2S2O3(或硫脲)掩蔽
Cu2+，在 pH5.5 HAc-NaAc 的缓
冲溶液中，XO 作指示剂，用标准 EDTA 直接络合滴定
Cu2+、Zn2+．而在另一等份滤液中，于
pH5.5．加热至 70~800C，加入 10mL 乙醇， 以 PAN 为指示剂用标准 EDTA 直接滴定Cu2+、
Zn2+合量．差减得 Cu2+。Zn2+也可采用 KCN 掩蔽，甲醛解蔽法，但 KCN 剧毒。
二、试剂
1、 HNO3; 4 mo1/L。
2、 Na2S2O3 (或硫脲); 10％水溶液。
3、 HAc-NaAc 缓冲溶液; 100 克结晶 NaAc 溶于 500mL 水中，加 7mL 冰醋酸，pH≈55。
4、 HCI; 2mol/L
5、 二甲酚橙(XO); 0.2％水溶液。
6、 PAN; 0.1%甲醇溶液。
7、 EDTA 标准溶液; 0.02mol/L，用高纯 Zn 片标定。(要求学生写出具体标定步骤)
8、 乙醇，95％，AR 或 CP。
9、 过硫酸铵 (或 H2O2)。
三、分析步骤
准确称取 0.3g 黄铜试样于 150mL 烧杯中，加 10mL
4mol/L HNO3，加热溶解．加
值得拥有
0.5g(NH4)2S2O8，摇匀。小心分次加入
10mLNH3?H2O(1+1)，再多加 15mL 浓氨水．加热微
