电流传感器使用注意事项

ma级别电流采集

MA级别电流采集是一种电流测量技术，通常用于检测微弱电流信号。MA级别指的是毫安级别，即电流的量级在毫安（mA）范围内。

进行MA级别电流采集需要使用适当的电流传感器或电流变送器来将电流信号转换为可读取的电压或数字信号。常见的电流传感器包括霍尔效应传感器、磁电阻传感器和电阻式传感器等。

在进行MA级别电流采集时，需要注意以下几个方面：

1. 选择合适的电流传感器：根据具体需求选择合适的电流传感器，考虑电流范围、精度要求和环境条件等因素。

2. 连接和校准：正确连接电流传感器和测量设备，确保信号传输的可靠性。同时，进行校准以提高测量精度。

3. 抗干扰措施：由于MA级别电流较小，容易受到外界干扰影响，因此需要采取相应的抗干扰措施，如屏蔽、滤波等。

4. 安全注意事项：在进行电流采集时，要遵守相关的安全操作规程，确保人身和设备的安全。

总之，MA级别电流采集是一种精细的电流测量技术，需要选择合适的传感器、进行正确的连接和校准，并采取抗干扰措施，以确保准确和可靠的测量结果。

北京凌坤电气有限公司

北京市丰台区马家堡东路106号自然新天地大厦601室

第1 / 4页

变频器维修中霍尔传感器的使用技巧

霍尔传感器，是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，并且半导体的霍尔效应比金属强得多。利用这现象制成的各种霍尔元件，被广泛应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔传感器的优势

1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。副边电流可以准确地反应原边电流的波形。而普通互感器一般只适用于测量50Hz正弦波。

2、霍尔传感器的原边电路与副边电路之间完全电绝缘，绝缘电压一般为2KV至12KV，特殊要求可达20KV至50KV。

3、霍尔传感器精度高：在工作温度区内精度优于1%，该精度适合于任何波形的测量。而普通互感器一般精度为3%至5%，且只适合50Hz正弦波形。

4、霍尔传感器线性度好，优于0.1% 。

5、霍尔传感器动态性能好：响应时间小于１μs，跟踪速度di/dt高于50A/μs 。

6、霍尔传感器模块这种优异的动态性能为提高现代控制系统的性能提供了关键的基础。与此相比普通的互感器响应时间为10-12ms，它已不能适应工作控制系统发展的需要。

7、霍尔传感器工作频带宽：在0-100kHz频率范围内精度为１％，在０－５kHz频率范围内精度为0.5%。

8、霍尔传感器的测量范围大：霍尔传感器模块为系统产品，电流测量可达50KA，电压测量可达6400V。 北京凌坤电气有限公司

学必求其心得，业必贵于专精

实验十一 传感器的简单使用

考纲解读1。知道什么是传感器，知道光敏电阻和热敏电阻的作用。2。能够通过实验探究光敏电阻和热敏电阻的特性。3.了解常见的各种传感器的工作原理、元件特性及设计方案．

基本实验要求Ⅰ

研究热敏电阻的特性

1．实验原理

闭合电路欧姆定律，用欧姆表进行测量和观察．

2．实验器材

半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水．

3．实验步骤

（1)按实验原理图甲连接好电路,将热敏电阻绝缘处理；

(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数;

(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中,记下温度计学必求其心得，业必贵于专精

的示数和多用电表测量的热敏电阻的阻值；

(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值,并记录．

4．数据处理

在图1坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．

图1

5．实验结论

热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．

6．注意事项

实验时,加热水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．

基本实验要求Ⅱ

研究光敏电阻的光敏特性

1．实验原理

闭合电路欧姆定律，用欧姆表进行测量和观察．

2．实验器材

光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源．

3．实验步骤 学必求其心得，业必贵于专精

（1)将光敏电阻、多用电表、灯泡、滑动变阻器如实验原理图乙所示电路连接好，其中多用电表置于“×100"挡;

(2）先测出在室内自然光的照射下光敏电阻的阻值，并记录数据;

（3）打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示电阻阻值的情况,并记录．

(4)用手掌(或黑纸）遮光时，观察多用电表表盘指针显示电阻阻值的情况，并记录．

4．数据处理

根据记录数据分析光敏电阻的特性．

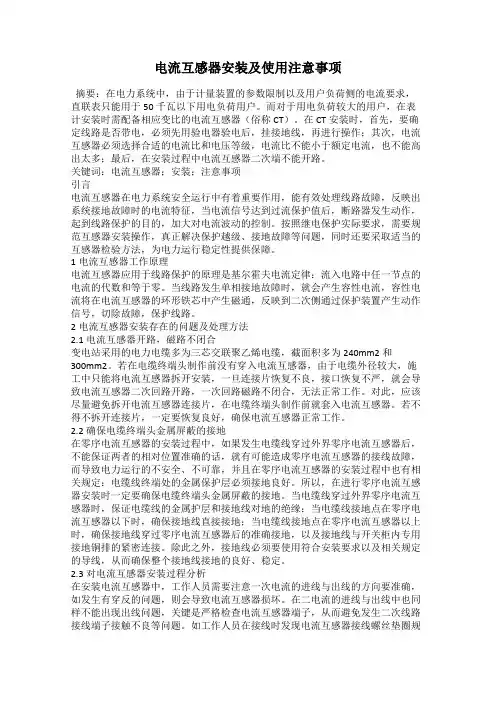

电流互感器安装及使用注意事项

摘要：在电力系统中，由于计量装置的参数限制以及用户负荷侧的电流要求，直联表只能用于50千瓦以下用电负荷用户。而对于用电负荷较大的用户，在表计安装时需配备相应变比的电流互感器（俗称CT）。在CT安装时，首先，要确定线路是否带电，必须先用验电器验电后，挂接地线，再进行操作；其次，电流互感器必须选择合适的电流比和电压等级，电流比不能小于额定电流，也不能高出太多；最后，在安装过程中电流互感器二次端不能开路。

关键词：电流互感器；安装；注意事项

引言

电流互感器在电力系统安全运行中有着重要作用，能有效处理线路故障，反映出系统接地故障时的电流特征，当电流信号达到过流保护值后，断路器发生动作，起到线路保护的目的，加大对电流波动的控制。按照继电保护实际要求，需要规范互感器安装操作，真正解决保护越级、接地故障等问题，同时还要采取适当的互感器检验方法，为电力运行稳定性提供保障。

1电流互感器工作原理

电流互感器应用于线路保护的原理是基尔霍夫电流定律：流入电路中任一节点的电流的代数和等于零。当线路发生单相接地故障时，就会产生容性电流，容性电流将在电流互感器的环形铁芯中产生磁通，反映到二次侧通过保护装置产生动作信号，切除故障，保护线路。

2电流互感器安装存在的问题及处理方法

2.1电流互感器开路，磁路不闭合

变电站采用的电力电缆多为三芯交联聚乙烯电缆，截面积多为240mm2和300mm2。若在电缆终端头制作前没有穿入电流互感器，由于电缆外径较大，施工中只能将电流互感器拆开安装，一旦连接片恢复不良，接口恢复不严，就会导致电流互感器二次回路开路，一次回路磁路不闭合，无法正常工作。对此，应该尽量避免拆开电流互感器连接片，在电缆终端头制作前就套入电流互感器。若不得不拆开连接片，一定要恢复良好，确保电流互感器正常工作。

2.2确保电缆终端头金属屏蔽的接地
