霍尔电流电压传感器原理图及工作原理

霍尔电流传感器的工作原理
霍尔电流传感器的工作原理是基于霍尔效应，可以实现对电流信
号的非接触测量。

霍尔效应是指在磁场作用下，电荷载流子的漂移会
受到侧向力的影响，从而导致垂直于电流和磁场方向的电势差的产生。

因此，当通过一个导体的电流被垂直于该导体的磁场时，产生的电势
差与电流成正比，并被称为霍尔电势。

霍尔电流传感器通常由霍尔元件、电路板及外壳等部分组成。

霍
尔元件是实现电流信号测量的核心部件，它采用半导体材料制成，通
常为高灵敏度的硅、锗或砷化镓等材料。

当电流通过霍尔元件时，它
会产生横向磁场，霍尔元件内的霍尔电势随之产生，这样就可以测量
出电流信号的大小。

电路板的功能是放大和处理霍尔元件输出的信号，将其转换成标
准的电压或电流信号后输出。

外壳则是保护元件和电路板，使其不受
外界环境的干扰。

此外，霍尔电流传感器还可以进行零位校准和增益校准，以提高
测量的准确性和稳定性。

零位校准是指对传感器的零偏进行调整，使
其输出的信号在没有电流通过时为零。

增益校准则是通过对标准电流
进行测量，来确定传感器的灵敏度和放大倍数。

在实际应用中，霍尔电流传感器具有体积小、重量轻、响应快、
精度高等优点，广泛应用于电力、自动化控制、轨道交通等领域。

它
还可以与其他传感器结合使用，实现更为复杂的测量和控制功能，具有重要的指导意义。

霍尔传感器的工作原理一、霍尔元件的测量电路1、基本测量电路霍尔元件的基本测量电路如下图所示。

激励电流由电压源E供给，其大小由可变电阻来调节。

▲基本测量电路2、霍尔元件的输出电路在实际应用中，要根据不同的使用要求采用不同的连接电路方式。

如在直流激励电流情况下，上图基本测量电路为了获得较大的霍尔电压，可将几块霍尔元件的输出电压串联，如下图a所示。

在交流激励电流情况下，几块霍尔元件的输出可通过变压器接成下图b所示的形式，以增加霍尔电压或输出功率。

▲霍尔元件的输出电路a）直流激励b）交流激励二、霍尔元件补偿1、霍尔元件不等位电动势及其补偿不等位电动势是一个主要的零位误差。

由于在制作霍尔元件时，不可能保证将霍尔电极焊在同一等位面上，如下图所示。

▲不等位电动势示意图因此当控制电流I流过元件时，即使磁场强度B等于零，在霍尔电极上仍有电动势存在，该电动势就称为不等位电动势。

在分析不等上图不等位电动势示意图位电动势时，把霍尔元件等效为一个电桥，如下图所示。

▲霍尔元件的等效电路电桥臂的四个电阻分别为r1、r2、r3、r4。

当两个霍尔电极在同一等位面上时，r1=r2=r3=r4，电桥平衡，这时输出电压U o等于零。

当霍尔电极不在同一等位面上时，因r3增大，r4减小，则电桥失去平衡，因此输出电压U o就不等于零。

恢复电桥平衡的办法是减小r2、r3。

在制造过程中如确知霍尔电极偏离等位面的方向，就应采用机械修磨或用化学腐蚀元件的方法来减小不等位电动势。

不等位电动势与霍尔电动势具有相同的数量级，有时甚至超过霍尔电动势，而实用中要消除不等位电动势是极其困难的，因而必须采用补偿的方法。

分析不等位电动势时，可以把霍尔元件等效为一个电桥，用分析电桥平衡来补偿不等位电动势。

几种补偿线路如下图所示。

图a、图b所示为常见的补偿电路，图b、图c相当于在等效电桥的两个桥臂上同时并联电阻，图d用于交流供电的情况。

▲不等位电动势的几种补偿线路2、霍尔元件温度补偿霍尔元件是采用半导体材料制成的，因此它们的许多参数都具有较大的温度系数。

霍尔电流传感器工作原理霍尔电流传感器是一种常见的电流传感器，可通过测量磁场的变化来确定电流值。

这种传感器常用于电力系统、电动机控制以及控制电流的机器和设备中。

在这篇文档中，我们将介绍霍尔电流传感器的工作原理，并深入分析该技术如何实现电流的测量。

1. 霍尔效应霍尔效应是一种电学现象，描述了在导体内通过的电流所产生的磁场如何影响电流。

当电流通过一条导体时，会在导体周围产生一个磁场。

如果我们让这个磁场与另一个导体相交，它就会激发出一种电势差（电压），这种效应被称为霍尔效应。

2. 霍尔电流传感器的构成霍尔电流传感器由以下三个部分组成：（1）感应电路为了实现被测电流的测量，必须将待测电流通过导体的磁场转换成电压信号。

感应电路是这个过程的核心组件，由一块带有金属接点的半导体芯片制成。

（2）磁场引导装置磁场引导装置负责调整被测电流引起的磁场。

通常使用一组绕制成环形或方形的导线来实现磁场的引导。

（3）电路处理器电路处理器读取感应电路输出的电压信号，并将它们转换成与测得的电流值成比例的数字信号。

3. 测量过程当待测电流通过磁场引导装置时，它就会激发半导体芯片内的霍尔效应。

这个效应会产生一个电场，使电子凝聚在芯片内的一个边缘位置。

由于电子的凝聚，电子自旋方向则被改变。

这种改变则引起了一种电势差，被测电流通过的方向和电压的极性有关。

这个电压被测量，并转化为与被测电流成比例的输出信号。

4. 优点和应用霍尔电流传感器有很多优点。

它们具有广泛的使用范围，可用于控制电机、电动工具、计算机外围设备和电源管理等领域。

此外，霍尔电流传感器与其他测量技术相比，具有精度高、抗干扰能力强、体积小和价格低等优点。

总之，霍尔电流传感器是一种重要的电流测量技术。

它可帮助工程师优化电路设计和电力系统控制。

随着电子科技的不断发展，我们相信，这一技术将在未来的许多应用领域中发挥重要作用。

霍尔电流传感器工作原理霍尔效应是指当电流通过导体时，该导体周围的磁场会对载流子进行偏转，导致导体两侧电位差的产生。

根据霍尔效应的不同种类，霍尔电流传感器主要分为霍尔电压传感器和霍尔直流传感器。

1.霍尔电压传感器工作原理：霍尔电压传感器通过将电流引入一个薄片磁场传感器中，使磁场与电流方向垂直，从而利用霍尔效应测量电压信号。

其主要原理如下：-薄片磁场传感器：薄片磁场传感器由霍尔元件和辅助电路组成，霍尔元件是一块由半导体材料制成的薄片，可以感知磁场的方向和大小，并生成与之成比例的电压信号。

辅助电路通过增益放大和滤波等处理，将霍尔元件输出的微弱电压信号放大并转换为标准电压信号。

-磁场感知：当电流通过传感器的导电体时，导电体周围会形成一个磁场。

而薄片磁场传感器与导电体平行放置，磁场与传感器的方向垂直，导致载流子在磁场的作用下受到力的偏转。

-霍尔效应：当载流子受到偏转后，沿着传感器的宽度方向上，会形成一个电势差，即霍尔电势差。

这个电势差正比于载流子受力的大小和方向，并与电流成正比。

-电压信号输出：辅助电路会将霍尔电势差信号放大并滤波，最终转换为一个与电流成比例的电压信号输出。

2.霍尔直流传感器工作原理：霍尔直流传感器是通过利用霍尔元件感知电流的大小和方向，产生与之成比例的电压信号的。

其主要原理如下：-霍尔元件：霍尔直流传感器使用特殊的霍尔元件，在该元件上有一个非连续的铁氧体层。

这个铁氧体层会使霍尔传感器对机械压力非常敏感，进而使其对电流感知更加准确。

-感知电流：通过将电流引入霍尔传感器的电极，使其通过霍尔元件，通过霍尔效应感知电流的大小和方向。

-电压信号输出：霍尔传感器通过将感知到的电流通过内部的电路进行放大和处理，最终转换为一个与电流成比例的电压信号输出。

总结：霍尔电流传感器是一种将电流转换为电压信号输出的装置，它通过利用霍尔效应测量电流。

霍尔电压传感器通过感知载流子在磁场作用下受力的情况，产生霍尔电势差，通过辅助电路将其放大并转换为电压信号输出。

霍尔传感器原理功能与简介：当⼀块通有电流的⾦属或半导体薄⽚垂直地放在磁场中时，薄⽚的两端就会产⽣电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d 其中K为霍尔系数，I为薄⽚中通过的电流，B为外加磁场（洛伦慈⼒Lorrentz）的磁感应强度，d是薄⽚的厚度。

由此可见，霍尔效应的灵敏度⾼低与外加磁场的磁感应强度成正⽐的关系。

霍尔传感器的外形图和与磁场的作⽤关系如右图所⽰。

磁场由磁钢提供，所以霍尔传感器和磁钢需要配对使⽤。

霍尔传感器检测转速⽰意图如下。

在⾮磁材料的圆盘边上粘贴⼀块磁钢，霍尔传感器固定在圆盘外缘附近。

圆盘每转动⼀圈，霍尔传感器便输出⼀个脉冲。

通过单⽚机测量产⽣脉冲的频率就可以得出圆盘的转速。

备注：当没有信号产⽣时，可以改变⼀下磁钢的⽅向，霍尔对磁钢⽅向有要求。

没有磁钢时输出⾼电平，有磁钢时输出低电平。

接线图：测速原理图：产品图⽚和管脚图：黄长贵(德⼒西变频器)摘要：本⽂介绍了霍尔电流传感器在通⽤变频器中的作⽤，分析了设置传感器的类型、⽅式、⽬的和需求，并介绍了传感器的⼯作原理及作⽤。

关键词：霍尔电流传感器、变频器。

引⾔现今，新型功率半导体器件进⼊电⼒电⼦领域后，交流变频调速、逆变装置、开关电源等⽇渐普及，原有的电流、电压检出元件，已不适应中⾼频的电流波形的检测。

为了⾃动检测和显⽰电流，并在过流、过压等危害情况发⽣时具有⾃动保护和更⾼级的智能控制，就必须使⽤具有⾼速度，⾼精度的检测、采样和保护的霍尔电流传感器。

霍尔电流传感器模块，是近⼗⼏年发展起来的测量控制电流、电压的新⼀代⼯业⽤电量传感器。

1、变频器的基本⼯作原理及结构本⽂所述的变频器是指适⽤于⼯业通⽤电机和变频电机的普通通⽤变频器。

此类变频器由于⼯业领域的⼴泛使⽤已成为变频器的主流。

⼀般异步电机转速与同步转速存在⼀个滑差关系，调速的⽅法可改变电机定⼦频率f、电机定⼦的绕组极对数P、转差率S其中任意⼀种达到，对异步电机最好的⽅法是改变频率f，实现调速控制。

霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
 霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。

今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。

 霍尔电流传感器工作原理
 1、直放式(开环)电流传感器(CS系列)
 图1.开环霍尔电流传感器原理
 当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

 2、磁平衡式(闭环)电流传感器(CSM系列)。

霍尔电流电压传感器、变送器的基本原理与使用方法一、霍尔电流电压传感器、变送器的基本原理与使用方法1( 霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流I，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V。

CH如图1,1所示。

IBsin霍尔电势V的大小与控制电流I和磁通密度B的乘积成正比，即:V,KHCHHCΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。

因此，使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此，电流传感器经过了电,磁,电的绝缘隔离转换。

2( 霍尔直流检测原理如图1,2所示。

由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U可以间接反映出被测电流I的大小，即:I?B?U 01110我们把U定标为当被测电流I为额定值时，U等于50mV或100mV。

这就制成010霍尔直接检测(无放大)电流传感器。

3( 霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。

所以称为霍尔磁补偿电流传感器。

这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。

霍尔磁补偿原理如图1,3所示。

从图1,3知道:Φ,Φ 12IN,IN 1122I,N/N?I 2I21当补偿电流I流过测量电阻R时，在R两端转换成电压。

做为传感器测量电2MM压U即:U,IR 02M0按照霍尔磁补偿原理制成了额定输入从0.01A,500A系列规格的电流传感器。

由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加;其次，工作电流消耗也相应增加;但它却具有直检式不可比拟的较高精度和快速响应等优点。

4( 磁补偿式电压传感器为了测量mA级的小电流，根据Φ,IN，增加N的匝数，同样可以获得高磁1111通Φ。

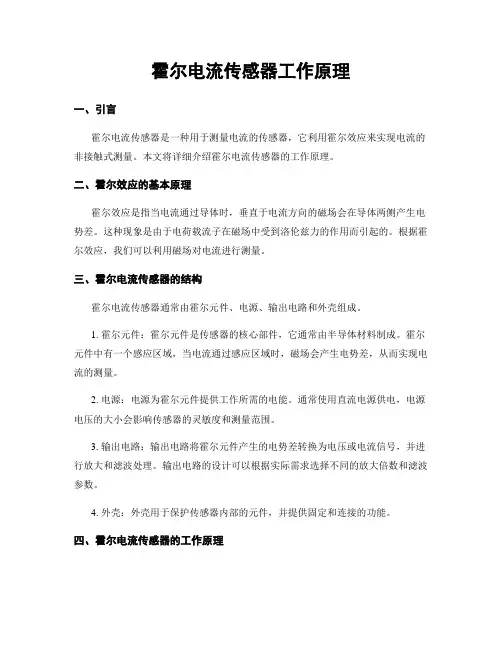

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。

本文将详细介绍霍尔电流传感器的工作原理。

二、霍尔效应的基本原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体两侧产生电势差。

这种现象是由于电荷载流子在磁场中受到洛伦兹力的作用而引起的。

根据霍尔效应，我们可以利用磁场对电流进行测量。

三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、电源、输出电路和外壳组成。

1. 霍尔元件：霍尔元件是传感器的核心部件，它通常由半导体材料制成。

霍尔元件中有一个感应区域，当电流通过感应区域时，磁场会产生电势差，从而实现电流的测量。

2. 电源：电源为霍尔元件提供工作所需的电能。

通常使用直流电源供电，电源电压的大小会影响传感器的灵敏度和测量范围。

3. 输出电路：输出电路将霍尔元件产生的电势差转换为电压或电流信号，并进行放大和滤波处理。

输出电路的设计可以根据实际需求选择不同的放大倍数和滤波参数。

4. 外壳：外壳用于保护传感器内部的元件，并提供固定和连接的功能。

四、霍尔电流传感器的工作原理1. 工作原理概述：当电流通过霍尔电流传感器时，磁场会在霍尔元件的感应区域产生电势差。

通过测量这个电势差，我们可以得到电流的大小。

2. 磁场的产生：为了产生磁场，霍尔电流传感器通常使用永磁体或电磁体。

永磁体可以产生一个恒定的磁场，而电磁体可以通过改变电流来调节磁场的大小。

3. 电势差的测量：霍尔元件中的电势差可以通过差分放大电路进行测量。

差分放大电路可以将电势差转换为电压信号，并进行放大和滤波处理。

4. 电流的计算：通过测量电势差的大小，我们可以利用霍尔效应的数学模型来计算电流的值。

计算公式可以根据具体的传感器参数和电路设计进行调整。

5. 温度补偿：由于霍尔元件的灵敏度受温度影响较大，为了提高测量的准确性，常常需要进行温度补偿。

温度补偿可以通过在电路中加入温度传感器，并根据温度变化来调整测量结果。

霍尔电流传感器工作原理及功耗计算方式霍尔电流传感器工作原理从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。

霍尔开环电流传感器图1霍尔开环电压传感器的工作原理霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。

其输出关系式满足：VOUT=K*IP*IHall其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。

●霍尔闭环电流传感器的工作原理：闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。

图2霍尔闭环电压传感器的工作原理传感器的功耗计算●开环电流传感器的功耗计算对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。

通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。

输出端对负载的要求一般为大于10KOmega;，所以流过负载的电流一般小于1个mA。

通常开环传感器的电流消耗小于15mA。

电流消耗主要是霍尔元件消耗的电流，流入霍尔元件两端的电流通常要求小于20mA，LEM的产品霍尔电流通常在10mA左右。

另外在调压支路还有几mA 的电流消耗。

这样开环传感器的电流消耗可以维持在十几mA的水平内，通常说明书上标的都是不超过15mA。

●闭环电流传感器的功耗计算闭环传感器输出信号为电流，其功耗相对于开环传感器多很多，下面以LF205-S为例来分析闭环电流传感器的电流消耗。

图3为LF205-S的原理示意图4为LF205-S原理图从图中可以看出闭环电流传感器的主要电路包括几部分：首先是霍尔元件的驱动电路，传感器可以测量准确的前提是首先要给霍尔元件提供一个稳定的电流，通常在10mA左右。

霍尔电流传感器工作原理一、介绍霍尔电流传感器是一种常用的电流测量装置，利用霍尔效应原理来测量电流。

它具有非接触、高精度、低功耗等优点，被广泛应用于电力系统、工业自动化、电动车辆等领域。

本文将详细介绍霍尔电流传感器的工作原理。

二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场作用下，导体两侧产生一种电势差的现象。

这种现象是由霍尔元件（霍尔晶体）产生的，霍尔元件是一种半导体材料，具有特殊的电子结构。

当电流通过霍尔元件时，磁场会对霍尔元件中的载流子（通常为电子）施加一个力，使得载流子在霍尔元件中产生一个偏转。

这个偏转会导致霍尔元件两侧产生一个电势差，即霍尔电压。

霍尔电压与通过霍尔元件的电流和施加在霍尔元件上的磁场强度成正比。

三、霍尔电流传感器的工作原理霍尔电流传感器利用霍尔效应原理来测量电流。

它由霍尔元件、电源、信号处理电路和输出接口等组成。

1. 电源：为霍尔元件提供工作电压，一般为3.3V或5V。

2. 霍尔元件：将待测电流通过导线传入霍尔元件，电流通过霍尔元件时会在其两侧产生一个霍尔电压。

霍尔元件的输出电压与待测电流成正比。

3. 信号处理电路：用于放大和滤波霍尔元件的输出信号，以提高测量的精度和稳定性。

4. 输出接口：将处理后的电流信号输出给用户，一般为模拟电压信号或数字信号。

四、工作流程1. 将霍尔电流传感器与待测电路相连，确保电流通过霍尔元件。

2. 提供适当的工作电压，使霍尔元件正常工作。

3. 通过信号处理电路对霍尔元件的输出信号进行放大和滤波处理。

4. 将处理后的电流信号输出给用户，用户可以通过接口连接到其他设备进行进一步处理或显示。

五、优点和应用1. 非接触：霍尔电流传感器不需要与待测电路直接接触，避免了传统电流互感器中存在的接线问题和安全隐患。

2. 高精度：霍尔电流传感器具有较高的测量精度，通常可达到0.5%以内。

3. 低功耗：由于霍尔电流传感器采用半导体器件，功耗较低，适用于长时间工作。
