2.1.2 基尔霍夫电压定律
基尔霍夫电压定律(Kirchhoff's voltage law,KVL)用来确定回路中各段电压的关系.基尔霍夫电压定律指出:任一瞬时,如果从回路中任意一点出发,以顺时针方向或逆时针方向沿回路循环一周,则在这个方向上的电压降之和等于电压升之和,即任一瞬时,沿任一回路循环方向,回路中各段电压的代数和恒等于零: ∑U = 0 一个电路如果选定了参考点,那么回到原来的出发点时,该点的电位不会发生变化,这是电路中任意一点的瞬时电位具有[单值性]的结果.
以图2-4所示的回路(即为图2-1所示电路的一个回路)为例,图中电源电动势、电流和各段电压的参考方向均已标出。按照虚线所示方向循环一同，
根据电压的参考方向可列出
U1+U4=U2+U3 或改写为
U1-U2-U3+U4=0 即
∑U=0 （2-3）
就是说：在任一瞬时，沿任一回路循环方向（顺时针方向或逆时针方向），回路中各段电压的代数和恒等于零。电压的升降如果与绕行方向一致，则电压取正号；如果与绕行方向相反，则电压取负号。电压的升降一般与所设的电流的参考方向取关联参考方向。
图2-4所示的回路是由电源电动势和电阻构成的，上式可改写为
E1-E2-R1I1+R2I2=0 或
E1-E2=R1I1-R2I2 即
∑E=∑（RI）
这是基尔霍夫电压定律在电阻电路中的另一种表达式，即在任一回路循环方向上，回路中电动势的代数和等于电阻上电压降的代数和。其中，凡是电动势的参考方向与所选回路循环方向相反者，取正号，一致者则取负号。 KVL不仅适用于闭合电路，也适用于是开口电路；图2-5所示电路不是闭合电路，但在a,b开口端存在电压Uab，可假设一个闭合电路，若顺时针方向绕行，则KVL方程为
Uab-U2-U1=0 即
Uab=U1+U2 说明a,b两端开口电路的电压等于a,b两端另一支路各段电压之和，这反映了两点间电压与所选择路径无关

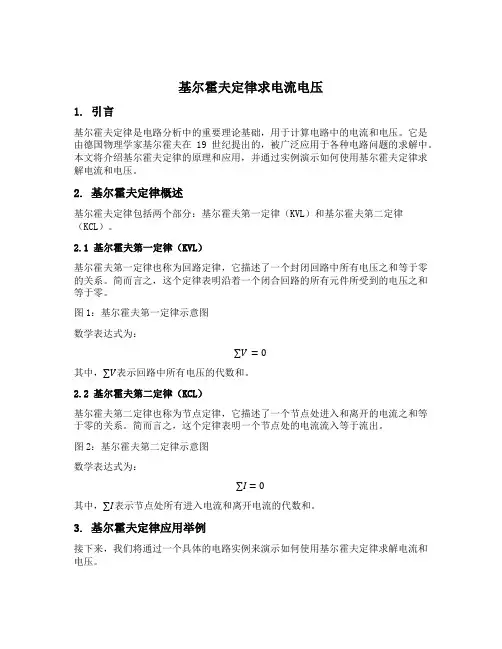

基尔霍夫定律求电流电压
1. 引言
基尔霍夫定律是电路分析中的重要理论基础，用于计算电路中的电流和电压。它是由德国物理学家基尔霍夫在19世纪提出的，被广泛应用于各种电路问题的求解中。本文将介绍基尔霍夫定律的原理和应用，并通过实例演示如何使用基尔霍夫定律求解电流和电压。
2. 基尔霍夫定律概述
基尔霍夫定律包括两个部分：基尔霍夫第一定律（KVL）和基尔霍夫第二定律（KCL）。
2.1 基尔霍夫第一定律（KVL）
基尔霍夫第一定律也称为回路定律，它描述了一个封闭回路中所有电压之和等于零的关系。简而言之，这个定律表明沿着一个闭合回路的所有元件所受到的电压之和等于零。
图1：基尔霍夫第一定律示意图
数学表达式为：
∑𝑉=0
其中，∑𝑉表示回路中所有电压的代数和。
2.2 基尔霍夫第二定律（KCL）
基尔霍夫第二定律也称为节点定律，它描述了一个节点处进入和离开的电流之和等于零的关系。简而言之，这个定律表明一个节点处的电流流入等于流出。
图2：基尔霍夫第二定律示意图
数学表达式为：
∑𝐼=0
其中，∑𝐼表示节点处所有进入电流和离开电流的代数和。
3. 基尔霍夫定律应用举例
接下来，我们将通过一个具体的电路实例来演示如何使用基尔霍夫定律求解电流和电压。 3.1 实例描述
考虑如下所示的简单电路：
图3：简单电路示意图
该电路由一个电压源𝑉和两个串联的电阻𝑅1和𝑅2组成。
3.2 求解过程
根据基尔霍夫定律，我们可以得到以下方程：
3.2.1 基尔霍夫第一定律（KVL）
沿着回路的方向，我们可以得到：
𝑉−𝐼1𝑅1−𝐼2𝑅2=0
其中，𝐼1和𝐼2分别表示通过电阻𝑅1和𝑅2的电流。
3.2.2 基尔霍夫第二定律（KCL）
根据节点A处的KCL，我们有：
𝐼=𝐼1+𝐼2
其中，I表示从电压源流出的电流。
3.3 求解结果
将方程整理后得到：
𝑉−𝐼1𝑅1−𝐼2𝑅2=0𝐼=𝐼1+𝐼2
基尔霍夫第一第二定律公式
引言：
在电路分析中，基尔霍夫定律是非常重要的基本原理。基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）是基尔霍夫定律的两个主要方面。本文将详细介绍这两个定律的原理和应用。
一、基尔霍夫第一定律（电流定律）：
基尔霍夫第一定律也被称为电流定律，它规定在任何一个电路中，进入某一节点的电流等于离开该节点的电流之和。简单来说，电流在电路中的各个分支中保持守恒。
电流定律的数学表达式为：
∑I = 0
其中，∑I表示进入某一节点的电流之和，等于0表示电流守恒。
电流定律的应用：
电流定律在电路分析中有着广泛的应用。通过使用电流定律，我们可以计算电路中各个分支的电流值。例如，在一个并联电路中，当我们已知某些分支电流值时，可以利用电流定律求解其他分支的电流值。
二、基尔霍夫第二定律（电压定律）：
基尔霍夫第二定律也被称为电压定律，它规定在一个闭合电路中，电压源的总电动势等于电路中各个电阻和电源电压之和。简而言之，电压在电路中的各个元件之间保持守恒。
电压定律的数学表达式为：
∑V = 0
其中，∑V表示电路中各个电阻和电源电压之和，等于0表示电压守恒。
电压定律的应用：
电压定律在电路分析中也有着广泛的应用。通过使用电压定律，我们可以计算电路中各个元件的电压值。例如，在一个串联电路中，当我们已知某些元件的电压值时，可以利用电压定律求解其他元件的电压值。
综合应用：
基尔霍夫第一定律和第二定律可以结合使用，帮助我们分析复杂的电路。首先，我们可以利用电流定律计算各个节点的电流值，然后利用电压定律计算各个元件的电压值。通过这种方法，我们可以更好地理解电路中的电流和电压分布情况，从而进行电路设计和故障排除。
总结：
基尔霍夫第一定律和第二定律是电路分析中的基本原理，它们描述了电流和电压在电路中的分布和守恒关系。电流定律告诉我们电流在电路中保持守恒，而电压定律告诉我们电压在电路中保持守恒。这两个定律的应用使我们能够解决电路分析中的各种问题，为电路设计和故障排除提供了有力的工具。
基尔霍夫定律 电路
基尔霍夫定律（Kirchhoff's laws）是电路分析中非常重要的定律之一，它由德国物理学家叶夫·基尔霍夫于1845年提出。基尔霍夫定律是研究电路中电流和电压分布的基础，它能够帮助我们理解电路中的电流和电压关系，为电路设计和故障排除提供了有力的工具。
基尔霍夫定律包括两个部分：基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。
基尔霍夫第一定律，也称为电流定律，是基于电荷守恒定律的基础上提出的。它表明，在任何一个电路中，流入某个节点的电流等于流出该节点的电流的总和。换句话说，电流在一个闭合回路中是守恒的。这个定律可以用一个简单的方程来表示：ΣI_in = ΣI_out，其中Σ表示总和，I_in表示流入节点的电流，I_out表示流出节点的电流。
基尔霍夫第二定律，也称为电压定律，是基于能量守恒定律的基础上提出的。它表明，在一个闭合回路中，电压的总和等于零。这个定律可以用一个简单的方程来表示：ΣV = 0，其中Σ表示总和，V表示电压。
通过基尔霍夫定律，我们可以解决各种复杂的电路问题。例如，我们可以通过应用基尔霍夫第一定律来计算电路中各个节点的电流分布情况。通过应用基尔霍夫第二定律，我们可以计算电路中各个元件之间的电压关系。同时，基尔霍夫定律还可以帮助我们理解电路中元件的连接方式以及元件之间的相互作用。
在实际应用中，基尔霍夫定律可以用于解决各种电路问题，如电路中的电流分布、电压分布、电阻的计算等。它广泛应用于电子工程、电力系统、通信工程等领域。
需要注意的是，基尔霍夫定律是基于一些假设前提的。首先，基尔霍夫定律假设电路是稳态的，即电路中的电流和电压不随时间变化。其次，基尔霍夫定律假设电路中没有电磁辐射和电磁感应等非理想因素的影响。因此，在实际应用中，我们需要根据具体情况进行合理的近似和简化，以保证基尔霍夫定律的适用性。
基尔霍夫定律是电路分析中的重要工具，它能够帮助我们理解电路中的电流和电压关系，解决各种复杂的电路问题。通过应用基尔霍夫定律，我们可以计算电路中各个节点的电流分布情况，计算电路中各个元件之间的电压关系，从而实现电路设计和故障排除的目的。在实际应用中，我们需要根据具体情况进行适当的近似和简化，以保证基尔霍夫定律的准确性和可靠性。
