司南物联模块规格书_SNIOT608_WIFI

  • 格式：pdf
  • 大小：470.39 KB
  • 文档页数：16

司南物联SNIOT608模块规格书 司南物联SNIOT608模块规格书 版本号：V1.0.3 司南物联SNIOT608模块规格书 目录

1 概述 ................................................................................................................................................ 1 1.1 规范性引用文件 ............................................................................................................ 1 1.2 缩略语............................................................................................................................. 1 1.3 介绍 ................................................................................................................................. 2 1.4 特征 ................................................................................................................................. 2 1.5 接口 ................................................................................................................................. 2 1.6 无线 ................................................................................................................................. 3 1.7 其它 ................................................................................................................................. 4 2 规格 ................................................................................................................................................ 5 2.1 产品规格列表 ................................................................................................................ 5 2.2 外接天线推荐规格 ........................................................................................................ 6 2.3 模块实物图 .................................................................................................................... 7 2.4 模块尺寸图 .................................................................................................................... 8 3 接口信号 ....................................................................................................................................... 9 4 环境适应性试验 ........................................................................................................................ 12 4.1 低温工作试验 ............................................................................................................. 12 4.2 低温存储试验 ............................................................................................................. 12 4.3 高温工作试验 ............................................................................................................. 12 4.4 高温存储试验 ............................................................................................................. 12 4.5 温度冲击试验 ............................................................................................................. 13 司南物联SNIOT608模块规格书 4.6 震动试验 ..................................................................................................................... 13 4.7 环保认证 ..................................................................................................................... 13 司南物联SNIOT608模块规格书

1 / 1 1 概述

本规格书规定了基于HED10W07SN的表贴式SPI无线模块SNIOT608的物理特性、技术指标、通信协议、产品功能、性能、稳定性、环境适应性以及安全性等方面的技术标准。 1.1 规范性引用文件 《GB 15629.11-2003》 《IEEE 802.11-1999》 《IEEE 802.11a-1999》 《IEEE 802.11b-1999》 《IEEE 802.11b-1999_Cor1-2001》 《IEEE 802.11d-2001》 《IEEE 802.11F-2003》 《IEEE 802.11G-2003》 《IEEE 802.11h-2003》 《IEEE 802.11i-2004》 《IEEE 802.11i-2004_Decrypt》 1.2 缩略语 IBSS：由网卡组建的网络 BSS：由AP组建的网络 司南物联SNIOT608模块规格书 2 / 2 RTS：请求发送控制帧 CTS：清除发送控制帧 WEP：有线对等加密 TKIP：临时密钥完整性协议 CCMP：计数模式CBC-MAC协议 WPA：Wi-Fi保护接入 WPA2：WPA的第2版，在WPA基础上加入了CCMP AP：无线网卡接入点 SSID：无线网络名称标识 BSSID：区分网络的唯一标识 1.3 介绍 本产品是基于HED10W07SN单芯片设计的表贴式SPI无线产品模块，形成新的SPI接口网卡，型号为SNIOT608。 1.4 特征 基于HED10W07SN单芯片设计的表贴式SPI无线模块产品SNIOT608应用于各种嵌入式设备，其主要特征如下： 1.5 接口  邮票孔式接口，间距50mil  8个GPIO@SPI；6个GPIO@UART  I2C 司南物联SNIOT608模块规格书 3 / 3  4路ADC  H-SPI  SDIO  L-SPI  UART  5个独立GPIO 1.6 无线

 支持IEEE802.11b/g/i无线标准  支持频率范围：2.412~2.484 GHz  支持基础网（Infra）  支持多种安全认证机制： OPEN/WEP64/WEP128/ TKIP/CCMP(AES) OPEN/WEP/WPA-PSK/WPA2-PSK  支持快速联网模式（指定信道与BSSID）  支持无线漫游  支持Sleep节能模式（PS-POLL方式）  支持Standby节电模式  支持WPS功能  支持自组网（Adhoc）：  支持OPEN、WEP加密认证  支持网络不存在时自动创建

合集下载

元安物联物联网安全网关产品规格书

元安物联物联网安全网关产品规格书

元安物联物联网安全网关产品规格书产品概述COTX-SG系列物联网安全网关是根据物联网用户在实际应用场景的组网需求和安全防护痛点为出发点，凭借多年的网络安全经验，以及前沿的物联网研究成果，自主研发的新一代物联网安全网关产品。

COTX-SG系列物联网安全网关针对物联网分布式部署的业务特点，网络碎片化问题，提供全加密互联的物联网虚拟专网服务，进而实现对物联网接入设备的安全访问控制、通讯链路加密、疑似业务阻断等功能，有效降低来自感知层的业务风险，减少网络层的攻击行为；同时，产品设计充分考虑物联网分布式部署的特点，内部采用强安全设计，可以确保设备难以被攻破，同时其启动、升级、系统进程等都采用可信环境机制，确保设备的本身安全。

COTX-SG系列物联网安全网关采用云端统一认证和集中管理方式，可以为物联网用户提供可视化的安全管理界面，通过云端管理，用户可以灵活定位虚拟网络拓扑，实现设备快速接入和业务使能，全面构建物联网网络端到端的安全体系。

使用物联网安全网关和安全管理平台形成的物联网虚拟专网安全解决方案，具有快速部署、即刻生效、可管可控、安全可视等特点，可广泛应用于石油电力、智能制造、智慧城市、轨道交通等在内的多种工业物联网应用场景。

产品特性统一认证，集中管理COTX-SG 系列采用分布式部署、集中管理、分权分域、高度可视化的灵活管理模式，通过安全管理平台进行一体化管理，可以实现设备即插即用，无需配置即可接入云端，形成物联网虚拟专网，消除传统VPN 接入方案的配置复杂性，极大减少物联网项目实施的人力成本和时间成本。

虚拟专网，安全互联COTX-SG系列产品帮助物联网客户快速构建安全，高效的业务信息私有网络，通过物联网虚拟专网技术，为物联网感知层设备提供网络分析、调度、优化和加密等功能，满足用户针对物联网的分权分域的管理要求和各种差异化的组网方案，确保物联网感知层设备的安全互联。

灵动引擎，节点感知基于物联网节点感知技术，通过丰富的物联网设备指纹基线库，实现物联网设备准入后的行为控制，可以有效评估物联网设备的安全状态、防止仿冒终端、异常终端等设备接入专网后对物联网业务的冲击，保障工业物联网端到端双向业务的安全。

模块规格书

模块规格书

2.4寸240*320使用说明结构图纸:接口定义说明:序号 名称 说明1 GND 电源地2 VCC 电源正。

3 NC 空4 RS 数据/命令切换5 WR 写数据时钟6 RD 读数据时钟7-14 DB8-DB15 高8位数据总线 15 CS 片选16 F_CS FLASH片选（模块预留FLASH芯片W25X16,默认不贴件，做预留用途）17 REST 复位（复位操作过程：拉低电平，持续8ms；再拉高电平，持续8ms）18 NC 空19 LED_A 背光电源(模块已串联 3.9欧姆限流电阻，LED_A脚可接3.3V，如果接5V需修改限流电阻为25欧姆,否则会烧坏背光)20 NC 空21-28 DB0-DB7 低8位数据总线29 T_CLK 触摸控制器(XPT2046)时钟30 T_CS 触摸控制器(XPT2046)片选31 T_DIN 触摸控制器(XPT2046)的数据入（即MOSI）32 NC 空33 T_DO 触摸控制器(XPT2046)的数据出（即MISO）34 T_IRQ 触摸控制器(XPT2046)数据中断(平时为高，触摸时为低)35 SD_DO SD卡接口的MISO36 SD_CLK SD卡接口时钟37 SD_DIN SD卡接口的MOSI38 SD_CS SD卡接口片选39 NC 空40 NC 空●TFT 电源：屏幕电源为2.8-3.3V; 切记不能用5V（带PCB 的模块已经继承3V 稳压IC, 可以输入5V）●背光电源(LED_A引脚)：背光电源最高3.2V(模块已串联3.9欧姆限流电阻，LED_A脚可接3.3V，如果接5V需修改限流电阻为25欧姆,否则会烧坏背光) 不接20脚以下全部不接本TFT兼容8/16位数据接口。

切换方式如下:1.裸屏用户请查看裸屏FPC接口定义；2.模块用户通过PCB背面的j3焊盘设置8/16位接口，短接j3焊盘模块工作在16位模式，不短接工作在8位模式，模块出货默认为不短接，也就是出货默认为8位接口，8位模式下只使用高8位(即DB8-DB15,DB0-DB7接地或者悬空不接)。

智联物联-打印服务器-规格书

智联物联-打印服务器-规格书

简介该系列产品采用高性能的32位专业网络通信处理器，以嵌入式实时操作系统为软件支撑平台，为多用户提供打印机共享服务，可同时接入2台打印机，具备2个以太网RJ45接口，支持WiFi 。

工业级设计•采用高性能工业级32位MIPS 处理器•低功耗，发热量低，速度快，稳定性高•支持定时自动重启或断线自动重连•支持挂耳安装•采用板金冷轧钢外壳•供电电源：7.5V~32V DC 功能特性•提供2个USB 接口，可同时接入2台打印机•支持WiFi 客户端模式•支持WiFi AP 模式•支持跨网段打印•支持远程打印•支持打印队列•支持U 盘共享•支持扫描•支持定时重启•支持DHCP•支持1X WAN ，1X LAN 或2X LAN ，可自由切换WiFi 参数标准及频段带宽：支持IEEE802.11b/g/n 标准安全加密：支持WEP 、WPA 、WPA2等多种加密方式发射功率：16-17dBm （11g ），18-20dBm （11b ）15dBm (11n )接收灵敏度：<-72dBm@54Mpbs接口类型LAN ：1个LAN 口，自适应MDI/MDIX ，内置电磁隔离保护WAN ：1个WAN 口，自适应MDI/MDIX ，内置电磁隔离保护USB 接口：2个USB 接口指示灯：具有1X “PWR ”、1X “WAN ”、1X “LAN ”，1X “WiFi ”，1X “LINK ”指示灯天线接口：1个标准SMA 的WiFi 天线接口，特性阻抗50欧电源接口：7.5V~32V ，内置电源瞬间过压保护Reset 复位按钮：通过按此键10秒可将设备的参数配置恢复为出厂值打印服务器产品规格书产品规格产品特点打印服务器系列接口图前面板背面板供电•标准电源：DC 12V/1A 外形特性•外壳：板金冷轧钢外壳•外形尺寸：97×67×25mm •重量：约185g 其他参数•CPU ：560MHz•Flash/RAM ：128Mb /1024Mb •工作温度：-30~+70℃•存储温度：-40~+85℃•相对湿度：<95%无凝结组网示意图。

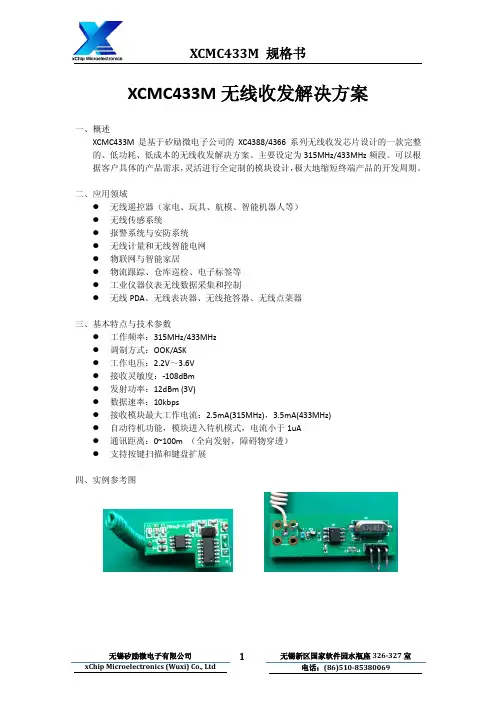

433MHz(315MHz)无线收发模块中文规格书
