3DA-8x9卧式多级泵

长沙自平衡多级泵厂整理

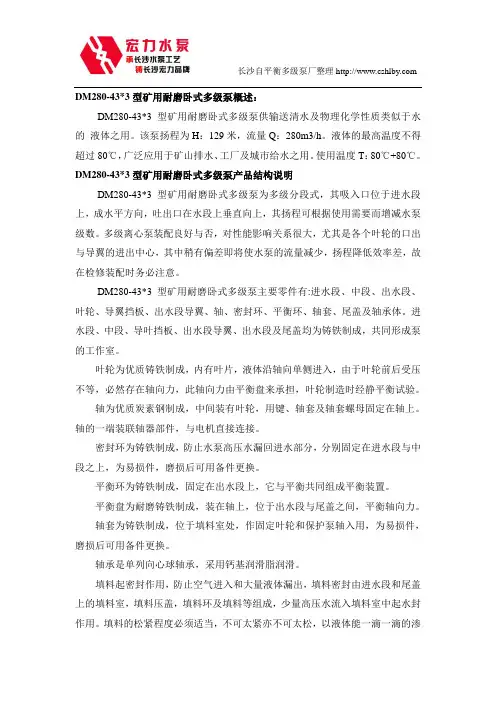

DM280-43*3型矿用耐磨卧式多级泵概述：

DM280-43*3型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的 液体之用。该泵扬程为H：129米，流量Q：280m3/h。液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。使用温度T：80℃+80℃。

DM280-43*3型矿用耐磨卧式多级泵产品结构说明

DM280-43*3型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DM280-43*3型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

fb离心泵

需用泵来供水先等。 在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。 在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动◆一用一备，运行可靠 专有技术体现内置自动换向运行装置的独特构思，当一台发生故障，另一台自动投入运行，保证供水不中断

◆成熟可靠的核心部件和优化设计, 节能效果好 内置自动换向装置精心设计制作，强化其组装质量和形位公差控制、实现其灵活、密封、可靠、耐用度高；波纹管机械密封和强制环流冷却循环系统比一般离心泵的普通机封寿命长2倍以上；机泵同轴震动小；对流道结构作了优化设计，保证高效运行。 配用Y2系列电机，效率提高2-4%、F级绝缘、电机耐热145℃以上,特殊结构的叶轮，优化的水力模型使液体流动更加顺畅，采用树脂砂造型铸件，铸件内部过流部件其表面粒度均匀、平滑光洁，水力损失小，保证其最佳性能。

◆简化系统环节，提高可靠性

出水管道连接、阀类、附件、配件等对于采用备用泵设计而言，数量减少，系统环节简化，可靠性提高，维护简便。Y2电机超载能力强、即使在145℃仍可在额定功率下可靠运行。

◆降低机组噪声，有利于环保 双联泵将原单体水泵配套电机的功率数一分为二，降低了起动电流和起动噪声,降低单电机的功率数也就降低电机的噪音分贝，从而有效的降低了水泵机组的噪声。

◆降低安装费用50%，简化安装工序 泵体的安装与输水管路的连接仅需一套管、阀、附件、泵基座，极大地简化了安装，与普通管道泵相比，既节省安装费用又缩短了工期，使投资大幅度减少

◆节省机组占地面积 双联泵的独特设计思想，大大节省泵房和管路的占地面积50%以上，由于减少基建投资、节省占地面积、便于系统整体管理。

◆运行费用，降低50% ～ 70% 用水呈高峰、低估连续或阶梯形变化的应用工况（如供暖和冷却系统），在用水低谷时，双联泵为单泵运行模式，在用水高峰时，双联泵可双泵运行，从而实现了工作的高效节能。可大大降低投入和运行费用。

24SH-9ASH型单级双吸中开泵

型号/参数：24SH-9A

流量：3168m3/h 、 880L/s

扬程：61m

转速：970r/min

轴功率：585kw

配带电动机：680

效率：%

汽蚀量：90m

叶轮直径：mm

进出口径：710mm

出口口径：mm

泵的重量：4300kg

24SH-9A SH型单级双吸中开泵参考图

长沙中联泵业有限公司是一家专业生产24SH-9ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于24SH-9A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！

D46-30多级离心泵

多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。多级离心泵的意义在于提高设定压力。

D型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。 D46-30多级离心泵型号意义：

D46-30多级离心泵产品特点：

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

D46-30多级离心泵结构图：

1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲;

7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮;

13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套;

19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙;

D46-30多级离心泵结构说明：

D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
