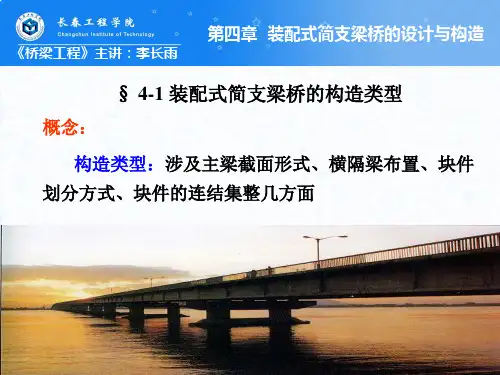

第四章装配式简支梁桥的设计与构造钢筋混凝土或预应力混凝土简支梁桥特点：属于单孔静定结构，受力明确、构造简单、施工方便，中小跨径桥梁中应用最广泛装配式施工方法特点：大量节约模板支架木材，降低劳动强度，缩短工期，显著加快建桥速度第四章装配式简支梁桥的设计与构造Array第一节装配式简支梁桥的构造类型 第二节装配式钢筋混凝土简支梁桥 第三节装配式预应力混凝土简支梁桥第四节组合梁桥装配式简支梁桥构造类型的采用依据：跨径大小、是否施加预应力、运输和施工条件等 构造类型涉及内容：装配式主梁的横截面形式、沿纵截面上的横隔梁布置、块件的划分方式以及块件的连接集整第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式按主梁的截面形式分类Π形梁桥T 形梁桥箱形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型（c）（a)（b）(a)(b)(c)T形梁桥箱形梁桥Π形梁桥第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式Π形梁桥说明：块件之间用穿过腹板的螺栓连接优点：截面形状稳定、横向抗弯刚度大、块件堆放、装卸、安装方便缺点：通常用钢筋网做配筋，难以做成刚度大的钢筋骨架经验结论：跨度较大时Π形梁桥混凝土、钢筋用量较T形梁桥大，构件重，一般用于6-12m的小跨径，目前很少采用第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式T形梁桥说明：主梁之间借助间距4-6m的横隔梁连接优点：制作简单、整体性好、接头方便缺点：截面形状不稳定、运输和安装较为复杂、构件在桥面板的跨中接头对板受力不利经验结论：常用跨径为7.5-20m（钢筋混凝土）、20-40m（预应力），目前在装配式简支梁中应用最广泛。
发展趋势：保证抗剪等条件下，减少梁肋（腹板）厚度，以期减少构件自重装配式简支梁桥的截面形式T 形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式箱形梁桥说明：一般情况下受拉区混凝土不参与工作，多余箱梁底板增大自重，全截面受力预应力混凝土梁例外优点：抗扭能力大、横向抗弯刚度大、在预施应力、运输安装阶段单梁稳定性比T梁好、可做成薄壁结构、减少板厚节省钢筋缺点：箱梁薄壁构件预制施工较复杂、单根箱梁的安装质量通常比T梁大第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式其他说明：装配式梁桥通常借助沿纵向配置的横隔梁的接头和桥面板的接缝练成整体，以使桥上车辆荷载能分配给各主梁共同负担，鉴于横隔梁的抗弯刚度远比桥面板大，横隔梁对荷载分配起主要作用跨度内无横隔梁的装配式简支梁桥的主梁间的横向联系主要由加强桥面板来实现横隔梁高度大时可将其中部挖空，挖空部分边缘做成钝角并配置钢筋第一节装配式简支梁桥的构造类型块件划分方式装配式梁桥块件的划分遵循一般原则重量符合现有运输工具和起吊设备的承载能力 满足受力要求，接头尽量设在内力较小处尽可能少用接头，接头形式要牢固可靠构件便于预制、运输和安装块件形状和尺寸标准化块件划分方式钢筋混凝土和预应力混凝土梁桥常用分块方式纵向竖缝划分纵向水平缝划分 纵横向竖缝划分第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型块件划分方式纵向竖缝划分简支梁桥中应用最普遍（见上横截面图示）。
桥梁工程(1)第一章混凝土简支梁桥构造和设计(1)为了保证板块共同承受车辆荷载，装配式板桥板块之间必须采用横向连接构造。
常用的横向连接有企口混凝土铰接和钢板焊接两种。
(2)装配式T形简支梁概貌(识图填空)P66T形钢构桥：将悬臂梁桥的墩柱与梁体固结后形成的带挂梁或带铰的结构牛腿：悬臂梁桥的悬臂端与挂梁端结合部的局部构造.连接构造、中间隔板、梁肋、行车道板、端横隔板、人行道板、人行道挑梁、(路面层、混凝土保护层、馈水层、三角垫层)(3)钢筋混凝土简支梁的T形截面的下翼缘一般与肋板等宽。
为了满足布置预应力束筋及承受张拉阶段压应力的要求，预应力混凝土T梁的下缘应扩大做成马蹄形；马蹄的尺寸应满足预施应力各个阶段的强度要求。
若马蹄尺寸过小，往往在施工和使用中形成水平纵向裂缝，特别是马蹄斜坡部分。
因此马蹄面积不宜过小，一般应占截面总面积的10% —20%。
(4)桥面板(翼缘板)横向连接有刚性接头和铰接接头两种。
刚性接头既可承受弯矩，也可承受剪力。
交接接头只承受剪力。
(5)悬臂梁桥的受力特点：①属于静定体系，内力不受基础不均匀沉降等附加变形的影响。
②支点处存在负弯矩，跨中弯矩显著减小。
③悬臂端易下挠，行车舒适性差。
(6)悬臂梁桥和连续比较：相同点：负弯矩的卸载使截面高度减小，跨越能力提高。
不同点：①跨越能力：连续比悬臂体系大②静力图示：对温度环境、基础条件的要求不同。
(7)T形钢构桥的分类：两T构之间带挂梁和两T构之间带铰。
①两T构之间带挂梁属于静定结构，桥梁基础的不均匀沉降、混凝土收缩徐变及温度变化等因素均不会对结构产生次内力。
与连续梁相比，该桥型具体悬臂法施工阶段的受力状态与运营阶段一致，无需体系转换，省掉设置大吨位支座及更换支座等优点，当挂梁与两岸引桥的简支跨尺寸和构造相同时，更能加快全桥施工进度，以获得良好经济效果。
与带剪力铰的T形钢构桥相比，其受力和变形性能均略差一些，但其受力明确，对施工阶段的标高控制的精度可以稍微放宽些，没有像后者为设置剪力铰进行强迫和龙的可能及为更换剪力铰处支座的麻烦。
