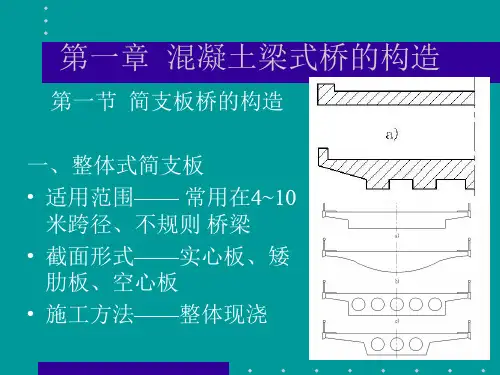

混凝土简支梁桥的截面形式及构造

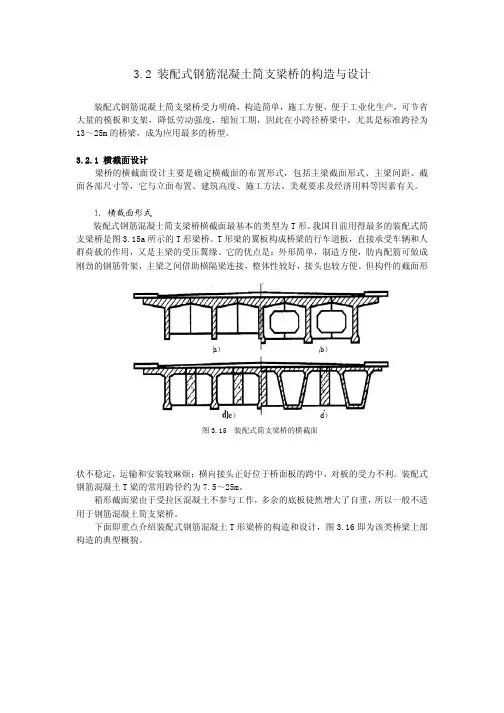

3.2 装配式钢筋混凝土简支梁桥的构造与设计装配式钢筋混凝土简支梁桥受力明确，构造简单，施工方便，便于工业化生产，可节省大量的模板和支架，降低劳动强度，缩短工期，因此在小跨径桥梁中，尤其是标准跨径为13～25m 的桥梁，成为应用最多的桥型。

3.2.1 横截面设计梁桥的横截面设计主要是确定横截面的布置形式，包括主梁截面形式、主梁间距、截面各部尺寸等，它与立面布置、建筑高度、施工方法、美观要求及经济用料等因素有关。

1．横截面形式装配式钢筋混凝土简支梁桥横截面最基本的类型为T 形。

我国目前用得最多的装配式简支梁桥是图3.15a 所示的T 形梁桥。

T 形梁的翼板构成桥梁的行车道板，直接承受车辆和人群荷载的作用，又是主梁的受压翼缘。

它的优点是：外形简单，制造方便，肋内配筋可做成刚劲的钢筋骨架，主梁之间借助横隔梁连接，整体性较好，接头也较方便。

但构件的截面形状不稳定，运输和安装较麻烦；横向接头正好位于桥面板的跨中，对板的受力不利。

装配式钢筋混凝土T 梁的常用跨径约为7.5～25m。

图3.15 装配式简支梁桥的横截面 d ）b ）c ）a ）箱形截面梁由于受拉区混凝土不参与工作，多余的底板徒然增大了自重，所以一般不适用于钢筋混凝土简支梁桥。

下面即重点介绍装配式钢筋混凝土T 形梁桥的构造和设计，图3.16即为该类桥梁上部构造的典型概貌。

图3.16装配式T形简支梁桥概貌2．主梁布置对于一定的跨径和桥面宽度（包括行车道和人行道）的桥梁，确定出适当的主梁间距（或片数），是构造布置中首先需要解决的重要课题。

应从材料用量经济，尽可能减少预制工作量，考虑构件的吊装重量及保证翼板的刚度等方面综合考虑确定。

显然，主梁间距越大，主梁的片数就越少，预制工作量就少，但构件的吊装重量增大，使运输和架设工作趋于复杂，同时桥面板的跨径增大，悬臂翼缘板端部较大的挠度对引起桥面接缝处纵向裂缝的可能性也增大。

根据建桥经验，装配式钢筋混凝土T形简支梁桥的主梁间距一般在1.5~2.3m之间。

钢筋混凝土简支梁桥的构造钢筋混凝土简支梁桥（简称梁桥）是指只有两座墩和一跨梁的桥梁。

它是道路交通中常见的桥梁形式之一，构造简单、经济。

本文将就钢筋混凝土简支梁桥的构造进行介绍。

1. 桥梁整体结构梁桥上部结构主要由下列几个部分组成：1）桥面铺装层：用于行车和行人通行的路面。

通常采用水泥混凝土、沥青混凝土、钢筋混凝土、石头硬化层等材料。

2）梁：主要承受桥面荷载，多采用钢筋混凝土梁。

结构主要由上部混凝土面板、下部钢筋混凝土梁板及截面的钢筋、压力筋构成。

3）支座：梁与墩子之间的连接装置，用于缓解梁上荷载，保证桥梁的安全和稳定。

常见支座类型有滑动支座和固定支座。

4）墩：直接支撑梁的结构部件，一般为混凝土建筑物，其高度一般不小于墩距的1/4。

下部结构包括：桥台、墩基础，由于梁桥墩的数量少，通常采用独立基础或直接制成桥台，也可以拓宽桥台，将墩安装在上面。

2. 梁的构造钢筋混凝土简支梁中，梁是连接两个支座的部件，其负责承担行车、行人及其他荷载，其构造应符合桥梁的要求和规范。

下面介绍梁的构造方法。

1）梁板的截面形状梁板截面形状通常采用矩形或T形，其中T形截面中梁板的顶端向下弯曲，可以提高整个截面的荷载承载能力。

2）梁的钢筋布置梁中应设置充足的钢筋，并正确而精确地布设钢筋。

结构中需要设置纵向钢筋、横向钢筋和箍筋。

横向钢筋通常分步设定，依据受力程度，在荷载大的地方设置较多的钢筋。

3）梁与支座的连接梁与支座之间的连接通常采用支座，其分为滑动支座和固定支座。

支座的安装应给每个支座预留一定的压缩和伸长量，以充分保证梁的变形和伸缩。

3. 桥面的铺装为了保证行车的安全和舒适性，桥面铺装层应该具备良好的防滑性和防水性，同时保证美观、坚固。

铺装层的铺设要满足以下条件：1）满足行车的稳定性和安全性，如防滑、防震、防噪声等。

2）应具有较好的平整度，符合道路规划要求。

3）耐久性好，长期保持坚固稳定。

4）铺装材料成本低，保修费用较少。

5）紧凑，防水防漏。

3.3 装配式预应力混凝土简支梁桥的构造与设计装配式钢筋混凝土简支梁桥，常用的经济合理跨径在20m 以下。

跨径增大时，不但钢材耗量大，而且混凝土开裂现象也往往比较严重，影响结构的耐久性。

为了提高简支梁的跨越能力，可采用预应力混凝土结构。

目前，世界上预应力混凝土简支梁的最大跨径已达76m。

但是，根据建桥实践，当跨径超过50m 后，不但结构笨重，施工困难，经济性也较差。

因此，我国桥规明确指出：预应力混凝土简支梁桥的标准跨径不宜大于50m。

3.3.1 横截面设计1．横截面形式装配式预应力混凝土简支梁桥的横截面类型基本上与钢筋混凝土梁桥类似，通常也做成T 形、I 形，但为了方便布置预应力束筋和满足锚头布置的需要，下部一般都设有马蹄或加宽的下缘(见图3.15b、c)。

有时为了提高单梁的抗扭刚度并减小截面尺寸，也采用箱形(见图3.15d)。

图3.26 横向分段装配式梁 由于采用预应力筋施加预压力，可以提供方便的接头形式，为了使装配式梁的预制块件进一步减小尺寸和重量，还可做成横向也分段预制的串联梁(如图3.26)。

但由于串联梁施工麻烦，构件预制精度要求高，在国内使用较少。

2．主梁布置经济分析表明，对于跨径较大的预应力混凝土简支梁桥，当吊装重量不受限制时，采用较大的主梁间距比较合理，一般可采用1.8～2.5m。

3．截面尺寸(1)截面效率指标为了合理设计预应力混凝土梁的截面尺寸，首先分析其截面的受力特点。

截面特征如图3.27所示： 在预加力阶段和运营阶段，预应力混凝土梁截面承受双向弯矩。

在预加力阶段，施加了偏心预加力，在预加力和自重弯矩的共同作用下，合力相当作用于截面的下核点（截面上缘应力为零）（如图3.28a）；在运营阶段，若计及预应力损失△，截面内合力为y N 1g M y N y N y y y N N N ∆−=′，则在结构附 加重力(桥面铺装、人行道、栏杆)弯矩和汽车与人群荷 图3.27 界面特征 2g M 图3.27截面特征载弯矩作用下，合力将从下核点移至上核点（截面下缘应力为零），即移动了p M y N ′x s k k K +=的距离（如图3.28b），则有：1'g y M e N = （3.1）()()p g x s y y M M k k N N +=+∆−2 （3.2）图3.28预应力混凝土简支梁的应力状态式中：——预应力筋距截面下核心的偏心矩；'e x s k k 、——截面上、下核心距。
