【CN210103990U】一种回收高炉炉顶均压放散煤气的装置【专利】

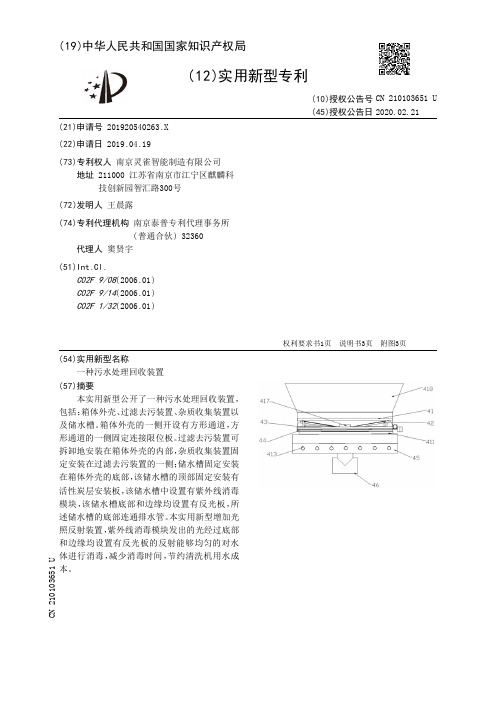

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920540263.X(22)申请日 2019.04.19(73)专利权人 南京灵雀智能制造有限公司地址 211000 江苏省南京市江宁区麒麟科技创新园智汇路300号(72)发明人 王晨露　(74)专利代理机构 南京泰普专利代理事务所(普通合伙) 32360代理人 窦贤宇(51)Int.Cl.C02F 9/08(2006.01)C02F 9/14(2006.01)C02F 1/32(2006.01)(54)实用新型名称一种污水处理回收装置(57)摘要本实用新型公开了一种污水处理回收装置，包括：箱体外壳、过滤去污装置、杂质收集装置以及储水槽。

箱体外壳的一侧开设有方形通道，方形通道的一侧固定连接限位板。

过滤去污装置可拆卸地安装在箱体外壳的内部，杂质收集装置固定安装在过滤去污装置的一侧；储水槽固定安装在箱体外壳的底部，该储水槽的顶部固定安装有活性炭层安装板，该储水槽中设置有紫外线消毒模块，该储水槽底部和边缘均设置有反光板，所述储水槽的底部连通排水管。

本实用新型增加光照反射装置，紫外线消毒模块发出的光经过底部和边缘均设置有反光板的反射能够均匀的对水体进行消毒，减少消毒时间，节约清洗机用水成本。

权利要求书1页 说明书3页 附图3页CN 210103651 U 2020.02.21C N 210103651U权　利　要　求　书1/1页CN 210103651 U1.一种污水处理回收装置，其特征在于，该污水处理回收装置安装在清洗机的内部，包括：箱体外壳，该箱体外壳的一侧开设有方形通道，所述方形通道的一侧固定连接限位板；过滤去污装置，该过滤去污装置可拆卸地安装在箱体外壳的内部，所述过滤去污装置包括：设置在箱体顶部的压板，对称安装在压板底部的三角形拉伸板，固定安装在三角形拉伸板底部的第一膜压板，固定安装在第一膜压板底部的第二膜压板；杂质收集装置，该杂质收集装置固定安装在过滤去污装置的一侧；储水槽，固定安装在箱体外壳的底部，该储水槽的顶部固定安装有活性炭层安装板，该储水槽中设置有紫外线消毒模块，该储水槽底部和边缘均设置有反光板，所述储水槽的底部连通排水管。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920308527.9(22)申请日 2019.03.12(73)专利权人 中石化第五建设有限公司地址 510145 广东省广州市荔湾区中山七路81号专利权人 中石化炼化工程（集团）股份有限公司(72)发明人 赵慧凯　杜超伦　张永明　(74)专利代理机构 广州知友专利商标代理有限公司 44104代理人 尤健雄(51)Int.Cl.B01D 53/72(2006.01)B01D 53/04(2006.01)B01D 46/00(2006.01)(54)实用新型名称一种VOC气体回收装置(57)摘要本实用新型公开了一种VOC气体回收装置，包括主体、底座和吸气装置，所述的主体安装在所述的底座上，所述的主体包括外壳，所述外壳上设有排气口和排渣口；所述外壳的内部自上而下设有内置管道、净化机构、和输送机构，所述的净化机构上设有药剂反应室和气固分离室，所述药剂反应室的顶部进口连通所述内置管道、底部出口连通所述气固分离室，所述气固分离室位于所述药剂反应室的下方；所述的输送机构包括排气管和排渣管，所述排气管的顶端设有滤网并连通所述气体分离口，所述排气管的底端连接所述排气口；所述吸气装置能抽吸外部的气体进入所述内置管道。

该装置结构简单，便于移动，且能高效地回收VOC气体。

权利要求书1页 说明书3页 附图2页CN 209934436 U 2020.01.14C N 209934436U权　利　要　求　书1/1页CN 209934436 U1.一种VOC气体回收装置，包括主体、底座和吸气装置，其特征在于，所述的主体安装在所述的底座上，所述的主体包括外壳，所述外壳上设有排气口和排渣口；所述外壳的内部自上而下设有内置管道、净化机构、和输送机构，所述的净化机构上设有药剂反应室和气固分离室，所述药剂反应室内装有用于与VOC气体反应的药剂，所述药剂反应室的顶部进口连通所述内置管道、底部出口连通所述气固分离室，所述气固分离室位于所述药剂反应室的下方，所述气固分离室的侧面设有气体分离口、底面设有固体分离口；所述的输送机构包括排气管和排渣管，所述排气管的顶端设有滤网并连通所述气体分离口，所述排气管的底端连接所述排气口；所述的排渣管的顶端连接所述固体分离口，所述排渣管的底端连接所述排渣口；所述吸气装置能抽吸外部的气体进入所述内置管道。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920575894.5(22)申请日 2019.04.25(73)专利权人 辽宁金三元环境建设股份有限公司地址 116000 辽宁省大连市甘井子区陵水街道小平岛村（小平岛C区C组团）梦海南134号(72)发明人 韩福连　(74)专利代理机构 北京中索知识产权代理有限公司 11640代理人 杨瑾(51)Int.Cl.B08B 9/035(2006.01)B01D 46/24(2006.01)(54)实用新型名称一种带粉尘回收装置的管道电动清理装置(57)摘要本实用新型公开了一种带粉尘回收装置的管道电动清理装置，包括竖板和管道，所述管道的右端固接有竖板，所述竖板的右端上方安装有动力机构，所述竖板内部中心安装有吸尘机构，所述吸尘机构的左端外侧安装有清灰机构，所述套管位于竖板的内部中心，所述套管的内部左侧固接有气泵，所述套管的左侧通过过滤管与封口固定相连。

该带粉尘回收装置的管道电动清理装置，通过竖板、电机、第一齿轮、第二齿轮、套管、气泵、过滤管、电源箱和封口之间的配合，解决了局部出现堵塞时便无法对该区域进行吸尘的问题，通过电动推杆、连杆、挡圈、第一橡胶圈、过滤管、凹槽和斜管之间的配合，解决了现有清理装置无法对灰尘进行收集的问题。

权利要求书1页 说明书4页 附图4页CN 210098445 U 2020.02.21C N 210098445U权　利　要　求　书1/1页CN 210098445 U1.一种带粉尘回收装置的管道电动清理装置，包括竖板（1）和管道（5），所述管道（5）的右端固接有竖板（1），其特征在于：所述竖板（1）的右端上方安装有动力机构（4），所述竖板（1）内部中心安装有吸尘机构（2），所述吸尘机构（2）的左端外侧安装有清灰机构（3）。

2.根据权利要求1所述的一种带粉尘回收装置的管道电动清理装置，其特征在于：所述吸尘机构（2）包括封口（201）、过滤管（202）、套管（203）、气泵（204）、电源箱（205）和第一导线（206），所述套管（203）位于竖板（1）的内部中心，所述套管（203）的内部左侧固接有气泵（204），所述套管（203）的左侧通过过滤管（202）与封口（201）固定相连，所述套管（203）的外壁下方中心固接有电源箱（205），所述电源箱（205）通过第一导线（206）与过滤管（202）电性相连，且第一导线（206）与套管（203）固定相连。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611300.1(22)申请日 2019.04.30(73)专利权人 广东荣杰环保工程有限公司地址 523000 广东省东莞市南城区华凯广场A栋0813(72)发明人 刘荣　(51)Int.Cl.B01D 53/02(2006.01)B01D 46/00(2006.01)F23G 7/07(2006.01)(54)实用新型名称一种关于催化燃烧的有机废气处理装置(57)摘要本实用新型公开了一种关于催化燃烧的有机废气处理装置，包括喷漆房，所述喷漆房一侧设置有活性炭吸附床，且活性炭吸附床输入端通过漆雾过滤器与喷漆房输出端相连，所述活性炭吸附床一侧设置有催化燃烧床，所述催化燃烧床一侧设置有系统风机，所述催化燃烧床另一侧设置有脱附风机。

本实用新型通过漆雾过滤器，可对有机废气初次过滤，通过活性炭吸附床，可对有机气体分子进行吸附，且达到净化后排放，当活性炭吸附床吸附容量达到设定值后，又能启动备用活性炭吸附床进行工作，保证工作运行的稳定性，同时通过脱附风机又能将催化燃烧床所产生的热空气来对已达到吸附容量的活性炭吸附床进行脱附被吸附的有机物，适合被广泛推广和使用。

权利要求书1页 说明书3页 附图2页CN 210303027 U 2020.04.14C N 210303027U权　利　要　求　书1/1页CN 210303027 U1.一种关于催化燃烧的有机废气处理装置，包括喷漆房(7)，其特征在于：所述喷漆房(7)一侧设置有活性炭吸附床(2)，且活性炭吸附床(2)输入端通过漆雾过滤器(1)与喷漆房(7)输出端相连，所述活性炭吸附床(2)一侧设置有催化燃烧床(5)，所述催化燃烧床(5)一侧设置有系统风机(3)，所述催化燃烧床(5)另一侧设置有脱附风机(4)，所述活性炭吸附床(2)一侧表面顶部固定设置有补冷风机(6)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920301040.8(22)申请日 2019.03.11(73)专利权人 内蒙古万众炜业科技环保股份公司地址 021000 内蒙古自治区鄂尔多斯市东胜区乌审东街南、兴胜路东山水文园10号楼-3层-301

(72)发明人 王进平　刘卫星　刘明锐　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰

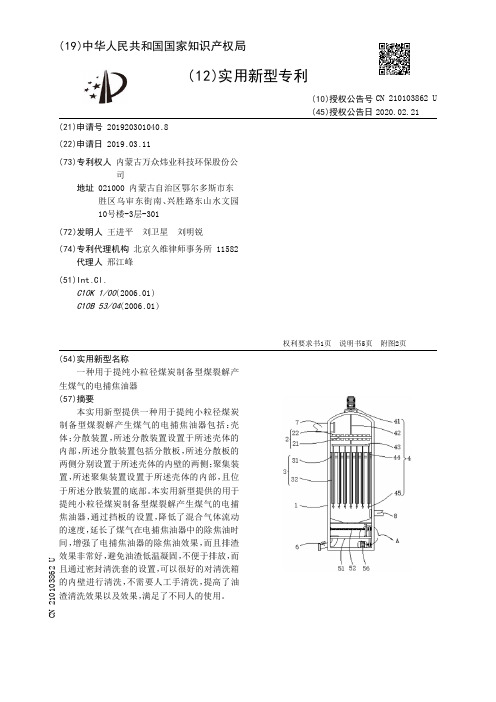

(51)Int.Cl.C10K 1/00(2006.01)

C10B 53/04(2006.01)

(54)实用新型名称一种用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器(57)摘要本实用新型提供一种用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器包括：壳体；分散装置，所述分散装置设置于所述壳体的内部，所述分散装置包括分散板，所述分散板的两侧分别设置于所述壳体的内壁的两侧；聚集装置，所述聚集装置设置于所述壳体的内部，且位于所述分散装置的底部。本实用新型提供的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，通过挡板的设置，降低了混合气体流动的速度，延长了煤气在电捕焦油器中的除焦油时间，增强了电捕焦油器的除焦油效果，而且排渣效果非常好，避免油渣低温凝固，不便于排放，而且通过密封清洗套的设置，可以很好的对清洗箱的内壁进行清洗，不需要人工手清洗，提高了油渣清洗效果以及效果，满足了不同人的使用。

权利要求书1页 说明书5页 附图2页CN 210103862 U2020.02.21

CN 210103862 U1.一种用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，包括：壳体；分散装置，所述分散装置设置于所述壳体的内部，所述分散装置包括分散板，所述分散板的两侧分别设置于所述壳体的内壁的两侧；聚集装置，所述聚集装置设置于所述壳体的内部，且位于所述分散装置的底部，所述聚集装置包括固定板，所述固定板的顶部连通有沉淀极管；电捕装置，所述电捕装置设置于所述壳体的顶部，所述电捕装置包括绝缘瓷，所述绝缘瓷的底部固定于所述壳体的顶部；第一电极丝，所述第一电极丝的一端设置于所述绝缘瓷的外表面，所述第一电极丝的另一端依次贯穿所述壳体和所述分散板并延伸至所述分散板的底部；电极挂架，所述电极挂架的顶部固定安装于所述第一电极丝延伸至所述分散板的底部的一端，所述电极挂架的底部固定连接有第二电极丝；清洗装置，所述清洗装置设置于所述壳体的内壁的底部，所述清洗装置包括清洗箱，所述清洗箱的两侧分别固定于所述壳体的内壁的两侧；螺纹杆，所述螺纹杆的两端分别转动连接于所述清洗箱的内壁的两侧，所述螺纹杆的外表面螺纹连接有螺纹块，所述螺纹块的一侧固定连接有推动板，并且推动板的顶部和底部均固定连接有密封清洗套；电机，所述电机的底部固定于所述壳体的内壁底部的一侧，所述电机输出轴的外表面固定连接有第一皮带轮，所述螺纹杆的一端的外表面固定连接有第二皮带轮，所述第二皮带轮的外表面与所述第一皮带轮的外表面通过皮带传动连接。2.根据权利要求1所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述分散板的内部设置有分散管，所述分散管的内壁的两侧均固定连接有挡板，且所述分散管的数量为九个。3.根据权利要求1所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述沉淀极管的底端贯穿所述固定板并延伸至所述固定板的底部，并且所述沉淀极管的数量为七个。4.根据权利要求1所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述第二电极丝的底端贯穿所述沉淀极管并延伸至所述沉淀极管的底部，所述第二电极丝延伸至所述沉淀极管的底部的一端固定连接有重力引流块。5.根据权利要求4所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述重力引流块为锥心状，而且所述第二电极丝的数量为七个。6.根据权利要求1所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述清洗箱的内壁的底部连通有排油管，所述排油管的底端贯穿所述壳体并延伸至所述壳体的外部。7.根据权利要求1所述的用于提纯小粒径煤炭制备型煤裂解产生煤气的电捕焦油器，其特征在于，所述壳体的内壁的一侧的顶部连通有进气管，所述进气管的另一端贯穿所述壳体并延伸至所述壳体的外部，所述壳体的内壁的一侧且位于清洗箱的顶部连通有出气管。
